Стенд для слива чугуна из ковша миксерного типа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 459502
Авторы: Ермилов, Погорецкий
Текст

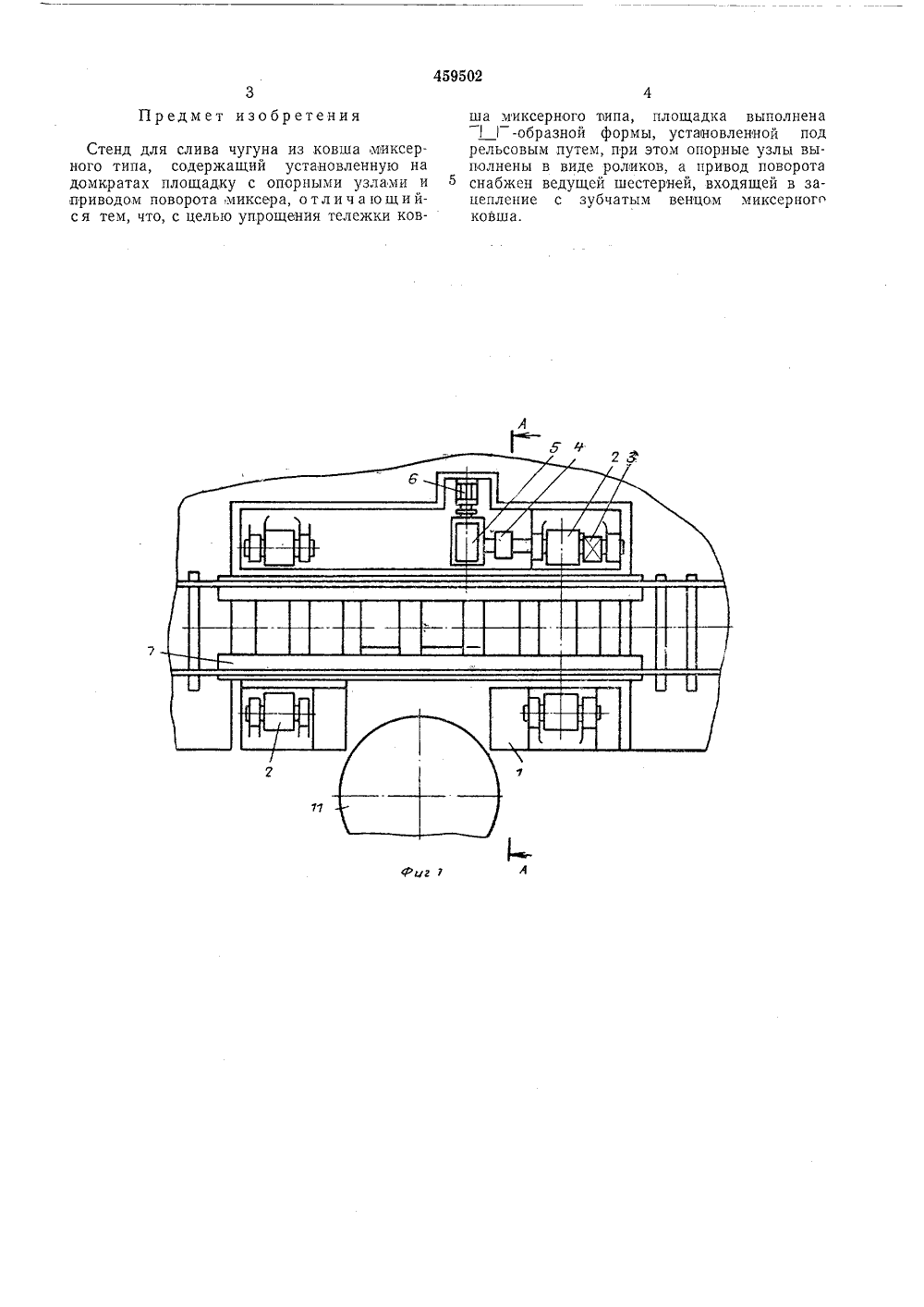

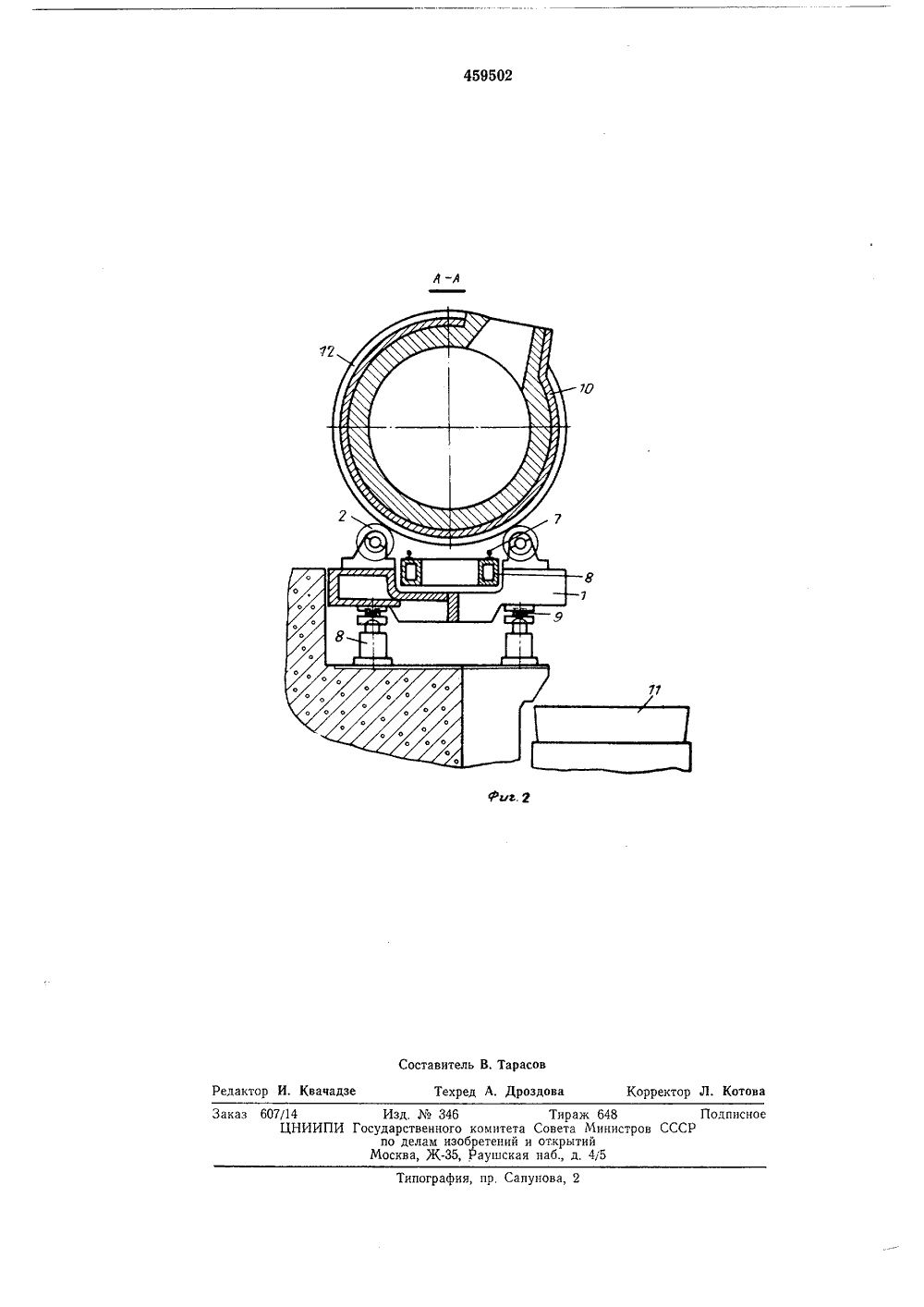

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оц 459502 Союз Советских Социалистических Реслублин) М. Кл. С 21 с 1/06 Государстееннын комитет Совета Министров СССР ао делам нзсбретенийи открытий 53) УДК 669,184 А(088,8) овация описания 14.03.5 Дата опубл Авторы зобретепи А, Ермилов и В. В. Погорецкий(54) СТЕНД ДЛЯ СЛ И ВА Ч УГУ ИЗ КОВША МИКСЕРНОГО ТИ 2 стка 7, железнодорожногого балками, гидроцилиндроков 9.Устройство работает следующим образом, Заполненный чугуном миксер 10 заводится на вставной участок 7 и останавливается над разгрузочной площадкой сливным отверстием против ковша 11, а бандажами 12 над опорными роликами 2. При помощи пидроцилиндров миксерный ковш поднимается, тензодатчики показывают вес чугуна с тарой и одновременно степень разгрузки от сил реакции в упорах миксера. При подъеме миксерного ковша пидроцилиндрами одновременно производится ввод шестерни 3 в зацепление с зубчатым венцом, расположенным на корпусе миксерного ковша, после чего, включается электродвигатель 6 привода; миксерный ковш наклоняется, и чугун сливается в ковш 11, при этом тензодатчики показывают вес залитого чугуна в ковш, После заливки заданного количества чугуна электродвигатель переключается на обратное вращение, и миксерный ковш возвращается в исходное положение. с 15 Гидроцилиндры ковш на опоры и цепления, а опор бандажей 12, посл правляется для заИзобретение относится к области черноиметаллургии, а ыменно к конструкциями устройств для слива чугуна из миксеров,Известен стенд для слива чугуна из ковшамиксера, содержащий установленную на домкратах площадку с опорными узлами и приводом поворота миксера.Недостатком известного устройства является то, что площадка устанавливается на платформе передвижного миксера и поэтому оно 1имеет сложную систему опорных узлов и приспособлений; каждый миксер имеет индивидуальный привод поворота, что вызывает усложнение его конструкции.Целью изобретения является упрощениконструкции тележки ковша миксерного типа.Для этого площадка выполнена1 -образной формы, установленной под рельсовым путем, при этом опорные узлы, выполнены в виде роликов, а привод поворота снабжен ведущей шестерней, входящей в зацепление сзубчатым венцом миксерного ковша для зубчатого венца, выполненного на,корпусе миксера,На фланг. 1 изображено устройство для слива 2чугуна из передвижного миксера, вид сверху;на фиг, 2 - разрез по А - А на фиг. 1.Устройство состоит из рамы 1, опорных роликов 2, шестерни 3, зубчатой муфты 4, редуктора 5, электродвигателя 6, вставного уча 8 опускают миксер ныи выводят шестерню 3 из заные ролики 2 отводят от е этого миксерный ковш наполнения жидким чугуном,Предмет изобретения Стенд для слива чугуна из ковша ииксерного типа, содержащий установленную на домкратах площадку с опорными узлами и приводом поворота миксера, отличающийс я тем, что, с целью упрощения тележки ковша миксерного типа, площадка выполнена И -образной формы, установленной под рельсовым путем, при этом опорные узлы выполнены в виде ролликов, а привод поворота снабжен ведущей шестерней, входящей в зацепление с зубчатым венцом миксерног ковша.459502Фиа. 2Составитель В. Тарасов Редактор И, Квачадзе Техред А. ДроздоваКорректор Л. Котова Заказ 607/14 Изд,346 Тираж 648 Подписное ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5Типография, пр, Сапунова, 2
СмотретьЗаявка
1977904, 19.12.1973
ПРЕДПРИЯТИЕ ПЯ Г-4448
ЕРМИЛОВ ВЯЧЕСЛАВ АЛЕКСАНДРОВИЧ, ПОГОРЕЦКИЙ ВИТАЛИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: C21C 1/06
Метки: ковша, миксерного, слива, стенд, типа, чугуна
Опубликовано: 05.02.1975
Код ссылки
<a href="https://patents.su/3-459502-stend-dlya-sliva-chuguna-iz-kovsha-miksernogo-tipa.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для слива чугуна из ковша миксерного типа</a>
