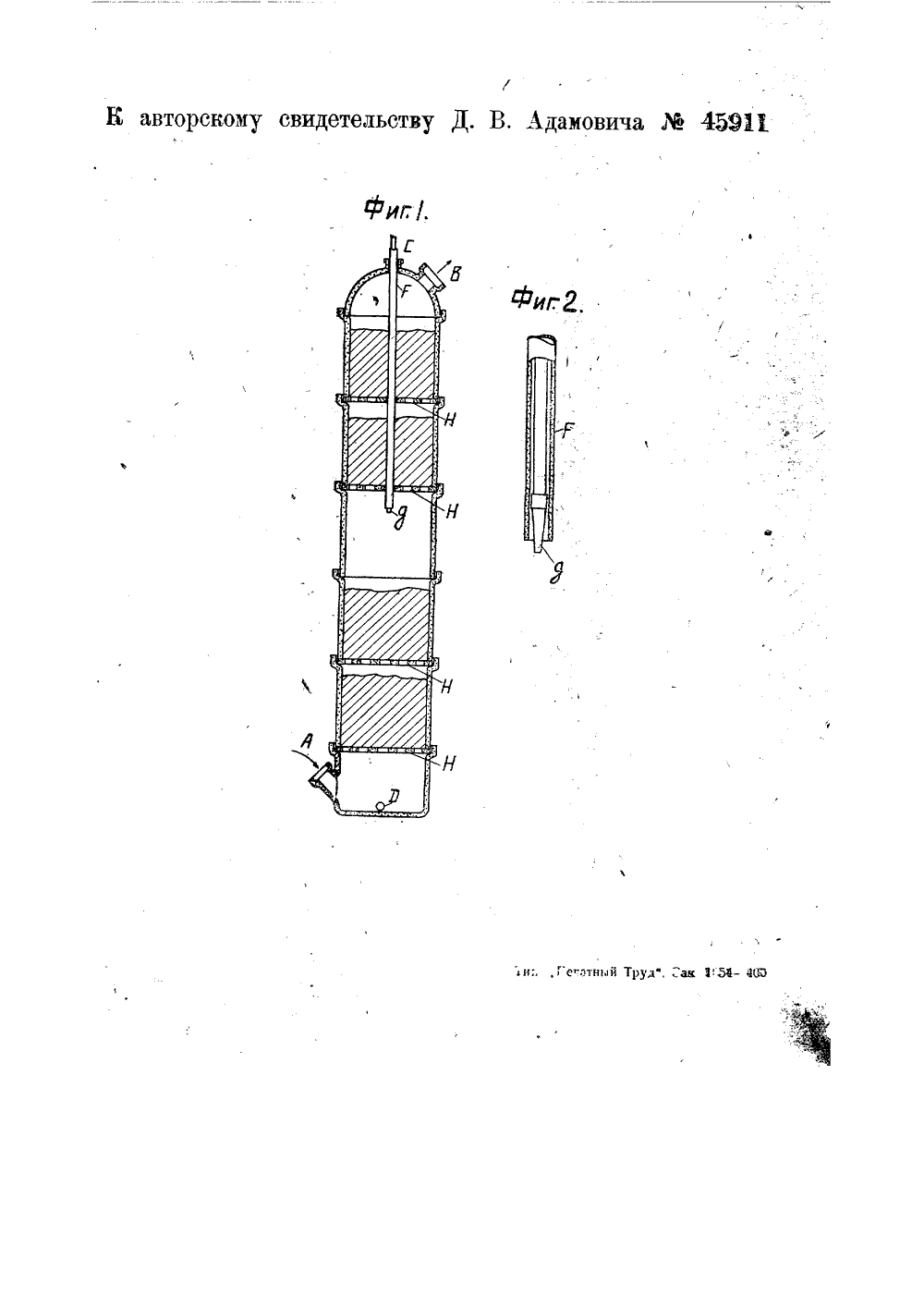

Способ и башня с насадкой для охлаждения хлора при получении его электролизом

аАВТОРСКОЕ СВИДЕТЕЛЬСТВ А ИЗОБРЕТЕ ПИСА способ башниполорскому с20 июля насадкоичении его К а видетельству 1935 года (сп о свидетельства выдаче авторск шни введена дящая сверхув которую. дки не имеет 11 В производстве газообразного хлора, получаемого при электролизе растворов поваренной соли (или КС) хлоргаз по. лучается при температуре около б 0 и в насыщенном водяными парами состоянии, Для употребления его в целом ряде производств, как- например, сжижение хлора или хлорирование извести требуется хлоргаз высушить и охладить,В технике первую стадию сушки комбинируют с охлаждением, так как при охлаждении уже до 20 - 25 конденсируется около 70% водяных паров, бывших в хлоргазе, Охлаждение влажного хлора высокой концентрации приходится вести в аппаратуре из специальных материалов, Чаще всего употребляется керамика, Хрупкость этого материала и прочие механические. свойства заставляют применять стенки в аппаратах обычно не менее 15 - 40 мм толщиной. При этом размеры поверхностей охлаждения вследствие низких значений коэфициентов теплопередачи получаются весьма значительными. Вместе с громоздкостью и тяжестью эта керамиковая аппаратура. отличается неудобством в части обслуживания, так как вышеупомянутые большие поверхности приходится составлять из отдельных частей, причем места стыков всегда должны быть под надзором в отношении воз. можного проявления засосов,для охлаждения хлоралектролизом.. В. Адааовнча, заявленному о перв.173305).нубликовано 29 февраля 1936 года Настоящее изобретение состоит в применении для охлаждения хлора, аппаратов типа холодильника смешения, выполненного в виде скруббера. с осуществлением охлаждения нечерез поверхность, а путем непосредственного соприкосновения охлаждающего и охлаждаемого агентов - воды и хлоргаза.Предлагаемый аппарат, изображенный на чертеже на фиг. 1 в вертикальном разрезе, и на фиг. 2 - деталь трубы Р представляет собой башню, составленную из шести цилиндрических керамиковых царг и куполообразной такой же крышки. Нижнее звено имеет дно и два штуцера - один А для ввода хлоргаза, а другой Й - для вывода охлаждающей воды, смешанной с конденсатом. Крышка также снабжена двумя штуцерами: В -для ввода хлоргаза и С - для ввода охлаждающей воды, Между первой и . второй снизу царгами, а также соответственно между второй и третьей, четвертой и пятой, пятой и шестой уложены. керамиковые решетки О, составленные из двух частей и имеющие отверстия для пропуска хлоргаза и воды, На этих решетках уложена насадка из колец. Рашига.Через штуцер внутрь бакерамиковая труба Р, проходо четвертой снизу царгиона заходит. Эта царга насаВнутри керамиковой трубы помещается свинцовая трубка О, оканчивающаяся форсункой для грубого разбрызгивания воды. Материал форсунки - конус из стекла, спираль из эбонита, нержавеющей стали, или , хартблея, форсунка устанавливается таким образом, чтобы конус выходил из керамиковой трубы на небольшую длину. Вводимая по свин:цовой трубе вода разбрызгивается форсункой и орошает два нижних слоя насадки. Верхние два слоя служат брызгоуловителем. Керамиковая труба дает возможность вынимать свинцовую трубку для осмотра форсунки,Все стыки керамики уплотняются замазкой из бештаунита (муки) на гудроне и заливаются гудроном. Установка самой башни производится приемами, приня. тыми для аналогичной керамиковой аппаратуры.Эффективность от применения холодильника предлагаемого типа, по сравнению с холодильниками обычного поверхностного типа (целяриусами или из труб) слагается из следующих моментов: экономия помещения, меньшее разбавление хлоргаза за счет меньшего периметра стыков на ту же температуру охлаждения, меньшее сопротивление прохождению газа, охлаждение до более низкой темперетуры, экономия купоросного масла при последующей осушке и меньший расход воды.Предмет изобретения.1. Способ охлаждения хлора при получении его электролизом поваренной соли или хлористого калия, Отличающийся тем, что это охлаждение ведут водою в скубберах.2, Башня с насадкой для выполнения способа по и. 1, имеющая несколько расположенных друг над другом решеток, отличаюшаяся тем, что сопло, подающее воду, расположено не вверху башни, а под второй или третьей решеткой, считая сверху, с той целью, чтобы верхние два или более отсека с насадкой служили каплеуловителями.
