Генератор разнополярных импульсов

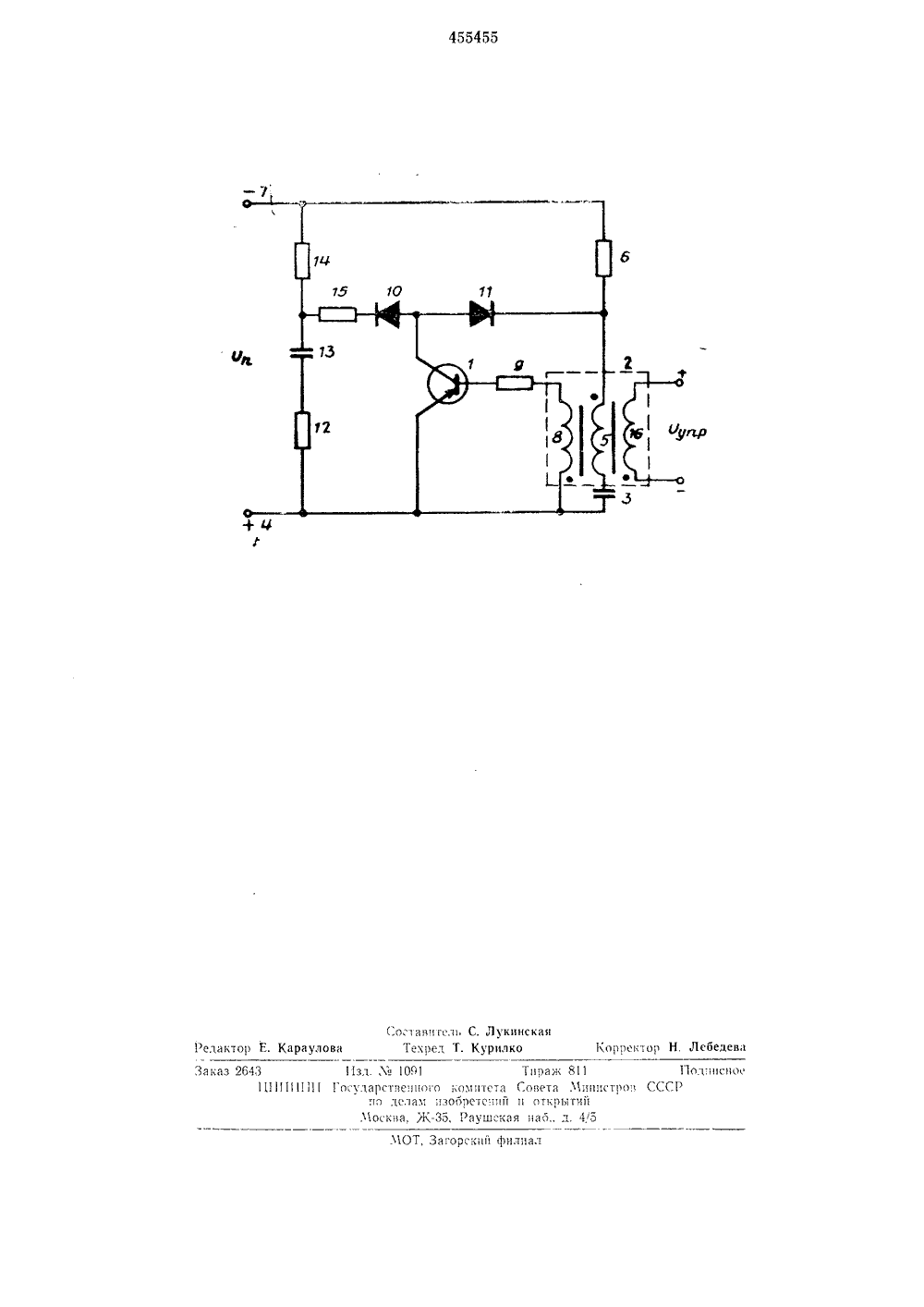

(51) Ч. Кл. Н 031 3.16 с прпсосдппснпсм зяявкпГосудорстоенный комитет Саоета ЯннисРае СССР с) долек иесеРетеннн(32) Приоритет -Опубликовано 30,12.74. Бюллетень48 Дата опубликования описания 12.08.75(54) ГЕНЕРАТОР РЛЗНОПОЛЯРНЫХ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может использоваться в системах управления тиристорных преобразователеи.Известный генератор разнополярных ю 1 пульсов, содержащий блокинг-генерагор, выполненный по схеме с времязадающим конденсатором в цепи коллектора транзистора,формирующий конденсатор, резисторы и диоды, довольно сложен в схемном выполнении.Целью изобретения является упрощениесхемы генератора,Это достигается тем, что в предлагаемомгенераторе формирующий конденсатор однойоокладкой подсоединен к нагрузке, а другойобкладкой через один резистор соединен сотрицательной шиной источника питания ичерез другой резистор с катодом диода, анодкоторого подклОчет к коллектору транзпсторя,Пя чертеже представлена принципиальнаясхема предлагаемого генератора разнополярпых импульсов.Генератор рязнополярпых импульсов содержит бгОкпп-генератор, гыполнснный патранзисторе 1 с грянсформятором 2 и времязадающим коплюсгором 3, подключеннымОдной 001;1 я;кс) к по.Ожитсгп.:10 Й нине 4исто игкя питания, я другой через обмотку 5трапсформяпгора 2 и резистор 6 к отрицательной шипс 7 источника питания,ОбОткя 8 трянсфор 1 тора ) одни ни- подом через резистор 9 соединена с оазой транзистора 1 Я другим - с эмиттером это;о транзистора и положительной шиной 4 5 источника питания. Коллектор транзистора 1под 1 лючен . Оощсй топхе встрспо включеи;1 ых диодов 10 и 1. Катод диода 11 сосди:сн с Оощсй точно Оомоти О и резистора ).Формиру 1 ощяя цепь состоит из последовя- О тел)и 0 соедпнснпых нягр,зки 12, которая Одним выводом подключена к положительной шине 4 источника питания, и формирующего конденсатора 13. Эта цепь последовательно соединена с резистором 14, который вторым выводом подключен к отрицательной шине 7 источника питания.К общей точке формирующего конденсатора 13 и резистора 14 подключен резистор 15 вторым гыводом сосдпненныл с катодом диода 10. Оомоткя управлсния 16 своими выводами подкл 10 чястся к исто 1 ппку управляющего напряжения.Гснс)тор работает следующим ооразсо.1 рп зк,1101 спии пяпр 51 жсп 151 ппяппя по )з цспп: Р,1 оии Гс,115 п 1 иня 4 исто 1 п 1 кя ип.Т 1 н 11 я - 11)Се 51 .1 ЯОщип к 011 дСнСЯ 10 р ) Обмо к 5 трсфортор 2 - резистор 6, Отрип 1 сгь 151 шпн 7 тсчсг ток заряда вре.151351;110111 сго 1 Ондснст 1)РЯ:, котоРЫЙ ООс- ЗО ловливяс г на: сдеппе э. д. с. ь базовой обмот 455455конг 35 40 4 д 3ке 8, Напряжение этой обмотки запирает транзистор 1.Одновременно по цепи: положительная шина 4 источника питания - нагрузка 12 - формиру 1 ощий конденсатор 13 - резистор 14 в отрицательн шина 7, протекает ток заряда формирующего конденсатора 13. При этом в нагрузке 12, формируется импульс соответствующей полярности,Напряжение, возникающее в обмотке 5 трансформатора 2 при протекании через нее тока заряда времязада 1 ощего ко 11 денсатора 3, изменяется по законусиис= - 7,нйгде У - напряжение обмотки 5;А. - индуктивность намагничиваниятрансформатора 2;ь. - ток намагничивания трансформатора 2.По мере заряда времязадающего конденсатора 3 ток намагничивания трансформатора 2 нарастает и достигает максимума. В этот мо. мент его производная становится равной нулю и затем меняет свой знак на противоположный, и, следовательно, достигают нуля напряжения обмоток 5 и 8 трансформатора 2, и затем также меняют знак на противоположный.Ранее запертый транзистор 1 открывается лавинообразно. Через открытый транзистор 1 происходит разряд времязадающего конденсатор 3 через обмотку 5 и диод 11, а также разряд формирующего конденсатора 13 через резистор 15, диод 10, открытый транзистор 1 и нагрузку 12, в результате чего в нагрузке формируется импульс противоположоп полярности.Резистор 15 предназначен для ограничения тока через транзистор 1, а также для выравнивания постоянных времени цепей заряда и разряда формирующего конденсатора 13 (в случае необходимости).По мере разряда времязадающего конденсатора 3 ток намагничивания трансформатора 2 достигает максимума, и в этой точке напряжение обмотки 5, изменяющееся по за 5 10 15 20 Г) 30 с 11 нУ = - 1.с 11становится равным нулю. Ранее насыщенный транзистор 1 лавинообразно запирается, так как к его базе прикладывается запира 1 ощес напряжение обмотки 8, поменявшее свой знак па противоположный.Далее процесс в схеме повторяется.Таким образом, генератор формирует в нагрузке разц импульсы, Диоды 10 и 11 являются развязывающими для формирующейй и времязадающей цепей. Резистор б позволяет изменять исходную частоту, а резистор 14 изменять исходную длительность импмльса.Если во время работы генератора через обмотку 1 б пропустить постоянный ток какого-либо определенного направления и менять его по величине, то будет меняться и магнитная проницаемость сердечника трансформатора 2, а также и индуктивность намагничизания. Изменение индуктивности намагничивания приводит к изменепио постоянных времени цепей заряда и разряда времязадающего конденсатора 3, что вызывает изменение частоты формируемых импульсов.Изменяя протекающий по обмотке управления 1 б ток подмагпичивания по величине, например в функции люоого параметра, можпо тем самым изменять автоматически частоту генератора по тому же закону. Предмет изобретения Геперато) разнополярпых импульсов, содсржащпй блокин-генератор, выполненный по схеме с врсмязадающим конденсатором в цепи коллектора транзистора, формирующий конденсатор, резисторы и диоды, отличаюи 1 ийся тем, что, с целью упрощения схемы генератора, формирующий конденсатор одной обкладкой подсоединен к нагрузке, а другой обкладкой через один резистор соединен с отрицательной шиной источника питания и через другой резистор с катодом диода, анод которого подключен к коллектору транзистора.455455 с 1 ави Гсл С. Лукинска 1Текрел Т. Куриако араулова лактор Тиране 811ета Говета М 1 шистрннй н открв 1 тийш кая нао л 45 ПолинсноеССГР1 Н ;1 о;ела 1 изооретМосква. Ж-ЗЗ, Рау МОТ, Загорский филиал Заказ 2643 1 зл. М 1091 1111111111 ол ла 1 ственно 1 о коз Корректор Н. Лебедев
