Генератор псевдослучайных сигналов

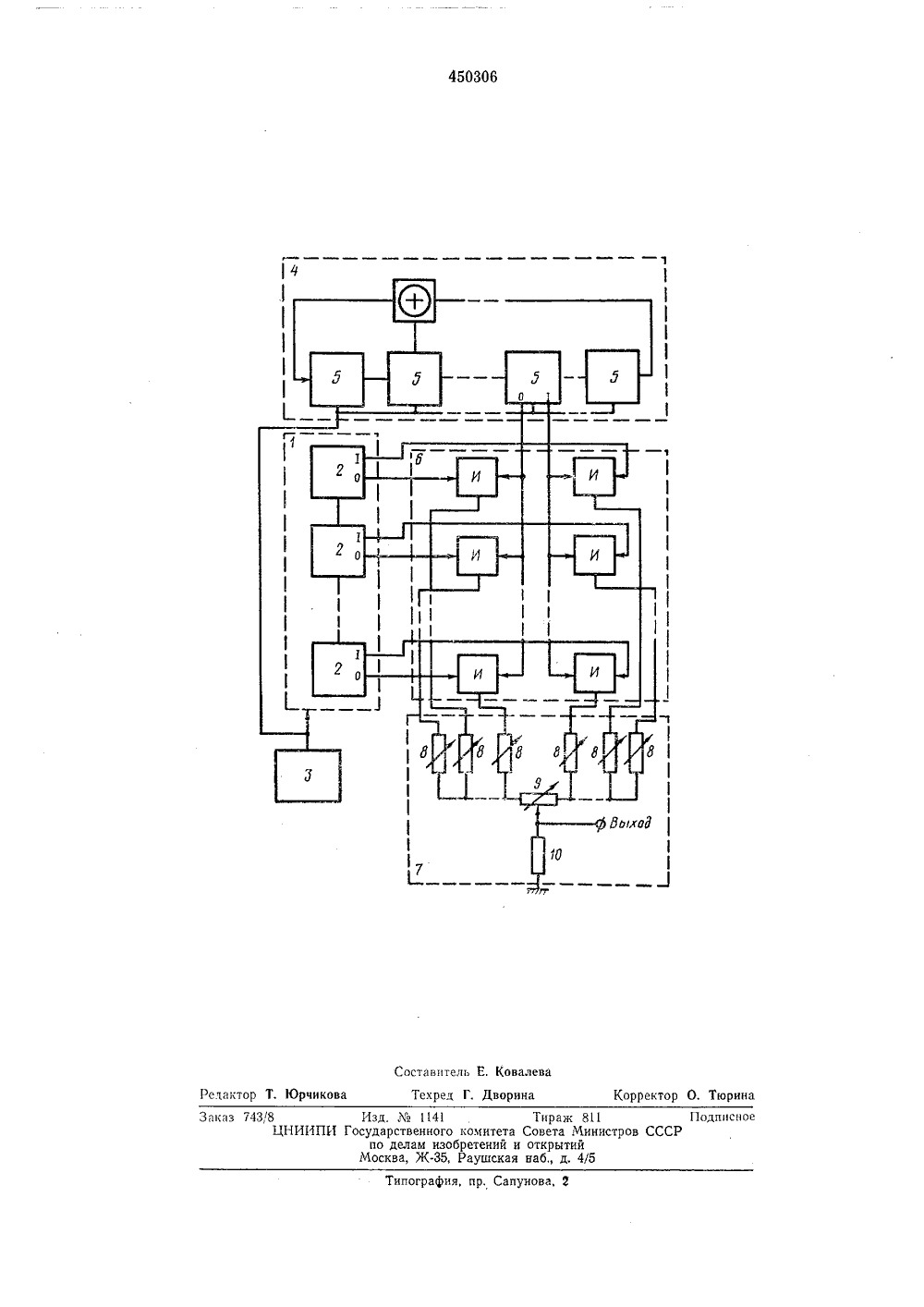

О П И С А Н И Е (11) 450306ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(32 Приоритет Государственнын комите Совета Министров СССР ло делам изобретений(088.8) публиковано 15.11,74. Бюллетень М ата опубликования описания 01.04 ткрытий Авторыизобретения(54) ГЕНЕРАТОР П Изобретение относится к области вычислительной техники,Известен генератор псевдослучайных сигналов с заданным законом распределения амплитуд, содержащий генератор тактовых импульсов, подключенный к регистру сдвига с обратной связью, и две группы схем совпадения, выходы которых подключены к входам двух сумматоров на переменных резисторах с общим выходным резистором. Такой генератор формирует псевдослучайный сигнал только с одним фиксированным законом распределения амплитуд (нормальным или биноминальным), а также не позволяет устанавливать любой одномерный закон распределения амплитуд псевдослучайного сигнала и изменять его в процессе работы при постоянной корреляционной функции псевдослучайного сигнала, совпадающей с корреляционной функцией исходной последовательности максимальной длины, формируемой регистром сдвига.В целях стабилизации по параметрам корреляционной функции при изменении закона распределения амплитуд в предлагаемый генератор введено устройство формирования функции Уолша на триггерах, одни выходы которых подключены к первым входам каждой схемы совпадения первой группы, а другие - к первым входам каждой схемы совпадения второй группы. Вторые входы схем совпадения первои группы объединены между собой и подключены к выходу одного из триггеров регистра сдвига с обратной связью, другой выход которого соединен с вторыми5 входами схем совпадения второй группы. Приэтом между общими точками соединения переменных резисторов двух сумматоров вклю.чен дополнительный переменный резистор, движок которого соединен с общим выходным 10 резистором.На чертеже показана схема предлагаемогогенератора псевдослучайных сигналов.Генератор содержит устройство 1 формирования функции Уолша на триггерах 2, гене 15 ратор тактовых импульсов 3, подключенный крегистру сдвига с обратной связью 4 на триггерах 5, и две группы схем совпадения 6, выходы которых подключены к входам двух сумматоров 7 на переменных резисторах 8. Меж 2 О ду общими точками соединения резисторов 8включен дополнительный переменный резистор 9, движок которого соединен с общим выходным резистором 10. 25 На этапе подготовки, исходя из требуемоиточности представления заданного одномерного закона распределения амплитуд, выбирают количество Ж функций Уолша, вычисляют и устанавливают с помощью переменных рези- ЗО сторов весовые коэффициенты суммирования,Генератор запускается при включении тактовых импульсов. Последовательность максимальной длины подается с нулевого и единичного выходов одного из триггеров регистра обратной связи на один из входов схем совпадения, соединенных параллельно, входы которых подключены соответственно к нулевому или к единичному выходам триггеров устройства формирования функций Уолша. При этом на выходе каждой схемы совпадения образуется произведение а-ой функции Уолша и исходной последовательности максимальной длины. Эти 2 М произведений далее поступают на сумматоры на переменных резисторах, входы которых подключены к выходам схем совпадения, Переменным резистором 9 осуществляют, если это необходимо, симметрирование сумматора относительно нулевой точки, Псевдослучайный сигнал с заданным распределением амплитуд снимается с постоянного резистора, соединенного с движком резистора 9 и общим нулем схемы. Значения весовых коэффициентов суммирования вычисляют как коэффициенты разложения функции, обратной заданному закону распределения в интегральной форме в обобщенный ряд Фурье по функции Уолша, Изменение закона распределения амплитуд в процессе работы генератора достигается перемещением положения движков переменных резисторов,Предмет изобретения1. Генератор псевдослучайных сигналов сзаданным законом распределения амплутуд, 5 содержащий генератор тактовых импульсов,подключенный к регистру сдвига с обратной связью, и две группы схем совпадения, выходы которых подключены к входам двух сумматоров на переменных резисторах с общим 10 выходным резистором, о т л и ч а ю щ и й с ятем, что, с целью стабилизации по параметрам корреляционной функции при изменении закона распределения амплитуд, в него введено устройство формирования функции Уолша на 15 триггерах, одни выходы которых подключенык первым входам каждой схемы совпадения первой группы, а другие выходы - к первым входам каждой схемы совпадения второй группы, при этом вторые входы схем совпаде ния первой группы объединены между собойи подключены к выходу одного из триггеров регистра сдвига с обратной связью, другой выход которого соединен с вторыми входами схем совпадения второй группы.25 2. Генератор по п, 1, отличающийсятем, что между общими точками соединения переменных резисторов двух сумматоров включен дополнительный переменный резистор, движок которого соединен с общим вы ходным резистором.450306 авитель Е. Ковалева Корректор О. Т едакт чико хред ворина зд,1141ударственногопо делам изоМосква, Ж,Тираж 811комитета Совета Минисретений и открытийРаушская наб д. 4/5 писиое ов СССР пр, С а,ипогр аказ 743,8 ИЦНИИПИ Гос 1
