Генератор одиночных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 442569
Авторы: Ляпидевский, Паршин, Слива
Текст

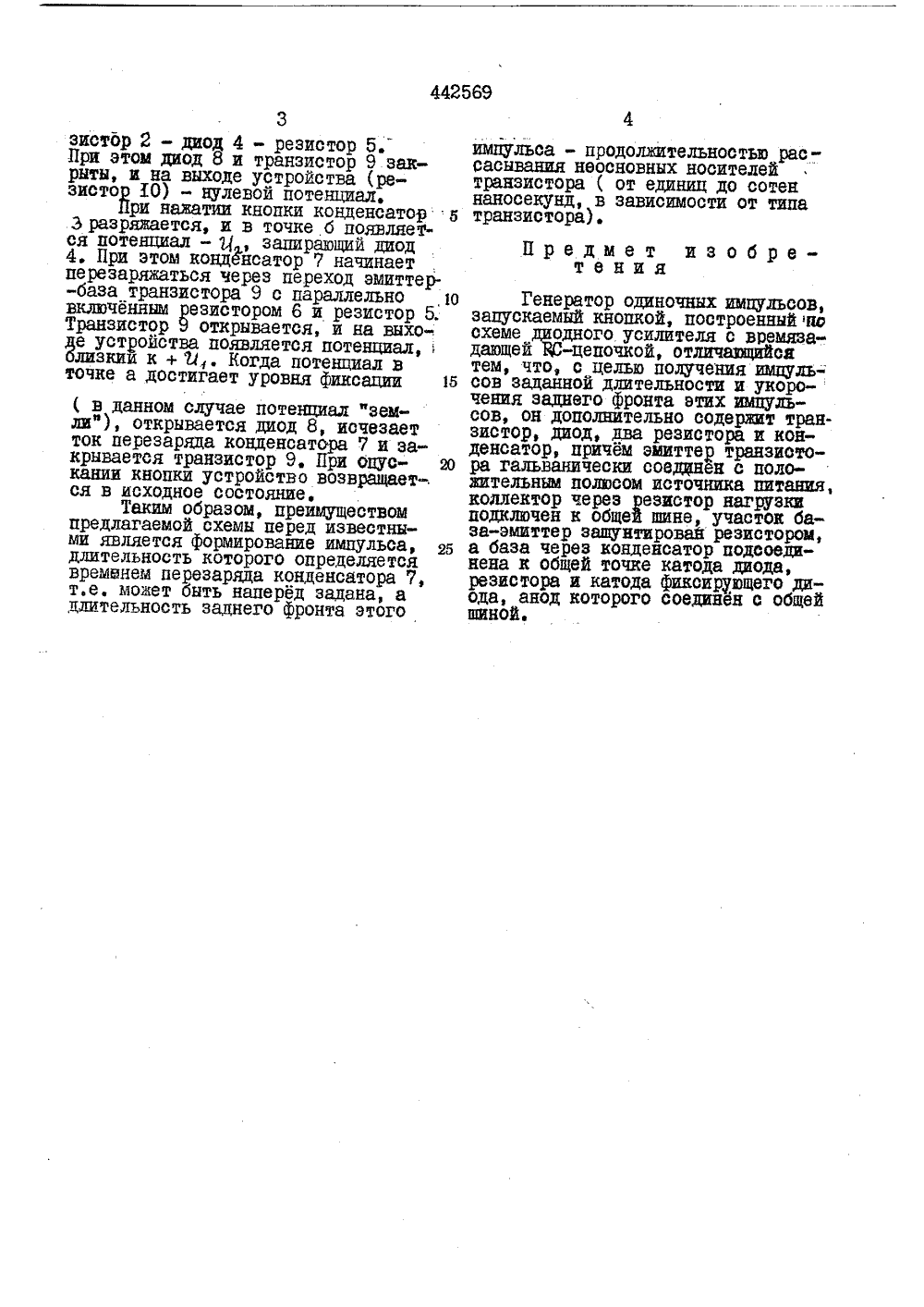

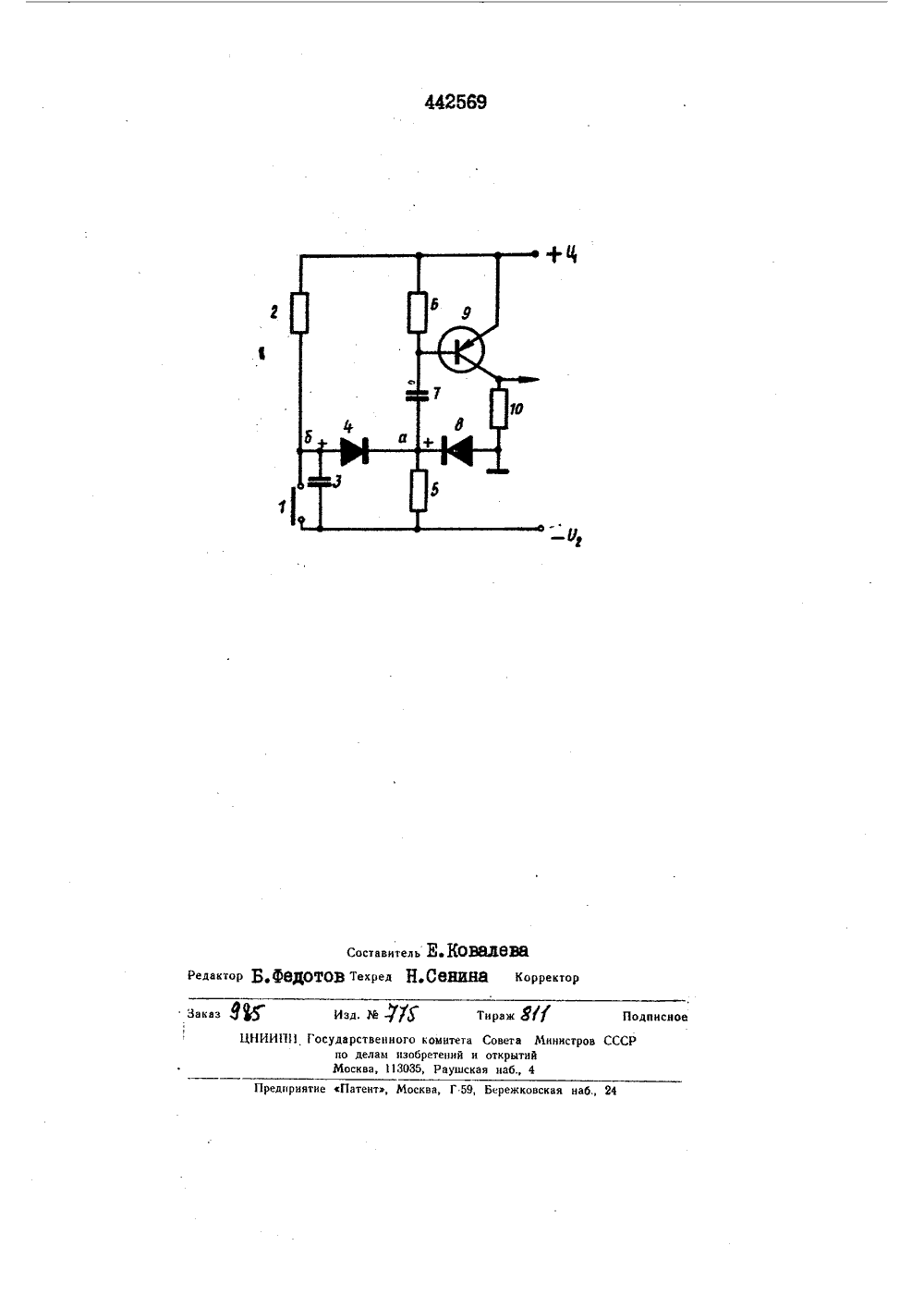

П ИСАЗОБ РЕТЕ Союз СоветооаСоцлеалистицесеаРесаубник 1) 4425 РСКОМУ СВИДВТВЛЬС к(51) М. Кл. Н 03 к 3/82 есударстееаый еемететСееете Иеестреа СССРее делам ееабретееейя етлфмтий(32) Приоритет -. Удк 621.378.5 (088.81 убликованс 05.09 74 Бюллетень3 та опубликования описания 15, К 2,74 2) Авторы изобретен(5 ЧНЫХ ИМИ НЕРА ТОР резистор нагрузки н шине, участок базатирован резистором, , конденсатор подсоеточке катода диода,тода фиксирующего ди рого соединен с общ дключен к общей эмиттер зашуна база через динена к общейрезистора и ка ода, анод котой шйной.а изображена на уст" резистозисторотакже фик уобразомВтой кнкоторыйгодаря Изобретение относится к им-пульсной технике.Известен гейератор одиночных импульсов, запускаемый кнопкой, построеннйй по схеме диодного усилителя с времязадающей КС- цепочкой.Длительность выходных импульсов известного генератора зависит от продолжительности нажатия кнопки. кроме того, длительность заднего рронта выходного импульса, определяемая временем перезаряда емкости, шунтирующей контакты кнопки, достигает порщка единиц м/сек.Б ль изобретения - получейие импульсов заданной длительности и укорочвние заднего фронта атих импульсов - достигается тем, что в известный генератор дополйительно введены транзистор, диод, два резистора и конденсатор, причем амиттер транзистора гальванически соединен с положительным полюсом источника питания, коллектор через нератор содержит кнопку е адающую КС" цепочку, образоезистором 2 и койденсатоксирующий диод 4, времяю ЮС-цепочку, образованную ром 5, вновьвведенным рем б и конденсатором 7, асирующий диод 8, транзис и резистор нагрузкй Хо.тройство работает следующи Фисходном состоянии, при от опке, в точке а создается нполозительный пойеюиал б протеканию тока по цепи ре3зистор 2 - диод 4 - резистор б.При этом диод 8 и транзистор 9 закрыты, и на выходе устройства (резистоо ХО) - нулевой потенциал.ри нажатии кнопки конденсатор з Э разряжается, и в точке б появляется потенциал - ц , запирающий диод 4. При этом кондейсатор 7 начинает перезаряжаться через переход эмиттер-база транзистора 9 с параллельно ю включенным резистором б и резистор 5. Транзистор э открывается, и на выхое устройства появляется потенциал, лизкии к + Ъ,. Когда потенциал в точке а достигает уровня фиксации 15 ( в данном случае потенциал "земли"), открывается диод 8, исчезает ток перезаряда конденсатора 7 и закрывается транзистор 9. При опус) кании кнопки устройство возвращает-, ся в исходное состояние.Таким образом, преймуществом предлагаемой схемы перед известными является формирование импульса, длительность которого определяется времонем перезаряда конденсатора 7, т.е. может быть наперед задана, а длительность заднего фронта этого ймпульса - продолжительностью рассасывания неосновных носителей транзистора ( от единиц до сотен наносекунд, в зависимости от типа транзистора).Предмет изобретенияГенератор одиночных импульсов, запускаемый кнопкой, построенный ио схеме диодного усилйтеля с времязадающей ВС-цепочкой, отличающийся тем, что, с целью йолучения импуль- сов задайной длительности и укорочения заднего Фронта этих импульсов, он дополнительно содержит транзистор, диод, два резистора и конденсатор, прйчем эииттер транзистора гальванически соедвек с положительным полюсом источника питания, коллектор через резистор нагрузки подключен к общей шине, участок база-эмиттер зашунтировай резистором, а база через конденсатор подсоединена к общей точке катода диода, резистора и катода Фиксирующего диода, анод которого соединен с общей шиной.-У Составитель Е КОМЛОЗИедактор Я ФВДОТОВ Техред Н СОНИНЙ Корректор едпрнятие Патент, Москва, Г 59, Бережковская наб., Заказ ЯЩ Изд. 1 й -ГДЦНИИП 11 Государственного комитетпо делам изобретений Москва, 113035, Рауш Тираж О Подписное Совета Министров СССР и открытийкая наб., 4
СмотретьЗаявка
1847892, 17.11.1972
ТАГАНРОГСКИЙ РАДИОТЕХНИЧЕСКИЙ ИНСТИТУТ
ЛЯПИДЕВСКИЙ АНАТОЛИЙ ГЕОРГИЕВИЧ, ПАРШИН ЕВГЕНИЙ АНАТОЛЬЕВИЧ, СЛИВА СЕРГЕЙ СЕМЕНОВИЧ
МПК / Метки
МПК: H03K 3/82
Метки: генератор, импульсов, одиночных
Опубликовано: 05.09.1974
Код ссылки
<a href="https://patents.su/3-442569-generator-odinochnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор одиночных импульсов</a>
