Способ автоматического регулирования напряжения на подстанции распределительной сети

Номер патента: 438078

Автор: Баркан

ZIP архив

Текст

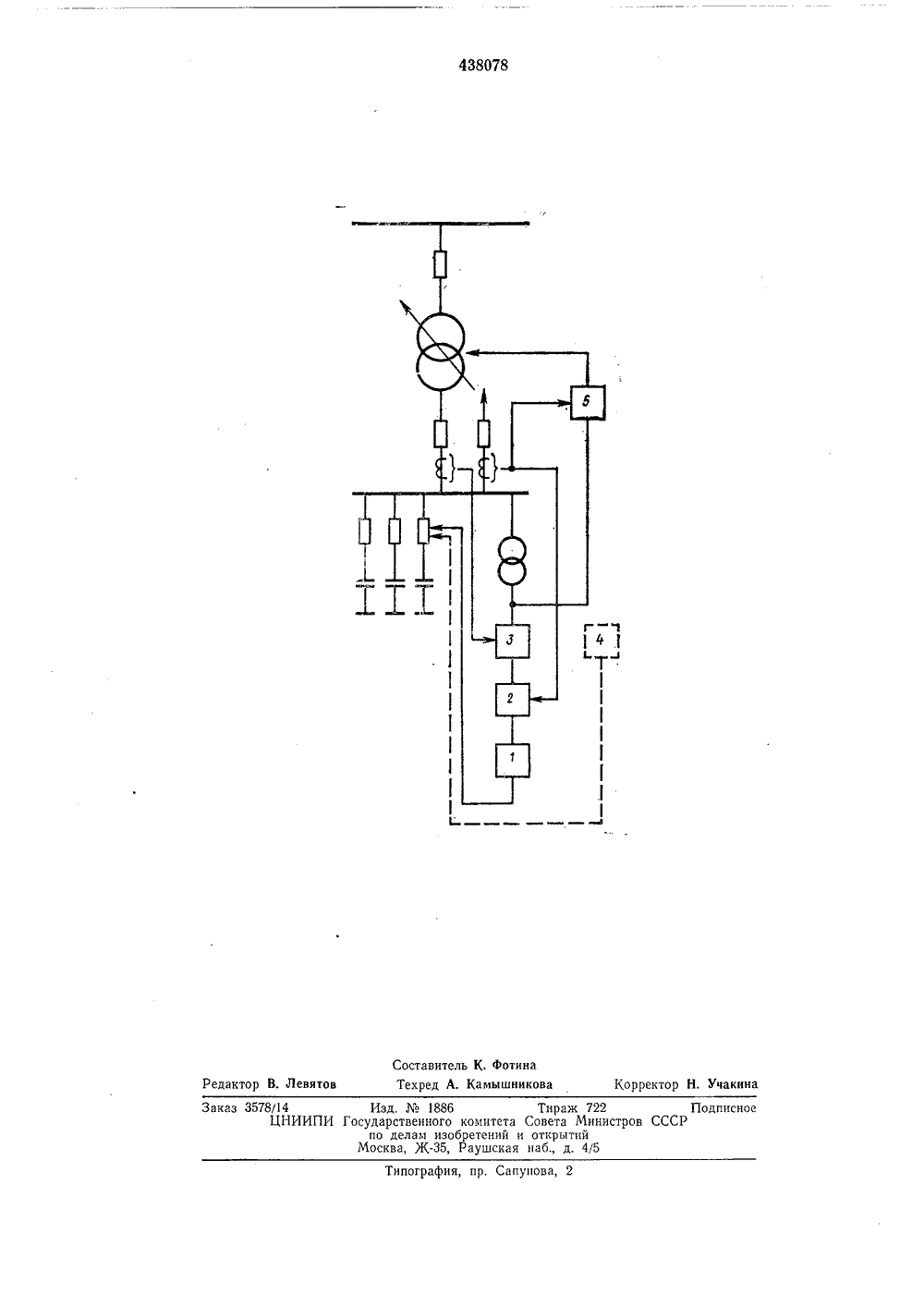

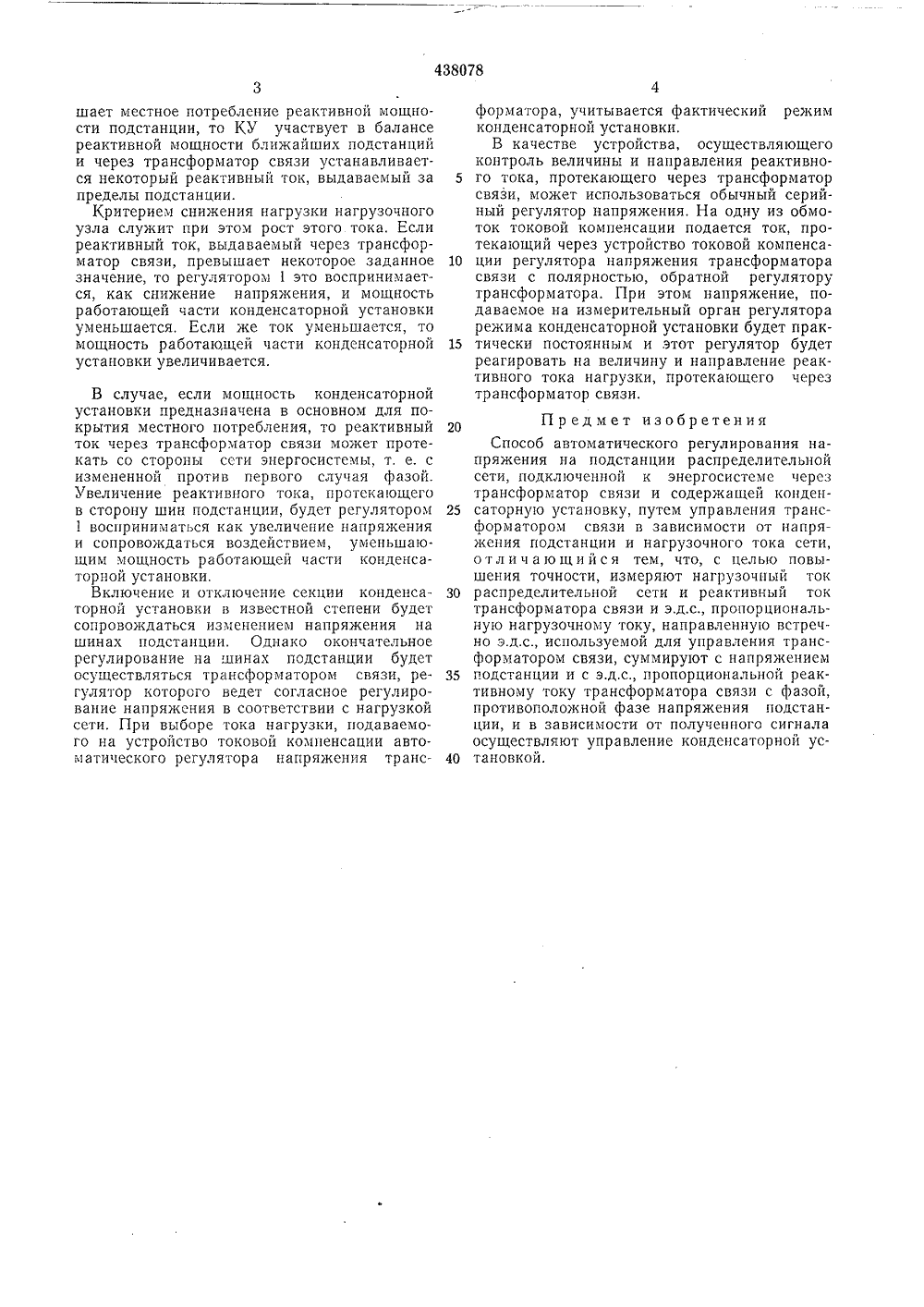

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ц 438078 Союз Советских Социалистических Республик61) Зависимое от авт. свид тельств 694420/ Н 0213 присоединением заяв Приорите Гасударственный камитет Совета Министрвв СССР па делам изобретений и пткрьтийбликовано 30.07.74. Бюлл ень Мо 28 3) УДК 621,311,4:(088,8) а опубликования описания 07.01.75 дД, Барканное управление энергетики и-с;,.-,ии Латвийской ССР 2) Автор изобретен(54) СПОСОБ АВТОМАТИЧЕС НАПРЯЖЕНИЯ НА ПОДСТАНЦ СЕТРЕГУЛ И РО ВА Н ИЯ ПРЕДЕЛ ИТЕЛ ЬН КОГ И Р 2) Заявлено 06.08.71 (21 Изобретение относится к области автоматического управления режимом электрических сетей.Известен способ автоматического регулирования напряжения на подстанции распределительной сети, подключенной к энергосистеме через трансформатор связи и содержащей конденсаторную установку, путем управления трансформатором связи в зависимости от напряжения подстанции нагрузочного тока сети. Этот способ не обеспечивает . требуемой точности регулирования напряжения, так как управление конденсаторными установками в случае, если они расположены на подстанции, осуществляется вручную. Цель изобретения - повышение точности регулирования напряжения. Это достигается в результате того, что измеряют нагрузочный ток распределительной сети и реактивный ток трансформатора связи и э.д,с., пропорциональную нагрузочному току, направленную встречно э,д.с., используемой для управления трансформатором связи, суммируют с напряжением подстанции и с э.д.с., пропорциональной реактивному току трансформатора связи с фазой, противоположной фазе напряжения подстанции, и в зависимости от полученного сигнала осуществляют управление конденсаторной установкой,10 15 20 25 30 Предложенный способ поясняется чертежом,где 1 - регулятор режима конденсаторной установки; 2 - устройство, создающее э.д.с.,пропорциональную току, используемому в регуляторе напряжения трансформатора связи;3 - устройство, формирующее э,д.с., пропорциональную реактивному току трансформатора связи; 4 - временное программное устройство управления режимом конденсаторной установки (КУ); 5 - регулятор напряжениятрансформатора связи,Э.д.с., пропорциональная реактивному токутрансформатора связи, вводится последовательно с напряжением, подводимым к измерительному органу регулятора с фазои, совпадающей с фазой напряжения при передачереактивной мощности через трансформаторсвязи в сеть. Фаза э.д.с., пропорциональнаяреактивной нагрузке сети вводится также сфазой, совпадающей с фазой напряжения.Регулирование напряжения осуществляетсяследующим образом,Критерием режима конденсаторноп установки является заданный реактивный ток черезтрансформатор связи. Этот ток может задаваться по временной программе временнымпрограммным устройством 4 либо устанавливаться несколькими ступенями в зависимостиот нагрузки какого-либо элемента сети. Еслимощность конденсаторной установки превышает местное потребление реактивной мощности подстанции, то КУ участвует в балансе реактивной мощности ближайших подстанций и через трансформатор связи устанавливается некоторый реактивный ток, выдаваемый за пределы подстанции.Критерием снижения нагрузки нагрузочного узла служит при этом рост этого тока, Если реактивный ток, выдаваемый через трансформатор связи, превышает некоторое заданное значение, то регулятором 1 это воспринимается, как снижение напряжения, и мощность работающей части конденсаторной установки уменьшается. Если же ток уменьшается, то мощность работающей части конденсаторной установки увеличивается. В случае, если мощность конденсаторной установки предназначена в основном для покрытия местного потребления, то реактивный ток через трансформатор связи может протекать со стороны сети энергосистемы, т. е, с измененной против первого случая фазой. Увеличение реактивного тока, протекающего в сторону шин подстанции, будет регулятором 1 восприниматься как увеличение напряжения и сопровождаться воздействием, уменьшающим мощность работающей части конденсаторной установки.Включение и отключение секции конденсаторной установки в известной степени будет сопровождаться изменением напряжения на шинах подстанции, Однако окончательное регулирование на шинах подстанции будет осуществляться трансформатором связи, регулятор которого ведет согласное регулирование напряжения в соответствии с нагрузкой сети. При выборе тока нагрузки, подаваемого на устройство токовой компенсации автоматического регулятора напряжения трансформатора, учитывается фактический режим конденсаторной установки,В качестве устройства, осуществляющегоконтроль величины и направления реактивно го тока, протекающего через трансформаторсвязи, может использоваться обычный серийный регулятор напряжения, На одну из обмоток токовой компенсации подается ток, протекающий через устройство токовой компенса ции регулятора напряжения трансформаторасвязи с полярностью, обратной регулятору трансформатора. При этом напряжение, подаваемое на измерительный орган регулятора режима конденсаторной установки будет прак тически постоянным и этот регулятор будетреагировать на величину и направление реактивного тока нагрузки, протекающего через трансформатор связи.Предмет изобретенияСпособ автоматического регулирования напряжения на подстанции распределительной сети, подключенной к энергосистеме через трансформатор связи и содержащей конден саторную установку, путем управления трансформатором связи в зависимости от напряжения подстанции и нагрузочного тока сети, отличающийся тем, что, с целью повышения точности, измеряют нагрузочный ток 30 распределительной сети и реактивный токтрансформатора связи и э.д.с., пропорциональную нагрузочному току, направленную встречно э.д.с., используемой для управления трансформатором связи, суммируют с напряжением 35 подстанции и с э.д,с., пропорциональной реактивному току трансформатора связи с фазой, противоположной фазе напряжения подстанции, и в зависимости от полученного сигнала осуществляют управление конденсаторной ус тановкой.438078 Составитель К, фотинаедактор В. Левятов Техред А. Камышникова Корректор Н. Учакин Заказ 3578/14ЦНИИП Подписиов СССР Типография, пр. Сапунов Изд.1886 осударственногопо делам изо Москва, Ж,Тираж 722комитета Совета Миниретений и открытийРаушская наб., д. 4/5

Смотреть

Заявка

1694420, 06.08.1971

ГЛАВНОЕ ПРОИЗВОДСТВЕННОЕ УПРАВЛЕНИЕ ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ ЛАТВИЙСКОЙ ССР

БАРКАН ЯКОВ ДАВИДОВИЧ

МПК / Метки

МПК: H02J 3/12

Метки: подстанции, распределительной, сети

Опубликовано: 30.07.1974
