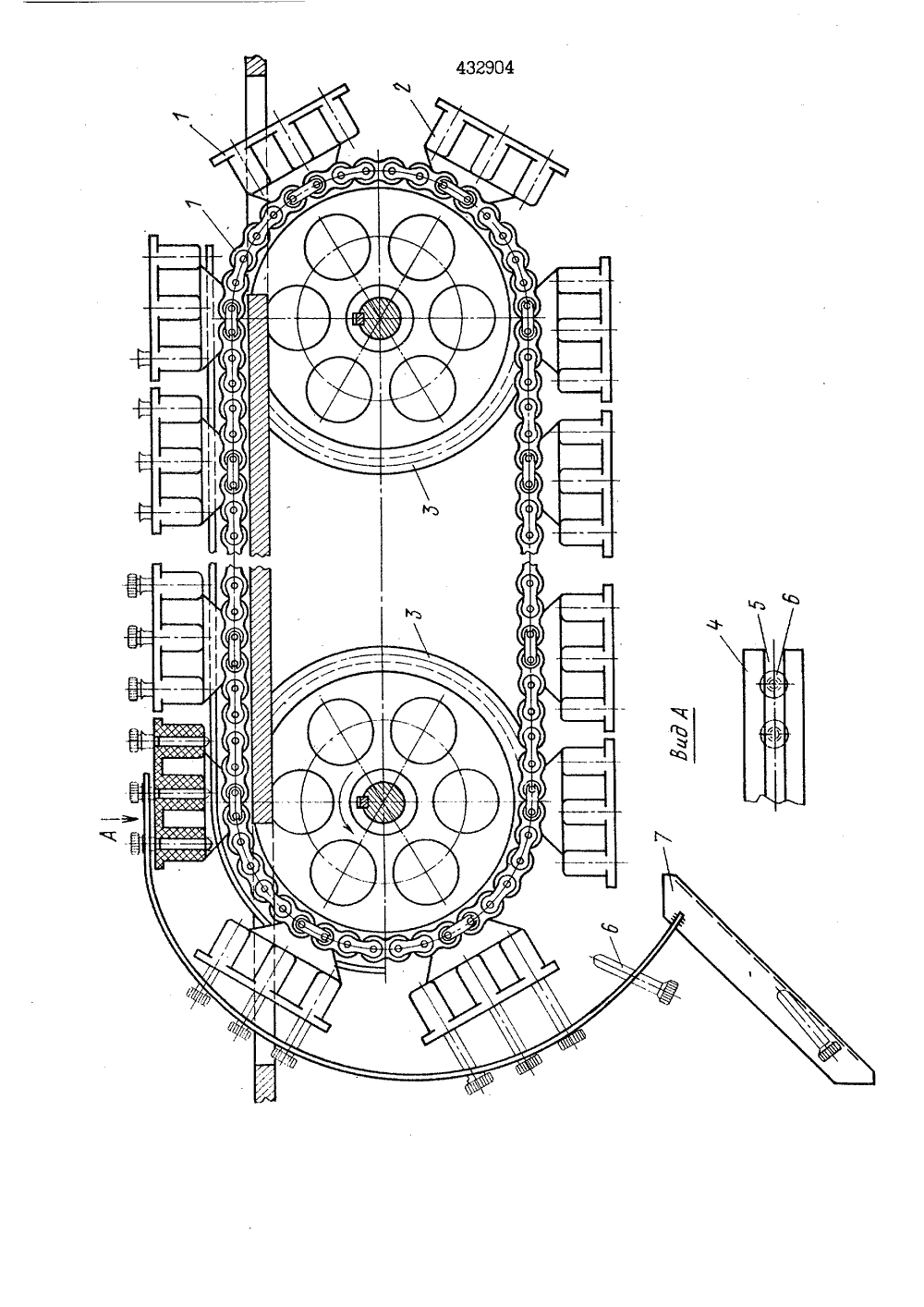

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социвлистицеских Республик/О Гасударственный номнтеСовета Инннстров СССоо делам изобретенийи открытий риоритет дк 615.49:615. 494.8(088.8 Опубликовано 25,06.74 Бюлл Дата опубликования описани ень23 15, 12. 7 Авторы изобретенинер,Б.А. Эалмано огичес ХН ктно-конс(541 АВГОМАТ С ПОСЛБДУХПЕЙ ПОЛНЕНИЧ ЖИДКОСТЯМИИХ УКУПОРКОЙтого, автомат снабжен датчиком,подающим сигнал на электромагнйтныпривод, соединенный с дозатором, атакже приспособлением для ориенти 5 рованной подачи ампул, состоящимиз бункера с шиберной заслонкой исмонтированного на выходе из негомеханизма повторной ориентации ампул,о Целью изобретения является устранение зависания ампул в гнездахкассет цепного транспортера.Для этого в зоне, огибающейветви одной из звездочек транспорт тера, смонтирован извлекатель ампул, выполненный в виде дугообразной пластины с конфигурацией, например, по спирали Архимеда, имеющей продольную прорезь, ось распо 2 О ложения которой совпадает с осырасположения гнезд кассет.На чертеже изображен транспортер предлагаемого автомата с кассетами и видом по стрелке А. Изобретение относится н фармацевтической промышленности и касается устройств, установленных, например, на дозировочных автоматах, использующих в качестве тары ампулы, флаконы и т.д.В основном авт.св. В 263082 описан автомат для найолнения жидкостями ампул с последующей их укупоркой, содержащий транспортер с кассетами, устройство для разлива, включающего дозаторы, соединенные гибкими шлангами через .клапанную систему с расходным резервуаром, и устройство для укупорки. Каждый из дозаторов выполнен в виде шарнирно укрепленного цилиндра с поршнем, соединенного системоИ рычагов с механизмом привода, причем рычаги соединены между собой с возможностью изменения плеча одного из них путем перемещения микрометрического винта, смонтированного в пазу этого рычаге. Кроме3транспортер 1 сбдержит гнезда для кассет Е, а в зоне, огибающей ветви одной йз звездочек 3 транспортера, смонтирован извлекатель ампул выполненный в виде дугооб разной пластины 4 с конфигурацией, например,по спирали Архимеда, имею щей продольную прорезь 5.Автомат работает следующим образом.1 О"Ри движении транспортера с кассетами укупоренные ампулы 6 попадают в прорезь 5 между пластинами 4. При последующем движении транспортера вокруг звездочки ампулы, завешенные на пластинках, плавно вынимаются из гнезд кассеты и затем поочередно ссыпаются в наклонный лоток 7. яо ПРКцИЕТ ИЗОЬРЕТЕНИЯАвтомат для наполнения жидкостями ампул с последующей их укупоркой по авт.св. В 263082, о т - л и ч а ю щ и й с я тем, что, с целью устранения зависания ампул в гнездах кассет цепного транспортера, в зоне, огибающей ветви одной из звездочек транспортера, смонтирован извлекатель ампул, выполненный в виде дугообразной пластины с конфигурацией, например, по спирали архимеда, ймеющей продольную прорезь, ось расположения которой совпадает с осью расположения гнезд кассет.
