418869

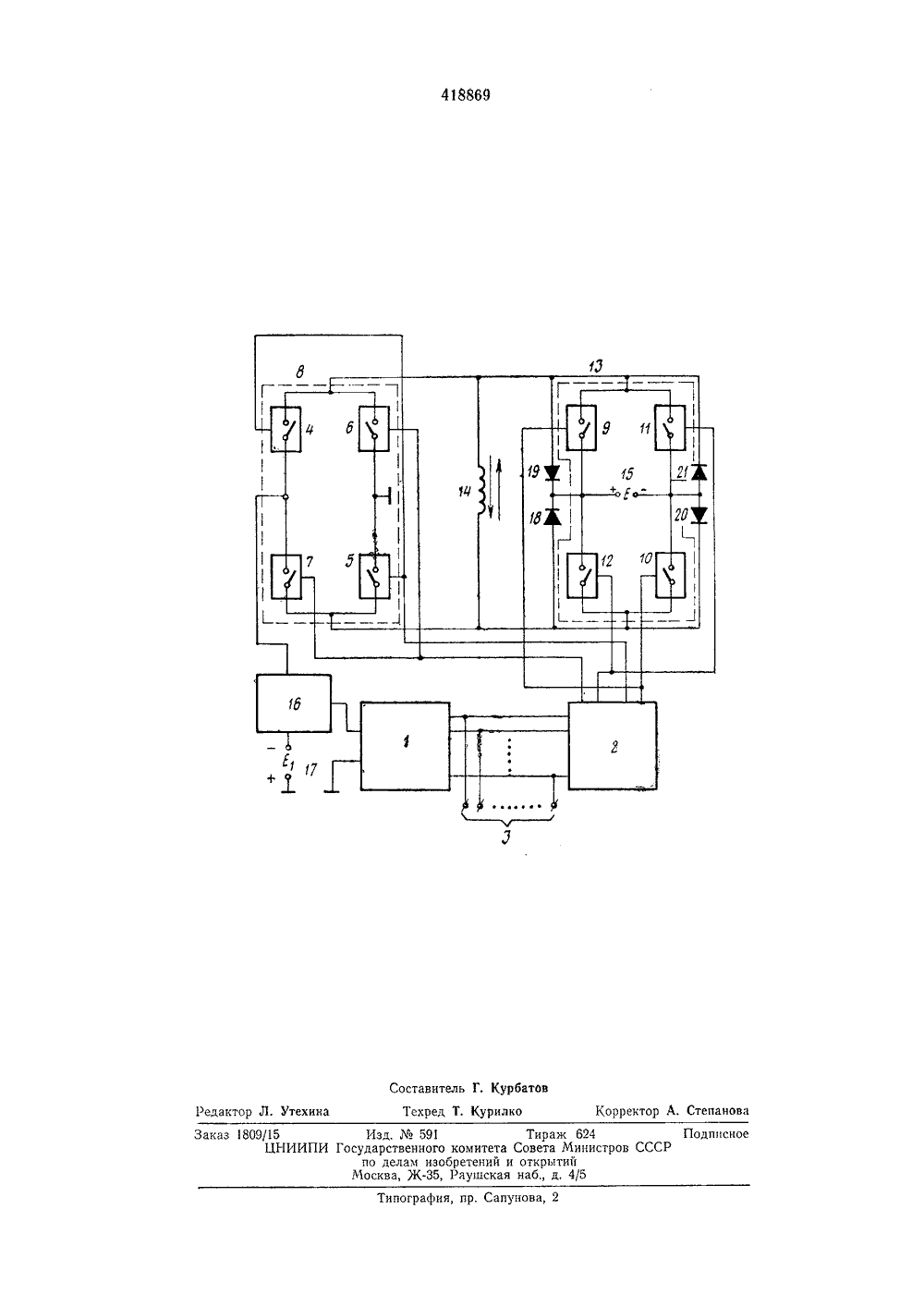

ри те Опу лпковяно 05.111.1974, Бюллетень9опубликования описания 26 Х 11.1974 ля Авторыизоб,стснпп. Фомин и Г. 11. Матушки явитель ТРОИСТВО ДЛЯ ОТКЛОНЕНИЯ ЛУЧА ЭЛВКТРОИН ЛУЧБВОИ ТРУГКИИзобрсСпие относится к области ав;ома:1 ВычисгиСл ПОЙ техпи 1: и ожет быть использовано в устройствах отобряжепия ГяфисскОЙ ННОрор.яции ня экране элок ропполу свой трубки.11 звестО устро 1 С ГВО для Ок лсН 15 уя элсктронполучсвой трубки, содержащее преобразователь код - напряжение, соедипенпый с усилителем постоянного тока, преобразователь код - временной интервал, диодпые схемы, отклоняющую катушку и высоковольтный источник питания,Прсдла гаем о" устройство отличается от ИЗВССТПОГО ТСМ, ЧО В НЕГО ведЕН МОСТОВЫС коммутаторы, содержащие по:етыре управляющих ключа. Причем выходы поеобразователя код - вре:енпои интервал связапы с попарно соединепны. и входами лостовых коммутаторов, В диагональ одного мостового комутяторя Вкл 10 чен ВысОКОВОл 1 тпьй источпик Итапи 51, в диагопаль другого - усилитель постояппого тока, соединенный с преобразователем код - напряжепие, а в общую диагопаль мостовых ко.лмутаторов включена отклопяющая катушка, связанная через соответствующие диодные схемы с положитель- ПЫМ И ОТРИЦЯТЕЛЬНЫМ ПОЛ 10 СОМ ВЫСОКОВОЛЬТ- ного источнка питания,Это позволяет увеличить скорость отклонепия лу:а электроннолучевой трубки (ЭЛТ). ОНа чертеже пригедеа блок-схема описываемого устройства.Устройство содержит преобразователькод - Напряжение 1, преобразователь код - времсш;ой интервал 2, входные шины 3, управляющие клочп 4 - 7, образуюцис мостовой коммутатор ь. ураглпощие ключи 9 - 12, составляющие мостовой коммутатор 13, отклоняощую катушку 14, высоковольтный источ ник шгапия 15, усилитель пос;ояшого тока1 б, нпз.ОВОльтный источппк питания 7 и дподные схемы 18 - 21.Устройство работает следующим образом.Пр:1 поступлении из ЦВ 1 ПО Входнь 1 м ши нам 3 па в.од преобразователей 1 и 2 двоичного кода, определпощего положеппе электронного пятпа ПЯ экрапс ЭЛТ, эи преобразователи выраоя;ывают соотвелствующие коду непрсрывпыс сигналы. Причем на прсоб разоватсле 2 управляющий импульс напряженияНо длтсльпости пропорцнопалиЫй коду па шпп: 3) Оявляется в мо.,спт поступления кода голНО ня одно:з двух выходов, сВЯЯЯппых с коммутЯтором 13. Прп отклоСп и луча от центра экрана навходы клОчей 9 и 1 постуаст ипульс и замыкает 1 х. Прп этом ток в катушке 14 изменяется по лнсйпому закону, так как посто- ЗО янпая врсмспп этой катушки на порядок иболее превышает время вывода электронного луча.Напряжение источника питания 15 и индуктивность катушки 14 являются величинами постоянными, поэтому ток в ней пропорционален длительности управляющего импульса, а следовательно и коду, поступившему на входные шины 3.По достижении лучом ЭЛТ заданной координатной позиции экрана ключи 9 и 10 размыкаются. Одновременно с размыканием этих ключей преобразователь 2 обеспечивает формирование управляющего напряжения, которое поступает на вход ключей б и 7 коммутатора 8. Этот коммутатор фиксирует луч в координатной позиции экрана, куда он был выведен с помощью коммутатора 13.Для сохранения начального значения тока в индуктивности к ней должен быть исдключен исто шик управляющего напряжения с полярностью, соответствующей полярности подключения высоковольтного источника пи-,анин, и величиной, равной произведению ока отклоняющей катушки 14 на величину активпого сопротивления этой катушки.Роль такого источника управляющего напряжения выполняет усилитель постоянного тока 1 б. Напряжение aа выходе усилителя 16 пропорционально величине тока в катушке 14 и, следовательно, значению поступившего кода, так как вход усилителя 1 б связан с выходом преобразователя 1,По окончании формирования па экранеЭЛТ символа энергия магнитного поля. занесенная в катушке 14, рекуперирустся в источник 15 с помощью диодных схем 18 и 21.5 При отклонении электронного луча в другом направлении от центра экрана ЭЛТ преобразователь работает аналогично. При этом работают управляющие ключи 11, 12 коммутатора 13. После вывода луча в заданную 10 позицию экрана в момент формирования символа ключи 4, 5 коммутатора 8 замкнуты.Рекуперация энергии из катушки 14 в источник 15 осуществляется через диоды 19 и 20,15Предмет изобретенияУстройство для отклонения луча электроннолучевой трубки, содержащее преобразователь код - напряжение, соединенный с усилителем постоянного тока, преобразователь код - 20 временной интервал, диодпые схемы, отклоняющую катушку и источник питания, отлич а ю щ е е с я тем, что, с целью повышения быстродействия устройства, в пего введены мостовые коммутаторы, попарно соединенные 25 входы которых подключены к выходам преобразователя код - временной ипервал; в диагональ одоо нз мостовых коммутаторов включен источник питания, и в диагональ другого - усилитель постоянного тока; в оощую 30 диагональ мостовых коммутаторов вкл:оченаотклоняющая катушка, связанная через диодные схемы с источником питания.Редактор Л. Утехина Корректор А. Степанова Типография, пр, Сапунова, 2 Заказ 1809/15 Изд.591 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж-З 5, Раушская иаб., д. 4/5
