Листоукладчик для гофрировальных агрегатов11. =2
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 414344
Авторы: Айзенберг, Проектно, Рендель, Центральный, Цнбковский
Текст

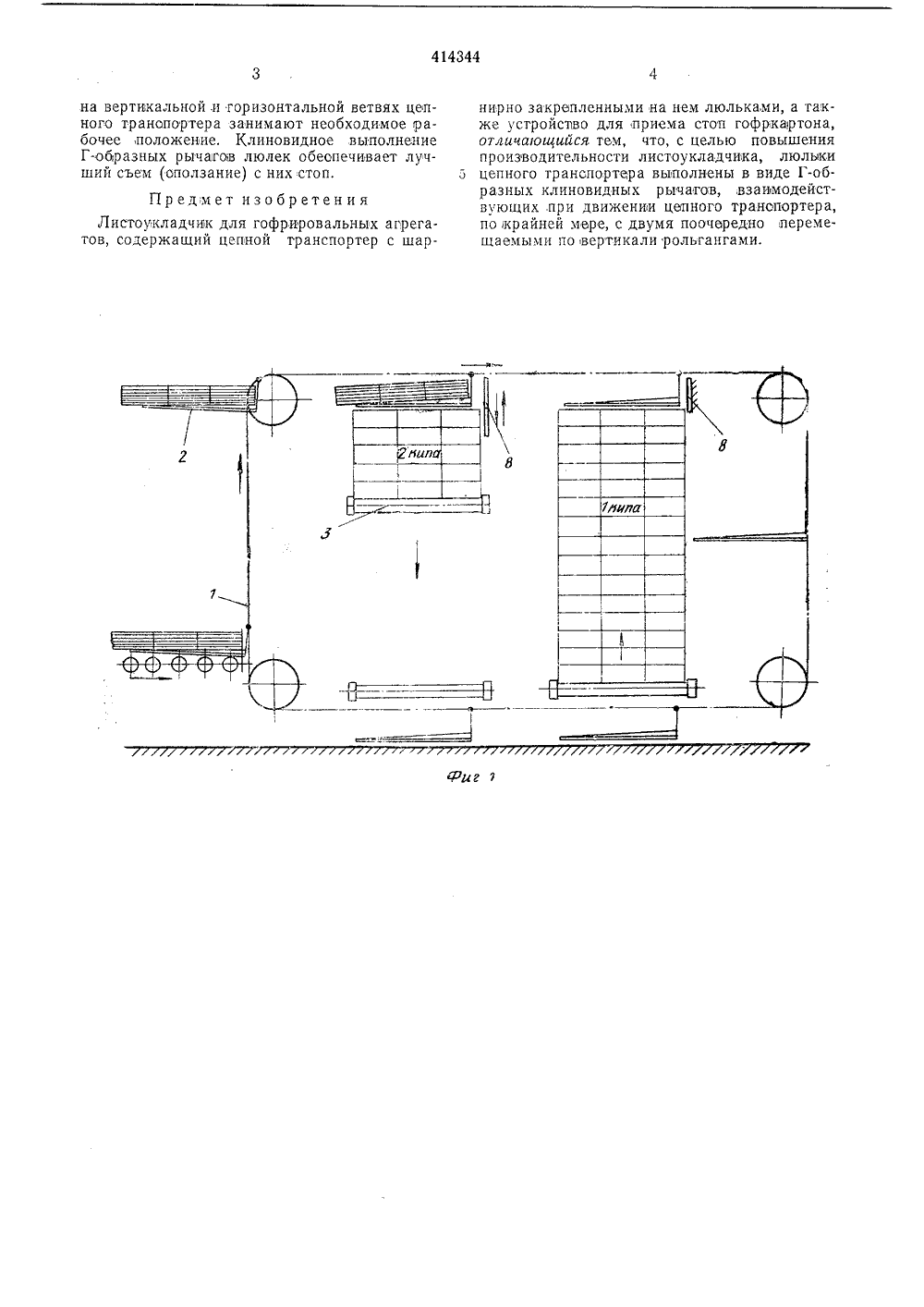

(51) М, Кл, Р 211 11(12 осударствеииый комитетСовета Министров СССРпэ делам изсбретеииаи открытий(71) Заявитель Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлозно-бумажной промышленности(54) Л И СТОУ КЛ АДЧ И КЛЯ ГОФРИРОВАЛЪНЪХ АГРЕ В2 Изобретение относится к оборудованию для производства гофрированного картона. Оно может, применяться в целлюлозно-бумажной промышленности.Известны листоукладчвки для гофрировальных агрегатов, содержащие цепной траспортер с шарнирно закрепленными на нем люльками, а также устройство для приема стоп гофркартона.Недостатком таких листоукладчиков является низкая их производительность.Цель изобретения - повышение производительности листоукладчика.Это достигается тем, что люльки цепного транопортера выполневы в виде Г-образных клиновидных рычагов, взаимодействующих при движении цепного транспортера, по крайней мере, с двумя, поочередно, перемещаемыми по,вертикали рольгангами.На фиг. 1 изображен описываемый листоукладчик, общий вид; на фиг. 2 изображена люлька; на фиг. 3 - вид по стрелке А на фиг. 2.Листоукладчик содержит цепной транспортер 1 с шарнирно закрепленными на нем люльками 2, а также устройство 3 для приема стоп гофркартона. Люльки состоят из набора отдельных 1-образных клиновидных рычагов 4, которые жестко скреплены горизонтальной связью б. На тыльной стороне люлек имеются ролики б, свободно перемещающиеся по направляющим 7. Устройство для приема стопгофркартона содержит приемные рольганги,имеющие возможность вертикального переме 5 щения,Для съема стоп гофркартона с люлек предусмотрены гребенки 8, установленные вдоль горизонтальной ветви цепного транспортера.При работе листоукладчика стопы гофркар 10 тона подаются последовательно на люльки 2,перемещающиеся снизу вверх по вертикальнойветви цепного транспортера 1.Далее люльки со стопами гофркартона переходят,на горизонтальную ветвь цепного15 транспортера, под,которой расположены приемные рольганпи, занимаЮщие крайнее верхнее положение перед началом съема стоп. Образование,первой кипы происходит на последнем по ходу транспортера рольганге. Снима 20 ются стопы с люлек с,помощью гребенок,установленных за рольгангами. По меренакопления на рольганге кипы гофркартонаон опускается до крайнего нижнего положения. Затем начинается формирование кипы на25 предыдущем рольганге, а рольганг с набранной кипой,выкатывается за пределы листоукладчика.Так как люльки закреплены на цепномтранспортере шарнирно и снабжены роликаЗО ми, перемещающимися по направляющим, онина вертикальной и горизонтальной ветвях цепного транспортера занимают необходимое рабочее положение. Клиновидное выполнение Г-образных рычагов люлек обеспечивает лучший съем (сползание) с них стоп.Предмет изобретен и яЛистоукладчык для гофрировальных агрегатов, содержащий цепной транспортер с шарнирно закрепленными на нем люльками, а также устройспво для приема стоп гофркартона, отличающийся тем, что, с целью повышения производительности листоукладчика, люльки 5 цепного транспортера выполнены в виде Г-образных клиновидных рычаговвзаимодействующих при движениями цепного транспортера, по крайней мере, с двумя поочередно перемещаемыми по вертикали рольгангами.аказ 809/15 Изд Ъ 457 Тираж 456 ,ПодписноеЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий. Москва, Ж.35, Раушская наб., д. 4/5олиграфическое объединение ссПолиграфист Управления издательств, полигра и книжной торговли Мосгорисполкома. Москва, ул. Макаренко, 5/16,
СмотретьЗаявка
1833204, 02.10.1972
С. Айзенберг, Л. И. Рендель, А. А. Цнбковский, Центральный научно исследовательский, проектно конструкторский институт проектированию оборудовани целлюлозно бумажной
МПК / Метки
МПК: D21F 11/12
Метки: агрегатов11, гофрировальных, листоукладчик
Опубликовано: 05.02.1974
Код ссылки
<a href="https://patents.su/3-414344-listoukladchik-dlya-gofrirovalnykh-agregatov11-2.html" target="_blank" rel="follow" title="База патентов СССР">Листоукладчик для гофрировальных агрегатов11. =2</a>
