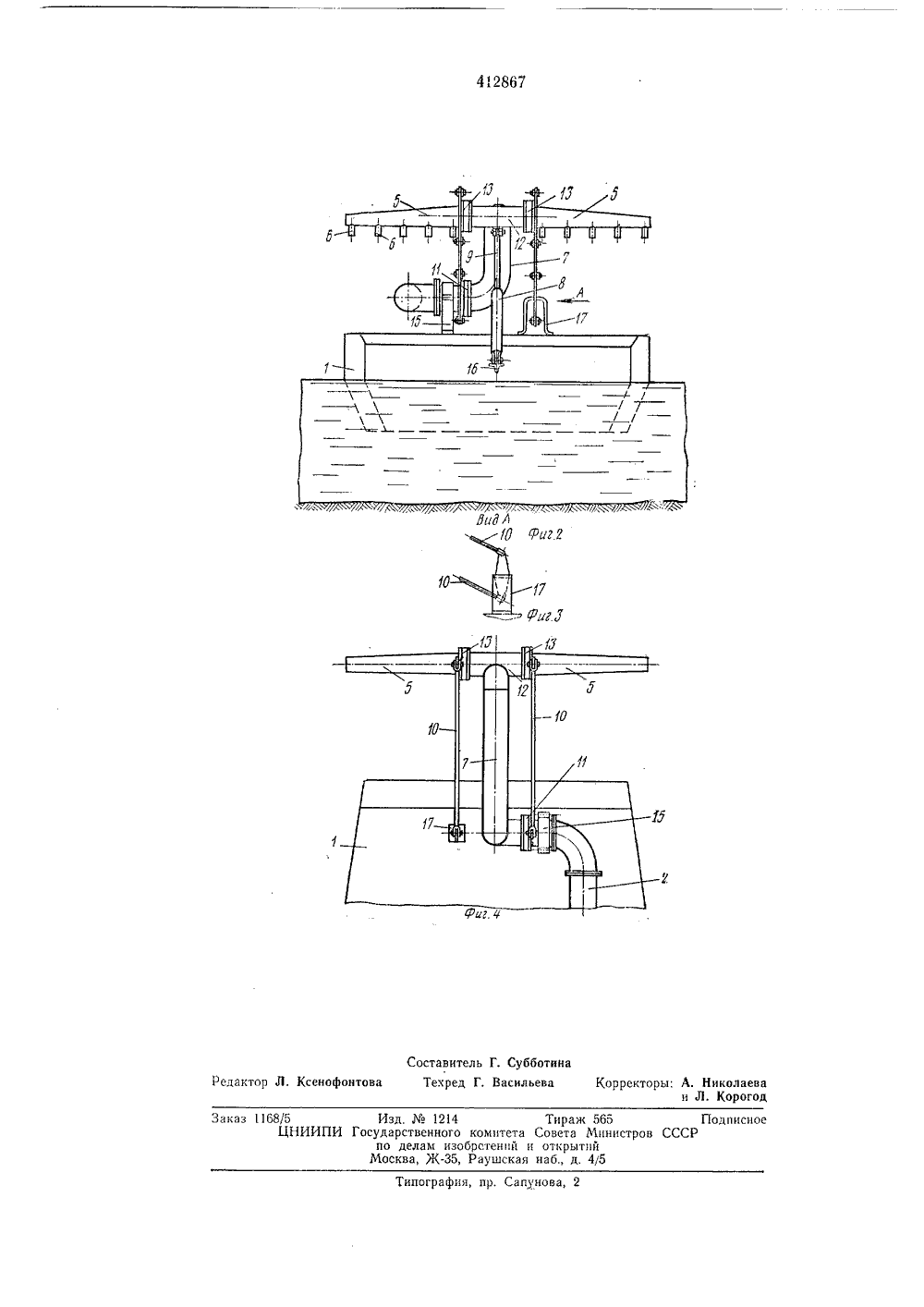

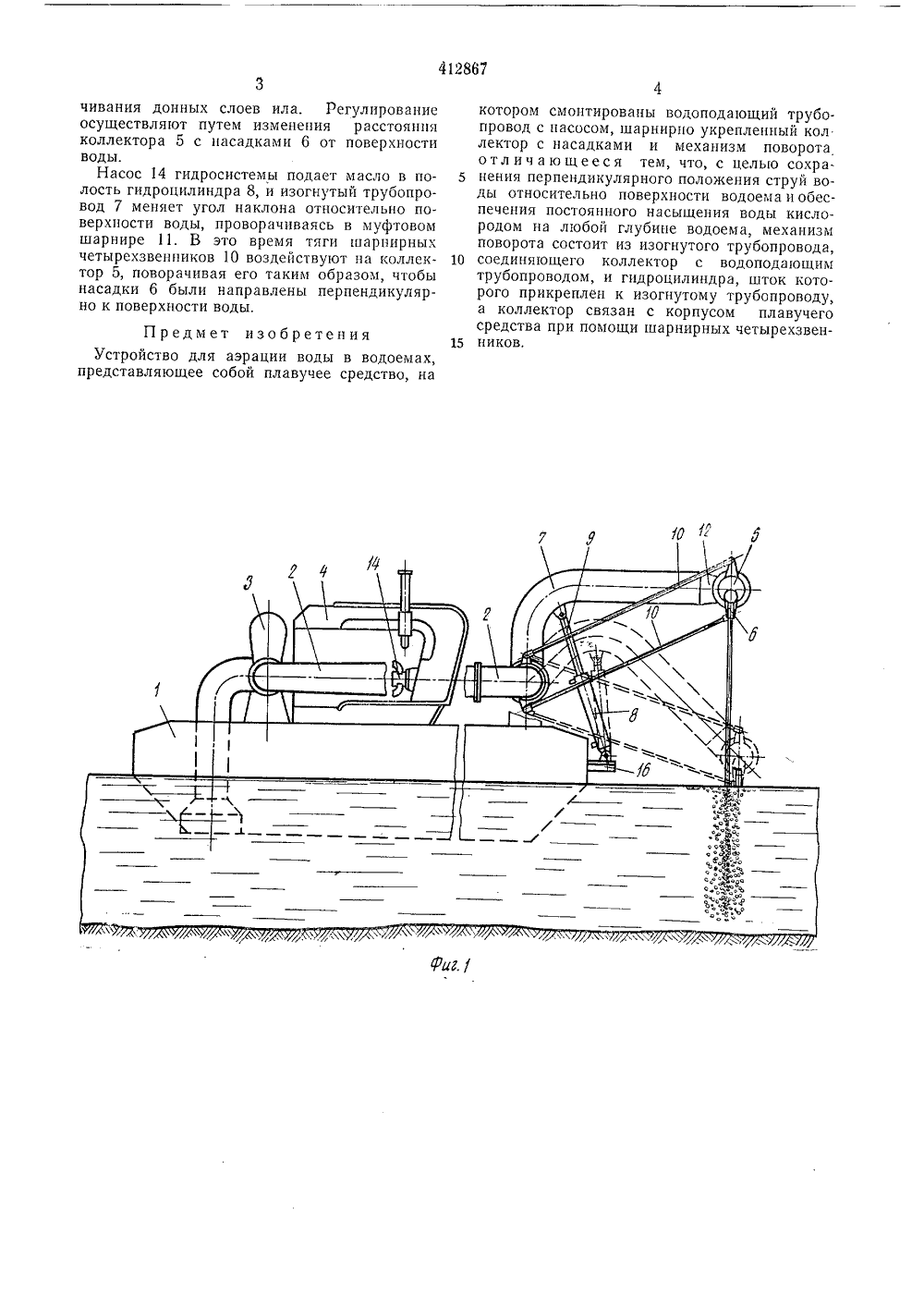

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоеежиикСоциал и стим ескихРеспублик ависимое от авт. свидетельства172082628-13) аявлено ОЗ.Х 11.1971 ( М. Кл. А 011 т 63/00с присоединением за осударственный комитетСовета Министров СССРпо делам изобретенийи открытий риоритетпубликовано 30.1.1974, Бюллетень4ата опубликования описания 28 Х.197 639,331,3,06 (088,8) ПТБ с 4 йц и цзпп оЧ В 1, 1 1: 11 вторызобретени. Ступкин енко, С. П. Лукьянов, Г. А.Г. И. Рассохин и Ю. И. Д стовский-на-Дону государстве проектированию гидротехничес ивных и прудовых сооружений, И. Буряч Михаилов, А,ытнерскийнный инститких, рыбовоРосгидрор Заявите днобпроек мелио ат ОЙСТВО ДЛЯ АЭРАЦИИ ВОДЫ В ВОДОЕМА Изобретение относится к рыбоводству и может применяться для поддержания оптимального газового режима в прудах и естественных водоемах,Известно устройство для аэрации воды в водоемах, представляющее собой плавучее средство, на котором смонтированы водоподающий трубопровод с насосом, шарнирно укрепленный коллектор с насадками и механизм поворота.Цель изобретения - сохранение перпендикулярного положения струй воды относительно поверхности водоема и обеспечение постоянного насыщения воды кислородом на любой глубине водоема.Это достигается тем, что механизм поворота состоит из изогнутого трубопровода, соединяющего коллектор с водоподающим трубопроводом, и гидроцплиндра, шток которого прикреплен к изогнутому трубопроводу, а коллектор связан с корпусом плавучего средства при помощи шарнирных четырехзвенников.На фиг. 1 схематически показано предлагаемое устройство для аэрации воды в водоемах, вид сбоку; на фиг. 2 - то ке, вид сзади; на фиг. 3 - вид по стрелке А на фиг. 2; на фиг. 4 - рабочий орган, вид сверху,Устройство представляет собой плавучее средство 1, на котором смонтированы водоподающий трубопровод 2 с насосом 3, имеющим привод от двигателя 4 внутреннего сгорания,шарнирно укрепленный коллектор 5 с насадками 6 и механизм поворота, состоящий изизогнутого трубопровода 7, соединяющего кол 5 лектор с водоподающим трубопроводом, и гидроцилиндра 8, шток 9 которого прикреплен кизогнутому трубопроводу 7. Коллектор 5 связан с корпусом плавучего средства 1 при помощи шарнирных четырехзвенников 10.10 Муфтовый шарнир 11 позволяет изогнутомутрубопроводу 7 совершать качательное движение относительно трубопровода 2,Насадки 6 коллектора 5 подсоединены кизогнутому трубопроводучерез тройник 1215 и два муфтовых шарнира 13 и направленыперпендикулярно к поверхности водоема.Масляньш насос 14 гидроцилиндра 8 имеетпривод от двигателя 4.Устройство крепится к плавучему средству20 при помощи опоры 15 и кронштейнов 16 и 17.Насос 3 через трубопровод 2 и изогнутыйтрубопровод 7 подает воду под давлением кнасадкам 6 коллектора 5. Струи воды, изливаясь из насадков 6, захватывают из атмосфе 25 ры воздух и вовлекают его с собой в толщуводы, тем самым аэрируя ее.При изменении глубины водоема регулируют глубину проникновения водовоздушнойсмеси в толщу воды для сохранения равнозо мерной аэрации по глубине, не допуская взму412867 УО чивания донных слоев ила. Регулирование осуществляют путем изменения расстояния коллектора 5 с насадками 6 от поверхности воды.Насос 14 гидросистемы подает масло в полость гидроцилиндра 8, и изогнутый трубопровод 7 меняет угол наклона относительно поверхности воды, проворачиваясь в муфтовом шарнире 11. В это время тяги шарнирных четырехзвенников 10 воздействуют на коллектор 5, поворачивая его таким образом, чтобы насадки б были направлены перпендикулярно к поверхности воды,Предмет изобретения Устройство для аэрации воды в водоемах,представляющее собой плавучее средство, на котором смонтированы водоподающий трубопровод с насосом, шарнирно укрепленный кол лектор с насадками и механизм поворота отличающееся тем, что, с целью сохранения перпендикулярного положения струй воды относительно поверхности водоема иобеспечения постоянного насыщения воды кислородом на любой глубине водоема, механизм поворота состоит из изогнутого трубопровода, 10 соединяющего коллектор с водоподающимтрубопроводом, и гидроцилиндра, шток которого прикреплен к изогнутому трубопроводу, а коллектор связан с корпусом плавучего средства при помощи шарнирных четырехзвен Б ников,Изд.1214осударственного комитета по делам изобретений Москва, Ж, Раушская Тираж 565овета Министров Соткрытийаб., д. 4/5
