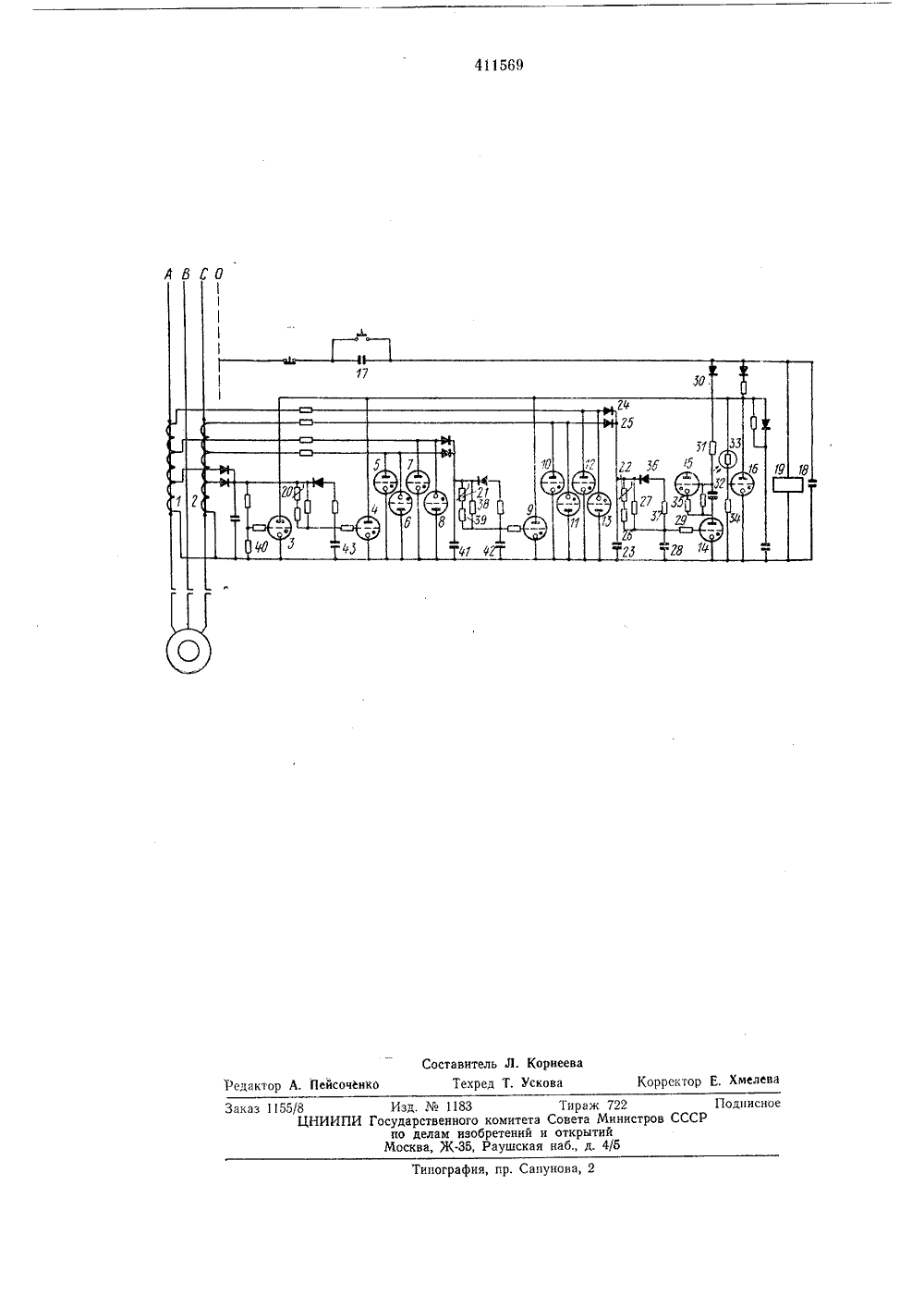

О П-И"-С-АН-И Е ИЗОБРЕТЕНИЯ 4 569 Союз Советскии Социалистических РеспуыикК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 06.1.1969 ( 1298053/24-7)с присоединением заявкиПриоритет М. Кл. Н 02 Ь 7/О осударственный комитетСовета Министрвв СССРоо делам изееретеннйи открытий,.1974, Бюллетень2 публикован 21,316,91(088. Дата опубликования описания 27 Л 1,19 Авторизобретения П. Дмитренк Заявите УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЕЙ ПЕРЕМЕННОГО ТОКАИзвестны устройства для защиты электродвигателей переменного тока, содержащие трансформаторы тока с отпайками во вторичных обмотках, к которым подключены РС-контуры, находящиеся в цепях сеток тиратронов, через вентили подсоединенных параллельно обмотке магнитного пускателя.Для повышения надежности в работе в зарядные цепочки ЯС-контуров предлагаемого устройства включены термозависимые элементы, а в анодную цепь одного из тиратронов включен конденсатор, параллельно которому подсоединен другой тиратрон, оптически связанный с фоторезистором, установленным в цепи сетки третьего тиратрона,На чертеже дана принципиальная схема описываемого устройства.Устройство содержит трансформаторы 1 и 2 тока, тиратроны 3 - 16 тлеющего разряда, балластный конденсатор 17, конденсатор 18, подключенный параллельно обмотке магнитного пускателя 19, времязадающие РС-контуры с включенными в их зарядные цепи терморезисторами 20 - 22, сглаживающий конденсатор 23, диоды 24 и 25, резисторы 26 и 27, конденсатор 28, резистор 29, диод 30, резистор 31, конденсатор 32, фоторезистор 33, резистор 34, высокомегоомное сопротивление 35, диод 36, резисторы 37 - 40 и конденсаторы 41 - 43,Емкость конденсатора 18 равна индуктивному сопротивлению магнитного пускателя 19 при замкнутом положении его магнитопровода, т. е. выбрана так, чтобы после включения 5 пускателя наступал резонанс токов. Когдамагнитопровод пускателя разомкнут, на его обмотке падает незначительное напряжение.Основная часть напряжения падает при этом на конденсаторе 17. Когда конденсатор 17 10 шунтируется кнопкой, магнитный пускательвключается. При резком увеличении индуктивного сопротивления обмотки пускателя во время замыкания его магнитной системы образуется параллельный резонансный контур, 15 напряжение на обмотке пускателя достигаетноминальной величины и он удерживается во включенном положении даже после размыкания включающей кнопки. Отключение магнитного пускателя осуществляют размыканием 20 его блокировочной цепи или импульснымшунтированием его обмотки при помощи кратковременно зажигающегося любого из параллельно подключенных тиратронов.Вторичные обмотки трансформаторов тока 25 имеют несколько отпаек, от которых питаются ЯС-контуры с разными постоянными времени. Когда возникают незначительные перегрузки, напряжение на вторичных обмотках трансформаторов тока возрастает и напряже ние на сглаживающем конденсаторе 23, вы40 45 50 55 прямленное диодами 24 и 25, начинает превышать напряжение зажигания тиратрона 14.Следовательно, через параллельцо-последовательный контур, образованный резисторами 26 и 27 и терморезистором 22, конденсатор 28 заряжается до напряжения зажигания тира- трона 14, Тиратроц 14, зажигаясь, разряжает конденсатор 28 через резистор 29 на свой промежуток сетка-катод до напряжения гашения разряда по этому промежутку, Одновременно через анодную цепь тиратрона 14, диод 30 и резистор 31 проходит импульс пульсирующего однополупериодного тока, заряжающий конденсатор 32. После прохождения ряда импульсов конденсатор 32 заряжается до напряжения зажигания тиратрона 15, который своим световым излучением воздействует на фоторезистор 33, образующий с резистором 34 делитель напряжения.Средняя точка этого делителя соединена ссеткой тиратроца 16, подключенного параллельно обмотке магнитного пускателя и осуществляющего при своем зажигании его отключение, Импульсный заряд конденсатора 32 позволяет получать выдержки времени большой длительности, соответствующие времени нагрева электродвигателя при незначительных перегрузках.При увеличении кратности перегрузки напряжение на конденсаторе 23 возрастает и скорость заряда конденсаторов 28 и 32 увеличивается. Терморезистор 22 в параллельно- последовательной зарядной цепочке делаег времязависимым заряд конденсатора 28, а следовательно, и конденсатора 32 от температуры окружающей среды. Для разряда кон. денсатора 32 при отсутствии перегрузки служит высокомегоомное сопротивление 35, а конденсатора 28 - контур, образованный диодом 36 и резистором 37. При дальнейшем увеличении нагрузки время заряда конденсатора 32 до напряжения зажигания тиратрона больше, чем время, в течение которого температура двигателя превышает допустимую, т. е. характеристика заряда конденсатора и тепловая . перегрузочная характеристика электродвигателя начинают существенно отличаться. При , этом значении тока нагрузки электродвигателя напряжение ца конденсаторе 41 достигает напряжения зажигания тиратрона 9 и через параллельно-последовательный контур, обра. зованный резисторами 38 и 39 и терморезисто. ром 21, заряжается конденсатор 42, Когда тиратрон 9 импульсно зажигается, магнитный пускатель отключается. 5 10 15 20 25 30 35 При обрыве фазы и еще большем увеличении кратности перегрузки конденсатор 43 заряжается, вызывая поджог тиратрона 4, Когда возникают короткие замыкания, падение напряжения на резисторе 40 достигает напряжения зажигания тиратрона 3 и он зажигается без выдержки времени, Постоянную времени ЯС-контура, образованного параллельцопоследовательной цепочкой и конденсатором 43, выбирают большей времени пуска электродвигателя, а кратность тока отсечки устанавливают выше кратности пускового тока. Для предотвращения пробоя диодов при коротких замыканиях и высоких коэффициентах перегрузки используют тиратроны 5 - 8 и 11 - 13 При зажигании любого из параллельно под ключенных тиратронов 3, 4, 9 и 16 они им пульсно шунтируют обмотку магнитного пускателя, вызывая его отключение, Для поддержания горения тиратронов по анод-катодным промежуткам в течение времени отключения пускателя служит РС-контур, включенный параллельно анод-катодным промежуткам тиратронов.Таким образом, предлагаемое устройство обеспечивает комплексную токовую защиту электродвигателей переменного тока от неполнофазных режимов и перегрузок. Зависимость времени срабатывания защиты от кратности тока перегрузки совпадает с тепловой перегрузочной характеристикой электродвигателя. Термозависимый характер временных характеристик срабатывания защиты повышает ее эффективность. Предмет изобретения Устройство для защиты электродвигателей переменного тока, содержащее трансформаторы тока с отпайками во вторичных обмотках, к которым подключены ЯС-контуры, находящиеся в цепях сеток тиратронов, через вентили подсоединенных параллельно обмотке магнитного пускателя, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности в работе, в зарядные цепочки РС-контуров включены термозависимые элементы, а в анодную цепь одного из тиратронов включен конденсатор, параллельно которому подсоединен другой тиратрон, оптически связанный с фоторезистором, установленным в цепи сетки третьего тиратрона.4569В СОСоставитель Л. КорнееваРедактор А. Пейсоченко Техред Т. Ускова Корректор Е. ХмелеваЗаказ 1155/8 Изд.1183 Тираж 722 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/б Типография, пр. Сапунова, 2
