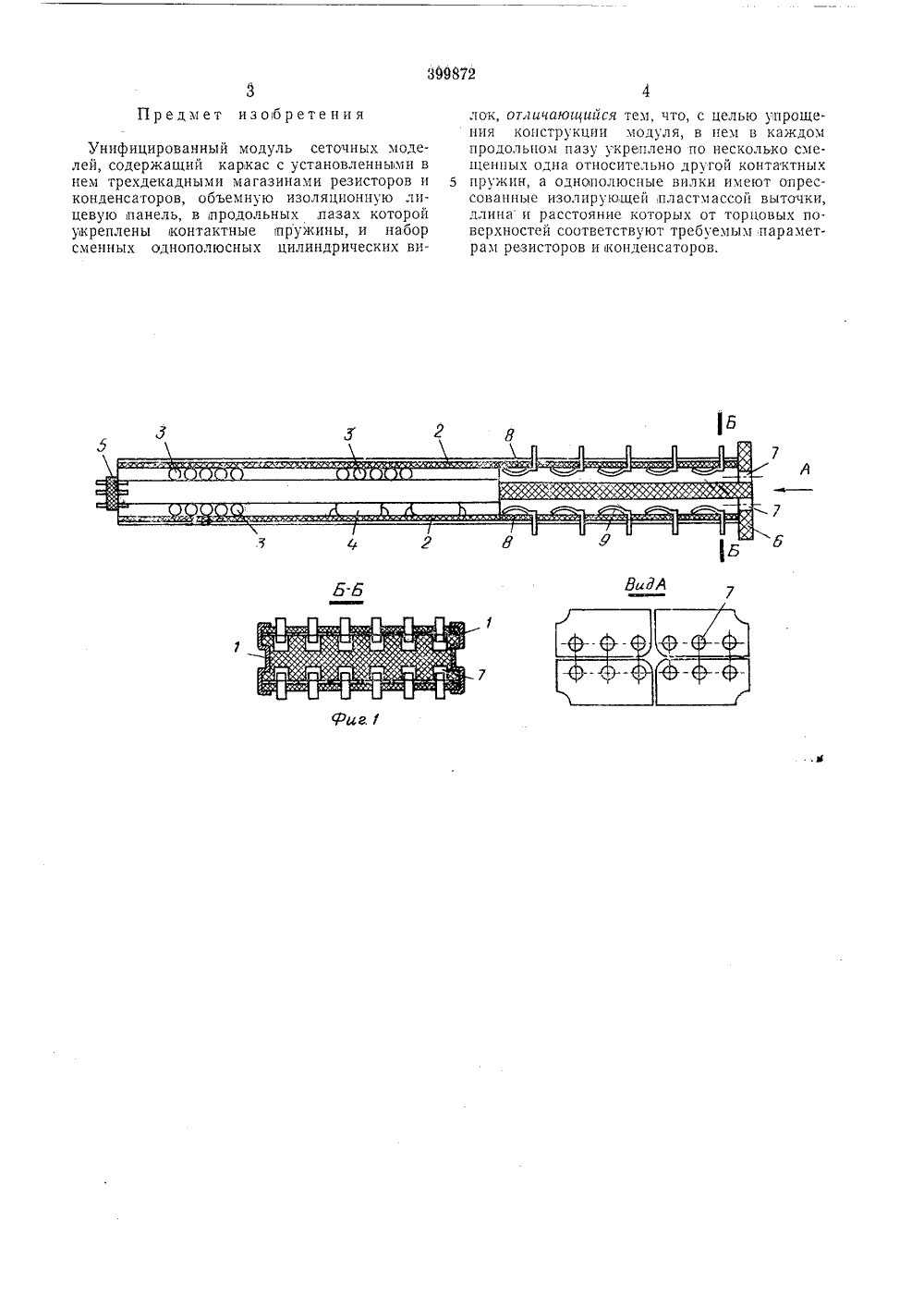

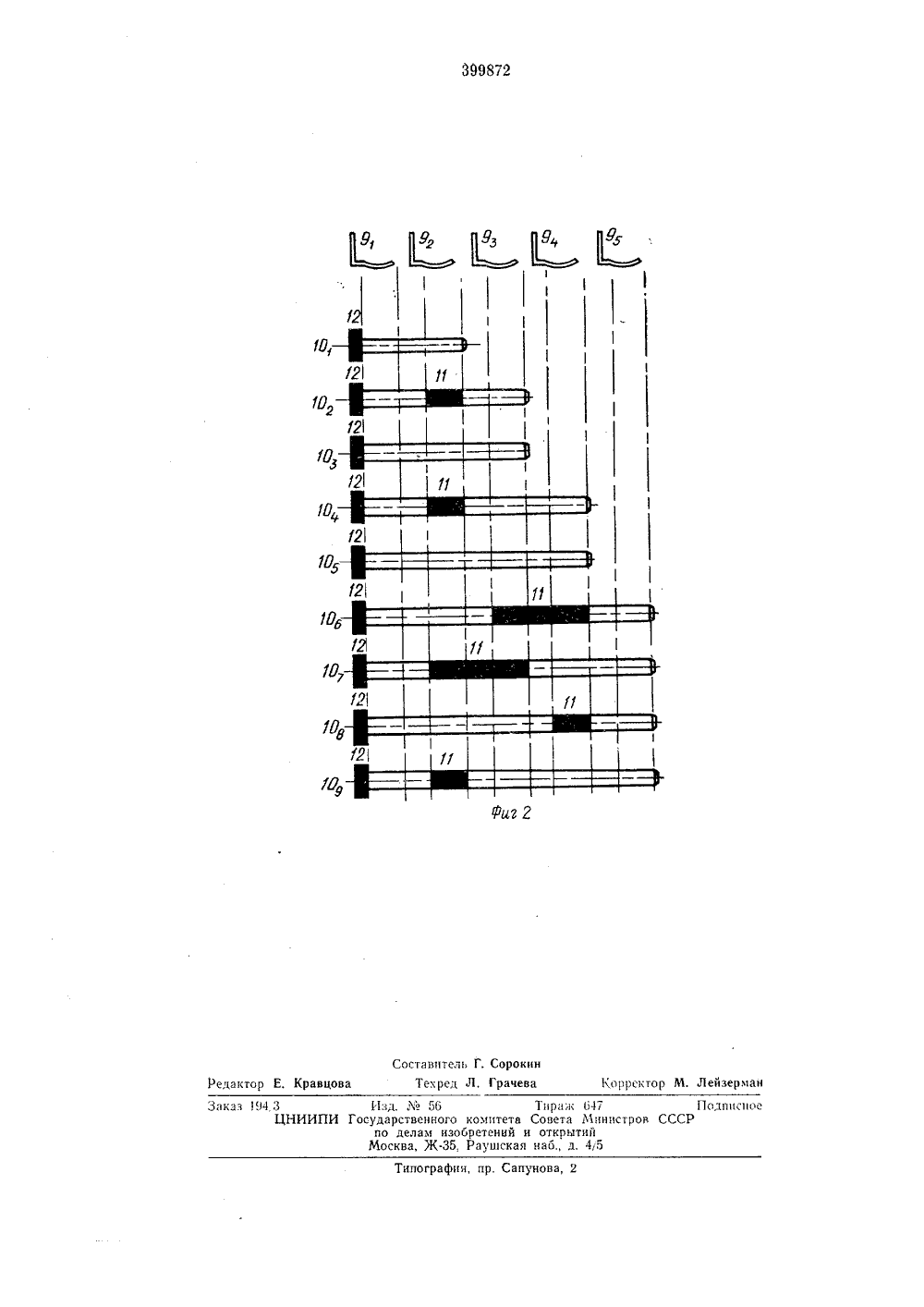

Унифицированный модуль сеточных моделей

Номер патента: 198434

Опубликовано: 01.01.1967

Авторы: Булатов, Чесноков, Шевинов

МПК: H01C 17/02

Метки: заготовок, отдельные, разделения, резисторов, цилиндрических, элементы

...кулачками 9, кинематически связанными с механизмом д, а также, щаговый транспортер 10 для подачи нитей из вибропитателя па резиновый барабан и ленточный транспортер 11 для переноса отломанных элементов к месту следующей операции. Базировщик б и прижим 7 управляются кинематически связанными кулачками 12 и 13.0 Транспортер 10 приводится через рычаги 14и 1 б от кулачков 1 б и 17, которые кинематически связаны с механизмом 3 деления. Транспортер 11 при помощи соответствующих зубчатых передач получает непрерывное движе ние от привода 1.Р -зиновая лента транспортера 11 электризуется неподвижной щеткой 18, а барабан 5, па котором производится ломка нити - также неподвижной щеткой 19.0 Для надежного съема миниаттов с барабана б и с ленты...

Номер патента: 343309

Опубликовано: 30.08.1978

Авторы: Павлов, Шевинов

МПК: H01C 17/00

Метки: заготовок, отднльные, разделения, резисторов, цилиндрических, элементы

...заготовки резистора.На чертеже представлена схема предлагаемого устройства.Устройство содержит резиновый барабан 1 с вмонтированными в него параллельно расположенными ножами 2, базировщик 3 с эластичным наконечником 4, эластичный 2 прижим 5 и механизм деления нити на элементы, выполненный в виде набора параллельно расположенных ножей 6, к матически соединенных с приводным м низмом, не показанным на чертеже. Предлагаемое устроиство работает следлощим образомПри быстром опускании одного из ножей 6 на стеклянной нити между ножами 2 и 6 образуется строгая линия концентрации напряжений, по которым отделяется свободный конец нити. Одновременно с отделением элемснта нить под эластичным прижимом 5 перемещается влево и эластичный наконечник 4...

Номер патента: 1202430

Опубликовано: 07.06.1986

Авторы: Ирюшкин, Крейндлин, Лахманов, Миронов, Орлов, Скобло

МПК: G21C 17/06

Метки: длины, пружинного, реактора, сжатой, тепловыделяющего, фиксатора, части, элемента, ядерного

...показанном стрелкой на Фиг.2. Это перемещение происходитдо закрытия, таблеткой топливного столба 12 коллимационных каналов. Такое положение твэла относительно каналов коллиматоров соответствует минимальной средней частоте следова. ния импульсов с выходов детекторов 7.1, 7.2. Указанная частота обеспечивает на выходе измерителя 9 средней частоты напряжение ниже порогаотпускания порогового блока 10.3,что соответствует определенному вы 5 ходному сигналу, поступающему наблок 11 обработки информации. Аналогичные выходные сигналы поступаютна блок 11 обработки информации сдругих пороговых блоков 8,1, 8.2,1 Опороги отпускания которых превышаютпорог отпускания порогового блока 10,3.Блок перемещения передвигает твэлв обратную сторону. При...

Номер патента: 332504

Опубликовано: 01.01.1972

Авторы: Бойков, Бойцов, Крюков, Мерлин, Наумычева

МПК: H01C 17/00

Метки: автоматической, непроволочных, резисторов, сортировки, уровню

...контролируемого резистора и величиной балластного сопротивления (сопротивлением эталонного резистора 21 или 22) ввиду его незначительности пренебрегаем), усиливается предварительным усилителем 23 и поступает на калиброванный аттенюатор 24, с помощью которого производится перестройка автомата при переходе к контролю резисторов другого номинала, После аттенюатора 24 шумовой сигнал поступает на полосовой усилитель 25, где он усиливается лишь в определенном участке частного спектра, и затем выпрямляется детектором 26. Постоянное напряжение, пропорциональное эффективному значению измеряемых шумов, поступает далее на контролируемую контактами 28 нагрузку 27, работа которой связана с ритмом работы механизма. В момент включения...

Номер патента: 1580406

Опубликовано: 23.07.1990

Автор: Лавренюк

МПК: G06G 7/46

Метки: вычислительный, задач, переноса, процессора, решения, сеточного, теории, элемент

...к узлу с большим номером узловойточки,Если по моделируемой оси нет переноса, то на управляющие вход 35 ключа 15 и вход 36 ключа 14 управляющиесигналы не поступают, ключи 14 и 15разомкнуты, и накопительные конденсаторы не осуществляют перенос электри"ческого заряда, имитирующего межузловой теплоперенос, Режимы работы накопительных конденсаторов 16.1-16.3в зависимости от задаваемых управляющих сигналов приведены в таблице(фиг.4).В первый период времени на вход26 поступает прямоугольный импульс,длительность которого определяетсяусловиями решаемой задачи (В=ах/К),на вход 36 поступает сигнал, длительность которого определяется условиемоднонаправленного переноса, на входы29 и 30 последовательно поступаютпрямоугольные импульсы,...
