Устройство для выделения из результата решения производящей функции для сочетаний

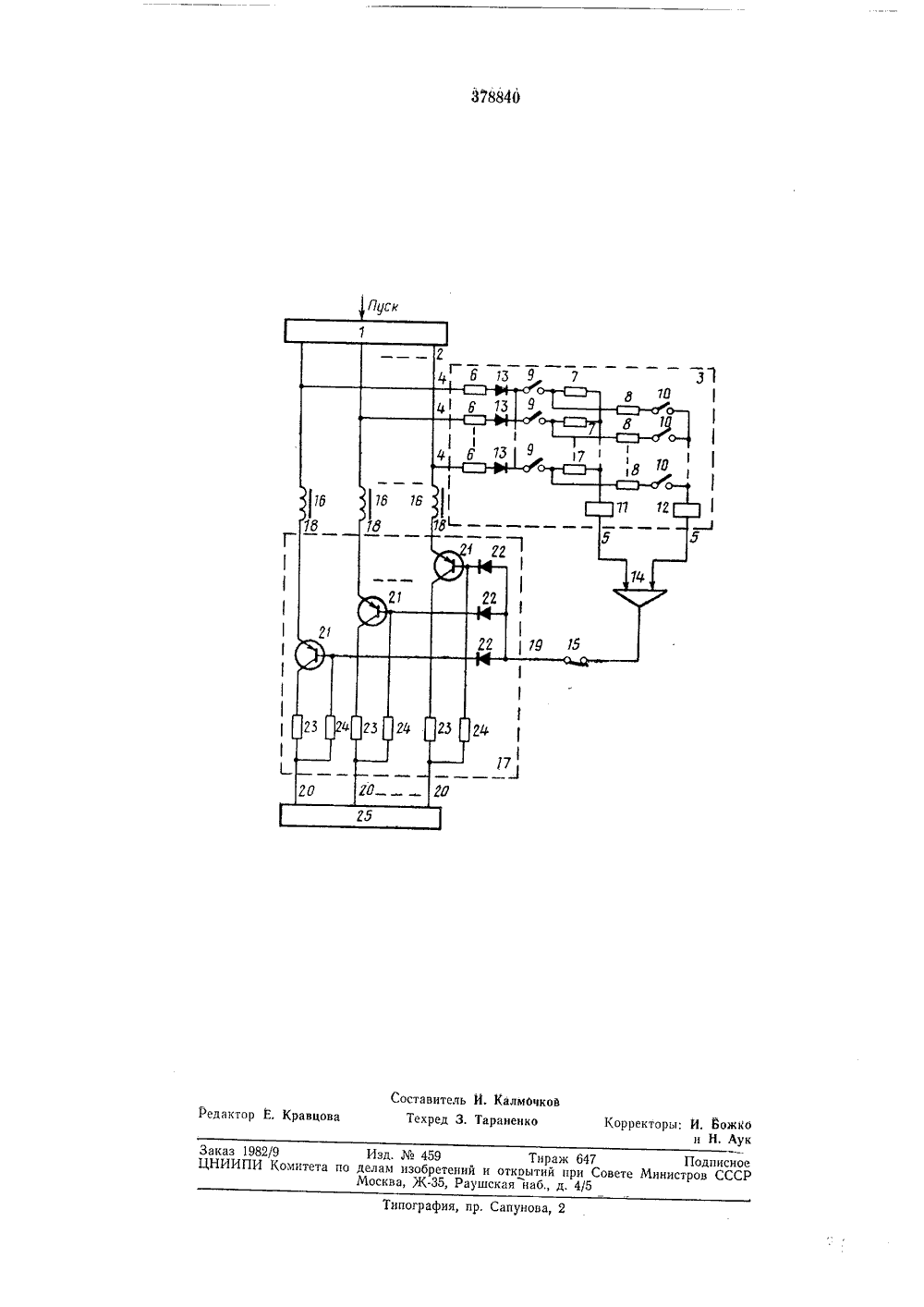

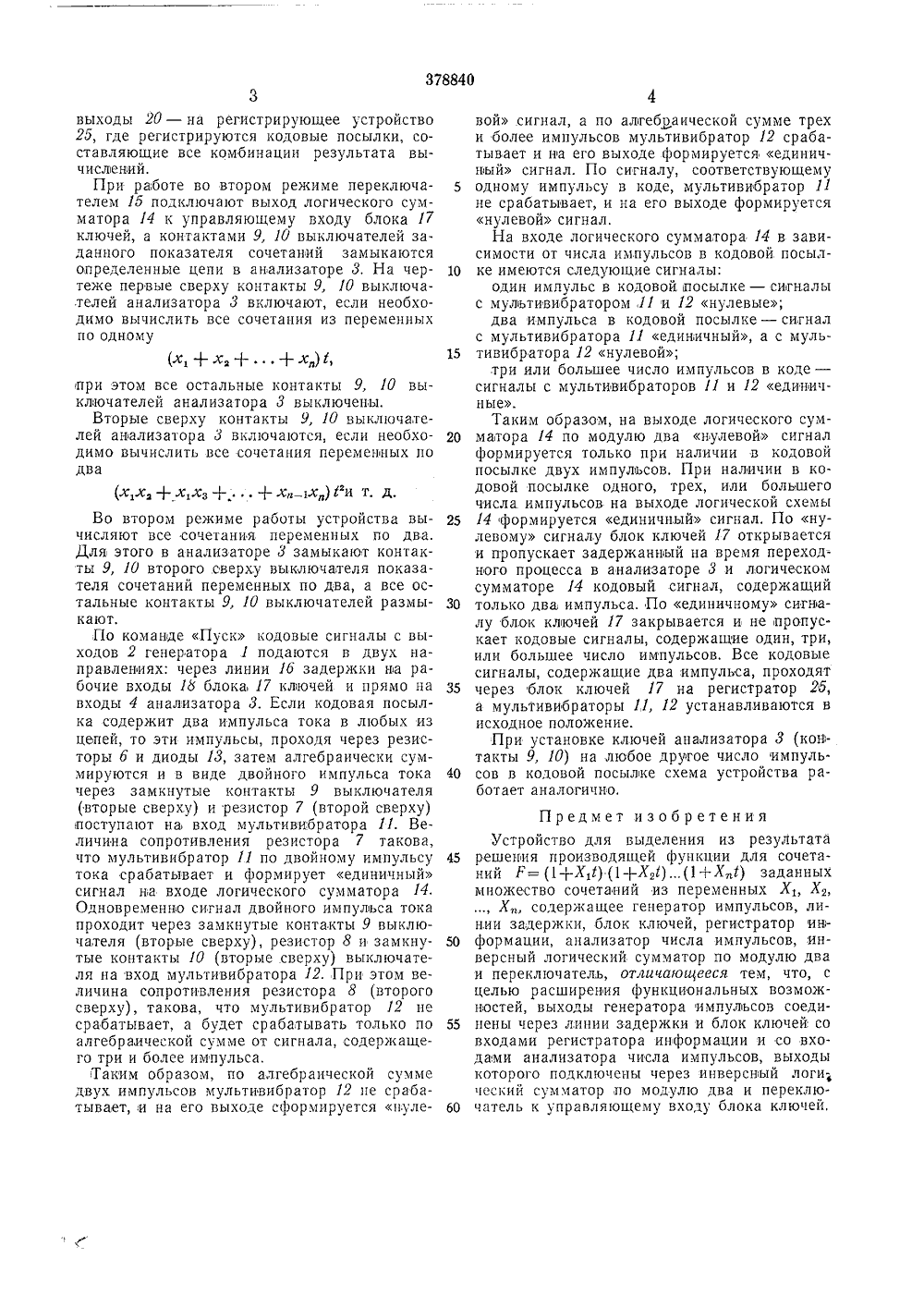

378840 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союэ Советских Социалистических Республик( 1663575/18-24) аявлено ЗО,Ч 1,197 л. б 061 7/О исоединением з явки оритет комитет по делам эобретений и открытий при Совете Министров СССР1973. Бюллетень1 ликовано 18. ДК 681.325.65 (088,8 Дата опубликования описания 19.И 1.197 Авторыизобретени. Е. Чистяков и В, И. Яновс аявитель СТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ ИЗ РЕЗУЛЬТАТА РЕШЕ ПРОИЗВОДЯЩЕЙ ФУНКЦИИ ДЛЯ СОЧЕТАНИЙ Р=(1+Х,1)(1+Х,1)(1+Х 1) ЗАДАННЫХ МНОЖЕСТВ СОЧЕТАНИЙ ИЗ ПЕРЕМЕННЫХ ХХ,ХИ Изобретение относится к автоматике и вычислительной технике и может быть использовано в системах контроля.Известно устройство для определения значений функции, представляющих алгебраическую сумму сочетаний из одной и несколькихпеременных, содержащее генератор импульсов, линии задержки, блок ключей, регистратор информации, анализатор числа импульсов,логический сумматор и переключатель. 10Однако с помощью этого устройства нельзяопределить сами сочетания переменных в указанных функциях.Предложенное устройство отличается тем,что выходы генератора импульсов соединены 15через линии задержки и блок ключей со входами регистратора информации и со входамианализатора числа импульсов, выходы которого подключены через инверсный логическийсумматор по модулю два и переключатель к 20управляющему входу блока ключей,Это позволяет расширить функциональныевозможности устройства.На чертеже изображено предлагаемое уст=ройство, Оно содержит генератор импульсов 251 с выходами 2, анализатор 3 числа импульсов со входами 4 и выходами 5, содержащий,например, резисторы б, 7 и 8, выключателизаданных показателей сочетаний с контактными парами 9, 10, ждущие мультивибраторы 30 1, 12, диоды 18, Устройство содержит также инверсный логический сумматор 14 по модулю два, переключатель 15, линии 1 б задержки, блок 17 электрических ключей с рабочими 18 и управляющим 19 входами и выходами 20, ьыполненный, например, на триодах 21, диодах 22, резисторах 28, 24, и регистратор 25 информации.Устройство может работать в режиме вычисления полного результата производящей функции (первый режим), а также в режиме, при котором вычисляются только сочетания, объединяемые заданным ,показателем сочетаний из множестваР 1 а(второи режим).При работе в первом режиме переключателем 15 отключается от блока 17 ключей выход логического сумматора 14. На управляющий вход 19 подается нулевой сигнал, который обеспечивает его открытое состояние.По команде Пуск генератор 1 вступает в работу и формирует сигналы двоичного кода с частотой следования , и при сформировании 2" различных кодовых посылок он автоматически выключается, Кодовые сигналы с выходом 2 генератора 1 через линии задержки, 1 б поступают на входы 18 открытого по всем каналам блока 17 ключей и через его45 50 55 60 3выходы 20 - на регистрирующее устройство 25, где регистрируются кодовые посылки, составляющие все комбинации результата вычислений.При работе во втором режиме переключателем 15 подключают выход логического сумматора 14 к управляющему входу блока 17 ключей, а контактами 9, 10 выключателей заданного показателя сочетаний замыкаются определенные цепи в анализаторе 3. На чертеже первые сверху контакты 9, 10 выключателей анализатора 3 включают, если необходимо вычислить все сочетания из переменных по одному(х, +х,х)1,при этом все остальные контакты 9, 10 выключателей анализатора 3 выключены.Вторые сверху контакты 9, 10 выключателей анализатора 3 включаются, если необходимо вычислить все сочетания переменных по два(хатха + ххз + + хп - гхд)1 и т дВо втором режиме работы устройства вычисляют все сочетания переменных по два, Для этого в анализаторе 3 замыкают контакты 9, 10 второго сверху выключателя показателя сочетаний переменных по два, а все остальные контакты 9, 10 выключателей размыкают.Г 1 о команде Пуск кодовые сигналы с выходов 2 генератора 1 подаются в двух направлениях: через линии 16 задержки на рабочие входы 18 блока 17 ключей и прямо на входы 4 анализатора 3. Если кодовая посылка содержит два импульса тока в любых из цепей, то эти импульсы, проходя через резисторы б и диоды 13, затем алгебраически суммируются и в виде двойного импульса тока через замкнутые контакты 9 выключателя (вторые сверху) и резистор 7 (второй сверху) поступают на вход мультивибратора 11. Величина сопротивления резистора 7 такова, что мультивибратор 11 по двойному импульсу тока срабатывает и формирует единичный сигнал на входе логического сумматора 14 Одновременно сигнал двойного импульса тока проходит через замкнутые контакты 9 выключателя (вторые сверху), резистор 8 и замкнутые контакты 10 (вторые сверху) выключателя на вход мультивибратора 12. При этом величина сопротивления резистора 8 (второго сверху), такова, что мультивибратор 12 не срабатывает, а будет срабатывать только по алгебраической сумме от сигнала, содержащего три и более импульса.Таким образом, по алгебраической сумме двух импульсов мультивибратор 12 не срабатывает, и на его выходе сформируется пуле 5 10 15 20 25 30 35 40 вой сигнал, а по алгебпаической сумме трех и более импульсов мультивибратор 12 срабатывает и на его выходе формируется единичный сигнал. По сигналу, соответствующему одному импульсу в коде, мультивибратор 11 не срабатывает, и на его выходе формируется нулевой сигнал.На входе логического сумматора 14 в зависимости от числа импульсов в кодовой посылке имеются следующие сигналы:один импульс в кодовой посылке - сигналы с мультивибратором 11 и 12 нулевые;два импульса в кодовой посылке - сигнал с мультивибратора 11 единичный, а с мультивибратора 12 нулевой;три или большее число импульсов в коде - сигналы с мультивибраторов 11 и 12 единичные.Таким образом, на выходе логического сумматора 14 по модулю два нулевой сигнал формируется только при наличии в кодовой посылке двух импульсов. При наличии в кодовой посылке одного, трех, или большушего числа импульсов на выходе логической схемы 14 формируется единичный сигнал. По нулевому сигналу блок ключей 17 открывается и пропускает задержанный на время переходного процесса в анализаторе 3 и логическом сумматоре 14 кодовый сигнал, содержащий только два, импульса. По единичному сигналу блок ключей 17 закрывается и не пропускает кодовые сигналы, содержащие один, три, или большее число импульсов. Все кодовые сигналы, содержащие два импульса, проходят через блок ключей 17 на регистратор 2 б, а мультивибраторы 11, 12 устанавливаются в исходное положение,При установке ключей анализатора 3 (контакты 9, 10) на любое другое число импуль. сов в кодовой посылочке схема устройства работает аналогично,Предмет изобретенияУстройство для выделения из результата решения производящей функции для сочетаний Р= (1+Х,1) (1+Х,1)(1+ Хп 1) заданных множество сочетаний из переменных ХХ , Х, содержащее генератор импульсов, линии задержки, блок ключей, регистратор ин- формации, анализатор числа импульсов, инверсный логический сумматор по модулю два и переключатель, отгичаюгиееся тем, что, с целью расширения функциональных возможностей, выходы генератора импульсов соединены через линии задержки и блок ключей со входами регистратора иноформации и со входами анализатора числа импульсов, выходы которого подключены через инверсный логи-, ческий сумматор по модулю два и переключатель к управляющему входу блока ключей,Подписноепетров СССР Заказ 1982/9ЦНИИПИ Комитета п Изд. М 459 лам изобрет осква, Ж,Тираж 647откоытий при Совете М кая наб д. 4/5 ииРау Типография пр Сапунова 2 Составитель И. Калмочкой Редактор Е. Кравцова Техред 3. Тараненко Корректоры; И. Божко и Н. Аук
