Амплитудно-временной регенератор сигналов

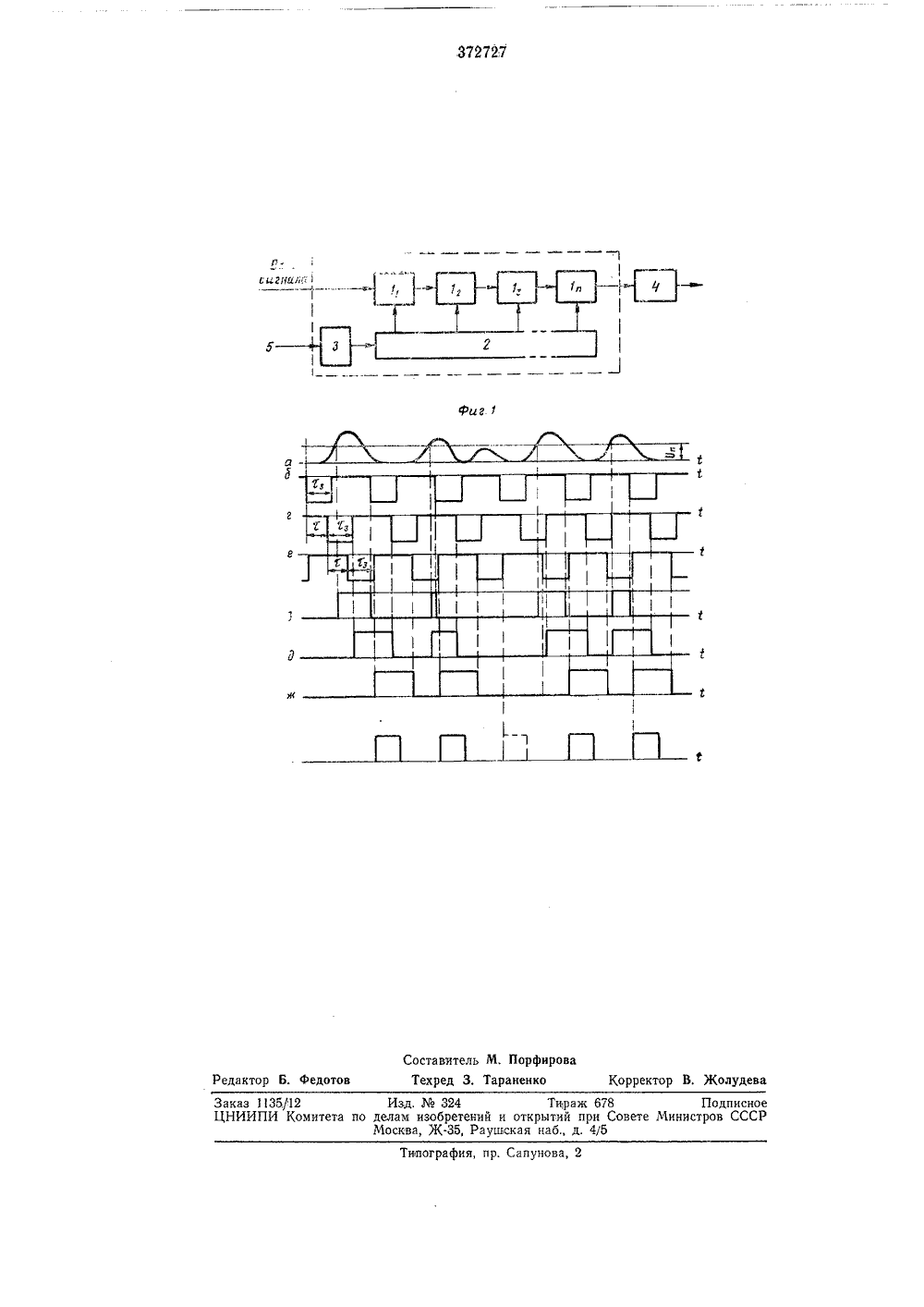

ОП ИИЗОБРЕТЕНИЯ ьоюа Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 29 111,1971 ( 1642226/26с присоединением заявкиМ. Кл. Н 041 25/6Н 031 3/12 лам Комитет изобретеиийпри Саве риорит ткрытий ДК 621.394.646(О 88 Опубликовано 01,111.1973. Бюллетен Дата опубликования описания 28,1 Ч13 те МииистСССР 3 Автор изобретения. И. Гейшис яв,ите АМПЛИТУДНО-ВРЕМЕННОЙ РЕГЕНЕРАТОР СИГНАЛ на фиг. 2 - временные ной связи, но в аппаязи с имИзобретение относится к проводУстройство может быть использоваратуре широкополосных систем свпульсно-кодовой модуляцией.Известны амплитудно-временные регенераторы сигналов, содержащие формирователь импульсов запрета, подключенный к блоку временной задержки с отводами, пороговые устройства с двумя устойчивыми положениями и формирователь выходных импульсов. Известные устройства выполняют амплитудную селекцию сигнала по пороговому уровню и временную селекцию узким, по сравнению с длительностью импульса сигнала по пороговому уровню, стробирующим импульсом тактовой частоты. Однако в условиях значительных флюктуаций временных положений, длительности и формы регенерируемых импульсов в подобных устройствах возникают ошибки из-за несовпадения во времени превышения импульсом сигнала порогового уровня и стробирующего импульса.С целью повышения стабильности временных положений фронтов регенерируемых импульсов, в описываемом регенераторе сигналов отводы блока временной задержки подключены ко вторым входам пороговых устройств.На ф иг. 1 изображена функциональная схеМа регенератора;диаграммы.Регенератор содержит тг пороговых устройств 1, блок 2 временной задержки импульсов запрета, формирователь 8 импульсов запрета определенной длительности, формирователь выходных импульсов 4.Источник цифрового сигнала соединен ссигнальным входом первого порогового уст ройства (ПУ) с двумя устойчивыми состояниями 11. Стробирующий вход ПУ соединен с первым отводом блока 2, вход которого подключен к выходу формирователя 3. Вход формирователя соединен с источником им пульсов тактовой частоты 5.Выход каждого ПУ подключен к сигнальному входу следующего ПУ, стробирующий вход которого соединен с соответствующим отводом блока 2, обеспечивающим задержку 20 импульсов запрета на время т относительноимпульсов запрета предыдущего ПУ. Выход последнего ПУ 1 подключен ко входу формирователя выходных импульсов сигнала 4, выход которого является выходом регенера тора.Временные диаграммы представлены дляслучая п=З. Импульсы исходного сигнала (фиг. 2,а), подлежащая регенерации, поступают на сигнальный вход ПУ 1,. При превы шении сигналом порогового уровня Си ПУ 1,и при отсутствии импульса запрета на его стробирующем входе (фиг. 2,б) ПУ 1 переключается из исходного состояния О в состояние 1 (фиг. 2,в). Достоверность этого события обеспечивается предварительной фазировкой источника тактовых импульсов и выбором длительности импульсов запрета, Перепад сигнала с выхода ПУ 1подается при этом на сигнальный вход ПУ 1, При отсутствии импульса запрета на стробирующем входе ПУ 1, (фиг. 2,в) или по окончании его действия ПУ 1 переключается из исходного состояния О в состояние 1 (фиг. 2,д), и перепад сигнала с выхода ПУ 1, подается на сигнальный вход ПУ 1,. Аналогично процесс последовательного переключения проходит во всех остальных ПУ, В исходное состояние ПУ возвращаются передними фронтами соответствующих импульсов запрета (фиг. 2,б, г, е).Этот процесс происходит последовательно от ПУ 1 к ПУ 1 п в соответствии с временными сдвигами в цепи распределения импульсов запрета.После прохождения импульса сигнала через ПУ 1, передний фронт соответствующего импульса запрета фиксирует величину и временное положение заднего фронта импульса сигнала. Временное положение переднего фронта определяется параметрами импульса входного сигнала (временем появления, крутизной нарастания переднего фронта). Величины фронтов импульса на выходе ПУ 1, определяются временем переключения ПУ. Таким образом длительность импульса на выходе ПУ 1 и момент его появления зависят от параметров импульса второго сигнала.Импульсы запрета на стробирующих входах ПУ 1 ПУ 1 ПУ 1, последовательно задержаны на интервал времени т, меньший длительности импульсов запрета тэ (т(тз). На тот же интервал времени последовательно смещаются временные зоны работы этих устройств. При этом на величину, равную интервалу задержки импульсов запрета, последовательно сокраш,ается зона неопределенности появления переднего фронта импульса сигнала на выходе ПУ, зависящая от параметров регенерируемого сигнала. Задний фронт импульса сигнала также последовательно смещается на величину, равную интервалу задержки импульсов запрета. Можно показать, что при выполнении определенных условий неопределенность временного положения переднего фронта импульса сигналана выходе последнего ПУ может быть сведена к заданной допустимой величине либо к5 нулю (фиг. 2,яс). В последнем случае этанеопределенность будет характеризоватьсялишь разбросом времени переключения последнего ПУ.Путем последовательного сокращения зоны10 неопределенности появления переднего фронта регенерируемого импульса достигаетсястабилизация временных параметров регенерируемых импульсов в условиях значительных флюктуаций временного положения, дли 15 тельности и формы импульсов на входе регенератора,Формирователь выходных импульсов 4 приводит регенерированные импульсы сигналак виду, удобному для последующей передачи20 (например, фиг. 2,и),Требуемое число пороговых устройств гопределяется параметрами регенерируемогосигнала и заданной степенью временной регенерации,25 Для полной регенерации требуемое количество ПУ определяется соотношениемТ - ,с30 1 - тгде Т - период тактовой частоты;1 - длительность импульса регенерируемого сигнала по пороговому уровню;35 , - время переключения, используемоев ПУ;у - коэффициент перекрытия во времени действия импульсов запрета соседних ПУ (у=О - 1).40Предмет изобретенияАмплитудно-временной регенератор сигналов, содержащий формирователь импульсов запрета, выход которого подключен ко входу 45 блока временной задержки с отводами, последовательно соединенные пороговые устройства с двумя устойчивыми положениями и формирователь выходных импульсов, отличающийся тем, что, с целью повышения ста бильности временных положений фронтов регенерируемых импульсов, отводы блока временной задержки подключены ко вторым входам пороговых устройств.372727и, изида: 1 1 1фиг 1ПСоставитель М, Порфироваактор Б. федотов Техред 3, Тараненко Корректор В, Жолудев Заказ 1135/12 Изд.324 Тираж 678 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
