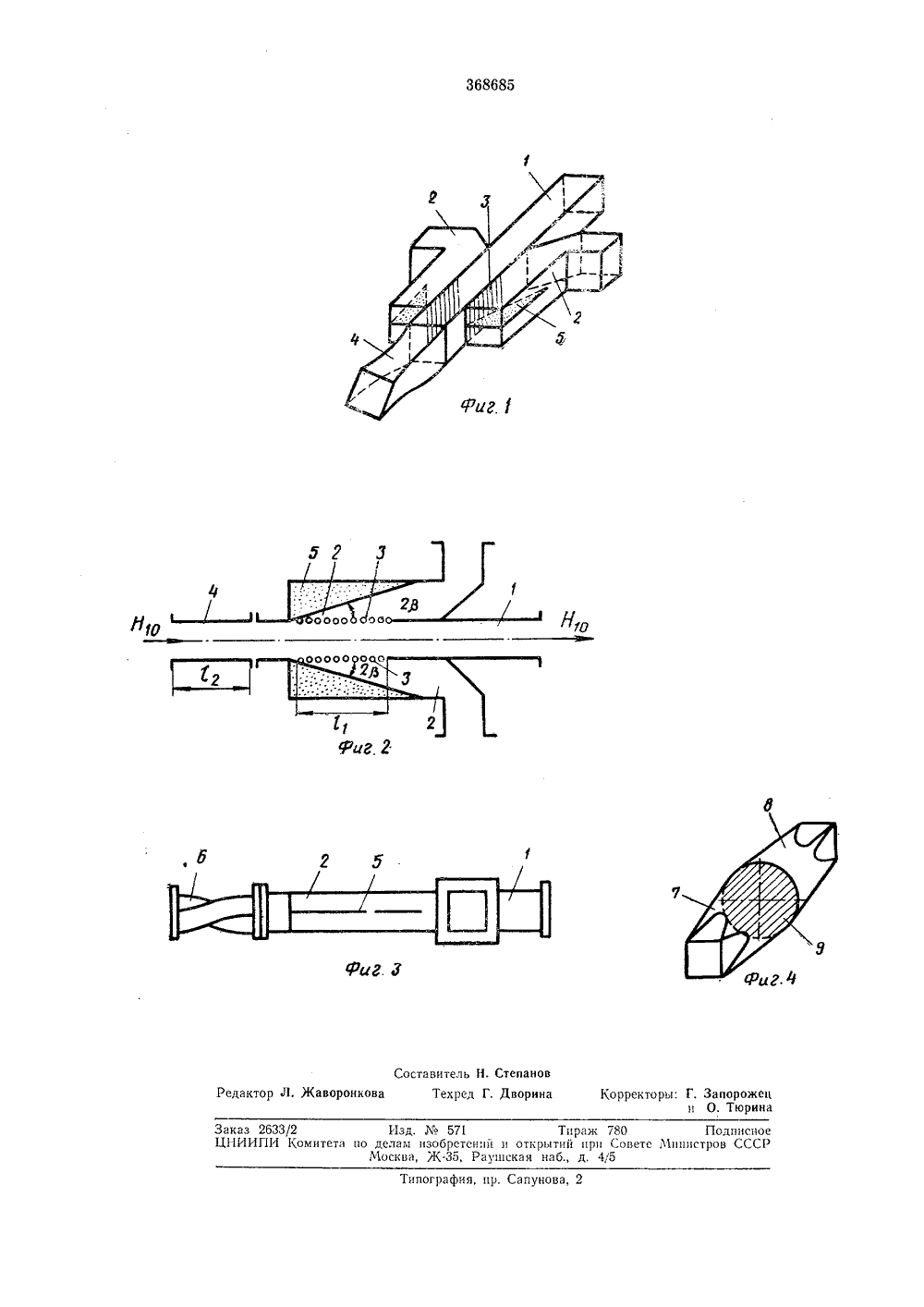

О П И С А Н И Е 368685ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республик, осударственный комитет Совета Министров СССР не делам изобретений и открытииУДК 621,372,832.4 (088.8) ООЗ вЯютфи М 1 БРБЛ 1 ОТ АвторизобретенияЗаявитель В. В. Удалов Ордена Трудового Красного Знамени Институт радиотехники и электроники АН СССРПОЛЯРИЗАЦИОННЫЙ НАПРАВЛЕННЫЙ ОТВЕТВИТЕЛЪ В МНОГОВОЛНОВЫХ ПРЯМОУГОЛЪНЪХ ВОЛНОВОДАХ Изобретение относится к технике СВЧ и может быть применено для направленного ответвления части энергии электромагнитных волн миллиметрового и децимиллиметрового диапазона, распространяющихся в закрытом металлическом волноводе.Известны поляризационные направленные ответвители в многоволновых прямоугольных волноводах, содержащие основной и два развернутых относительно основного на 90 дополнительных волновода, имеющих вдоль общих стенок симметричную систему связи с основным волноводом в виде мелкопериодической металлической решетки. Эти ответвители технологически сложны и не обеспечивают требуемую развязку между каналами.С целью получения направленного ответвления с переменной связью и поляризационной развязкой, предлагаемый ответвитель дополнительно содержит сменную волноводную скрутку, установленную перед решетками в основном волноводе, и клинообразные поглощающие пленки с кромкой, расположенной под двойным собственным углом низшего типа волны относительно оси основного волновода, Пленки установлены в плоскости поляризации в начале дополнительных волноводов.На фиг. 1 показан описываемый ответвитель, общий вид; на фиг. 2 - то же, вид сверху в разрезе; на фиг. 3 - ответвитель с расщепителем поляризации на входе, вид сбоку", на фиг. 4 - расщепитель поляризации с решетчатой структурой.5 Поляризационный направленный ответвитель выполнен на многоволновых прямоугольных волноводах - основном 1 н двух развернутых относительно основного на 90 дополнительных волноводах 2, имеющих вдоль об щих стенок симметричную систему связи сосновным волноводом 1 в виде мелкопериоднческой решетки 3 с участком связи длиной 1,.Перед решеткой в основном волноводе установлена сменная волноводная скрутка 4 дли ной 1 поворачивающая плоскость первой поляризации на угол О.В начале дополнительных волноводов 2установлены в плоскости поляризации клинообразные поглощающие пленки 5 с кромкой, 20 расположенной под двойным собственнымуглом 2 р низшего типа волны относительно оси основного волновода 1 ф - угол Бриллюэна низшей волны).Работа ответвителя основана на том, что 25 мелкопериоднческпе решетки 8 излучаюттолько волны второй поляризации, при этом дополнительные волноводы 2 принимают эти волны, а поглощающая пленка 5 осуществляет пространственную селекцию по типам 30 волн. Параметры мелкопериодпческой решетки определяются диапазоном рабочих волн,коэффициентом связи через решетку, направленностью, потерями по первой поляризации.Рабочей волной в предложенном ответвителе, работающем в режиме сильной многоволнистости, является низкая магнитная волна Н,о. После поворота волноводной скрутки4 на угол О появляется линейно-поляризованная магнитная волна под тем же углом, которую можно представить в виде суммыволн Ни Ню 1, связанных между собой коэффициентом связи 5;, равнымв 8 й+ л,Ф1 /т - зЖ/ЬОгде Ф=12ЛО - угол скрутки;Ю, - длина скрутки;ЙЬ - постоянные распространения первойи второй поляризаций соответственно.Возможность простого расчета коэффициента связи 5;, позволяет легко проводитькалибровку этого сменного участка ответвителя,В варианте ответвителя с плавной регулировкой по коэффициенту связи вместо сменной калиброванной скрутки применяется переменный расщепитель б поляризации, например, на решетчатой структуре (фиг. 4) с конусными переходами 7 и 8 на круглое вращающееся сочленение, в котором помещается решетка 9.Конусы и решетка рассчитываются в диапазоне на заданное КСВН, уровень волн высших типов первой поляризации и уровень волн второй ответвляемой поляризации.Амплитуды волн второй поляризации в этом случае пропорциональны ЯпО, что позволяет создавать удобную для работы конструкцию.10Предмет изобретенияПоляризационный направленный ответвитель в многоволновых прямоугольных вол новодах, содержащий основной и два развернутых относительно основного на 90 дополнительных волновода, имеющих вдоль общих стенок симметричную систему связи с основным волноводом в виде мелкопериодической 20 металлической решетки, отличающийся тем,что, с целью получения направленного ответвления с псременной связью и поляризационной развязкой, ответвитель дополнительно содержит сменную вол новодную скрутку, 25 установленную перед решетками в основномволноводе, и клинообразные поглощающие пленки с кромкой, расположенной под двойным собственным углом низшего типа волны относительно оси основного волновода, при З 0 этом пленки установлены в плоскости поляризации в начале дополнительных волноводов.368685 Уиг Г Заказ 2633/2 Изд. М 571 Тираж 780 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква, Ж.35, Раушская наб., д. 4/5 Тип ия, п 1. Сапунова,Составитель Н. Степанов Редактор Л. Жаворонкова Техред Г. Дворина Корректоры: Г. Запорожец и О. Тюрина
