Способ определения электродов, вызб1ваю1цих

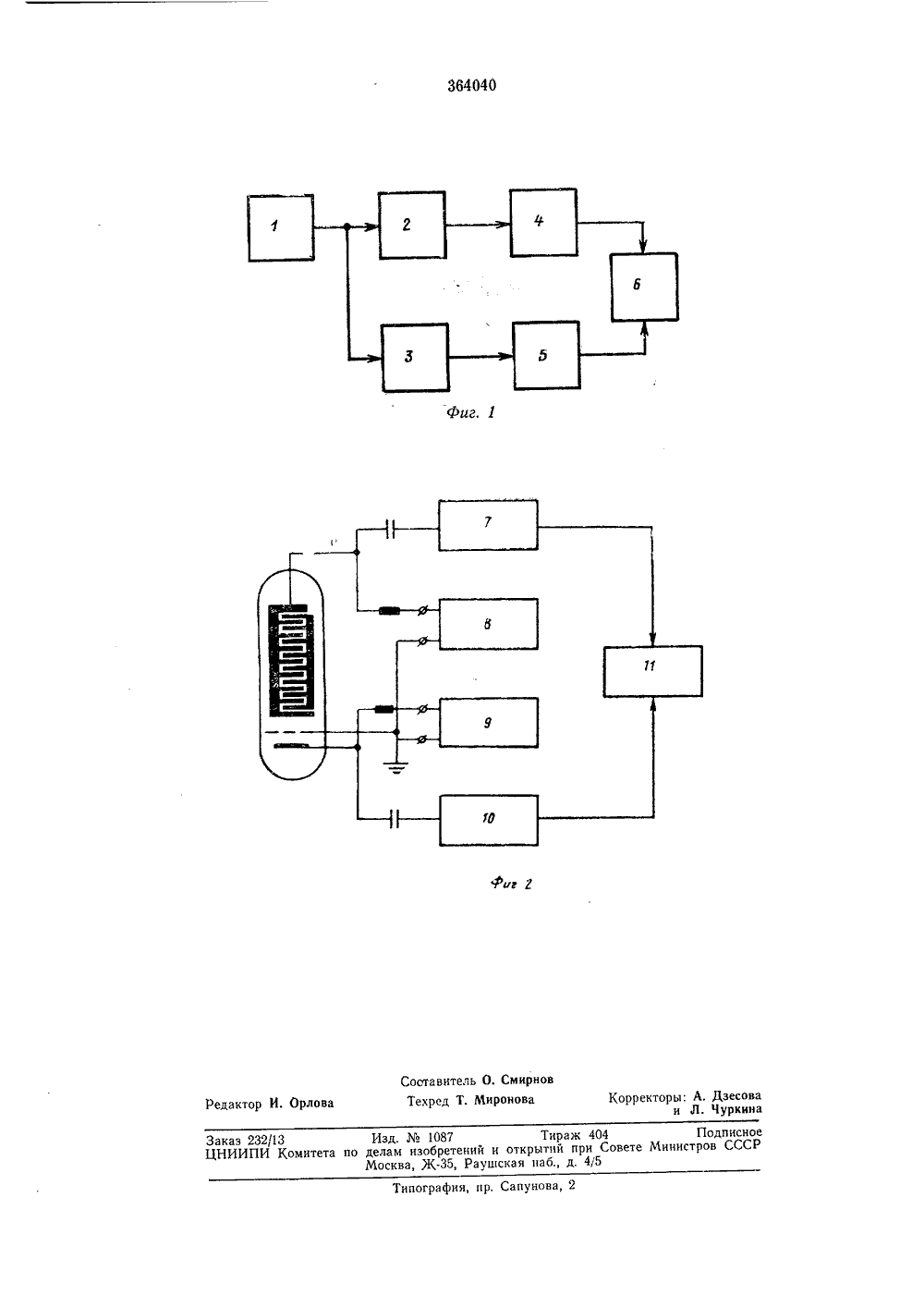

364040 О 11 И С А Н И Е ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ависимое от авт. свидетельствааявлено 27,1,1969 ( 1300504/26-25) Н 0 Ц 9/42 рисоединением заявкиНомитет по делам зобретений и открыти при Совете Министров риоритет публиковано 25.Х 1.1972. Бюллетень4 за 1973 ата опубликования описания 9.11.1973ДК 621,385;620.178.53 (088,8) Авторыизобретения Пугачев и Ю. Д. Язык Г. Г, Бунин, Е, П. Киянов явитель ПРЕДЕЛЕНИЯ ЭЛЕКТРОДОВ, ВЫЗЫВАЮЩИХНАНСНОЕ УВЕЛИЧЕНИЕ ВИБРОШУМОВЭЛЕКТРОВАКУУМНЫХ ПРИБОРОВ СПОСОБ РЕприбо а рез вакуумного Р лостности н он электрода.Цель достигается реляционныи анал торые выделяются ющие напряжения ченных в цепи пит модуляция выходно На фиг. 1 представлена блок-схема устроиства для измерения коэффициентов корреляции между составляющими виброшумов в выходном сигнале генератора, на фиг. 2 - блоксхема устройства для измерения коэффициентов корреляции между виброшумами, которые появляются на сопротивлениях за счет модуляции межэлектродных емкостей. С помощью этих двух устройств можно реализовать предлагаемый способ.В первой схеме исследуемый прибор 1 подсоединен через амплитудный детектор 2, частотный детектор 3 и усилители 4, 5 низкой частоты к коррелятору б.При колебаниях какого-либо электрода, например, в лампе обратной волны, одновременно модулируются амплитуда и частота генератора, а также токи в электродах лампы.В зависимости от того, какой электрод колеблется, модуляция амплитуды и модуляция Изобретение может быть использовано дляопределения основных находящихся внутриприбора источников повышенного виброшумапри разработке, модернизации и в процессепроизводства электровакуумных приборов.Известен способ определения электродов,вызывающих повышенный виброшум радиоламп с симметричными относительно катодаэлектродами, когда такая лампа вибрируетна частотах, значительно меньших резонансных для этих электродов.Однако известный способ пригоден для выявления источников виброшумов только привынужденных колебаниях электродов на низких частотах вибрации, которые значительноменьше резонансных частот электродов; навысоких частотах вибрации (порядка единицкилогерц и более) появляется произвольныйфазовый сдвиг между колебаниями стола(штока) вибростенда и колебаниями электродов лампы. Таким образом, известный способне позволяет определять электроды, вызывающие увеличение виброшума лампы на резонансных частотах электродов. Кроме того,способ применим только для ламп со специальной конструкцией - с симметричными относительно катода электродами,Цель изобретения - обеспечение возможности определения электродов, вызывающихрезонансное увеличение виброшумов электро без нарушения его цеансной частоте каждого тем, что проводят корз виброшумов лампы, кокак переменные составляна сопротивлениях, вклюания электродов, или как го сигнала каскада.50 55 60 частоты сигнала синфазны или противофазны.При колебаниях фокусирующего электрода или катода модулируется ток луча за счет изменения расстояния между этими электродами. Увеличение тока луча приводит к увеличению амплитуды генерируемых колебаний и к уменьшению частоты при любых режимах питания анода и замедляющей системы.При колебаниях фокусирующсго электрода или катода коэффициент корреляции между амплитудными частотными виброшумами отрицателен независимо от режима питания ЛОВ.Модуляция амплитуды и частоты ЛОВ при колебаниях замедляющей системы или анода происходит за счет изменения времени пролета электронов в изменяющемся по расстоянию промежутке замедляющая система анод.В ЛОВ с электростатической фокусировкой частота генератора перестраивается напряжением ", где с/напряжение анода, а2сгзс - напряжение на замедляющей системе, С увеличением этого напряжения частота ЛОВ монотонно увеличивается, а амплитудная характеристика имеет возрастающие и убывающие склоны.В зависимости от того, на каком склоне амплитудной характеристики работает лампа (возрастающем или убывающем) модуляции частоты и амплитуды сигнала, вызванного колебаниями замедляющей системы или анода, синфазны или противофазны.Коэффициент корреляции между амплитудными и частотными виброшумами ЛОВ при работе ее на возрастающем склоне амплитудной характеристики положителен, а при работе на убывающем склоне отрицателен.Сравнивая между собой по знаку коэффициенты корреляции, измеренные на резонансных частотах вибрации электродов лампы, и сравнивая их со знаками крутизны амплитудных и частотных характеристик лампы, можно разделить промежутки катод - фокусирующий электродфокусирующий электрод - анод и анод - замедляющая система.В режиме вибрации электровакуумного прибора происходит модуляция величин мекэлектродных емкостей. Соответствующее измерительное устройство (фиг. 2) содержит усилитель 7 низкой частоты, источники 8 и 9 постоянного тока, усилитель 10 низкой частоты и коррелятор 11, Измерения производят в режиме работы прибора без токоотбора (выключено напряжение накала).Модуляция величин межэлектродных емкостей приводит к появлению на них переменных напряжений при условии включения больших сопротивлений (порядка 1 Мом) между электродами и блоками питания, При 5 ю 15 20 25 Зо 35 40 45 Предмет изобретенияСпособ определения электродов, вызывающих резонансное увеличение в иброшумов электровакуумных приборов путем измерения и последующего анализа этих шумов, отгичаюигийся тем, что, с целью определения электродов, вызывающих виброшум на резонансных частотах при механических возмущениях прибора, регистрируемые сигналы виброшума подводят к коррелятору для определения величины и знака корреляционной связи между этими сигналами на каждой резонансной частоте и по характеру корреляции устанавливают электроды, вызывающие резонансные увеличения виброшума.364040 Фиг. 1 Редактор И. Орлова Заказ 232/13 Изд.1087 Тираж 404 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 Составитель О. СмирновТехред Т. Миронова Корректоры: А. Дзесова и Л. Чуркина
