Приспособление к сортировкам для распределения сортируемой смеси по решетам

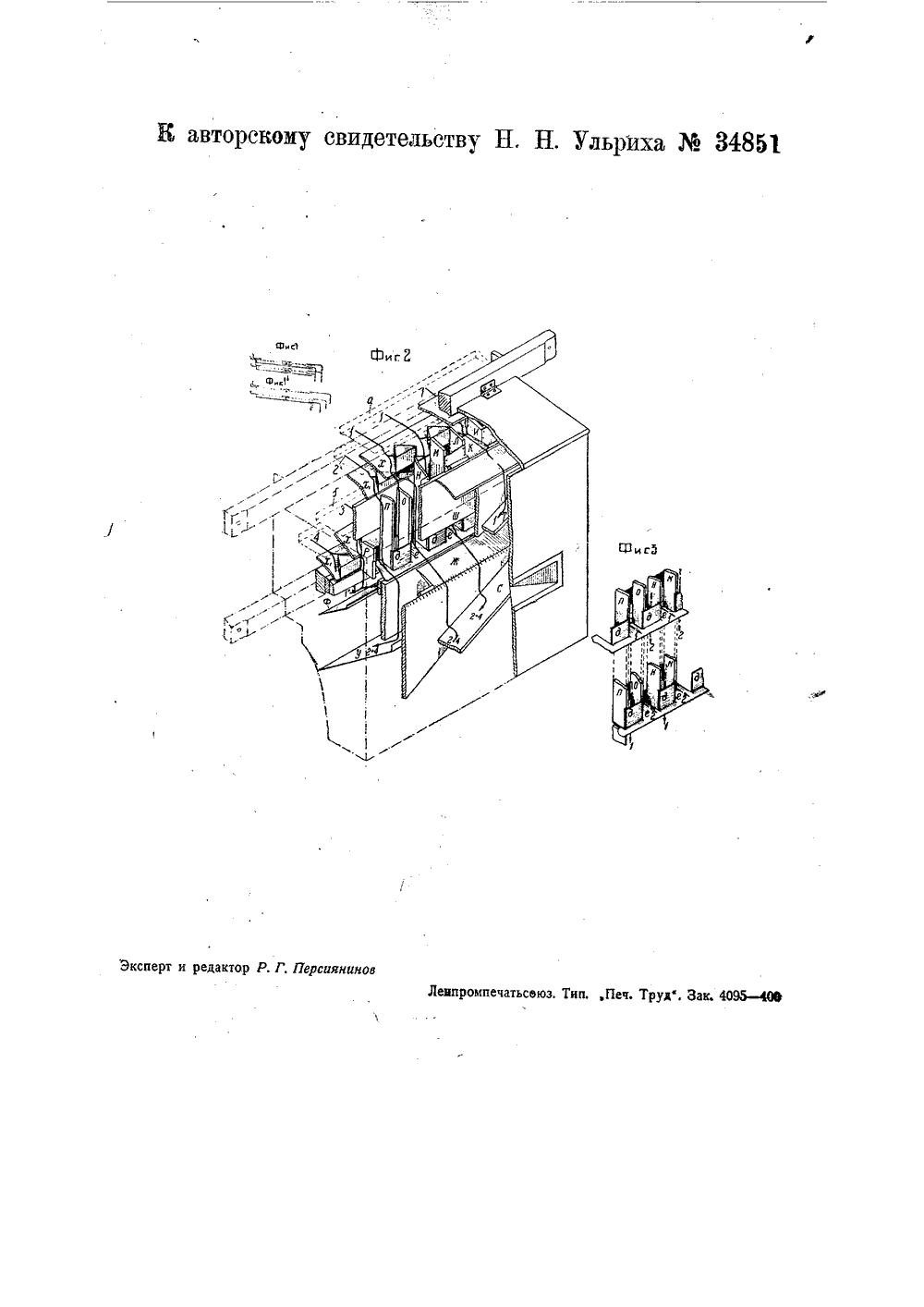

ф 3485 ТЕНИЕ ТВО НА И ОПИСЯН ления испособления к сортировкам для расп сортируемой смеси по решетам Н. Ульриха, заявленперв.129227).публиковано 28 февра К авторскому свидетельству Н,1933 года (спр. о О выдаче авторского свидетельства о(570 Класс 45.е 34- 4 с, кеФ СНОЕ СВИЙЕТЕ Предлагаемое приспособление к решетным сортировкам может быть использовано в универсальных машинах, в которых в зависимости от вида сортируемого материала необходимо изменить последовательность прохождения смеси по отдельным решетам.Приспособление выполнено в виде взаимночередующихся каналов, распределяющих сортируемый материал по решетам, причем для изменения направления движения отдельных фракций смеси по решетам в нем применены наклонно расположенные клапана, установленные с возможностью передвижения в прорезах стенок каналов и служащие для выведения из последних той или иной фракции сортируемой смеси,На чертеже фиг. 1 и 1 изображают две основные схемы распределения сор. тируемой, смеси по решетам; фиг. 2 - общий перспективный вид предлагаемого приспособления с частичным разрезом; фиг. 3 - детали приспособления.Предлагаемое приспособление применяется, главным образом, в решетных сортировках с двумя парами решет, расположенных друг под другом так, что верхняя пара имеет наклон в одну сторону, а нижняя - в другую, Под каждым решетом имеется скатная доска, причем скатные доски, расположенные под верхними решетами каждои пары, выполнены выдвижными. В начале верхних решет обеих пар установлен распределитель смеси того или иного устройства, который позволяет разделить поступающий на решета материал поровну между обоими решетами или направить его только на верхнее решето В первом случае (фиг. 1") скатная доска под верхним решетом, устанавливаемая на своем месте, и пара решет дают четыре фракции: два схода и два прохода, которые по своему составу одинаковы и могут быть поэтому соединены попарно, как показано на фиг, 1". Воьвтором случае (фиг, 1 ) скатная доска из-под верхнего решета снимается и проход через верхнее решето поступает на нижнее, где в свою очередь разбивается на две части: проход и 1 сход. Таким образом, в этом случае верхняя пара решет дает три выхода. Нижняя пара решет (на схеме не показана) устроена так же, как и верхняя. В отношении впуска материала на нижнюю дару решет должна быть предусмотрена возможность направлять его по разному, а именно: пускать материал параллельно по обоим решетам, деля его пополам на распределительном приспособлении, или пускать материал только на верхнее решето, или пускать на каждое решето различный материал. Решетная сортировка с вышеуказанным расположением решет, снабженная распределительным приспособлением, позволяющим поступающий с верхних решет материал направлять на нижнее по-разному, дает возможность разбить сортируемый материал на три, четыре или пять фракций, Предлагаемое приспособление и предназначено для направления отдельных фракций смеси с одной пары решет на другую в различных комбинациях,Приспособление состоит из ряда вертикальных каналов и, л, м, и, о, п, р, разбивающих материал, поступающийверхней пары решет, на отдельные потоки (фиг, 2). Зерно к этим каналам подводится с решет а и б и скатных .досок под ними по доскам х и х,. Сход с решет а и б - 1 и 3 направляется через выходные отверстия в каналы и, м о, как показано на фиг, 2 стрелками.Проходы же через эти решета, т, е. сходы 2 и 4 со скатных досок попадают в промежуточные каналы л, н, и и т. д, Если скатная доска из-под верхнего решета а снята, то в каналы л, н, и идет только проход второго решета б 4 со второй скатной доски. Наличие в каналах ряда клапанов: вертикальных д и наклонных е позволяет направлять потоки зерна по.разному. Клапана е могуть входить в соответствующие прорезы в каналах и преграждать путь потоку зерна, выводя его из вертикальных каналов через отверстия ш наружу, На фиг. 2 клапана установлены в таком положении, что наружу выводятся потоки зерна из каналов л, и, и, попадающие на наклонные клапана е, преграждающие эти каналы. В каналах же и, м, о, р потоки зерна, не встречающие на своем пути препятствий, направляются по этим каналам вниз и попадают на скат ф, откуда поступают на третье решето (верхнее решето второй пары), Выдвинув клапана, можно переключить потоки, т. е.направить сходы с решет 1+3 по каналам е наружу, а проходы 2+4 -(сходы со скатных досок) пустить внизна скат ф,Переключение клапанов показаноотдельно на фиг. 3, В нижней частичертежа фиг; 3 положение клапановсоответствует фиг, 2: проходы 2 идутпо клапанам е, сходы 1 падают вниз,Перемещением клапанов (верхняя частьчертежа фиг. 3) направление потоковизменяется, а именно проходы 2 падаютвниз, а сходы 1 идут по клапанам е.Кроме описанных клапанов в приспособлении имеется еще два поворотных клапана к и ж.Если нужно сход с верхнего решета авывести из машины отдельно (в тех слу чаях, когда скатная доска под этим решетом снята), то клапан к закрывается.Тогда сход 1, проходя по этому клапану(см. канал и на фиг. 2), попадает наскатную доску т и выводится из машины.Если клапан и открыт, то сход 1 падаетв канал и смешивается со сходом 3.В тех случаях, когда сход с клапаном е - 3, 1+3, или 2+4 (в зависимостиот установки клапанов е и клапана к)нужно направить на четвертое решето,клапан ж открывается, и сход с клапанов е падает тогда на скат у, откуданаправляется на четвертое решето (см.выход 2+4 из канала и на фиг, 2).Когда клапан ж закрыт, сход с клапанов е попадает на скатную доску с ивыводится из машины. Предмет изобретенияПриспособление к сортировкам для распределения сортируемой смеси по решетам, выполненное в виде вертикальных, взаимночередующихся каналов, отличающееся тем, что для изменения направления движения отдельных фракций смеси по решетам применены наклонно расположенные клапана е, установленные с возможностью передвижения в прорезах стенок каналов и служащие для выведения из последних той или иной франции сортируемой смеси.
