Устройство для определения влагосодержания дисперсных материалов

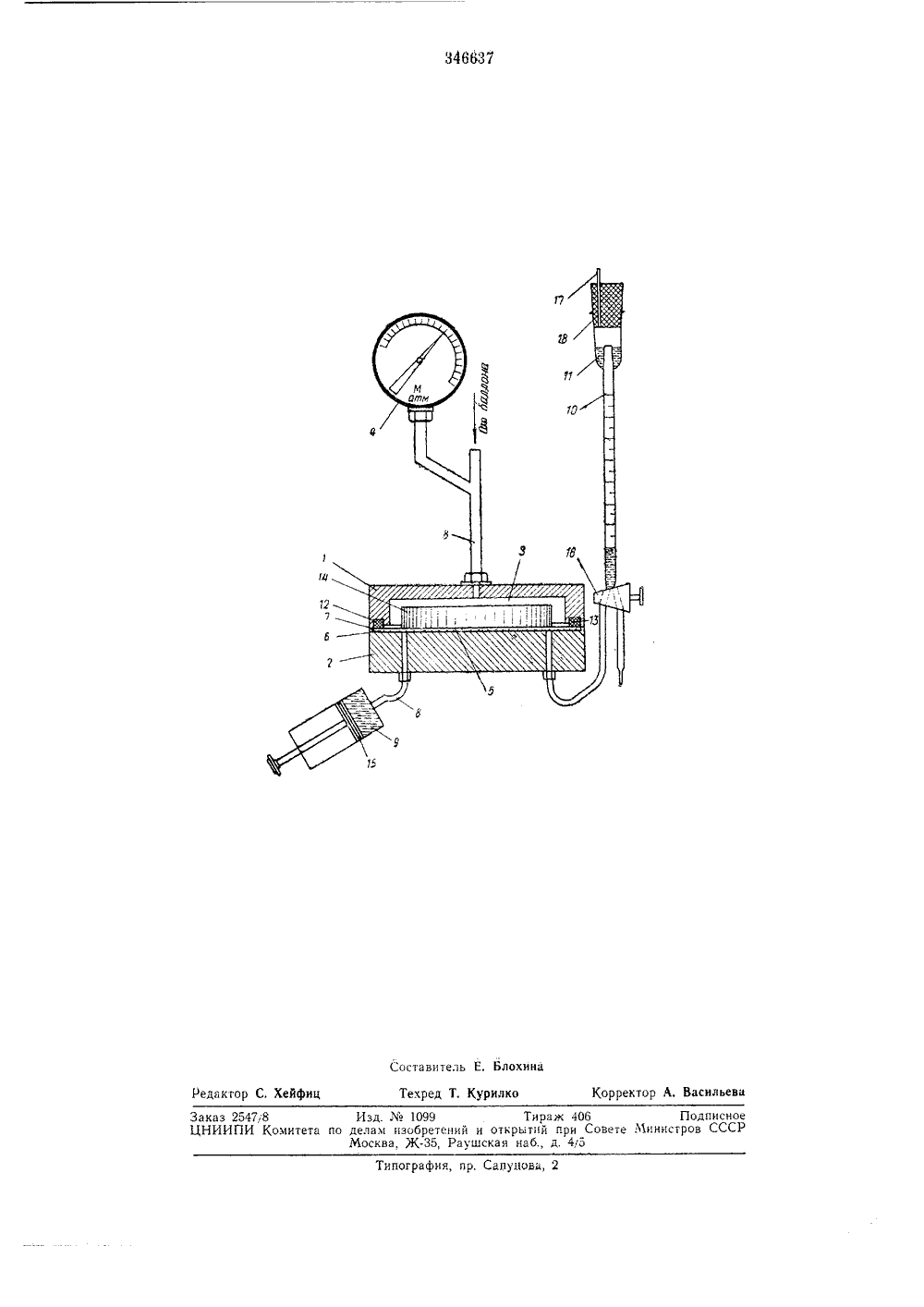

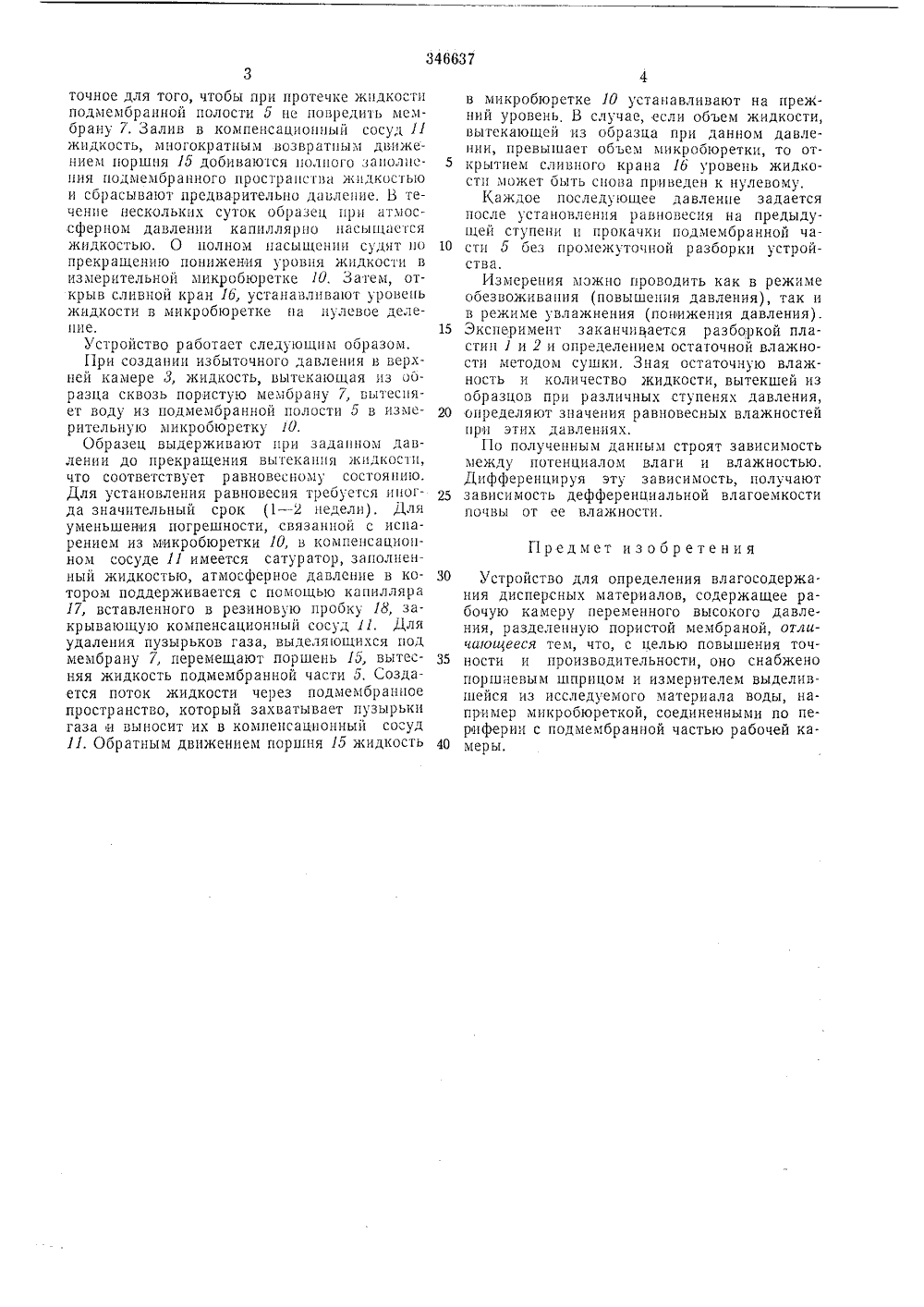

ОЙ ИСАЙ ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюа Соеетских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 21.Х 11,1970 ( 1601299/18-10)с присоединением заявкиПриоритетОпубликовано 28,Л 1.1972, Бюллетень23Дата опубликования описания 21 Х 111,1972 М, Кл, 6 01 п 5/02 Комитет по делам иаобретений н открытий при Спеете Министров СССРЗаявитель УСТРОИСТВО ДЛЯ 0 ЙРЕДЕЛ ЕН ИЯ ВЛАГОСОДЕРЖАН ИЯ. ДИСПЕРСНЫХ МАТЕРИАЛОВИзобретение относится к области измерцтельной техники,Известны устройства для определения влагосодержанпя дисперсных материалов, содержащие рабочую камеру переменного высокогодавления, разделенную пористой мембраной,не обеспечивают достаточной точности измерений, а продолжительность эксперимента занимает много времени.Для повышения точности и производительности предлагаемое устройство снабженопоршневым шприцом и измерителем выделившейся из исследуемого материала воды, например микробюреткой, соединенными по периферии с подмембранной частью рабочей камеры.На чертеже показано описываемое устройство, состоящее из двух стальных пластин 1и 2, скрепленных болтами и прижимаемыхдруг к другу при помощи червячного домкрата. Верхняя пластина 1 имеет цилиндрическую полость 3, которая является частью рабочей камеры высокого давления, Число камер может быть любым, так как все они идентичньт, Рабочая камера соединена с манометром 4, позволяющим контролировать давление в ней, Нижняя пластина 2 также имеетнеглубокую цилиндрическую полость 5, совмещающуюся с верхней и образующую при сборке пресса камеру высокого давления, В ней помещены опорная сетка б ц пористая мем.браца 7 цз целлофана. 11 одмсмбраццая полость 5 прц помощи жестких трубок 8 соединяется с устройством 9 для удаления пузырь ков газа, представляющим собой поршневыйшприц. Микробюретка 10 для измерения обьема вытекшей цз образца жидкости в верхней части соединена с компенсационным сосудом 11. Вокруг рабочей камеры уложены 10 две резиновые прокладки, одна цз которых 12служит для герметизации камеры высокого давления, другая 13 - для предотвращения вытекация жидкости из подмембрацного пространства.15 При подготовке устройства к работе в цодмембранную часть 5 укладывают жесткую сетку, размер ячеек которой подбирают таким образом, чтобы целлофановая мембрана це прорывалась при максимальном применяемом 20 давлении, что при Р;= 15 т,и составит0,25 - 0,50 ял. На сетку укладывают насыщенную жидкостью мембрану 7, Образец дисперсного материала, заключенный в кольцо 14, устанавливают на мембране 7, После этого 25 укладывают герметизирующие прокладки 12и 13, накладывают верхнюю пластину 1, затягивают болты, и пластины 1 и 2 прижимаются друг к другу червячным домкратом, Затемв рабочую камеру с помощью редуктора и 30 ресивера подают невысокое давление, досга.точное для того, чтобы при протечке жидкости подмембранной полости 5 не повредить мембрану 7. Залив в компенсационный сосуд 11 жидкость, многократным возвратным движе- нием поршня 15 добиваются полного заполнения подмембранного пространства жидкосгью и сбрасывают предварительно давление, В течение нескольких суток образец при атмоссферном давлении капилляр но насыщается жидкостью. О полном насыщении судят по прекращению понижения уровня жидкости в измерительной микробюретке 10. Затем, открыв сливной кран 16, устанавливают уровень жидкости в микробюретке на нулевое деление.Устройство работает следующим образом.При создании избыточного давления в верхней камере 3, жидкость, вытекающая из ооразца сквозь пористую мембрану 7, вытесняет воду из подмембранной полости 5 в измерительную микробюретку 10.Образец выдерживают при заданном давлении до прекращения вьпеканпя жидкости, что соответствует равновесному состоянию. Для установления равновесия требуется иногда значительный срок (1 - 2 недели). Для уменьшения погрешности, связанной с испарением из микробюретки 10, в компенсацпо- ном сосуде 11 имеется сатуратор, заполненный жидкостью, атмосферное давление в котором поддерживается с помощью капилляра 17, вставленного в резиновую пробку 18, закрывающую компенсационный сосуд 11, Для удаления пузырьков газа, выделяющихся под мембрану 7, перемещают поршень 15, вытесняя жидкость подмембранной части 5, Создается поток жидкости через подмембранпое пространство, который захватывает пузырьки газа и выносит их в компенсационный сосуд 11. Обратным движением поршня 15 жидкость в микробюретке 10 устанавливают на прежний уровень, В случае, если объем жидкости, вытекающей из образца при данном давлении, превышает обьем микробюретки, то от крытием сливного крана 16 уровень жидкости может быпгь снова приведен к нулевому,Каждое последующее давление задаетсяпосле установления равновесия на предыдущей ступени и прокачки подмембранной ча стп 5 без промежуточной разборки устройства.Измерения можно проводить как в режимеобезвоживания (повышения давления), так и в режиме увлажнения (понижения давления).15 Эксперимент заканчивается разборкой пластин 1 и 2 и определением остаточной влажности методом сушки, Зная остаточную влажность и количество жидкости, вытекшей из образцов при различных ступенях давления, 20 определяют значения равновесных влажностейпри этих давлениях.По полученным данным строят зависимостьмежду потенциалом влаги и влажностью, Дифференцируя эту зависимость, получают 25 зависимость дефференциальной влагоемкостипочвы от ее влажности. Предмет изобретенияУстройство для определения влагосодержа.ния дисперсных материалов, содержащее рабочую камеру переменного высокого давления, разделенную пористой мембраной, отличаюиееся тем, что, с целью повышения точ ности и производительности, оно снабженопоршневым шприцом и измерителем выделившейся из исследуемого материала воды, например микробюреткой, соединенными по периферии с подмембранной частью рабочей ка 40 меры.346 Ь 37 Составитель Е. Блохина Техред Т. Курилко Корректор А. Васильева Редактор С, Хейфиц Типография, пр. Сапунова, 2 Заказ 25478 Изд. М 1099 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5
