Устройство для определения уровня осадка в роторах центрифуг

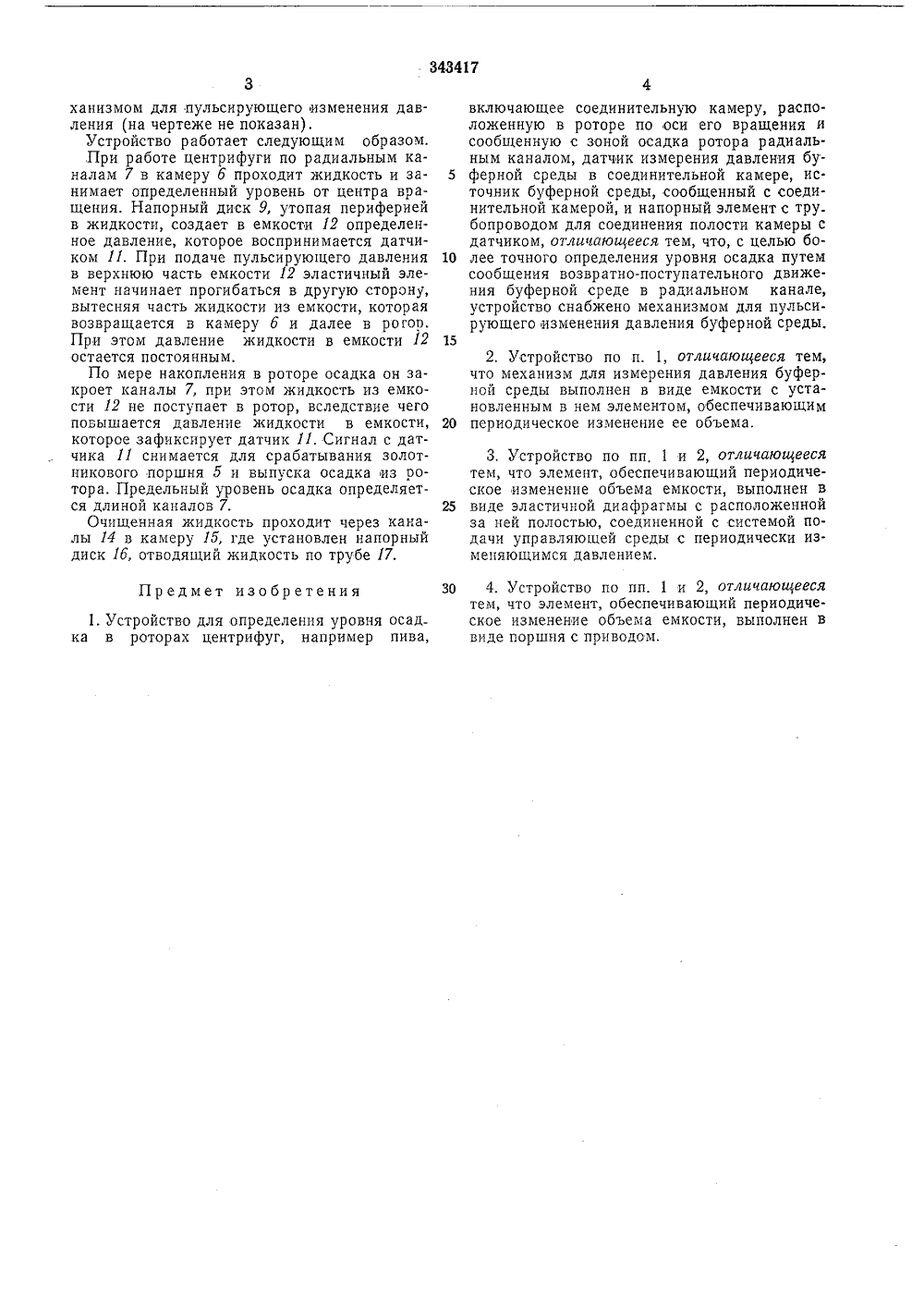

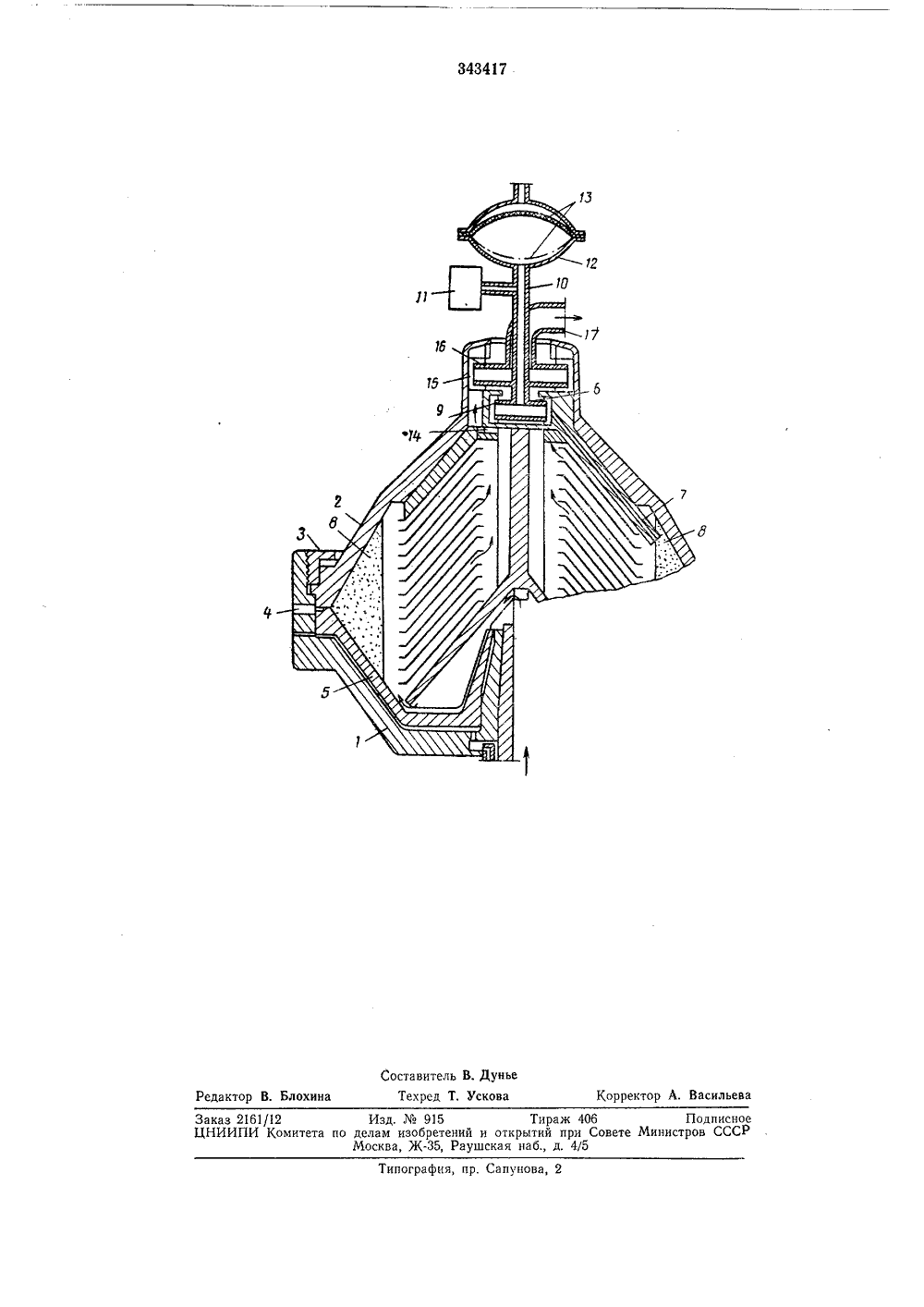

343437 ПИСАН ЗОБРЕТЕ Е ТЕНТУ симый от патента1. Кл. В 04 Ь 11/02 В Оа 13/ООЛо 1307775/28-1,3) но 17.11,19 ритет 23.11,1968,2343/68, Шв ликовано 22.Ч 1,1972. Бюллетень ец 66,066.4 (088.8) 972 а опубликования описания Авторы зобретени Иностранцы ь Комперт и Карл-Геран НЗаявител ДЛЯ ОПРЕДЕЛЕНИЯ УРОВНЯ ОСАДКАВ РОТОРАХ ЦЕНТРИФУГ УСТРОЙСТВ 2 к оборудованию д й, а именно к ус ия овня осадка с систе очиче в впд чным элеменоторых соеднорая - с меИзобретение относится чя центрифугирования смесе гройствам для определен урв роторах центрифуг.Известны устройства для определения уровня осадка в роторах центрифуг, например пива, включающие соединительную камеру, расположенную в роторе по оси его вращения и сообщенную с зоной осадка ротора радиальным каналом, датчик измерения давления буферной среды в соединительной камере, источник буферной среды, сообщенный с соединительной камерой, и напорный элемент с трубопроводом для сообщения полости камеры с датчиком.Однако такие устройства имеют низкую точность определения уровня осадка.С целью более точного определения уровня осадка путем создания возвратно-поступательного движения буферной среды в радиальном канале предлагаемое устройство снабжено механизмом для пульсирующего изменения давления буферной среды.Механизм для изменения давления буферной среды выполнен в виде емкости с установленным в ней элементом, обеспечивающим периодическое изменение ее объема.Элемент, обеспечивающий периодическое изменение объема емкости, может быть выполнен в виде эластичной диафрагмы с расположенной за ней полостью, соединенноймой подачи управляющей среды с перски изменяющимся давлением, илипоршня с приводом. На чертеже дан схематически ротор центрифуги с предлагаемым устройством.Элемент устройства, обеспечивающий периодическое изменение объема емкости, вы полнен в виде эластичной диафрагмы.Ротор центрифуги состоит из основания 1и крышки 2, скрепленных кольцом 3, В стенке основания имеются отверстия 4 для выпуска осадка, которые открываются и закрыва ются при помощи золотннкового поршня 6,по центральному каналу которого разделяемая жидкость подается в сепарационную полость ротора.В верхней части ротора имеется соедини тельняа камера 6, которая радиальными каналами 7 в верхней тарелке соединена с зоной 8, где собирается осадок.В камере 6 установлен напорный элемент(диск) 9 с грубопроводом 10, соединяющим 25 полость камеры с датчиком 11 и емкостью 12,являющуюся частью механизма для пульсирующего изменения буферной среды.Емкость 12 разделена эластнтом 13 на две части, одна нз к 30 иена с полостью камеры 6, а вт343417 ханизмом для пульсирующего изменения давления (на чертеже не показан),Устройство работает следующим образом, ,При работе центрифуги по радиальным каналам 7 в камеру б проходит жидкость и занимает определенный уровень от центра вращения. Напорный диск 9, утопая периферией в жидкости, создает в емкости 12 определенное давление, которое воспринимается датчиком 11, При подаче пульсирующего давления в верхнюю часть емкости 12 эластичный элемент начинает прогибаться в другую сторону, вытесняя часть жидкости из емкости, которая возвращается в камеру б и далее в рогов. При этом давление жидкости в емкости 12 остается постоянным.По мере накопления в роторе осадка он закроет каналы 7, при этом жидкость из емкости 12 не поступает в ротор, вследствие чего повышается давление жидкости в емкости, которое зафиксирует датчик 11. Сигнал с датчика 11 снимается для срабатывания золотникового поршня 5 и выпуска осадка из ротора. Предельный уровень осадка определяется длиной каналов 7.Очищенная жидкость проходит через каналы 14 в камеру 15, где установлен напорный диск 1 б, отводящий жидкость по трубе 17. Предмет изобретения 1, Устройство для определения уровня осадка в роторах центрифуг, например пива,включающее соединительную камеру, расположенную в роторе по оси его вращения и сообщенную с зоной осадка ротора радиальным каналом, датчик измерения давления бу ферной среды в соединительной камере, источник буферной среды, сообщенный с соединительной камерой, и напорный элемент с трубопроводом для соединения полости камеры с датчиком, отличающееся тем, что, с целью бо лее точного определения уровня осадка путемсообщения возвратно-поступательного движения буферной среде в радиальном канале, устройство снабжено механизмом для пульсирующего изменения давления буферной среды.152. Устройство по п. 1, отличающееся тем,что механизм для измерения давления буферной среды выполнен в виде емкости с установленным в нем элементом, обеспечивающим 20 периодическое изменение ее объема. 3. Устройство по пп, 1 и 2, отличающеесятем, что элемент, обеспечивающий периодическое изменение объема емкости, выполнен в 25 виде эластичной диафрагмы с расположеннойза ней полостью, соединенной с системой подачи управляющей среды с периодически изменяющимся давлением. ЗО 4. Устройство по пп. 1 и 2, отличающеесятем, что элемент, обеспечивающий периодическое изменение объема емкости, выполнен в виде поршня с приводом.343417 Составитель В. Дунье Техред Т. Ускова Корректор А, Васильева Редактор В. Блохина Заказ 2161/12 Изд.915 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж-З 5, Раушская наб., д. 4/5 Типография, и р. Сапунова, 2
