Прибор для вычисления прямоугольных координат и тригонометрических функции

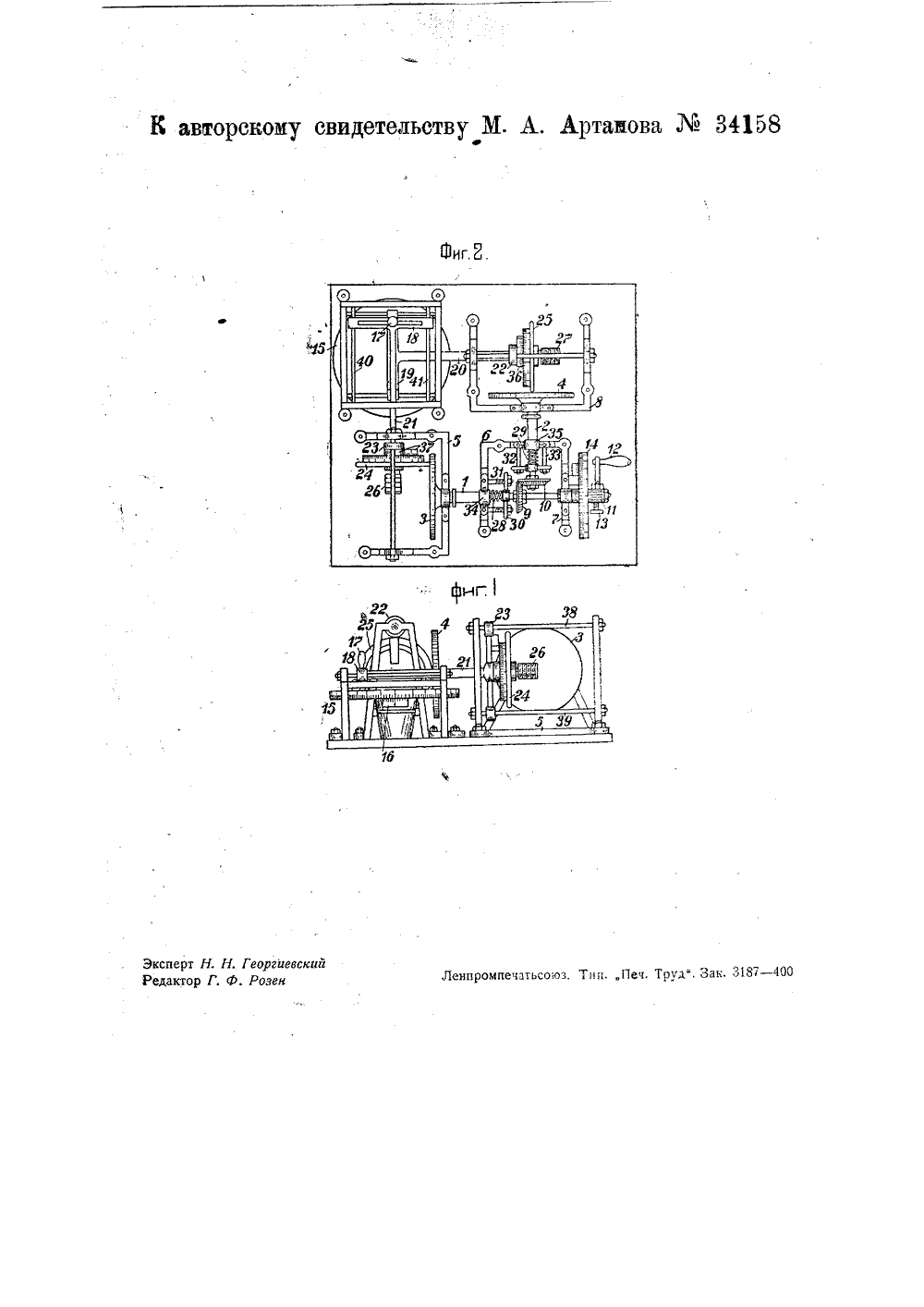

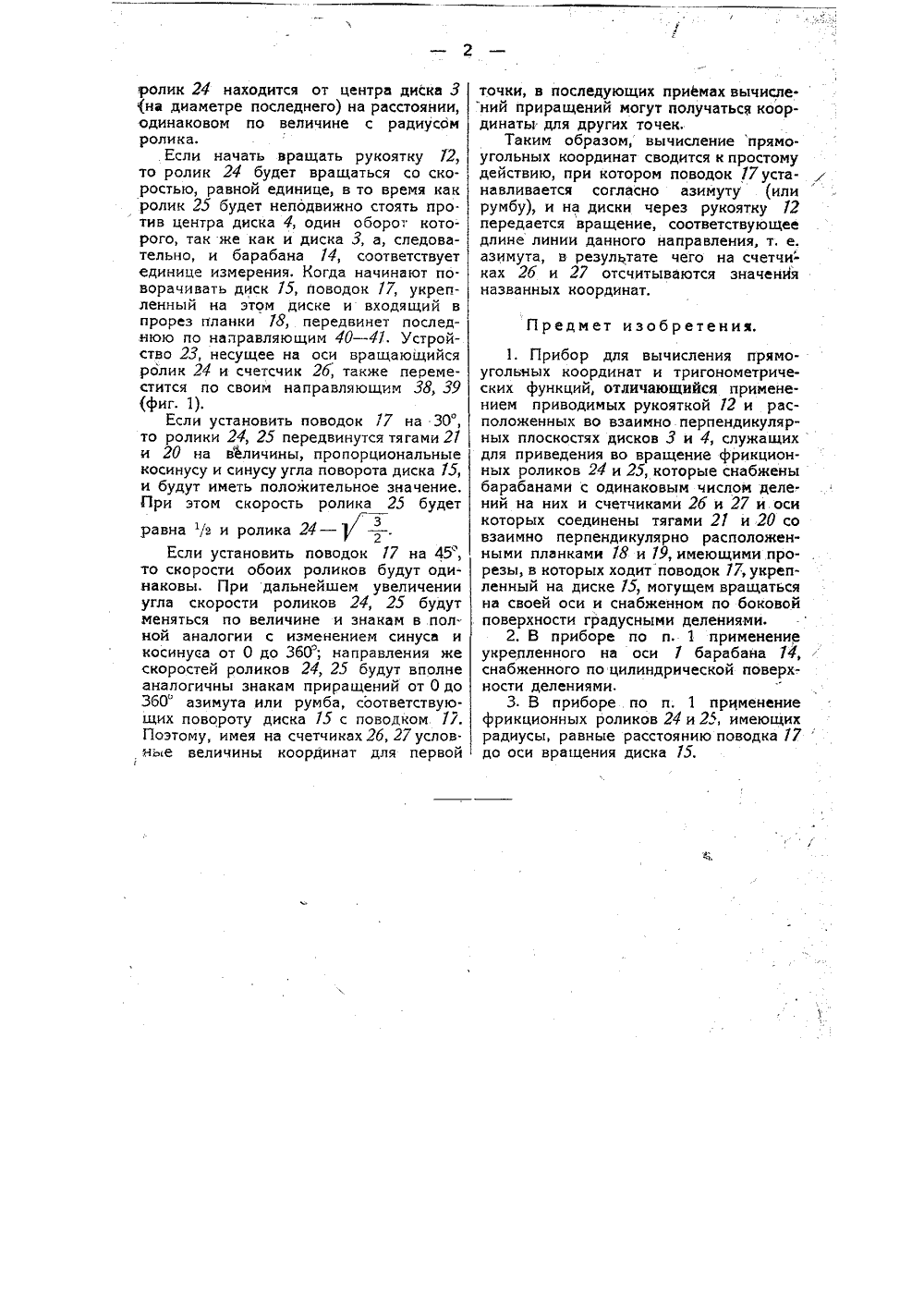

М 34158 Класс 42 с, 8;42 в, 36ДЕТЕ АВТОРСКОЕ С Т ИЕ приб для выч и триго ислен ия нометри ству М, А,ода (заяв,авторскому свидетел1930 даче авторского идетельств Предлагаемое изобретение касается устройства для механическоуо,вычисления координат и всех натуральных тригонометрических величин в прямоугольном треугольнике. Устройство заключается в. передаче равномерного вращения от рукоятки двум дискам, расположенным во взаимно, перпендикулярных плоскостях,Диски эти, в свою очередь, вращают ролики, при которых устроены барабаны с одинаковым числам делений по окружностям, и счетные механизмы, перемещающиеся в направлениях, соответственно параллельным плоскостям вращения дисков, при помощи тяг, водимых поводком.Фиг. 1 схематического чертежа показывает вид прибора сбоку; фиг. 2 - вид его сверху.В основу устройства предлагаемогоприбора положена известная закономерность, т. е. величины катетов в прямоугольном треугольнике меняются с изменением углов пропорционально синусу противолежащего и косинусу прилежащего угла.Предлагаемый прибор установлен на общую раму и снабжен двумя осями 1 и 2, на концах которых закреплены диски 3, 4, установленные во взаимно перпендикулярном положении в подшипКА ИЗОБРЕТЕКИ рямоугольных координеских функций. ртанова, заявленному 12 мартаид,66214),публиковано 31 января 1934 год никах на кронштейнах 5, б, 7, 8, Оси 1 и 2 снабжены двумя сцепляющимися коническими шестернями 9, 1 О, одинаковыми по размеру. На конце оси надета втулка 77 с рукояткой 72 и стопорным винтом 13 и укреплен барабан 14, снабженный по цилиндрической поверхности делениями,Диск 15 с нониусом 7 б (фиг, 1) разделен на 360, причем на определенном радиусе диска 75 укреплен поводок 17, входящий в прорезы взаимно перпендикулярно расположенных планок 78 - 19 соединенных тягами 21 и 20 с устройствами 22 и 23, на которых насажены на втулках Зб, 37 оси фрикционных роликов 24, 25, снабженных барабанами с одинаковым числом делений на них, счетчиками 2 б, 27 и нониусами.Диски 3, 4 и ролики 24, 25 попарно фрикционно сцепляются посредством пружин 28, 29, поджимаемых винтами 30, 37, 32, 33, каковые пружины давят на упорные подшипники 34, 35, установленные на плечиках осей 1 и 2, Ролики 24,.25 должны иметь радиусы, равные рас. стоянию поводка О до оси вращения диска 15,Действие прибора следующее. При установке поводка 77 на нулевой индекс диска 15 с делениями ролик 25 ставится против центра диска 4, в то же времяролик 24 находится от центра диска 3 (на диаметре последнего) на расстоянии, одинаковом по величине с радиусом ролика.Если начать вращать рукоятку 12, то ролик 24 будет вращаться со скоростью, равной единице, в то время как ролик 25 будет неподвижно стоять про.тив центра диска 4, один оборот которого, так же как и диска 3, а, следовательно, и барабана 14, соответствует единице измерения. Когда начинают поворачивать диск 15, поводок 17, укрепленный на этом диске и входящий в прорез планки 18, передвинет последнюю по направляющим 40 - 41. Устройство 23, несущее на оси вращающийся ролик 24 и счетсчик 2 б, также переместится по своим направляющим 38, 39 (фиг, 1).Если установить поводок 17 на ЗО, то ролики 24, 25 передвинутся тягами 21 и 20 на величины, пропорциональные косинусу и синусу угла поворота диска 15, и будут иметь положительное значение, При этом скорость ролика 25 будет равна,Ъ и ролика 24 - р1./ з2Если установить поводок 17 на 45", то скорости обоих роликов будут одинаковы. При дальнейшем увеличении угла скорости роликов 24, 25 будут меняться по величине и знакам в пол.ной аналогии с изменением синуса и косинуса от О до ЗбО; направления же скоростей роликов 24, 25 будут вполне аналогичны знакам приращений от О до 360" азимута или румба, соответствующих повороту диска 15 с поводком 17.Поэтому, имея на счетчиках 26,27 услов.ньиве величины координат для первойточки, в последующих приемах вычисле-ний приращений могут получаться координаты для других точек.Таким образом, вычисление прямоугольных координат сводится к простому действию, при котором поводок 17 устанавливается согласно азимуту (или румбу), и на диски через рукоятку 12 передается вращение, соответствующее длине линии данного направления, т, е, азимута, в результате чего на счетчи- ках 2 б и 27 отсчитываются значенйя названных координат. Предмет изобретения.1, Прибор для вычисления прямоуголвных координат и тригонометрических функцийотличающийся применением приводимых рукояткой 12 и расположенных во взаимно перпендикулярных плоскостях дисков 3 и 4, служащихдля приведения во вращение фрикционных роликов 24 и 25, которые снабженыбарабанами с одинаковым числом делений на них и счетчиками 2 б и 27 и осикоторых соединены тягами 21 и 20 совзаимно перпендикулярно расположенными планками 18 и 19, имеющими прорезы, в которых ходитповодок 17; укрепленный на диске 15, могущем вращатьсяна своей оси и снабженном по боковойповерхности градусными делениями.2. В приборе по и. 1 применениеукрепленного на оси 1 барабана 14,снабженного по цилиндрической поверхности делениями.3. В приборе по и. 1 применениефрикционных роликов 24 и 25, имеющихрадиусы, равные расстоянию поводка 17до оси вращения диска 15,
