331569

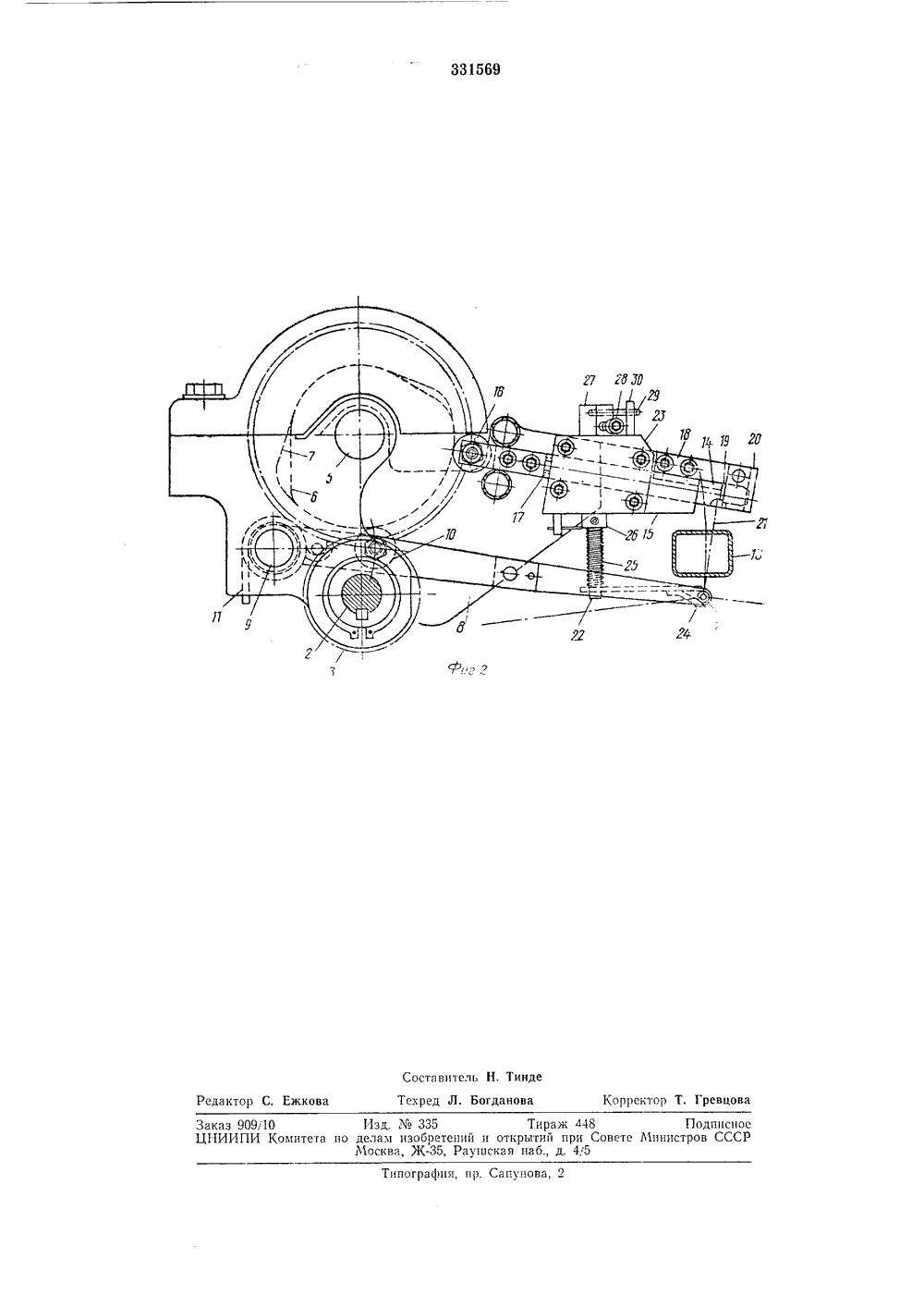

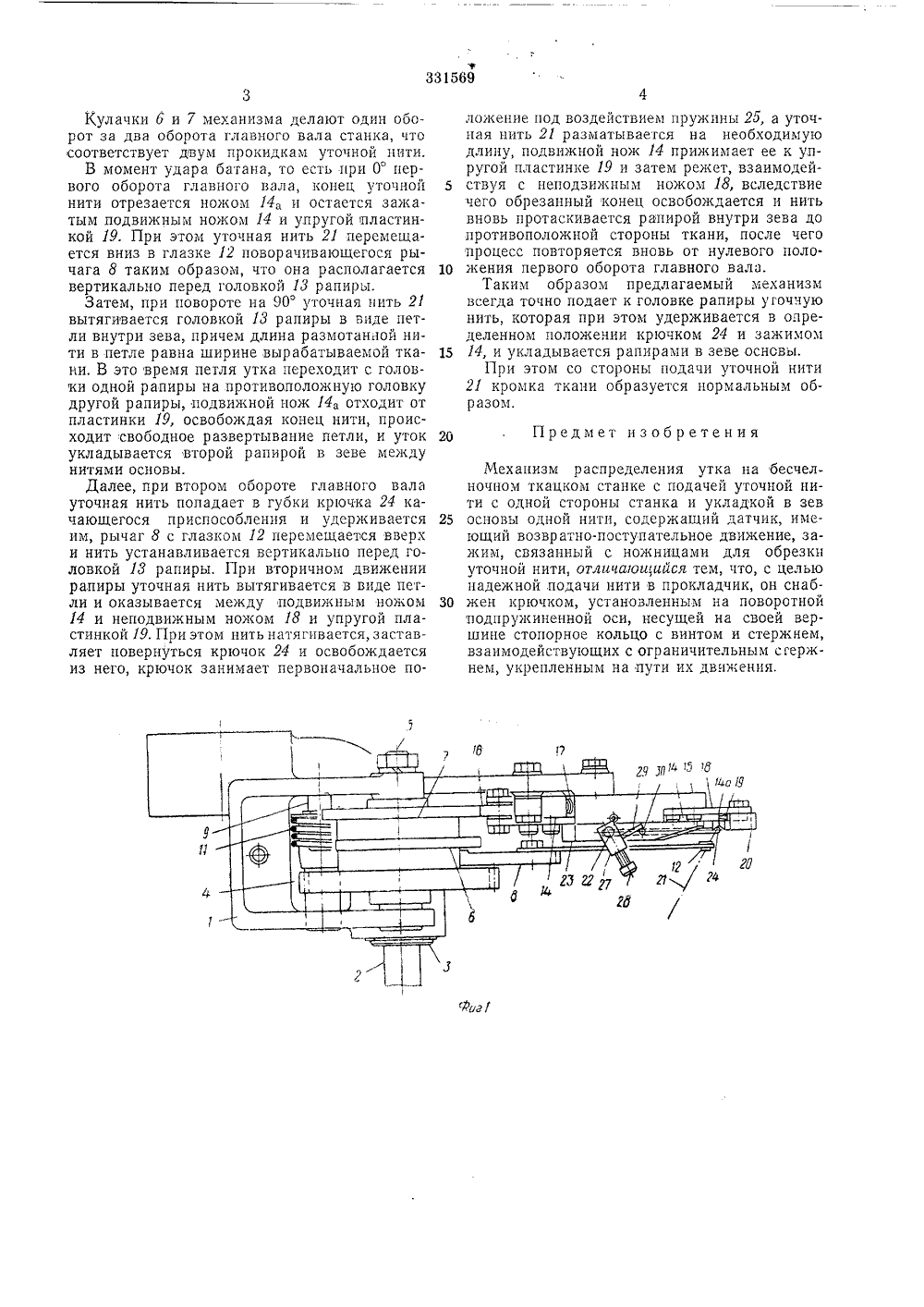

С АНее,те И Е ИЯ Союз Советск оциалистическиз Республик30 К ПАТЕНТ Зависимый от патентаМ. Кл. Р 03 д 47/3 Заявлено 171969 (,% 1297912/28-12)Приоритет 18.1.1968,49539, Фр я Комитет по делам зобретений и открцти при Совете Мииистров СССР(088,8) убликовано 07.111.1972. Бюллетень ЛЪ Дата опубликования описания 10,1 Ч.1972 Авторизобретения ИностранецПьер Ремонд(Франция) Заявитель ХАНИЗМ РАСПРЕДЕЛЕНИЯ УТКА НА БЕСЧЕЛНОЧНО ТКАЦКОМ СТАНКЕИзобретение относится к области текстильного производства и касается устройства механизма для подачи уточной нити к головке рапиры на бесчелночном ткацком станке, являющейся прокладчиком утка в зеве основы.Известен механизм распределения утка на бесчелночном ткацком станке с подачей уточкой нити с одной стороны станка и укладкой в зев основы одной нити, содержащий датчик, имеющий возвратно-поступательное движение, и зажим, связанный с ножницами для обрезки уточкой нити.Предлагаемый механизм, для более надежной,подачи уточной нити в прокладчик, снабжен крючком, установленным на поворотной подпружиненной оси, несущей на своей вершине стопорное кольцо с винтом и стержнем, взаимодействующих с ограничительным стержнем, укрепленным на пути их движения.На фиг. 1 изображен предлагаемый механизм, вид сбоку; на фиг, 2 - то же, вид сбоку.На станине 1 расположен ведущий вал 2, на котором посажена малая шестерня 8, находящаяся в зацеплении с большой шестерней 4, свободно вращающейся на оси 5. На шестерне 4 закреплены кулачки б и 7, из которых кулачок б управляет рычагом 8, являющимся датчиком утка. Рычаг 8 поворачивается на оси 9 и несет ролик 10, возвратную пружину 11 и нитеводптель 12, который получает возвратно- поступательное движение в вертикальной плоскости, занимая положение ниже прохода го ловки 18 рапиры, являющейся прокладчикомутка, или выше ее.Кулачок 7 управляет подвижной штангой14, перемещающейся в направляющей 15 и имеющей ролик 1 б, который прижимается к 10 кулачку 7 пружиной 17. Штанга 14 имеет нож14 который с неподвижным ножом 18 составляет ножницы, конец ножа опирается на упругую пластинку 19, находящуюся в гнезде опорной детали 20, и образующую совместно 15 с ножом зажим для уточной пити 21.Кроме того в механизме на поворотной оси22 смонтировано приспособление, свободно качающееся в отверстии, сделанном в стенке 28 направляющей 15. Приспособл.нис имеет крю чок 24, выполненный в виде губок для захватаи удержания в определенный момент уточной нити, возвратную пружину 25, стопорное кольцо 2 б и кольцо 27, расположенное на вершине приспособления, стопорньш винт 28, стержень 25 29 и ограничительный стержень 80 на путидвижения приспособлсння. Качание приспособления вызывастся захватом и освобождением утка 21 в крючке 24, 3315693Кулачки 6 и 7 механизма делают один оборот за два оборота главного вала станка, что соответствует двум прокидкам уточной нити.В момент удара батана, то есть при 0 первого оборота главного вала, конец уточной нити отрезается ножом 14 и остается зажатым подвижным ножом 14 и упругой пластинкой 19. При этом уточная нить 21 перемещается вниз в глазке 12 поворачивающегося рычага 8 таким образом, что она располагается вертикально перед головкой 13 рапиры.Затем, при повороте на 90 уточная нить 21 вытягивается головкой 13 рапиры в виде петли внутри зева, причем длина размотанной нити в петле равна ширине вырабатываемой ткани. В это время петля утка переходит с головки одной рапиры на противоположную головку другой рапиры, подвижной нож 14 отходит от пластинки 19, освобождая конец нити, происходит свободное развертывание петли, и уток укладывается второй рапирой в зеве между нитями основы.Далее, при втором обороте главного вала уточная нить попадает в губки крючка 24 качающегося приспособления и удерживается им, рычаг 8 с глазком 12 перемещается вверх и нить устанавливается вертикально перед головкой 13 рапиры. При вторичном движении рапиры уточная нить вытягивается в виде петли и оказывается между подвижным ножом 14 и неподвижным ножом 18 и упругой пластинкой 19. При этом нить натягивается, заставляет повернуться крючок 24 и освобождается из него, крючок занимает первоначальное положение под воздействием пружины 25, а уточная нить 21 разматывается на необходимую длину, подвижной нож 14 прижимает ее к упругой пластинке 19 и затем режет, взаимодей- Б ствуя с неподвижным ножом 18, вследствиечего обрезанный конец освобождается и нить вновь протаскивается рапирой внутри зева до противоположной стороны ткани, после чего процесс повторяется вновь от нулевого поло жения первого оборота главного вала.Таким образом предлагаемый механизмвсегда точно подает к головке рапиры угочную нить, которая при этом удерживается в определенном положении крючком 24 и зажимом 15 14, и укладывается рапирами в зеве основы.При этом со стороны подачи уточной нити21 кромка ткани образуется нормальным образомм.Предмет из об р е те ни я20Механизм распределения утка на бесчелночном ткацком станке с подачей уточной нити с одной стороны станка и укладкой в зев 25 основы одной нити, содержащий датчик, имеющий возвратно-поступательное движение, зажим, связанный с ножницами для обрезки уточной нити, отличаощийся тем, что, с целью надежной подачи нити в прокладчик, он снаб жен крючком, установленным на поворотнойподпружиненной оси, несущей на своей вершине стопорное кольцо с винтом и стержнем, взаимодействующих с ограничительным сгержнем, укрепленным на пути их движения.ф Составитель Н. Тиндеехред Л. Богданова акто орректор Т, Гревцов жко Сапуно Типография,каз 909,1 О Изд. Мз 335 Тираж 448 ПодписноНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская паб., д. 4/5
