Приспособление для использования теплоты отходящих газов вращательной печи и для задерживания уносимой ими пыли

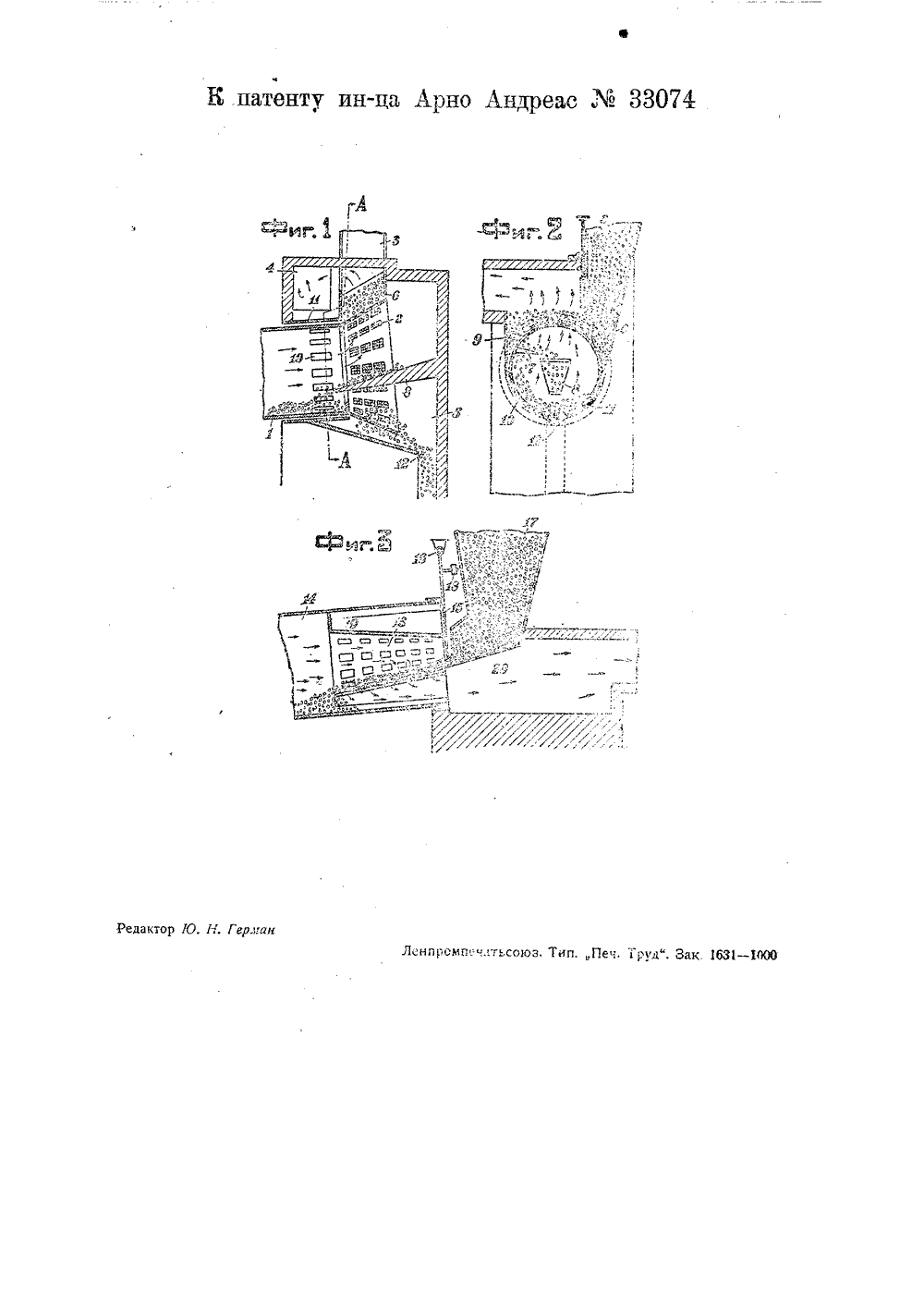

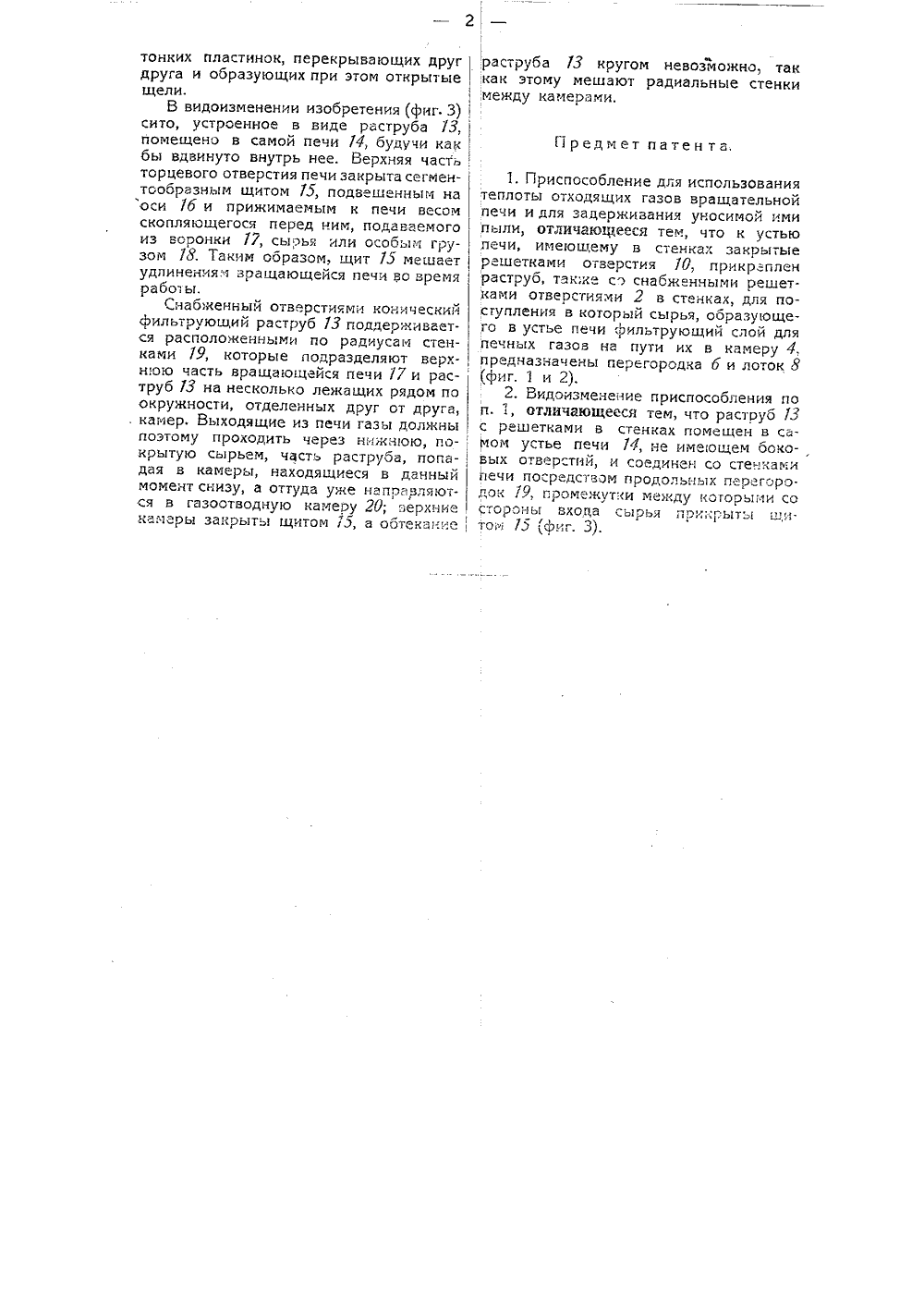

Класс 80 с, Ф+Рй 88 О 74 ПА ЕНТ НА ИЗОБРЕТЕНИЕ юс л гювен тат -чтлчежщгмщтзажщввчюатп. апек дч".щлздаъдэчажйеммчи",июювжщт ОПИСАНИЕ приспособления для использования теплоты отходящих газов вращательной печи и для задерживания уносимой ими пыли. К патенту ин-ца Арно Андреас (Ягло Ялвгеаз), в г. Мюнстере, Германия,заявленному 11 ноября 1930 года (заяв. свид.78696), О выдаче патента опубликовано 31 октября 1933 года. Действие патента распространяегся на 15 ягт от 31 октяоря 1933 года.(;27) Изобретение касается приспособленийдля использования теплоты отходящихгазов вращательной печи и для задерживания уносимой ими пыли.В предлагаемом приспособлении к : устью печи, имеющему в стенках закры-, тые решетками отверстия, прикреплен раструб, в который поступает сырье,образующее в устье печи фильтрующий слой для печных газо на пути их в камеру.Согласно видоизменению приспособления раструб с решетками в стенках помещен в самом устье печи, не имеющем боковых отверстий, и соединен со стенками печи продольными перегородками, промежутки между которыми со стороны входа сырья прикрыты щитом.На чертеже фиг. 1 изображает продольный разрез приспособления; фиг. 2 - разрез по линии АА на фиг. 1; фиг. 3 - продольный разрез видоизмененного приспособления.Верхний конец вращающейся печи 1 (фиг. 1 и 2) устроен в виде сЬильтрчющего барабана и для этого снабженконическим уширением и отверстиями 2,Загрузка этого конического фильтра сырьем производится из шахты 3 сверху так что газы должны проходить черезотверстия 2 и слой сырья, после чегопопадают в выходную камеру 4, отделенную со всех сторон от нижней камеры 5: стенками б, Увлекаемое при вращении печи и конуса сырье попадает частью в печь по лоткам 7 и 8 с торца, а частью оно рооди по ооковому наклонному каналу 9 по наружной стороне печи и попадает в печь через проходящие под этим каналом отверстия 10. На всем остальном периметре печи отверстия 1 О закрыты окружающим печь чехлом 1 так что ни газы, ни сырье не могут через них выйти наружу.Мелочь, постепенно попадающая вниз через отверстия 2 и 10, по жолобу 12 подводится к непоказанному на чертеже транспортеру, который снова подает ее в шахту 3 или к лотку 8.На чертеже отверстия под фильтрующим слоем для наглядности показаны чрезмерно увеличенными, в действительности они должнь быть, конечно, меньше, чем наименьшие куски или комья предназначенного для фильтрующего слоя сырья, которое не должно проваливаться через эти отверстия. Поддерживающие фильтрующий слой устройства могут быть выполнены из проволочной сетки, снабженных отверстиями листков и т. и., но их делают также из стержней, уложенных наподооие колосников, или иътонких пластинок, перекрывающих друг друга и образующих при этом открытые, щели.1В видоизменении изобретения (фиг. 3)сито, устроенное в виде раструба 73, помещено в самой печи 74, будучи как бы вдвинуто внутрь нее. Верхняя часть, торцевого отверстия печи закрыта сегмен-тообразным щитом 75, подвешенным на оси 7 б и прижимаемым к печи весом скопляющегося перед ним, подаваемого из воронки 77, сырья или особым грузом 78. Таким образом, щит 75 мешает удлинениям вращающейся печи во времярабо; ы.Снабженный отверстиями конический фильтруюший раструб 73 поддерживает. ся расположенными по радиусам стен-ками 79, которые подразделяют верх-н:-ою часть вращающейся печи 77 и рас-труб 73 на несколько лежащих рядом по окружности, отделенных друг от друга, . камер, Выходящие из печи газы должны, поэтому проходить через нижнюю, по- , крытую сырьем, часть раструба, попа-дая в камеры, находящиеся в данный момент снизу, а оттуда уже напрарляются в газоотводную камеру 20; верхние камеры закрыты щитом 75, а обтеканиераструба 73 кругом невозможно, так как этому мешают радиальные стенки между камерами.Предмет пате н та,1. Приспособление для использования теплоты отходящих газов вращательной печи и для задерживания уносимой ими пыли, отличающееся тем, что к устью печи, имеющему в стенках закрытые решетками отверстия 70, прикреплен раструб, также со снабженными решетками отверстиями 2 в стенках, для поступления в который сырья, образующего в устье печи фильтрующий слой для печных газов на пути их в камеру 4., Предназначены перегородка 6 и лоток 8 фиг. 1 и 2),2. Видоизменение приспособления по и. 1, отличающееся тем, что раструб 73 с решетками в стенках помещен в самом устье печи 74, не имеющем боковых отверстий и соединен со стенками печи посредством продольных перегоро. док 79, промежутки между которыми со стороны входа сырья прикрыты щито 7 э,фч 4
