Сортировка для картофеля и т. п.
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

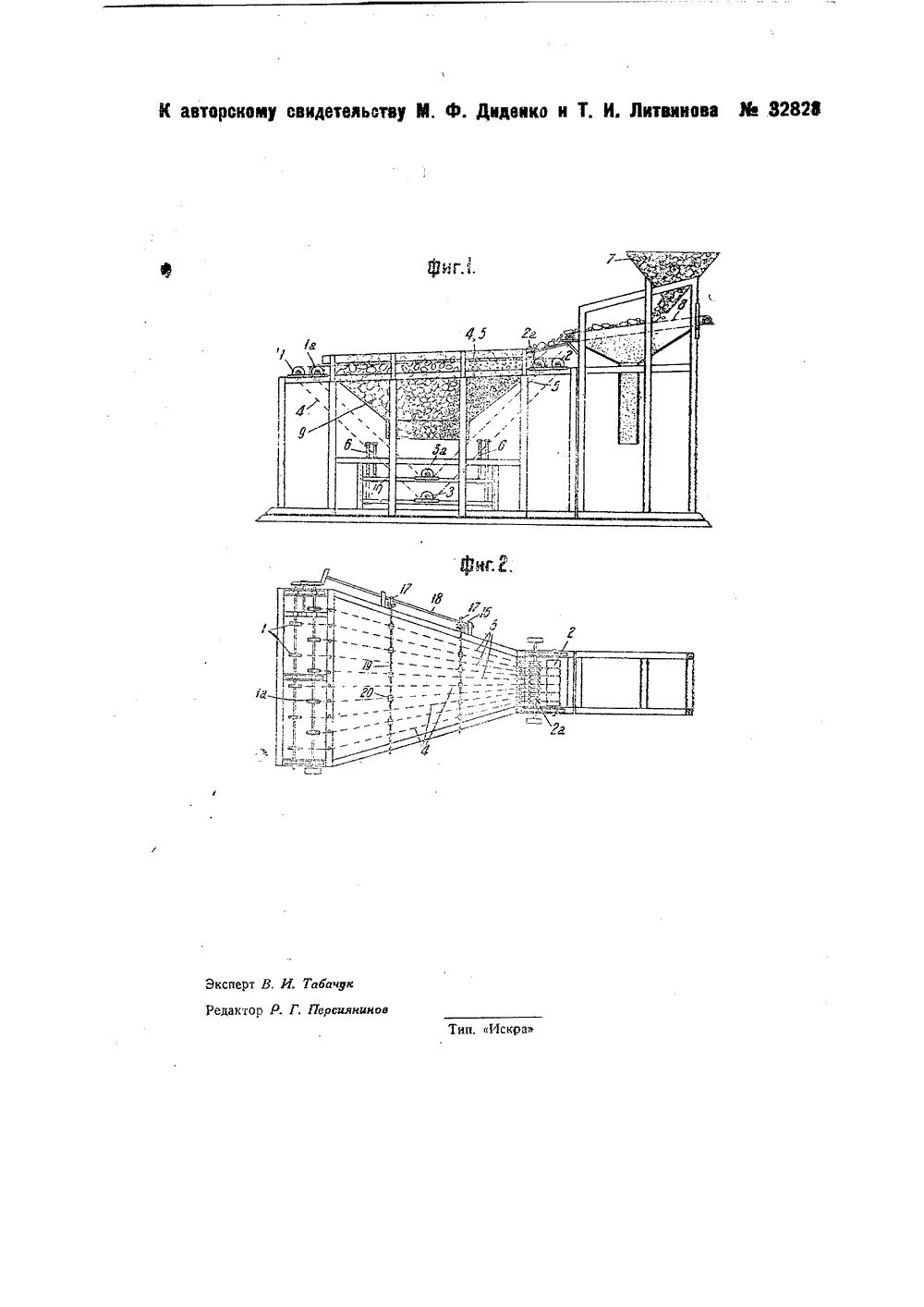

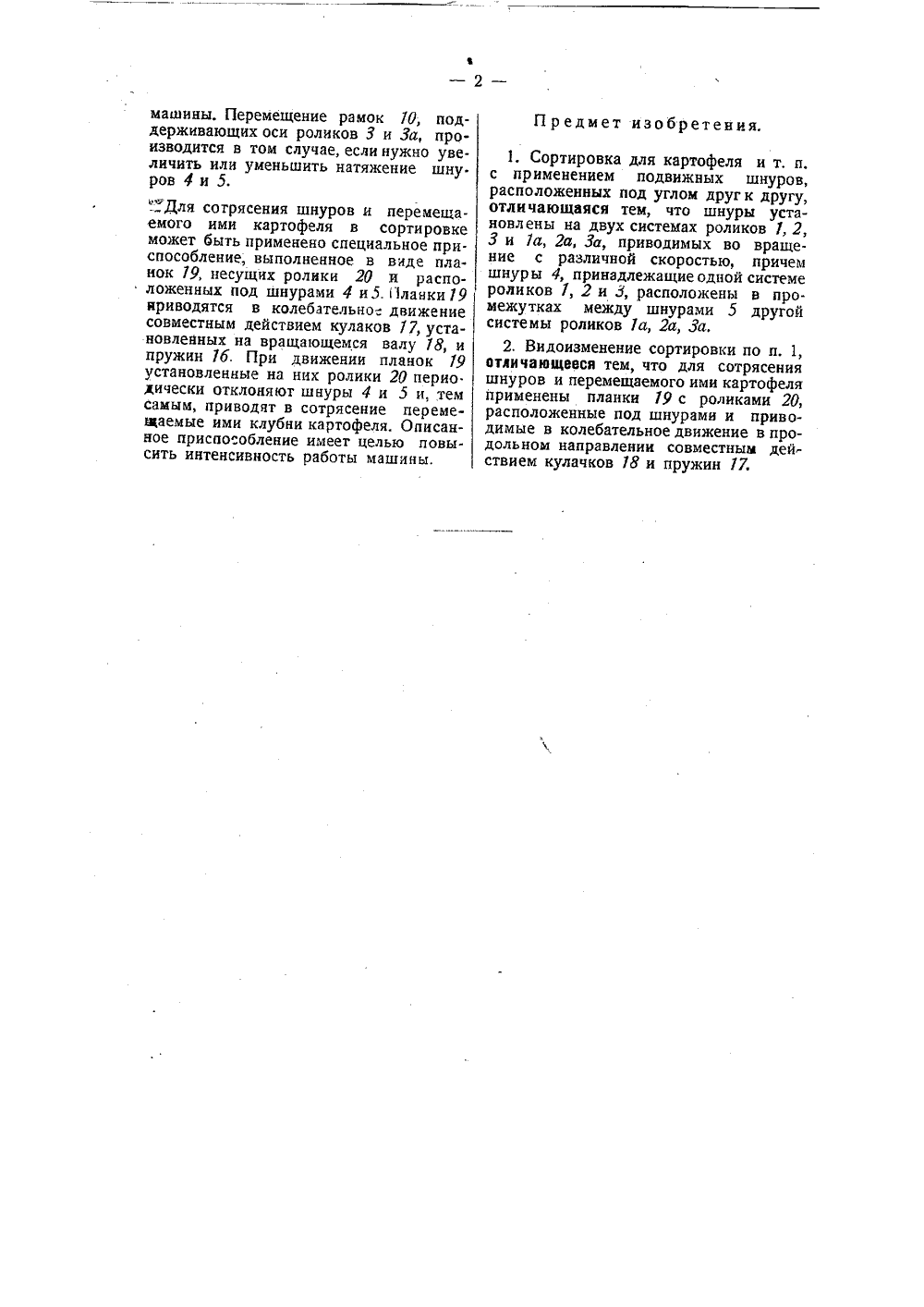

.О,ТОРОНОЕ СВИДЕТЕЛЬСТВО Е О ПИСА сортировки для картофеля и т. авторскому свидетельству В. ф. Диденко и Т. И. Литвина, заявленному 23 июля 1931 года (спр. о перв.92134). выдаче авторского свидетельства опубликовано 31 октября 1933 год ижения шнуров одночем скорость другой Известны сортировки для картофеля и т, п, с применением ряда подвижных шнуров, расположенных под углом друг к другу. В предлагаемой сортировке шнуры установлены на двух системах роликов, приводимых во вращение с различной скоростью, причем шнуры, принадлежащие одной системе роликов, расположень: в промежутках между шнурами другой системы.На чертеже фиг, 1 изображает боковой вид предлагаемой сортировки;фиг. 2 - перспективный вид сортировки с приспособлением для встряхивания шнуров,На раме сортировки установлены две системы роликов 1, 2, 3 и 1 а, 2 а, За, поддерживающих шнуры 4 и 5. Ролики установлены таким образом, что расстояние между шнурами постепенно увеличивается от одного конца машины к другому. Шнуры 4, установленные на роликах 1, 2 и 3, расположены в промежутках между шнурами 5, которые поддерживаются роликами 1 а, 2 а, За,586 причем скорость дв и системы больше,системы.Картофель, загруженный в бункер 7, поступает на транспортер 8, состоящий из ряда шнуров, где очищается от мелких примесей. Далее клубни поступают на шнуры 4 и 5 и перемещаются ими, причем в виду того, что расстояние между шнурами постепенно увеличивается, каждый клубень в зависимости от своего размера проваливается в определенном месте в соответствующий сборный ящик 9 и, таким образом, вся масса клубней сортируется по размерам. Различная скорость движения двух смежнь".х шнуров предусмотрена в тех целях, чтобы клубни картофеля во время их перемещения шнурами поворачивались. Оси нижних роликов 3 и За установлены на рамках 1 О, которые с помощью регулировочных винтов 6 могут перемещаться в вертикальном направлении относительноосновной рамымашины. Перемещение рамок 10, поддерживающих оси роликов 3 и За, производится в том случае, если нужно увеличить или уменьшить натяжение шну. ров 4 и 5.". Для сотрясения шнуров и перемещаемого ими картофеля в сортировке может быть применено специальное приспособление, выполненное в виде планок 19, несущих ролики 20 и расположенных под шнурами 4 и 5. 11 ланки 19 нриводятся в колебательно: движение совместным действием кулаков 17, установленных на вращающемся валу 78, и пружин 1 б. При движении планок 19 установленные на них ролики 20 перио. дически отклоняют шнуры 4 и 5 и, тем самым, приводят в сотрясение перемещаемые ими клубни картофеля. Описанное присно"обление имеет целью повысить интенсивность работы машины. П р едмет изобретения. 1. Сортировка для картофеля и т. п. с применением подвижных шнуров, расположенных под углом другк другу, отличающаяся тем, что шнуры установлены на двух системах роликов 7, 2, 3 и 1 а, 2 а, За, приводимых во вращение с различной скоростью, причем шнуры 4, принадлежащие одной системе роликов 1, 2 и 3, расположены в про. межу тках между шнурами 5 другой системы роликов 1 а, 2 а, За.2, Видоизменение сортировки по п, 1, отличающееся тем, что для сотрясения шнуров и перемещаемого ими картофеля применены планки 79 с роликами 20, расположенные под шнурами и приводимые в колебательное движение в продольном направлении совместным действием кулачков 18 и пружин 17.. Г. Персияни кспер едакто Тип. И М автврскееу свидетельству М. Ф. Дидеико и Т, И. Литвииева Яа 32823
СмотретьЗаявка
92134, 23.07.1931
Диденко М. Ф, Литвинов Т. И
МПК / Метки
МПК: A01F 25/00, B07B 13/065
Метки: картофеля, сортировка
Опубликовано: 31.10.1933
Код ссылки
<a href="https://patents.su/3-32828-sortirovka-dlya-kartofelya-i-t-p.html" target="_blank" rel="follow" title="База патентов СССР">Сортировка для картофеля и т. п.</a>
Патентноf йунтэескай библиотека
Номер патента: 262380
Опубликовано: 01.01.1970
Авторы: Всесоюзный, Йсеа, Конструкторск, Тараканов
МПК: B29D 30/16, B29D 30/30, B65H 19/00
Метки: библиотека, йунтэескай, патентноf
