Измеритель коэффициентов формы деревьев

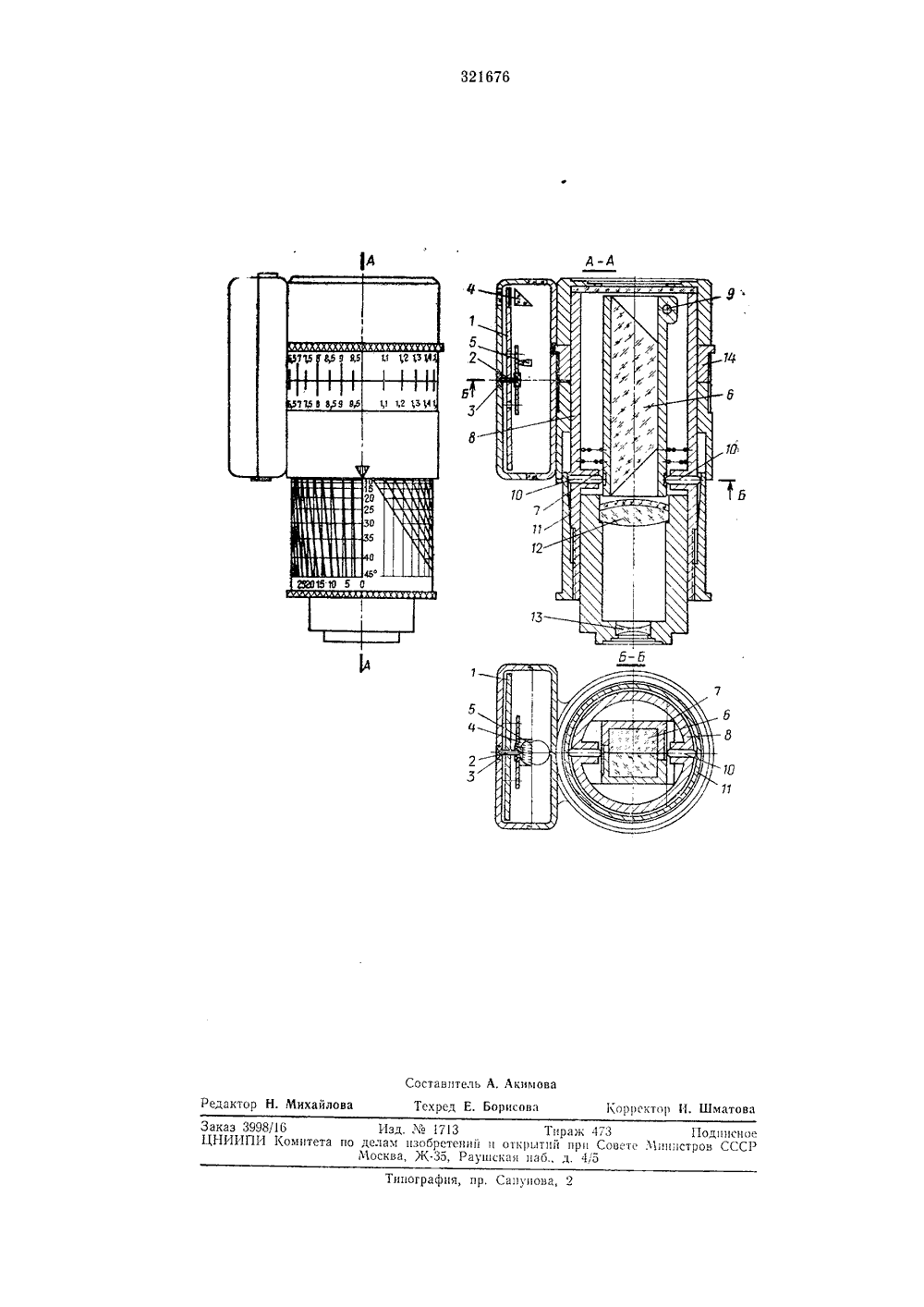

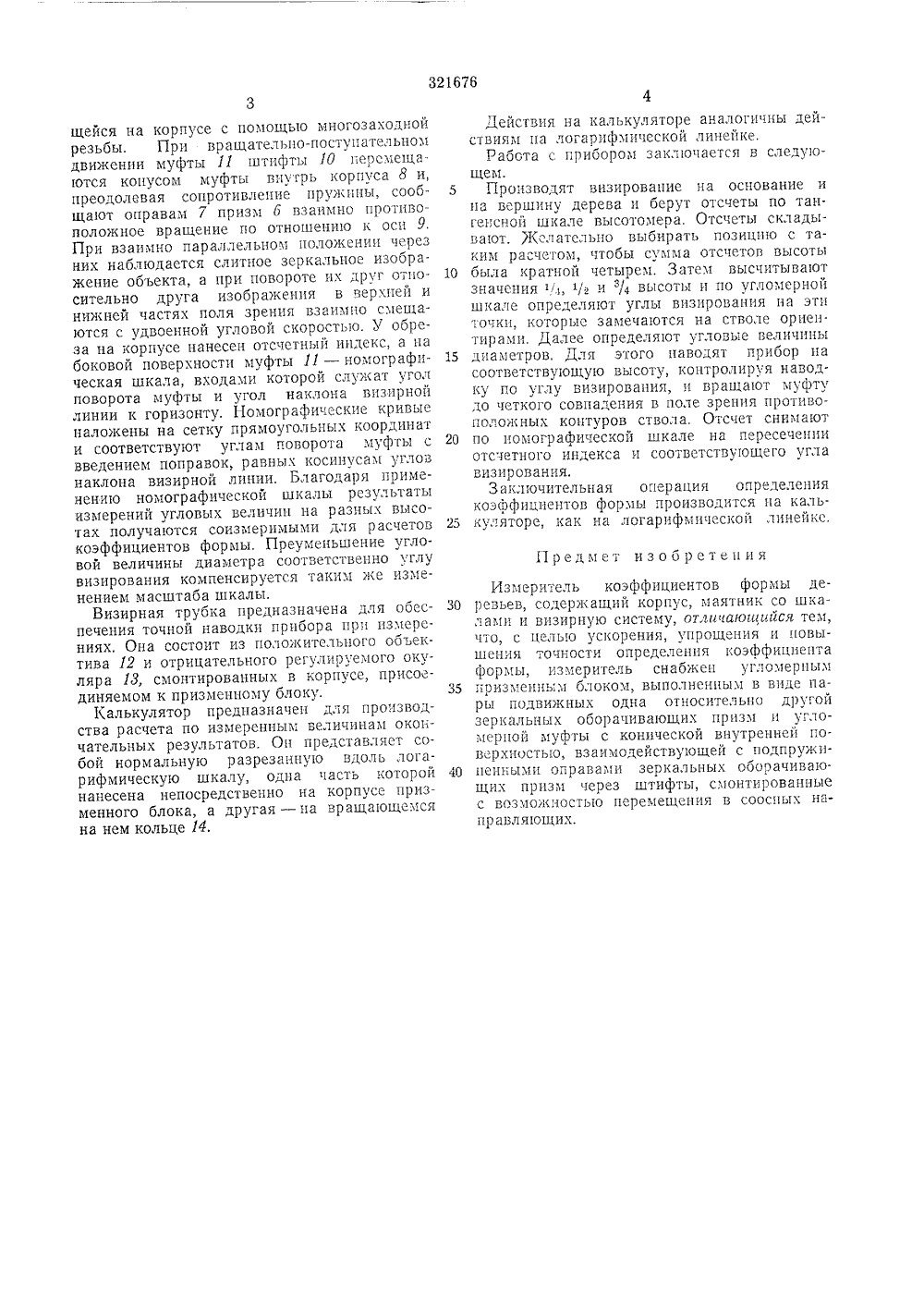

Союз Советских Социалистических Республикависимое от авт. свидетельства М МП 1 Ь 11/ аявлено 08.Ч 11,1970 (М 1457292/29 рисоединением заявки-ПриоритетОпубликовано 19.Х 1,1971. Бюллетень3 Комитет оо делам изобретений и открытийори Совете Министре СССРЗМЕРИТЕДЬ КОЭФФИЦИЕНТОВ ФОРМЫ ДЕРЕВЪЕ Известен измеритель коэффициентов формы деревьев, содержащий корпус, маятник со шкалами и визирную систему.Цель изобретения - ускорение, упрощение и повышение точности определения коэффициента формы. Достигается это тем, что измеритель снабжен угломерным призмепным блоком, выполненным в виде пары подвижных одна относительно другой зеркальных оборачивающих призм и угломерной муфты с конической внутренней поверхностью, взаимодействующей с подпружиненными оправамп зеркальных оборачивающих призм через штифты, смонтированные с возможностью перемещения в соосных направляющих.На чертеже показан предлагаемый измеритель коэффициентов формы деревьев.Измеритель содержит высотомер, угломерный призмеппый блок, визирную трубку с двукратным увеличением и калькулятор с логарифмической шкалой.Высотомер предназначен для определения на стволе растущего дерева мест измерения коэффициентов формы и углов визирования иа них. Прозрачный маятник 1 подвешен на игольчатой оси 2 в кернах 8. По краю маятника нанесены радиальные шкалы - градусная и тангенсная. Деления последней соответствуют углам визирования на равномерную вертикальную шкалу с началом отсчета от горизонта вверх и вниз. При визировании па ствол деления тангенсной шкалы соответствуют равным отрезкам его по высоте.Общее число делений дает полную высоту 5 ствола в условных единицах (в зависимостиот дистанции).Визирная система высотомера состоит изотражательной призмы 4 с отсчетным индексом, нанесенным на грани, обращеной к 10 маятнику, и полукруглой лупы о, предназначенной для согласования одновременного наблюдения шкал, отражаемых призмой, и непосредственно видимого через плоскоп- араллель часть призмы объекта изме ренпя.Прпзменный блок прибора предназначендля определения угловых величин по смещению изображений в его поле зрения. Оп состоит из двух зеркальных оборачивающпх 20 призм 6, установленных одна над другой,Оправы 7 призм шарнирно укреплены в корпусе 8 па общей оси 9 и подпружинены в противоположные стороны. В корпусе имеются два направляющих отверстия, в оторые 25 вставлены легкоподвижные штифты 10, упирающиеся в противоположные грани призменпых оправ. Наружные концы штифтов выступают над поверхностью корпуса блока и соприкасаются с внутренней конической 30 поверхностью угломерной муфты 11, вращаю 321676щейся на корпусе с помощью многозаходной резьбы, Прц вращательно-поступательном движении муфты 11 штифты 10 перемещаются конусом муфты внутрь корпуса 8 и, преодолевая сопротивление пружины, сообщают оправам 7 призм 6 взаимно противоположное вращение по отношешпо к осц 9, При взаимно параллельном положении через них наблюдается слитное зеркальное изображение объекта, а при повороте их друг относительно друга изображения в верхней и нижней частях поля зрения взаимно смещаются с удвоенной угловой скоростью. У оореза на корпусе нанесен отсчетный индекс, а па боковой поверхности муфты 11 - номографическая шкала, входами которой служат угол поворота муфты и угол наклона визирной линии к горизонту. Номографцческце кривыс наложены на сетку прямоугольных координат и соответствуют углам поворота муфты с введением поправок, равных косинусам углов наклона визирной линии. Благодаря применению номографической шкалы результаты измерений угловых величин на разных высотах получаются соизмеримыми для расчетов коэффициентов формы. Преуменьшение угловой величины диаметра соответственно углу визирования компенсируется таким же изменением масштаба шкалы.Визирная трубка предназначена для обеспечения точной наводки прибора прц пзмерсниях, Она состоит из положительного объектива 2 и отрицательного регулируемого окуляра 13, смонтированных в корпусе, присоединяемом к призменному блоку.Калькулятор предназначен для производства расчета по измеренным величинам окончательных результатов. Он представляет собой нормальную разрезанную вдоль логарифмическую шкалу, одна часть которой нанесена непосредственно на корпусе призменного блока, а другая - на вращающемся на нем кольце 14. Действия на калькуляторе аналогичны действиям па логарифмической линейке,Работа с прибором заключается в следующем.5 Процзводят визирование на основание ипа вершину дерева и берут отсчеты по тангенсной шкале высотомера. Отсчеты складывают. желательно выбирать позицию с таким расчетом, чтобы сумма отсчетов высоты 10 была кратной четырем. 3 атем высчитываютзначения гь г/ и /4 высоты и по угломерной шкале определяют углы визирования на этп точки, которые замечаются на стволе орцен.тирами. Далее определяют угловые величины 15 диаметров, Для этого наводят прибор насоответствующую высоту, контролируя наводку по углу визирования, и вращают муфту до четкого совпадения в поле зрения противоположных контуров ствола, Отсчет снимают 20 по иомографической шкале на пересеченииотсчетного индекса и соответствующего угла визирования.Зак;иочительная операция определениякоэффициентов формы производится на каль куляторе, как на логарифмической линейке. Предмет изобретенияИзмеритель коэффициентов формы де ревьев, содержащий корпус, маятник со шкалами и визирную систему, от,гичагогиийся тем, что, с целью ускорения, упрощения и повышения точности определения коэффициента формы, измеритель снабжен угломерным 35 призмепным блоком, выполненным в виде пары подвижных одна относительно другой зеркальных оборачивающих призм и угломерной муфты с конической внутренней поверхностью, взаимодействующей с подпружц цепными оправами зеркальных ооорачиваю.щих призм через штифты, смонтированные с возможностью перемещения в соосных напр авляющих.321676 й-А 5 оставвтель А. Акимова ехред Е. Борисова Корректор Н. Шматов актор Н. Михаило Типо апуиова, 2 ия, п каэ 3998/16 Изд. М 1713 Тираж 473НИИПИ 1(омитета по делам изобретений и открытий при СовеМосква, Ж.35, Раушская иаб., д. 4,5 Подписное иипстров СССР
