Приспособление для закрепления бобины на приводимом во вращение бобинодержателе

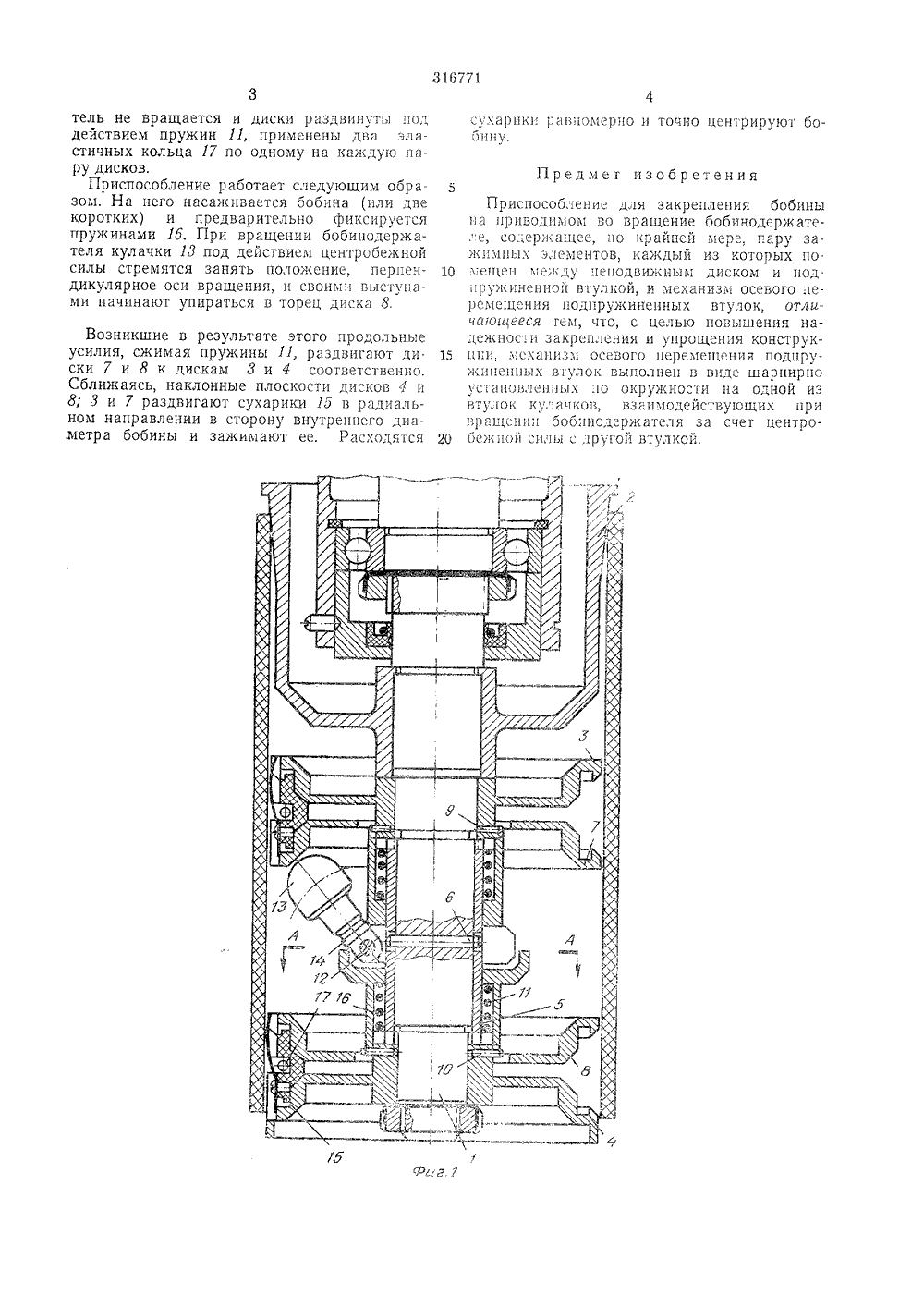

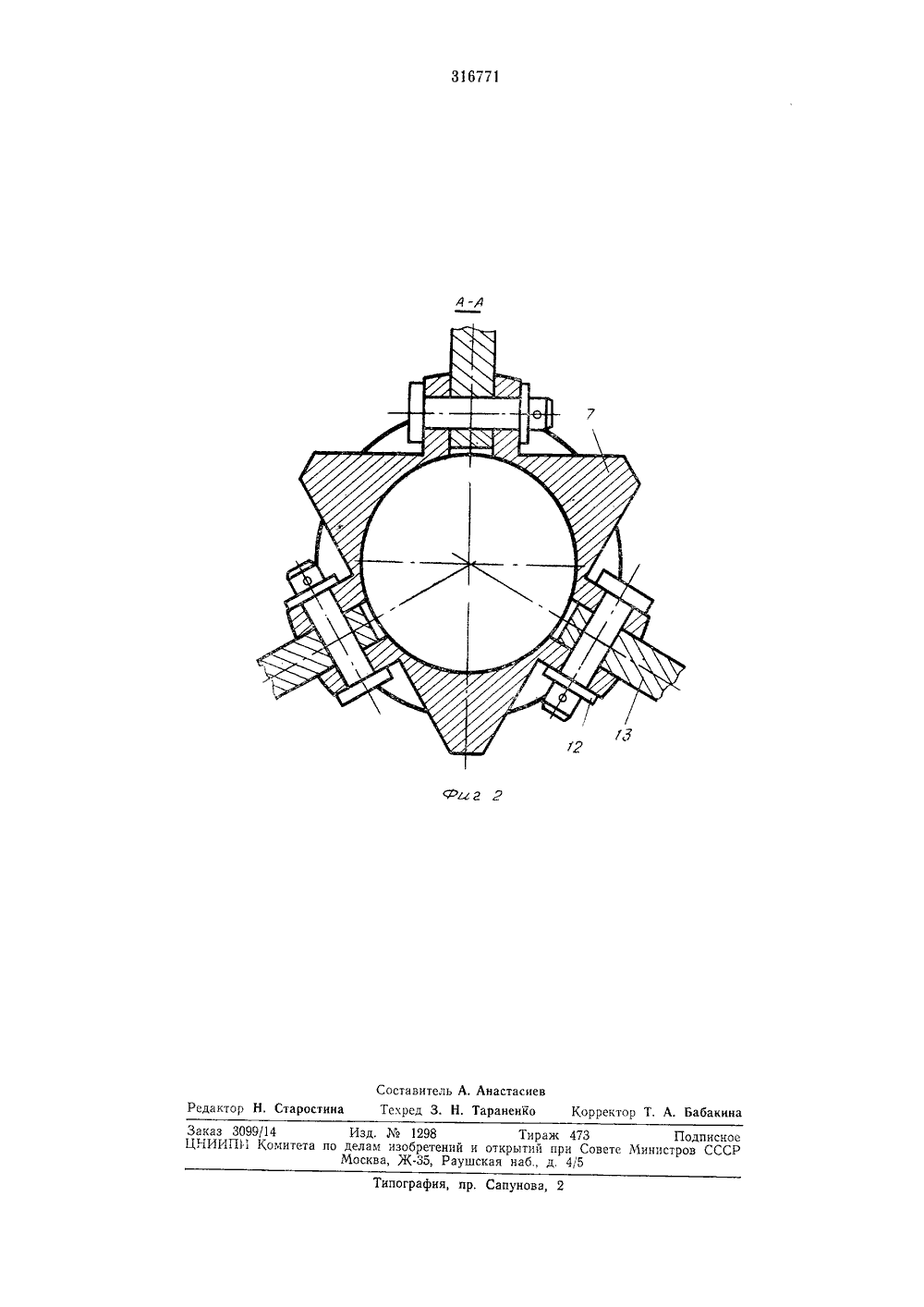

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 31677 Союз Советсних Социалистичеснии Республинрисоединением заявкиКомитет по делам аобретеиий и отнрыти при Совете Миииотров СССРубликовано 07.Х.1971. Бюллетень3 та опубликования описания ОЗ.Х 1.1971 Лысенко, В. А, Пирогов и В. В. Шурхазт Авторы зобретен Всесоюзный научно-исследовательский институт маш для производства синтетических волоконвитель ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАКРЕПЛЕНИЯ БОБИНЫ ПРИВОДИМОМ ВО ВРАЩЕНИЕ БОБИНОДЕРЖАТЕЛ Изобретение относится к производству синтетических волокон, а именно к приспособлениям для закрепления бобины на бобинодержателе.Известно приспособление для закрепления 5бобины на приводимом во вращение бобинодержателе, содержащее, по крайней мере,пару зажнмных элементов, каждый из которых помещен между неподвижным диском иподпружиненной втулкой, и механизм осевого 10перемещения подпружиненных втулок.Целью изобретения является повышениенадежности закрепления бобины и упрощениеконструкции приспособления.Поставленная цель достигается тем, что 15механизм осевого перемещения подпружиненных втулок выполнен в виде шарнирно установленных по окружности на одной из втулоккулачков, взаимодействующих при вращениибобинодержателя за счет центробежной силы с другой втулкой.На фиг. 1 показано предлагаемое приспособление, осевой разрез; на фиг. 2 - разрезпо А - А на фиг. 1,Приспособление для закрепления бобины 25на приводимом во вращение бобинодержателе содержит вал 1, соединенный с валомэлектродвигателя (на чертеже не показан),на валу 1 жестко крепится стакан 2, диски 3и 4. Эти диски распираются втулкой 5, жест ко соединенной с валом 1 штифтом б. На обоих концах втулки имеются выступы, которые входят в углубления дисков 3 и 4, обеспечивая таким образом фиксацию этих дисков один относительно другого. На втулке 5 и дисках 3 и 4 сидят соответственно диска 7 и 8, свободно перемещающиеся вдоль оси и, благодаря углублениям, зафиксированные в окружном направлении шпильками 9 и 10, закрепленными на дисках 3 и 4, Таким образом, диск 7 свободно передается по оси относительно диска 3, а диск 8 - относительно диска 4.В углублениях дисков 7 и 8 находятся предварительно сжатые с малым усилием пружины 11, одна из них поджимается торцом диска 3, а другая - диска 4.На диске 7 шарнирно с помощью пальцев 12 закреплены три кулачка 13 (см. фиг, 2). На каждом кулачке имеется выступ 14, который упирается в торец диска 8.По окружности на наклонных плоскостях дисков 4 и 8, а также дисков 3 и 7 расположены по три сухарика с закрепленными на них пластинчатыми пружинами 1 б. Три сухарика расположены равномерно по окружности. Пружины 16 дают предварительную фиксацию бобины до ее вращения.Для удержания сухариков 15 на наклонных плоскостях дисков, когда бобинодержа тель не вращается и диски раздвинуты:1 од действием пружин 11, применены два эластичных кольца 17 по Одному на каждую пару дисков.Приспособление работает следующим образом. На него насаживается бобина (или две коротких) и предварительно фиксируется пружинами 1 б. При вращении бобиподержателя кулачки 13 под действием центробежной силы стремятся занять положение, пер-.ендикулярное оси вращения, и своими выступами начинают упираться в торец диска 8,Возникшие в результате этого продольные усилия, сжимая пружины 11, раздвигают ди. ски 7 и 8 к дискам 3 и 4 соответственно. Сближаясь, наклонные плоскости дисков 4 и 8; 3 и 7 раздвигают сухарики 15 в радиальном направлении в сторону внутреннего диаметра бобины и зажимают ее. Расходятся смхарик 11 ра 1 в 110 мерно и точно центрируют бобину. Предмет изобретенияПриспособление для закрепления бобиныпа приводимом во вращение бобинодержателе, содержащее, по крайней мере, гару заж 11 мпых элементов, кыкдыЙ из которых по меще 11 мс,11 ду неподвижным диском и под;1 ружиненной втулкой, и механизм осевого:1 еремещения подпружиненных втулок, ОтлиЧа 1 оиЕЕСя теМ, ЧТО, С ЦЕЛЬЮ ПОВЫШЕНИЯ Надсжнос-.и закрепления и упрощения конструк ц 1111, мсх 11 низм осевого перемещения подпружиненных втулок выголнен в виде шарнирно установленных;1 о окружности на одной из вту;1 ок кулачков, вз аимодейству 1 ощих при ращсн 1111 Оооиподержателя за счет центро 20 бсж 11 ОЙ силы с другой Втулкои.316771 ставитель А, Анастасие ехред 3. Н. Тараненко ектор Т. А. Бабакин Старостина кт ипография, пр. Сапунова каз 3099/14 Изд,1298 Тираж 473 Подписное ЧИИП 11 Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5
