Генератор импульсов

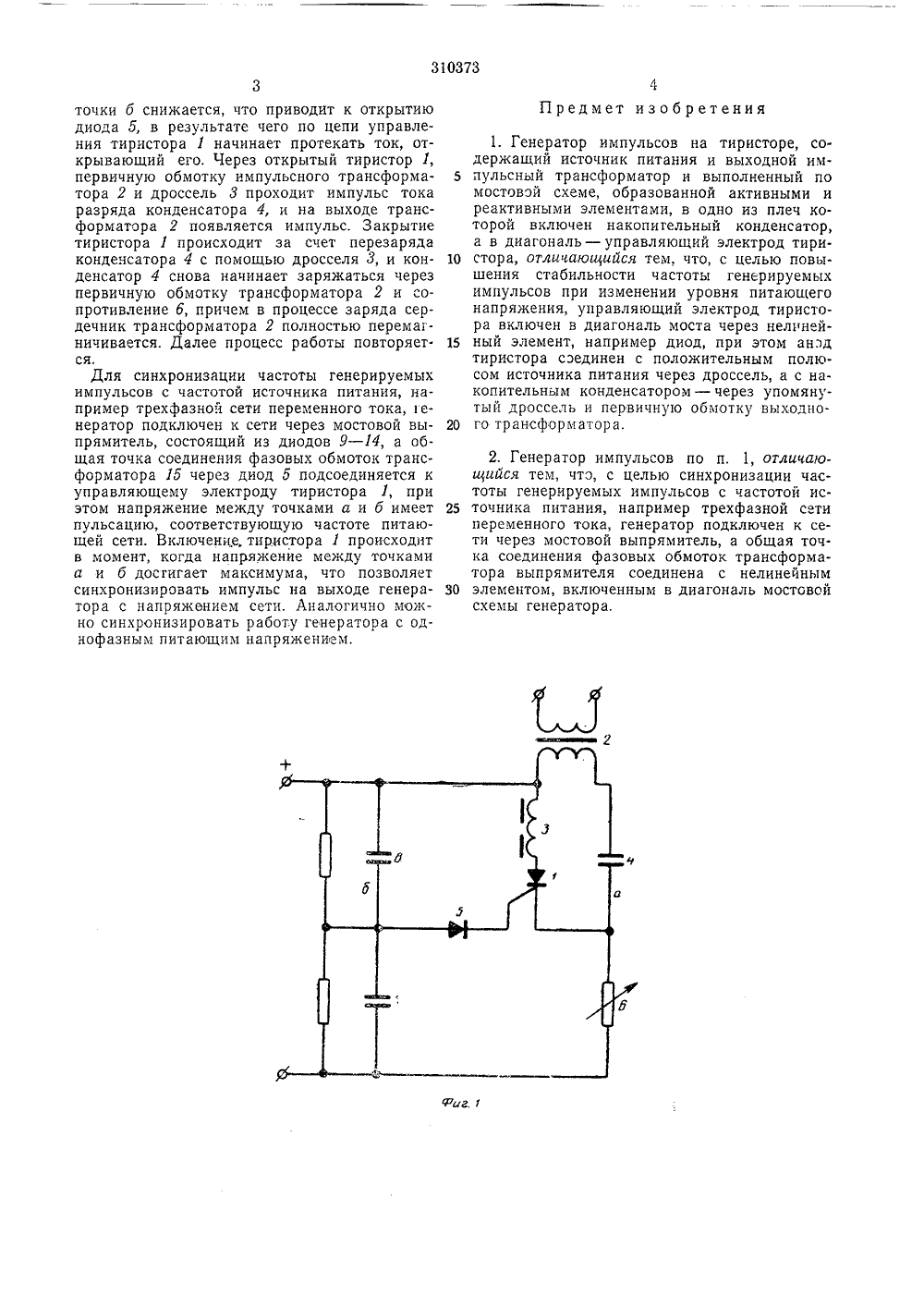

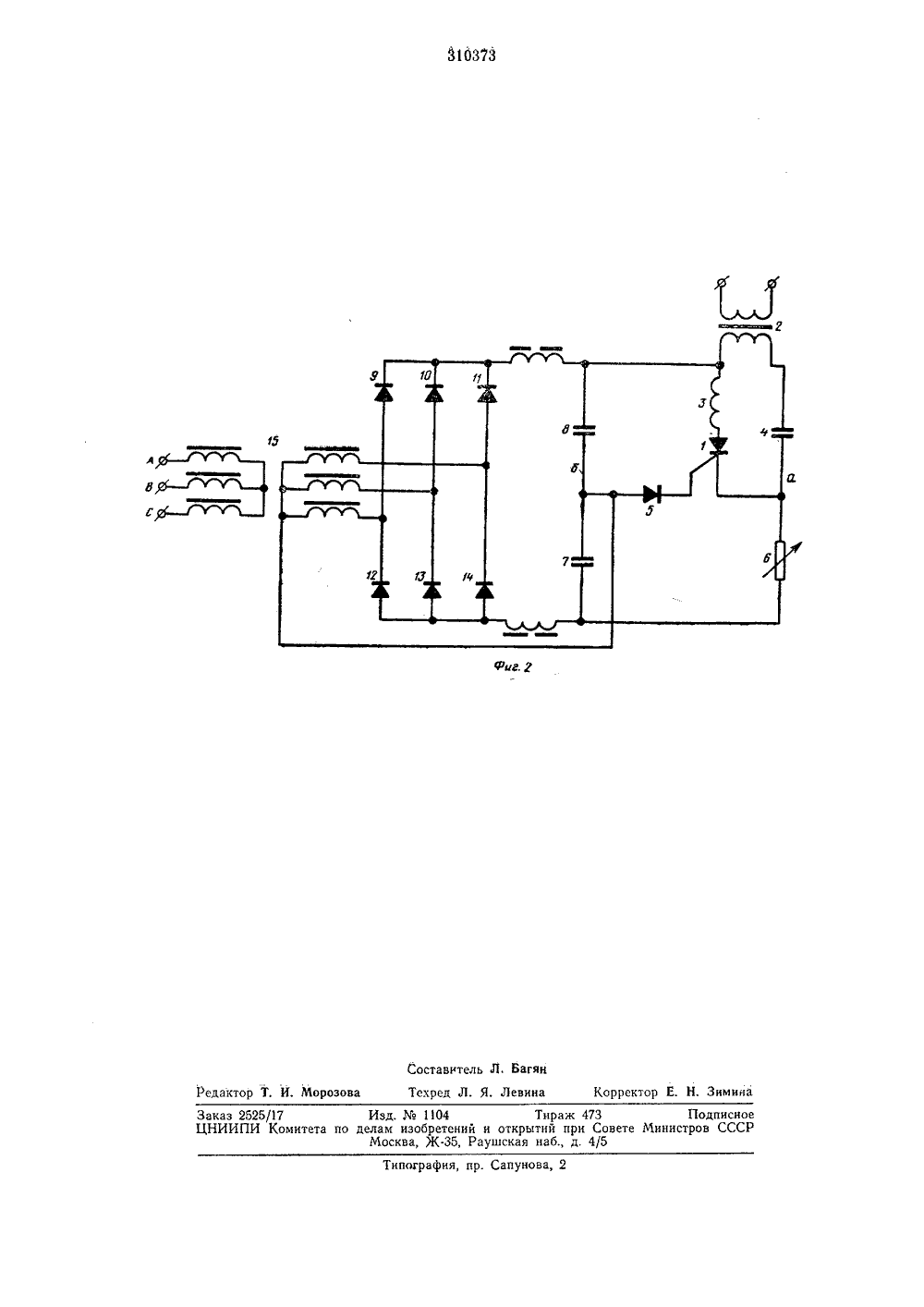

Союз Советских Социалистических Республикависимое от видетельства1 ПК Н 031 с 33 явлено 17.Х.1968 ( 1275597(26присоединением заявкиКомитет по делам зобретений и открыт при Совете Министра СССРитет ДК 621,373.52(088.8) Опубликовано 26.у 11,1971, БюллетеньДата опубликования описания 4.Х.1971 вторызобретен А. Сакович и В, И, Агеев явитель ГЕНЕРАТОР УЛ ЪСОВ вь др Для синхронизац импульсов с частот пример трехфазной нератор подключен прямитель, а обща Изобретение относится к области радиот хники, в частности к генераторам импульсов на тиристоре.Известны генераторы импульсов на тиристоре, содержащие источник питания и выход ной импульсный трансформатор и выполненные по мостовой схеме, образованной активНыми и реактивными элементами, в одно из Плеч которой включен накопительный конденсатор, а в диагональ - управляющий электрод 10 тиристора.Однако в известных устройствах частота генерируемых импульсов при изменении напряжения питания нестабильна.С целью повышения стабильности частоты 15 генерируемых импульсов при изменении уровня питающего напряжения в предлагаемом генераторе управляющий электрод тиристора включен в диагональ моста через нелинейный элемент, например диод, при этом анод тири О стора соединен с положительным полюсом источника питания через дроссель, а с накопительным конденсатором - через дроссель и первичную обмотку выходного трансформатои частоты генерируемых й источника питания, насети переменного тока,гек сети через мостовой выточка соединения фазо- ЗО вых обмоток трачсформатора выпрямителя со. единена с нелинейным элементом, включенным в диагональ мостовой схемы генератора,На фиг. 1 представлена электрическая схема предлагаемого устройства; на фиг. 2 - схема, позволяющая синхронизировать работу устройства с частотой трехфазной питающей сети,Генератор импульсов содержит тиристор 1, ходной импульсный трансформатор 2 и оссель 8, через который анод тиристора соединен с положительным полюсом источника питания. Генератор выполнен по мостовой схеме, образованной активными и реактивными элементами, в одно из плеч которой включен накопительный конденсатор 4, а в диагональ через диод 5 - управляющий электрод тиристора 1. Дроссель 3 обеспечивает надежный перезаряд конденсатора 4 и, соответственно, закрытие тиристора 1. Включение первичной обмотки трансформатора 2 в цепь заряда конденсатора 4 обеспечивает размагничивание сердечника током заряда этого конденсатора, а следовательно, и получение мощного импульса на выходе генератора.В исходном состоянии потенциал общей точки регулируемого сопротивления 6 и конденсатора 4 (точка а) оказывается выше потенциала общей точки конденсаторов 7 и 8 (точка б). По мере заряда конденсатора 4 потенциал310373 Риг точки б снижается, что приводит к открытию диода б, в результате чего по цепи управления тиристора 1 начинает протекать ток, открывающий его. Через открытый тиристор 1, первичную обмотку импульсного трансформатора 2 и дроссель 3 проходит импульс тока разряда конденсатора 4, и на выходе трансформатора 2 появляется импульс, Закрытие тиристора 1 происходит за счет перезаряда кондечсатора 4 с помощью дросселя 8, и конденсатор 4 снова начинает заряжаться через первичную обмотку трансформатора 2 и сопротивление 6, причем в процессе заряда сердечник трансформатора 2 полностью перемагничивается. Далее процесс работы повторяет ся.Для синхронизации частоты генерируемых импульсов с частотой источника питания, например трехфазной сети переменного тока,енератор подключен к сети через мостовой выпрямитель, состоящий из диодов 9 - 14, а общая точка соединения фазовых обмоток трансформатора 15 через диод 5 подсоединяется к управляющему электроду тиристора 1, при этом напряжение между точками а и б имеет пульсацию, соответствующую частоте питающей сети. Включение, тиристора 1 происходит в момент, когда напряжение между точками а и б досгигает максимума, что позволяет синхронизировать импульс на выходе генератора с напряжением сети. Аналогично можно синхронизировать работу генератора с однофазным питающим напряжением. Предмет изобретения 1. Генератор импульсов на тиристоре, содержащий источник питания и выходной импульсный трансформатор и выполненный по мостовой схеме, образованной активными и реактивными элементами, в одно из плеч которой включен накопительный конденсатор, а в диагональ - управляющий электрод тири стора, отличающийся тем, что, с целью повыщения стабильности частоты генерируемых импульсов при изменении уровня питающего напряжения, управляющий электрод тиристора включен в диагональ моста через нелиней ный элемент, например диод, при этом анодтиристора соединен с положительным полюсом источника питания через дроссель, а с накопительным конденсатором - через упомянутый дроссель и первичную обмотку выходно го трансформатора. 2. Генератор импульсов по п, 1, отличающийся тем, что, с целью синхронизации частоты генерируемых импульсов с частотой ис точника питания, например трехфазной сетипеременного тока, генератор подключен к сети через мостовой выпрямитель, а общая точка соединения фазовых обмоток трансформатора выпрямителя соединена с нелинейным ЗО элементом, включенным в диагональ мостовойсхемы генератора.Составитель Л. Багян Техред Л. Я. Левина Реда кт розов ипографня, пр. Сапунова,Заказ 2525/17ЦНИИПИ Комите Изд.104елам изобретений Москва, Ж, Р Тираж 473 открытий при С ская наб., д. 4/ орректор Е. Н. Зимина Подписное ете Министров СССР
