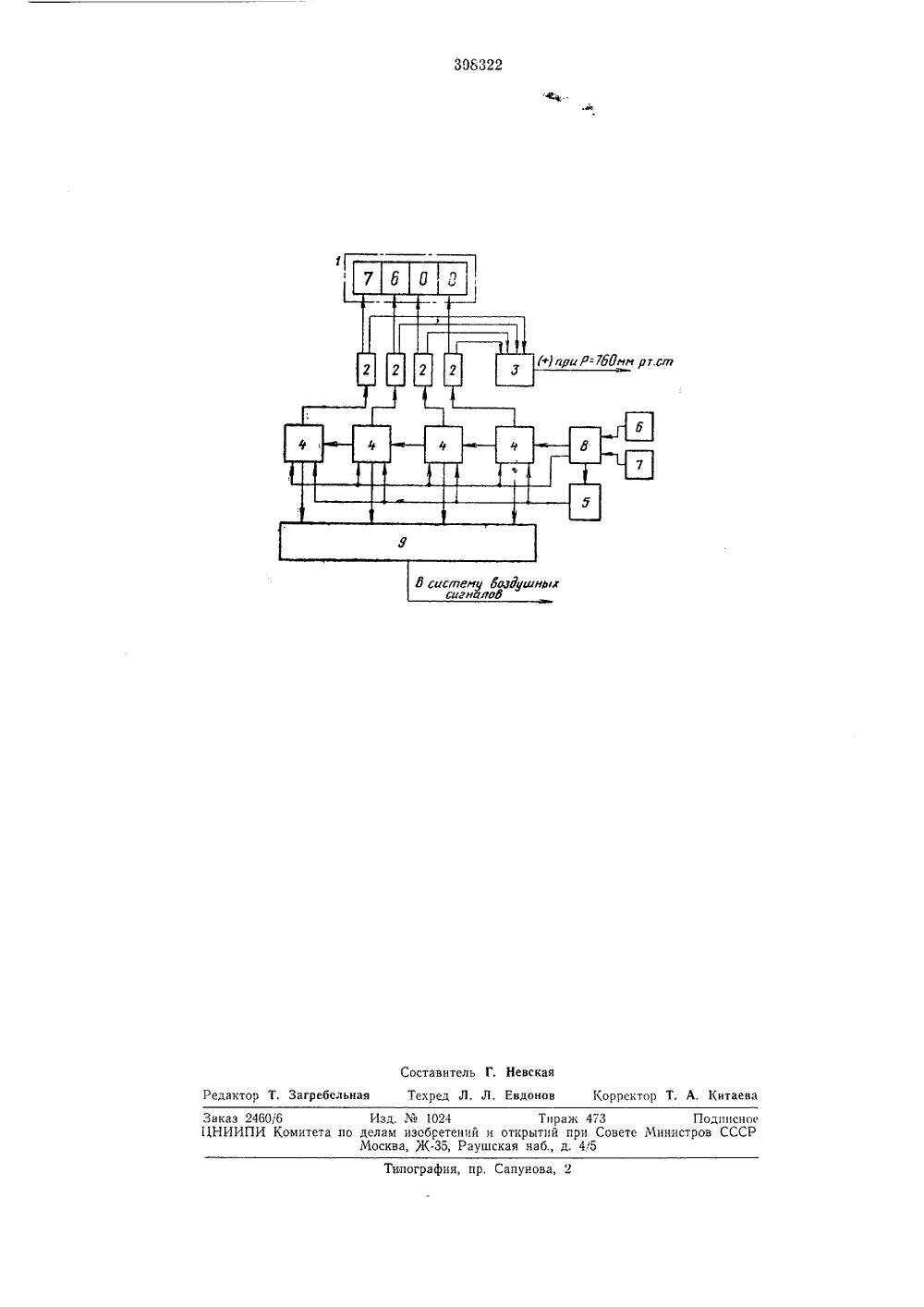

Устройство ввода поправки на давление у поверхности земли в систему воздушныхсигналов

Номер патента: 133681

Опубликовано: 01.01.1960

Авторы: Котляров, Михайлычев, Руцкая

МПК: H03M 7/12

Метки: двоичные, десятичных, преобразования, чисел

...генератора 14 пачек импульсов. Генератор выдает необходимое число сдвиговых импульсов. Число последних равно разрядности выходного регистра П, Сдвиговые импульсы подаются на сдвиговые входы 17 четырехразрядного регистра со сдвигом двоично-десятичного кода, двух последовательных сумматоров П 1 и 1 Г, пг-разрядного выходного регистра (ггг - количество разрядов преобразуемого числа) и промежуточных триггеров 18 и 19, необходимых для осуществления фиксированных задержек.Десятично-двоичное число с четырехразрядного регистра проходит, начиная с младших разрядов, через сумматор 1 Пна старший разряд (т) выходного сдвигающего регистра. Сумматор 1 П производит последовательное суммированиеиг+г= ог+ Р -В данном случае и,= оо+ р,= 0+5=5.Генератор...

Номер патента: 886278

Опубликовано: 30.11.1981

Автор: Александров

МПК: H04J 1/14

Метки: асинхронного, ввода, двоичной, информации

...баркеровского типа через подготовленный элемент И 8 или 9 осуществляет торможение исключение одного импульса считывания) через элемент НЕТ 11 или ускорение (добавление одного импульса считывания) через элемент ИЛИ 12 процесса считывания с запоминающего блока 1, вследствие чего осуществляется согласование скорости передачи. Таким образом, повышается помехоустойчивость.Формула изобретения выделяются из спектра информационного сигнала в блоке 2 выделения тактовой частоты. Считывание информации осуще,25 ствляется импульсами генератора 3 импульсов считывания. Контроль за работой запоминающего блока 1 осуществляет фазовый детектор 4 в моменты времени, определяемые делителем 5 часто 30 ты. При отсутствии временных сдвигов,сигналов на...

Номер патента: 1657645

Опубликовано: 23.06.1991

Авторы: Идрисов, Логиновский, Ниязов

МПК: E21C 47/00

Метки: жидкости, земли, поверхности, удаления

...коническую пару 18 валу 19, нв котором закреплена звездочка 20, входящая в зацепление с шарами 21, соединенными гантелями 22 и размещенными с возможностью перемещения в трубопроводе 23, оборудованном в верхней части окнами 24 и Ч-образными перегородками 25, а в нижней части - окнами 26.Устройство работает следующим образом. При подходе транспортного средства 2 к месту разлива жидкости, например нефти, на поверхности земли барабан 11, на рычагах 4, проворачиваемых на шарнирах 3, опускается на поверхность земли так, что сорбент 13 входит в соприкосновение с нефтяной пленкой и деформируется под двйствием массы устройства.При перемещении транспортного средства 2 барабан 11 обкатывается по земле, Сорбент 13, деформируемый в нижней части...

Номер патента: 1048466

Опубликовано: 15.10.1983

Автор: Журавлев

МПК: G06F 3/02

Метки: ввода, вывода, информации

...изреверсивных счетчиков-регистров 4-6,;,ультиплексоров 7, блок памяти 8 ввиде оперативного запоминающего уст,ройстаа ОЗУ), блок индикации 9,блок 10 элементов И -14 ИСКЛЮЧРЮ 11 ЕЕ ИЛИ, сдвигающий регистр 15,сцетчик 16 номера разряда, преобразовательь кода 17, первый элементИЛИ 18, клавиатура 19 операций, второй шифратор 20, второй элементИЛИ 21, дешифратор 22, блок 23 управления и генератор 24 тактовыхимпульсов, с первого по третий входыблока управления 25-27, входы группы блока управления 28,1-28,6, выходы блока управления 29-36, выходыгруппы блока управления 37, 38, формирователы 39 одиночных импульсов.триггеры 40-43 признака операции,счетчик 44 тактовых импульсов, счетчик 45 кода адреса ОЗУ, формировательуправляющих импульсов 46...

Номер патента: 808089

Опубликовано: 28.02.1981

Автор: Полтавцев

МПК: B01D 3/20

Метки: аппа-pat, ввода, газа

...патрубка на выходном его конце.На фиг. 1 показано расположение устройства для ввода газа в аппарат; на фиг. 2- узел А на фиг. 1; на фиг. 3 - выполнение 2патрубка с двухрядным расположением гибких нитей.Устройство для ввода газа в аппарат устанавливается в нижней части корпуса 1 исостоит из патрубка 2, по периметру которого размещены гибкие нити 3 в один илинесколько рядов с зазорами 4.Устройство работает следующим образом.При подаче газа через патрубок 2 в корпус 1 аппарата он проходит через зазорыто 4 и вступает во взаимодействие с жидкостьюи твердыми телами. При снижении нагрузкипо газу или прекращении его подачи суспензия начинает заливаться в патрубок 2,сжимая гибкие нити 3 в пучок, который задерживает твердые частицы, при этом...
