Осадительная камера для всасывающе-нагнетательных разгрузчиков сыпучих материалов

Номер патента: 301304

Авторы: Воробьев, Кар, Пдтен

ZIP архив

Текст

30 304 Союз Советских Социалистических Республикисимое от авт. свидетельствааявлено 26 Л.1970 ( 1393934/27-1 П 65 д 53/6 01 с 3510 присоединением заявкиПриорите омитет по делам аобретеиий и открытипри Совете МиииотровСССР публиковано 2 Ч.1971. Бюллетень ч" УД К 621.867.82(088.8) а опубликования описания 2 Ч 1.19 В СЕССОЯ 1-1 А Я Цщтт тг;Р,циг "ц БИБЛЛОТО(ААвторы зобретени я,А. А. Воробьев и Е, Н. Карягин нтральное конструкторское бюро Строймашаявител ОСАДИТЕЛЬНАЯ КАМЕРА ДЛЯ ВСАСЫВАЮЩЕ-НАГНЕТАТЕЛЬНЫХ РАЗГРУЗЧИКОВ СЫПУЧИХ МАТЕРИАЛОВИзобретение относится к области пневматического транспорта.Известны осадительные камеры для всасывающе-нагнетательных разгрузчиков сыпучих материалов, содержащие фильтры, установленные внутри нее, и механизмы для обратной продувки фильтров, имеющие запорные устройства, поочередно перекрывающие всасывающий воздухопровод и напорную магистраль, подающую в фильтры воздух для продувки.Однако в известных камерах очистка фильтров путем обратной продувки осуществляется при различном рабочем давлении сжатого воздуха и соответствующем колебании расхода воздуха. Из-за этого происходит быстрое засорение фильтров, несмотря на большую их площадь, отказы в работе механизмов для обратной продувки фильтров и их неэффективность,Целью изобретения является повышение эффективности очистки фильтров. Это достигается тем, что механизмы для обратной продувки фильтров снабжены аккумулирующими емкостями, которые связаны с одной стороны посредством обратных клапанов с напорной магистралью, а с другой стороны через запорные устройства - с полостью фильтров.На фиг. 1 изображена предлагаемая камера с установкой ее на всасывающе-нагнетательном разгрузчике; на фиг. 2 - схема наполнения аккумулирующих емкостей сжатым воздухом; на фиг, 3 - схема обратной продувки правого и левого фильтров.5 Осадительная камера 1 использована вконструкции всасывающе-нагнетательного разгрузчика, содержащего всасывающий трубопровод 2, прикрепленный к камере 3, в которой расположен быстроходный напорный 10 шнек 4. В верхней части осадительной камеры, установленной на камере д, смонтированы горизонтальные рукавные фильтры б, связанные через запорные устройства в виде трех- ходовых кранов 6 с аккумулирующими емко стями 7. В ее нижней части расположен отбойный щит 8. Камера 3 соединена с аэрокамерой 9, в дно которой по магистрали 10 поступает сжатый воздух. Нижняя часть аэро- камеры связана посредством обратных кла панов 11 с аккумулирующими емкостями, а кее верхней части прикреплен транспортный трубопровод 12.Осадительная камера работает следующимобразом.25 Разгрузчик подводится к штабелю перегружаемого груза механизмом передвижения,Под действием разрежения, которое получается в осадительной камере в результате отсоса воздуха по воздухопроводу 13, мате- ЗО риал засасывается по трубопроводу и попадает в зону действия быстроходного напорного шнека 4, подхватывается им и выдается в аэрокамеру, где разрыхляется и увлекается потоком сжатого воздуха, поступающего по магистрали 10, в трубопровод 12. Отсасываемый воздух, изменив направление из-за отбойного щита 8, что способствует дополнительному. выпадению частиц цемента, поднимается вверх, теряет скорость, так как камера в этом месте имеет наибольшее сечение, и подходит к фильтрам б, потеряв еще часть увлеценных частиц цемента. Далее воздух, очищаясь окончательно, проходит через фильтры, трехходовые краны и воздухопроводу 13 в отсасываемую машину. При полностью загруженном разгрузчике в магистрали 10 от компрессора образуется наибольшее рабочее давление сжатого воздуха, который через отрегулированные обратные клапаны 11 скапливается в емкостях 7. При падении давления в магистрали 10 воздух из емкостей обратно не выходит благодаря клапанам 11. При проведении обратной продувки фильтров один из трехходовых кранов поворачивают на 1 сек на 90, при этом полость фильтра соединяется непосредственно с емкостью 7, и, благодаря разрежению в фильтре и давлению в емкости,сжатый воздух с большой скоростью поступает в фильтр, встряхивая его ткань. Поддержка вакуума в осадительной камере в момент продувки осуществляется через осталь ные фильтры, которые остаются соединенными с отсасывающей машиной. Обратную продувку других фильтров осуществляют аналогично.10Предмет изобретенияОсадительная камера для всасывающе-нагнетательных разгрузчиков сыпучих материалов, содержащая фильтры, установленные 15 внутри нее, и механизмы для обратной продувки фильтров, имеющие запорные устройства, поочередно перекрывающие всасывающий воздухопровод и напорную магистраль, подающую в фильтры воздух для продувки, 20 отличающаяся тем, что, с целью повышенияэффективности очистки фильтров, механизмы для обратной продувки фильтров снабжены аккумулирующими емкостями, которые связаны с одной стороны посредством обратных 25 клапанов с напорной магистралью, а с другой - через запорные устройства с полостью фильтров.301304 А. Киселе акто Типография, пр. Сапунова,Заказ 14023ЦНИИПИ Комит Составитель А. Чижиков Техред Л. В. Куклина Корректор Н. Рождественск Изд,608 Тираж 473 Подписноо делам изобретений и открытий при Совете Министров ССС Москва, Ж, Раушская наб., д. 4/5

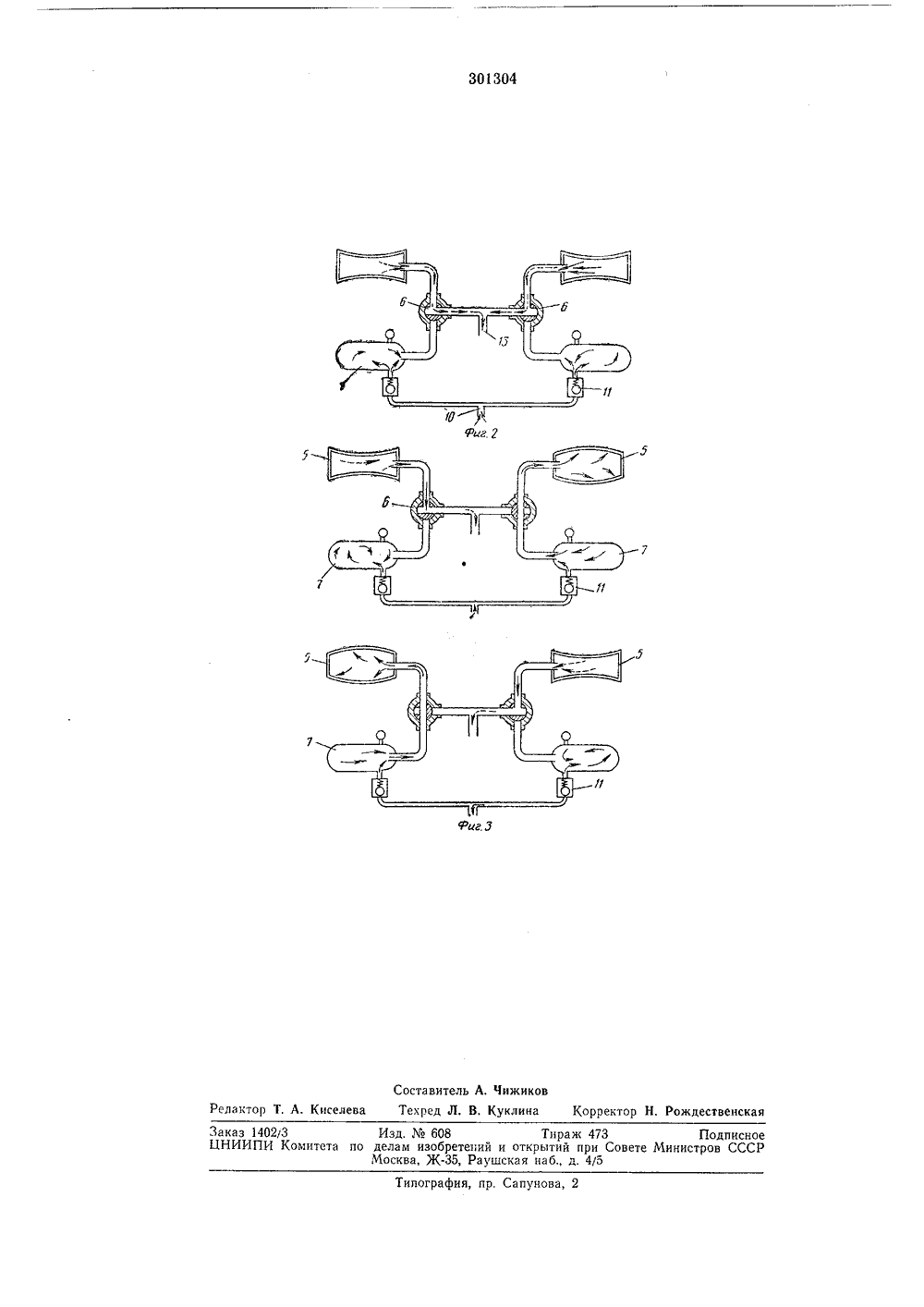

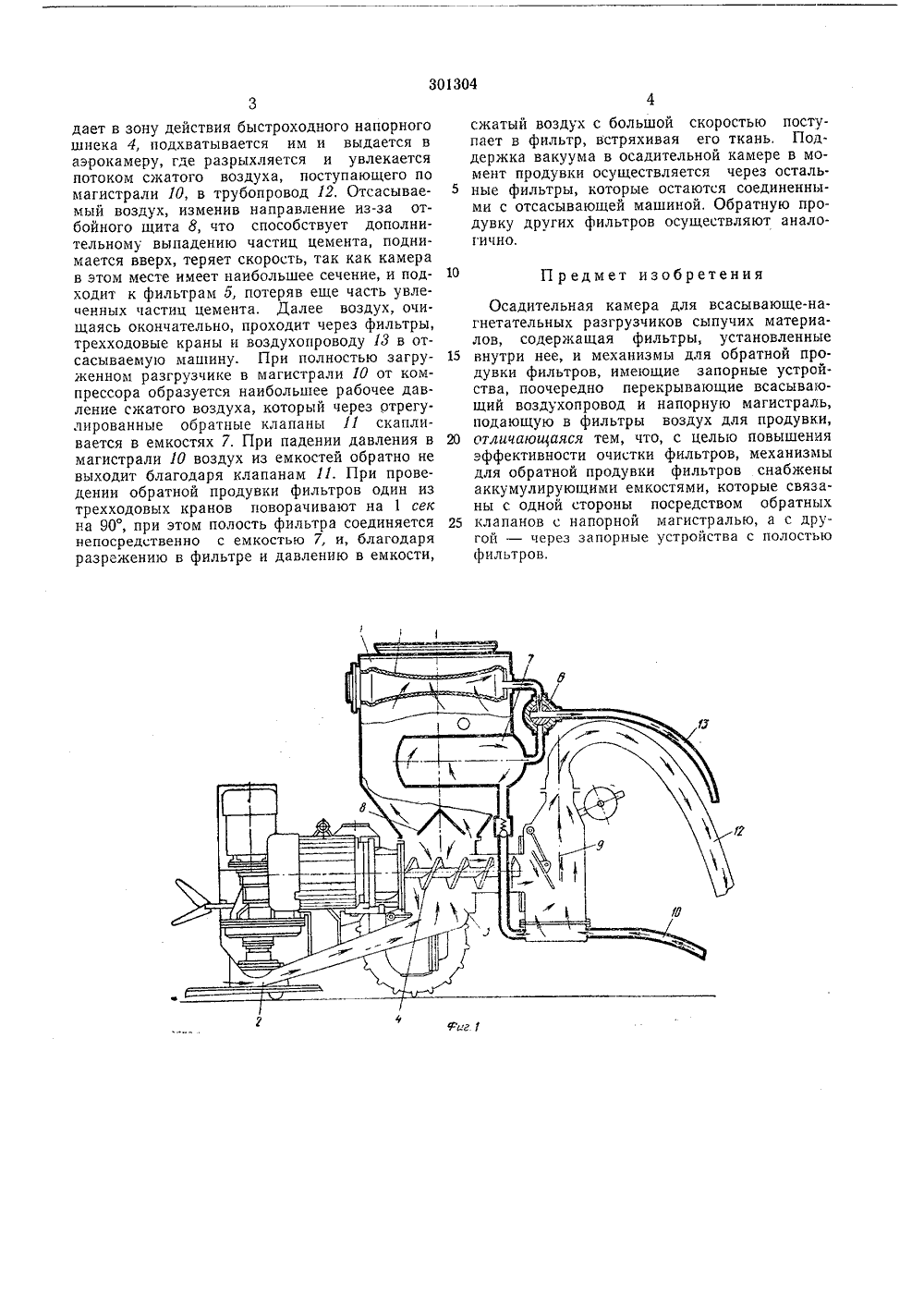

Смотреть

Заявка

1393934

А. А. Воробьев, Е. Н. Кар гин Центральное конструкторское бюро Строймаш, ПДТЕН НДЯ

МПК / Метки

МПК: B65G 53/60

Метки: всасывающе-нагнетательных, камера, осадительная, разгрузчиков, сыпучих

Опубликовано: 01.01.1971
