Уплотнитель (тампон) для фильтрации скважин

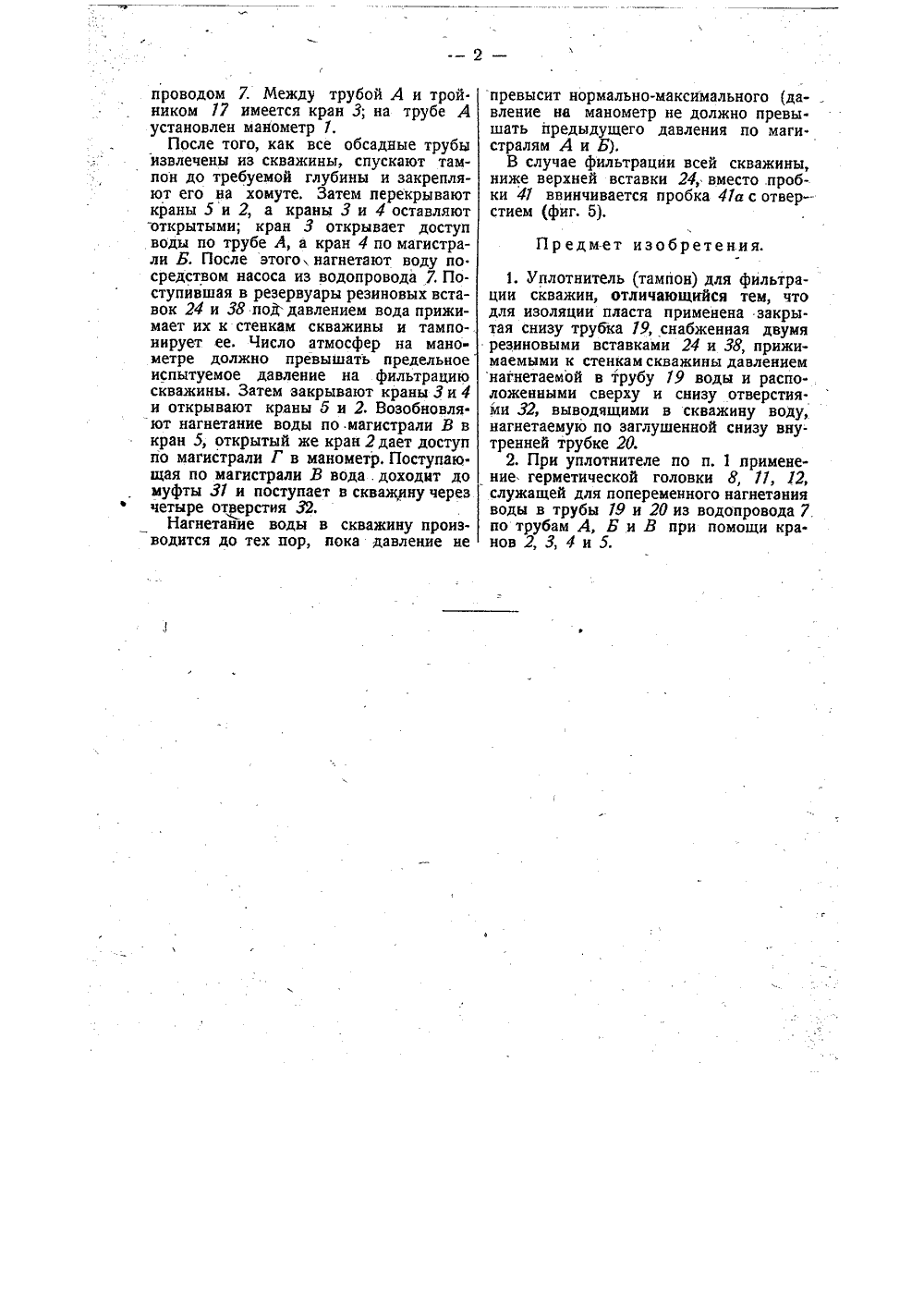

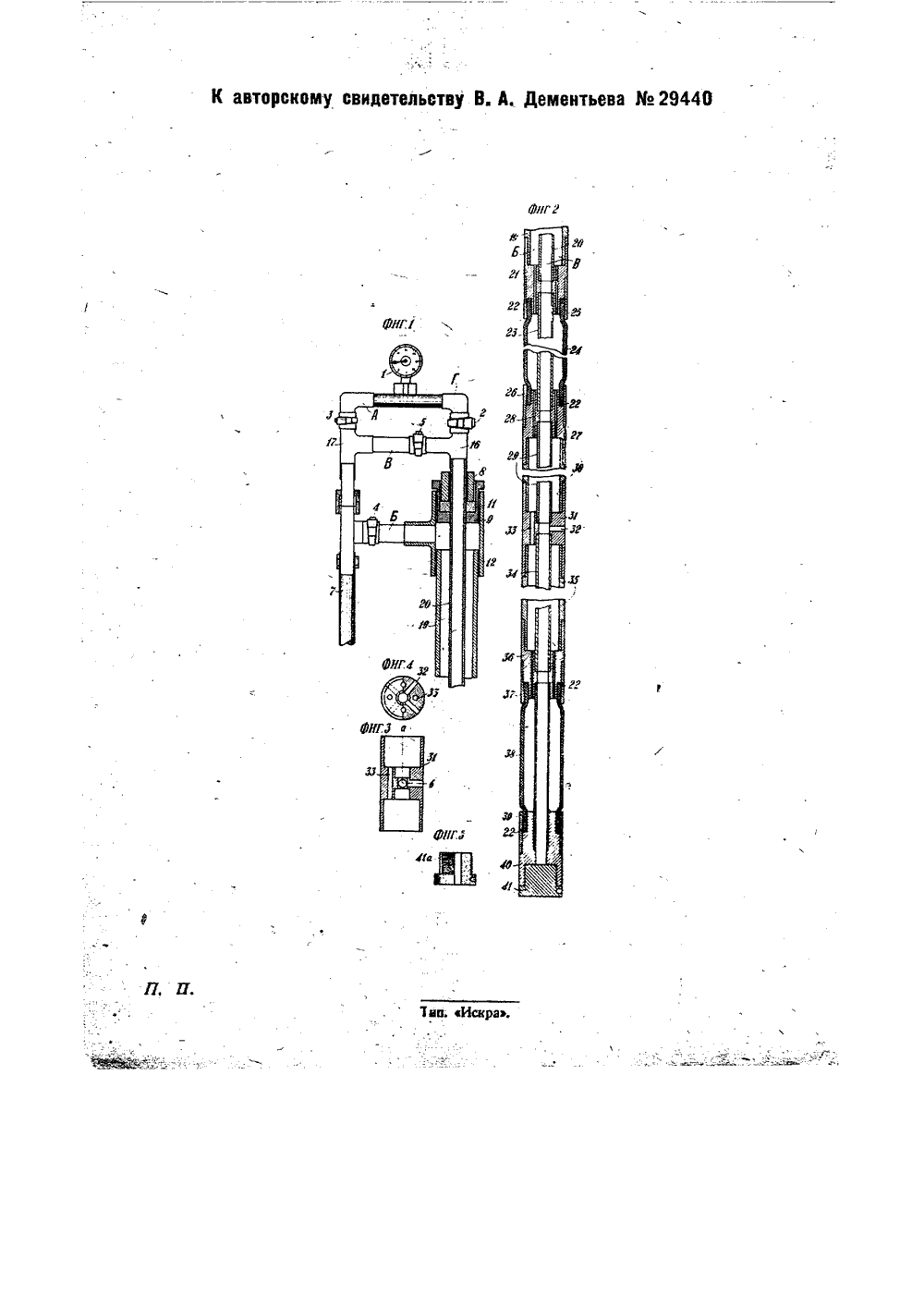

/ВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ О П И САНИ фи ации скваж уплотнител аМпона). А. Дем аяв. свид К ав скому свидетельству 1 б мая 1931 годактьева, заявленному88596). но 31 марта 1933 года. опуолико ыдаче авторского свидетел Для изоляции одних горизонтов отдругих при бурении скважин применя ются резиновые сальники, прижимаемые к стенкам скважины силоВ. нагнетаемой жидкости. В предлагаемом уплотнителе (тампоне) для фильтрации скважин определение плотности проходимого пласта) для изоляции пласта применяется закры.тая снизу трубка с резиновыми вставками, давлением водынагнетаемой в трубку прижимаемыми к стенкам скважины и находящимися под и над отверстием; через которое поступает вода в скважи . ну, нагнетаемая по внутренней трубке, Для попеременного нагнетания воды во внешнюю и внутреннюю трубки служитгерметическая головка с тремя трубами, снабженными кранами и манометром.На чертеже фиг, 1 изображает герметическую головку в вертикальном разрезе; фиг. 2 - вертикальный разрез там- пона; фиг 3 - вертикальный разрез муфты; фиг. 4 - разрез по а 6 на фиг. 3",- фиг. 5 - вид пробки спереди с частич-. . ным разрезомУплотнитель состоит из двух концентрйческих трубок 79 и, 20, закрываемых= снизу муфтой 40 и ввинчиваемой в последнюю пробкой 41, резиновых вста вок 38 и 24, соединительной муфты 31 с радиальными отверстиями 32 и герметической головки 8, 11 и 12, соединенной трубами А, Б н В с водопроводом. Резиновая вставка 24 надевается на муфты 21, 27, в которые ввинчиваются трубы 19, 30, 20, 23 н 29 и которые сообщают полости резиновой вставки с трубами 79 и 30 при помощи каналов 28. На муфты 21 и 27 навинчиваются муфты 25 и 2 б, зажимающие концы 22 резиновой вставки, Точно таким же образом закрепляется резиновая вставка 38 на муфтах Зб и 40, Между наружной трубой 35, вванчиваемой в муфту Зб, и трубой, ЗЭ помещается муфта 31, сообщающая их каналами 33 и имеющая радиальные каналы 32, служащие для вывода воды из внутренней трубки 29 в скважину, На верхний конец трубы 19 надевается герметическая головка Ь, 17, 72, состоящая из тройника 72 н сальниковой пробки 9 с набивкой 77.,прижимаемой грундбуксой 8. Тройник 12 соединен с водопроводом 7 трубой Ы с ,краном 4. Верхний конец внутренней трубки 20 снабжен тройником 1 б с кранами 5 и 2, сообщающимся трубами В и А при посредстве тройника 17 с водопроводом 7, Между трубой А и трой.ником 17 имеется кран 3; на трубе А установлен манометр 1.После того, как все обсадные трубыизвлечены из скважины, спускают тампон до требуемой глубины и закрепляют его на хомуте. Затем перекрывают краны 5 и 2, а краны 3 и 4 оставляют -открытыми; кран 3 открывает доступ воды по трубе А, а кран 4 по магистрали Б. После этого нагнетают воду по.средством насоса из водопровода 7, Поступившая в резервуары резиновых вставок 24 и 38 поддавлением вода прижимает их к стенкам скважины и тампонирует ее. Число атмосфер на манометре должно превышать предельное испытуемое давление на фильтрацию скважины. Затем закрывают краны 3 и 4 и открывают краны б и 2. Возобновляют нагнетание воды по,магистрали В в кран 5, открытый же кран 2 дает доступ по магистрали Г в манометр, Поступающая по магистрали В вода . доходит до муфты 31 и поступает в скважину через ф четыре отверстия 32.Нагнетание воды в скважину производится до тех пор, пока давление ие превысит нормально-максимального (давление на манометр не должно превышать предыдущего давления по магистралям А и Б).В случае фильтрации всей скважины, ниже верхней вставки 24, вместо, пробки 41 ввинчивается пробка 41 а с отверстием (фиг. 5),Предм-ет изобретен.ия.1. Уплотнитель (тампон) для фильтрации скважин, отличающийся тем, что для изоляции пласта применена закрытая снизу трубка 19, снабженная двумя резиновыми вставками 24 и 38, прижимаемыми к стенкам скважины давлением нагнетаемой в трубу 19 воды и распо-. ложенными сверху и снизу отверстиями 32, выводящими в скважину воду, нагнетаемую по заглушенной снизу внутренней трубке 20.2. При уплотнителе по п. 1 применение герметической головки 8, О, 12, служащей для попеременного нагнетания воды в трубы 19 и 20 из водопровода 7. по трубам А, Б и В при помощи кранов 2,3,4 и 5.
