Микропрогралашое устройство управления

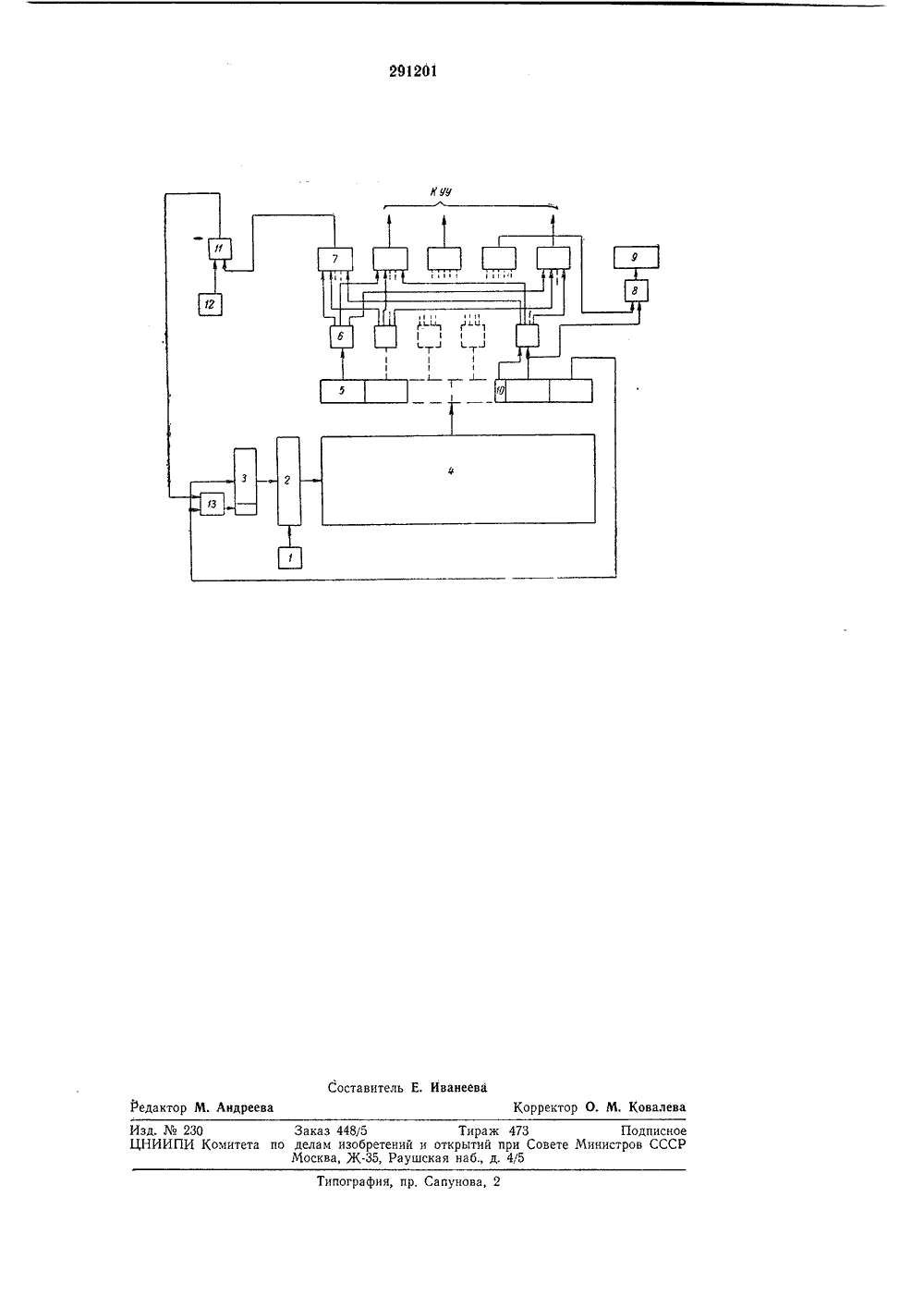

ОПИСАНИЕ 2920ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикисимое от авт. свидетельства06 9/1 Заявлено 11 Л.1969 ( 1337750/18-24)с присоединением заявки-Комитет по делам Изобретений и открытий при Совете й 1 ииистрое СССРПриоритетпубликовано 06.1.1971, Еоллетень3 ата опубликования описания 2,111,1971 УДК 681.326.3(088.8) Авторыизобретения- БЛИС МИКРОПРОГРАММНОЕ УСТРОЙСТВО УПРАВЛЕНИЯ Изобретение относится к области вычислительной техники и предназначено для использования в устройствах управления цифровых вычислительных машин.Известны микропрограммные устройства уп ргвления (УУ) цифровых вычислительных машин, содержащие запоминающее устройство, генератор тактовых импульсов, регистр, дешифратор ы, логические схемы И и ИЛИ. 10 Для повышения быстродеиствия и уменьшения объема запоминающего устройства в предлагаемом микропрограммном устройстве управления выходы групп разрядов регистра 15 информации соединены со входами соответствующих дешифраторов, одноименные выходы которых соединены со входами схем ИЛИ, выходы первых схем ИЛИ соединены с шинами элементарных операций, выходы вто рых схем ИЛИ соединены со входами соответствующих схем И, другие входы которых соединены с выходами разрядов для приема констант регистра информации, а выходы - со входами соответствующих регистров 2 для приема констант, выходы специального разряда регистра информации соединен со входом одного из дешифраторов.На чертеже изображена структурная схема предлагаемого УУ. 30 В устройство управления входит генератор тактовых импульсов 1, выход которого соединен с дешифратором 2, соединенным по входу с регистром адреса 3, а по выходу с накопителем запоминающего устройства (ЗУ) 4. Выход запоминающего устройства 4 соединен с регистром информации (РИ) 5; выходы каждого поля разрядов регистра информации соединены с дешпфратором илп с постоянным запоминающим устройством б (которое имеет пд-выходов, где д - количество двоичных разрядов в данном поле). Одноименные выходы всех дешифраторов подаются к соответствующим схемам ИЛИ 7, выходы которых поступают в УУ. Для передачи констант из регистра информации 5 в различные регистры, выходы ряда разрядов регистра информации соединены наряду с дешифратором также со входом схем И 8, другие входы схем И 8 соединены с определенными выходами схем ИЛИ 7, а выходы - со входами регистров 9, куда посылаются константы.Для того, чтобы указанные разряды регистра информации в случае образования константы не образовали также элементарной операции, выход специального разряда 10 соединяется с дешифратором указанных разоядов,Для осуществления условных переходов выходы определенных схем 7 соединяют со входами схем И 11, другие входы которых соединяют с выходами тех триггеров 12, состояние которых анализируется для осуществления условных переходов; выходы схем 11 соединяются со входами определенных разрядов регистра адреса 3 через схему ИЛИ 13.Выходы специальных разрядов регистра информации б соединяют с соответствующими разрядами регистра адреса 3 для образования адреса следующей микрокоманды. Некоторые из указанных разрядов регистра информации б подключают к регистру адреса 3 через схему ИЛИ 13.Предлагаемое устройство работает следующим образом.Генератор тактовых импульсов 1 вырабатывает сигналы считывания из запоминающего устройства 4. Микрокоманда, считанная из (ЗУ), принимается в (РИ) б, в соответствии с кодом, записанным в каждом поле, на выходе каждого дешифратора б вырабатывается потенциал одной элементарной операции; этот потенциал образуется также на выходе схемы ИЛИ 7 и подается в УУ для выполнения соответствующего действия.Передача констант из ЗУ в разные регистры ЭВМ осуществляется следующим образом. Двоичный разряд 10 при определенном его состоянии блокирует дешифратор соответствующего поля разрядов, которые, таким образом, не участвуют в образовании элементарной операции, а используются как константы. Для подачи константы в нужный регистр элементарная операция, заданная кодом, записанным в другом поле разрядов, вырабатывает потенциал, который и разрешает прием данной константы в данный регистр.Условные переходы в микропрограмме осуществляются следующим образом.5 Если в каком-либо поле записан код анализа состояния одного или нескольких триггеров, то элементарная операция, соответствующая этому коду, анализирует требуемое состояние с помощью схемы 11, и сигнал, вы работанный на выходе этой схемы при наличиианализируемого потенциала меняет состояние определенных триггеров регистра адреса 3,Каждая микрокоманда содержит также адрес следующей микрокоманды, которая пере дается из определенных разрядов регистраинформации на регистр адреса 3.Предмет изобретенияМикропрограммное устройство управления, 20 содержащее запоминающее устройство, генератор тактовых импульсов, регистр, дешифраторы, логические схемы И и ИЛИ, отличаюиееся тем, что, с целью уменьшения объема запоминающего устройства и повышения 25 быстродействия, в нем выходы групп разрядоврегистра информации соединены со входами соответствующих дешифраторов, одноименные выходы которых соединены со входами схем ИЛИ, выходы первых схем ИЛИ соеди иены с шинами элементарных операций, выходы вторых схем ИЛИ соединены со входами соответствующих схем И, другие входы которых соединены с выходами разрядов для приема констант регистра информации, а вы ходы - со входами соответствующих регистров для приема констант, причем выход специального разряда регистра информации соединен со входом одного из дешифраторов.Составитель Е. Иванеева Редактор М. Андреева Корректор О. М. Ковалева д.230 Заказ 448/5 Тираж 473 ПодписноеНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2
