Генератор импульсных сигналов

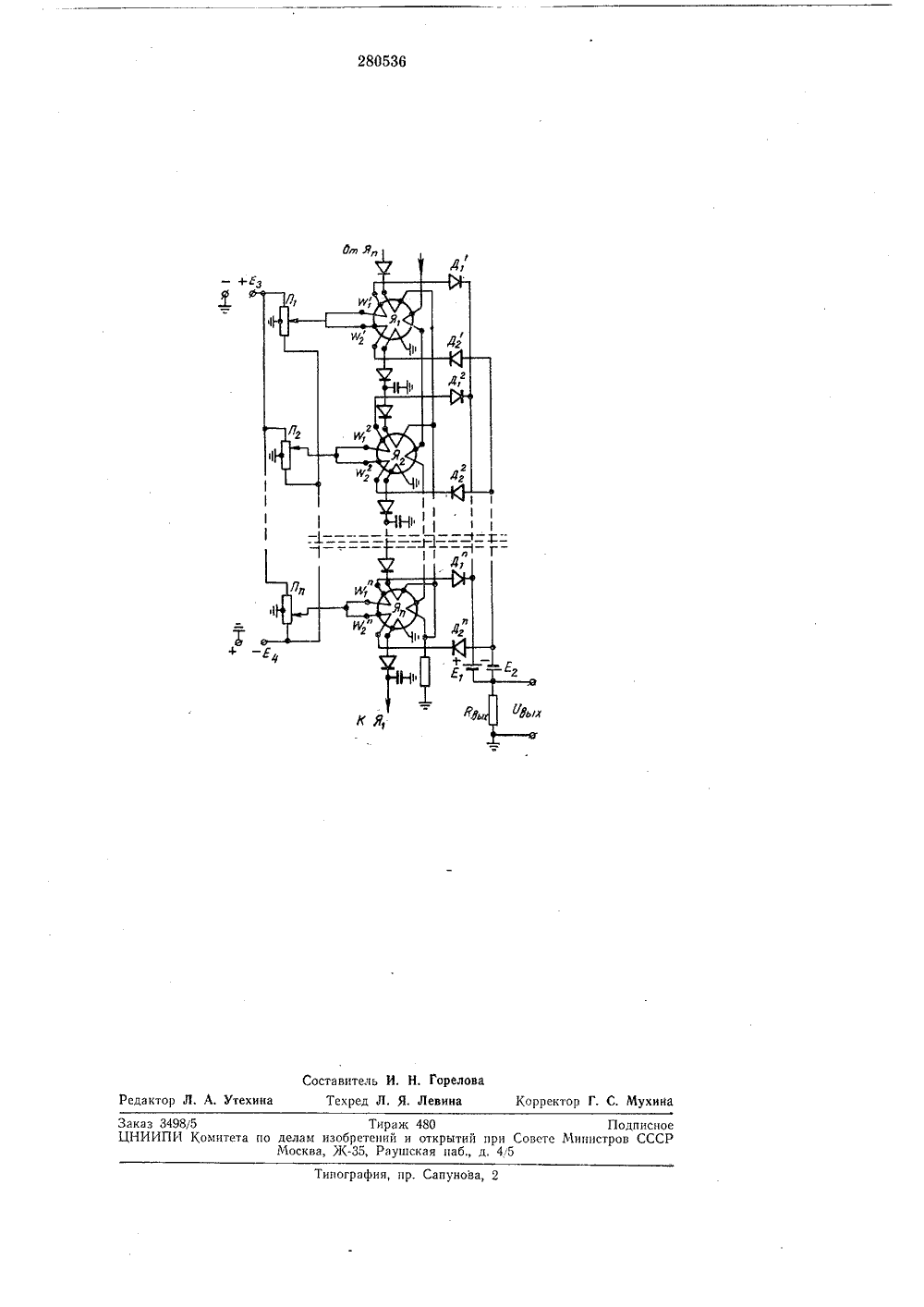

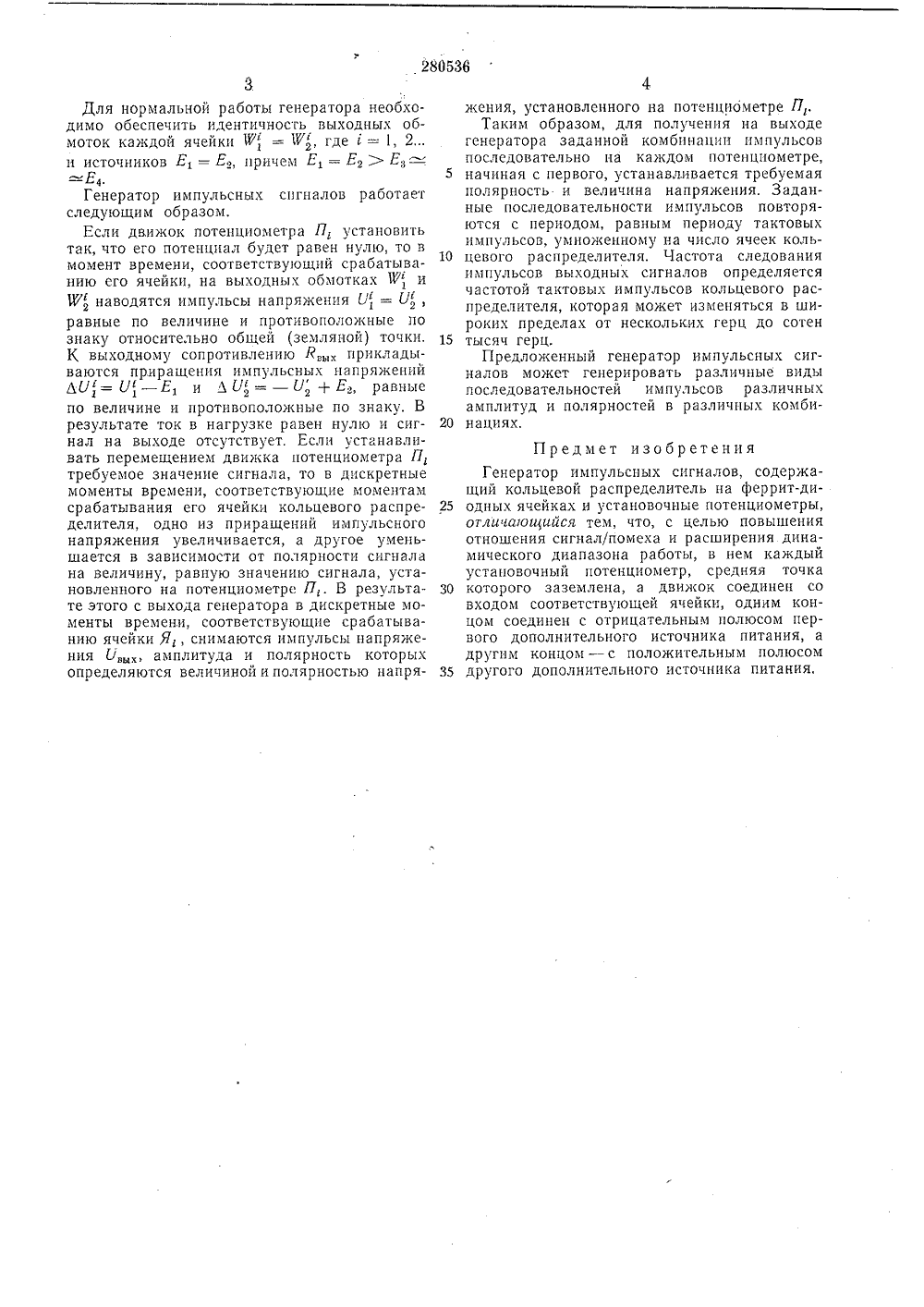

280536 Союз Советских Социалистических Республикавт. свидетельстваисим л. 21 ат, 36/02 Заявлено 08.1.1969 ( 1297848/18-2 присоединением заявкириоритет ПК Н ОЗЕ 3/45К 621,373(088 Комитет оо эобретеиий и ори Совете М СССРткрыти истров Опублико и 03.Х,1970. Бюллетень2 Дата опубликова исания 9.Х 11.1970 Авторизобретения Я, Никул явител СНЫХ СИГНАЛОВ ГЕНЕР 2 Изобретение относится к автоматике и вычислительной технике,Известны генераторы импульсных сигналов, содержащие кольцевые распределители на феррит-диодных ячейках.Целью данного предложения является создание простого в схемном решении и надежного в эксплуатации генератора импульсных сигналов, обладающего широким динамическим диапазоном, а также обеспечивающего возможность изменения амплитуд и полярности импульсов на его выходе по требуемому закону простым способом (без схемных изменений).Поставленная цель достигается следующим образом. Каждый установочный потенциометр, средняя точка которого заземлена, одним концом с положительным полюсом одного дополнительного источника питания, а другим концом - с отрицательным полюсом другого дополнительного источника питания, причем движок каждого потенциометра соединен с входом соответствующей ячейки кольцевого распределителя, число ячеек которого соответствует числу установочных потенциометров. Входами ячеек распределителя являются соединенные вместе начала и концы выходных обмоток соответствующего элемента, Другие концы этих обмоток через коммутирующие диоды каждого элемента и через источники постоянного напряжения подсоединены к выходу генератора импульсных сигналов.Коммутирующие диоды и источники напряжения включены таким образом, что при от сутствии э.д,с. в выходных обмотках ячейкисоответствующие диоды заперты, запрещая прохождение сигналов с установочных потенциометров на выход генератора импульсных сигналов.10,. 11 а чертеже показана схема генератора.Он содержит ячейки кольцевого распределителя Я, и Я, коммутирующие диоды Д, и Дф, источники постоянного напряжения Е 1 и 15Е 4 (причем Е= Е Е, = Е, и Е, ) Е,), установочные потенциометры П, - П, выходные обмотки й", - %," ячеек кольцевого распреде- .лителя и выходной резистор ЙвыхЧисло феррит-диодных ячеек кольцевогораспределителя соответствует числу установочных потенциометров.Источники постоянного напряжения Е, и Е,подсоединены к выходу генератора (Й,). Диоды Д; - Д," и источник напряжения Е а 25 такке диоды д, - д," и источник напряженияЕ, включены таким образом, чтобы прп отсутствии э.д:с. в выходных обмотках диоды были заперты и запрещали прохождение сигналов с выхода установочных потенциометров на вь 1. ЗО ход генератора импульсных сигналов,Для нормальной работы генератора необходимо обеспечить идентичность выходных обмоток каждой ячейки У; = У, где= 1, 2 и источников Е, = Е:, причем Е, = Е, ) Е, = =Е 4.Генератор импульсных сигналов работает следующим образом.Если движок потенциометра П, установить так, что его потенциал будет равен нулю, то в момент времени, соответствующий срабатыванию его ячейки, на выходных обмотках 1 Р; и Ю наводятся импульсы напряжения Ь", = /,2равные по величине и противоположные по знаку относительно общей (земляной) точки. К выходному сопротивлению Р прикладываются приращения импульсных напряжений ХС 1 -- 1/1 - Е 1 и2 = - 2 + Е, равные по величине и противоположные по знаку. В результате ток в нагрузке равен нулю и сигнал на выходе отсутствует, Если устанавливать перемещением движка потенциометра П, требуемое значение сигнала, то в дискретные моменты времени, соответствующие моментам срабатывания его ячейки кольцевого распределителя, одно из приращений импульсного напряжения увеличивается, а другое уменьшается в зависимости от полярности сигнала на величину, равную значению сигнала, установленного на потенциометре П,. В результате этого с выхода генератора в дискретные моменты времени, соответствующие срабатыванию ячейки Я;, снимаются импульсы напряжения Ь амплитуда и полярность которых определяются величиной и полярностью напряжения, установленного на потенциометре ПТаким образом, для получения на выходегенератора заданной комбинации импульсов последовательно на каждом потенциометре, 5 начиная с первого, устанавливается требуемаяполярность и величина напряжения, Заданные последовательности импульсов повторяются с периодом, равным периоду тактовых импульсов, умноженному на число ячеек коль цевого распределителя. Частота следованияимпульсов выходных сигналов определяется частотой тактовых импульсов кольцевого распределителя, которая может изменяться в широких пределах от нескольких герц до сотен 15 тысяч герц.Предложенный генератор импульсных сигналов может генерировать различные виды последовательностей импульсов различных амплитуд и полярностей в различных комби нациях.Предмет изобретенияГенератор импульсных сигналов, содержащий кольцевой распределитель на феррит-ди одных ячейках и установочные потенциометры,отличающийся тем, что, с целью повышения отношения сигнал/помеха и расширения динамического диапазона работы, в нем каждый установочный потенциометр, средняя точка 30 которого заземлена, а движок соединен совходом соответствующей ячейки, одним концом соединен с отрицательным полюсом первого дополнительного источника питания, а другим концом - с положительным полюсом 35 другого дополнительного источника питания,Типография, пр. Сапунова,каз 3498/5 Тираж 480 НИИПИ Комитета по делам изобретений и открыт Москва, )К, Раушская пабПодписноепри Совете Министров СССРд. 45
