Бак для жидких химикатов, устанавливаемый на летательном аппарате

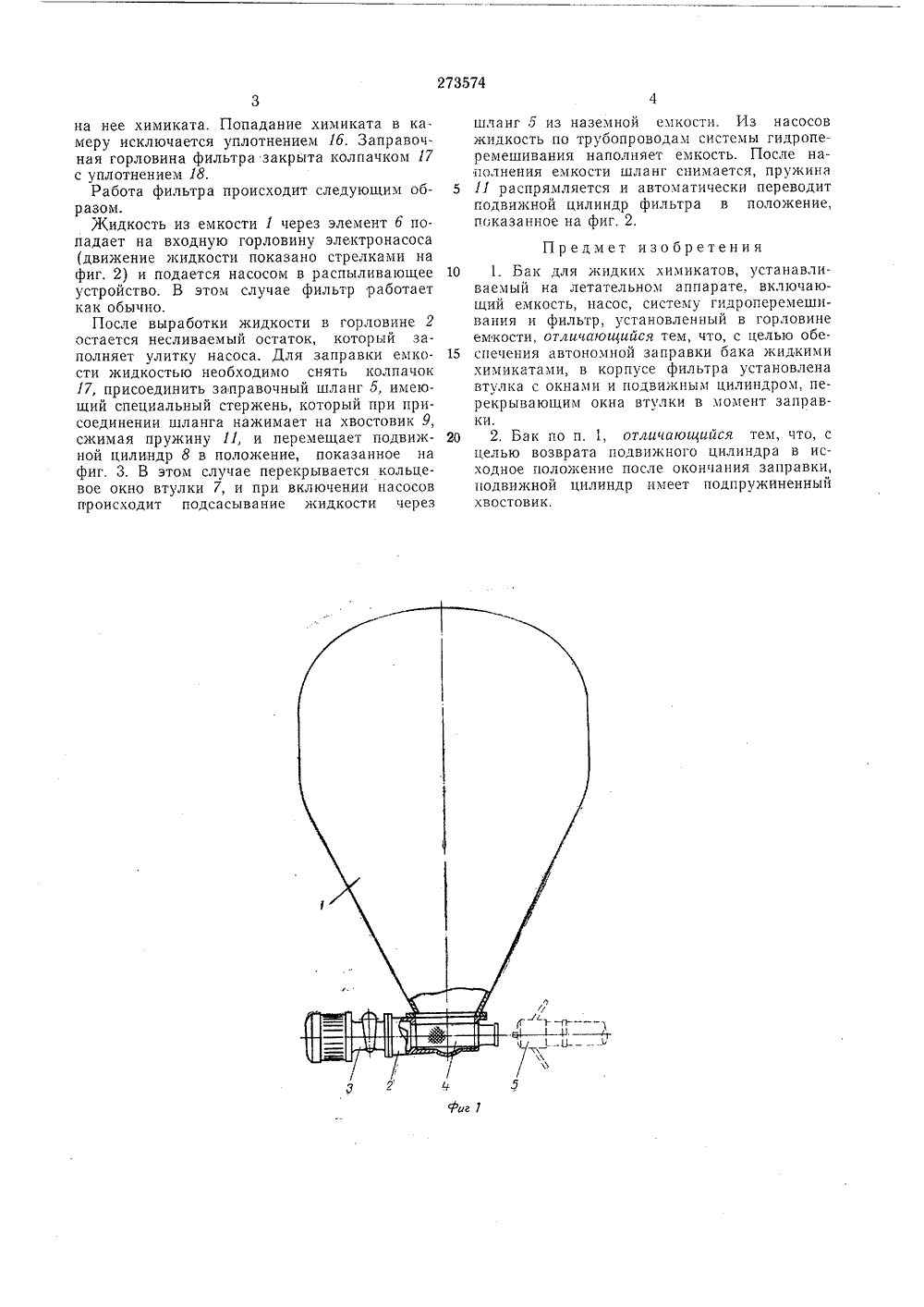

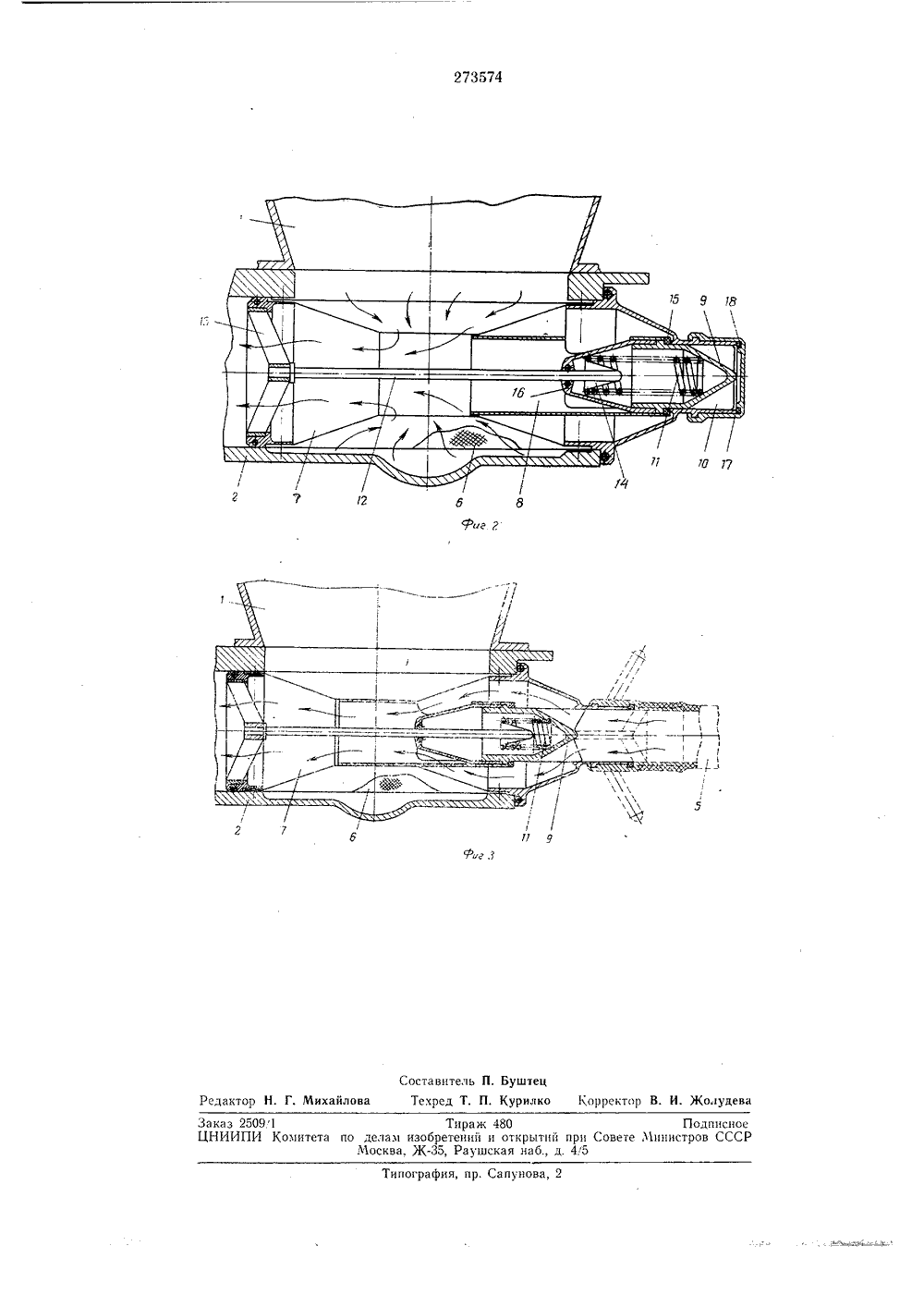

223524 ОПИСАН И ЕИЗОЬЕЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Саюа Советских Социалистических РеспубликЗависимое от авт. свидетельства-Заявлено 10,1 Ч.1969. 1 1325296/30-15)с присоединением заявки-ПриоритетОпубликовано 15,Ч 1.1970. Бюллетень20Дата опубликования описания 16.1 Х.1970 Кл, 451 т, 7/22 МПК А 01 гп 722УДК 632.982,005.1(088.8) Комитет по делам иаобретвиий и открытий при Совете Мииистрав СССРавторыизобретения В. М. Губин, Е. Н. Евсиков и Г, В. Нефедова Заявитель БАК ДЛЯ ЖИДКИХ ХИМИКАТОВ, УСТАНАВЛИВАЕМЬ 1 Й НА ЛЕТАТЕЛЬНОМ АППАРАТЕИзобретение относится к сельскохозяйственному оборудованию летательных аппаратов.Известны баки для жидких химикатов, устанавливаемые на летательном аппарате, содержащие емкость, насос, систему гидроперемешивания и установленный в горловине емкости фильтр.Заправка жидкостью таких баков производится, в основном, наземными заправщиками, представляющими собой насосы для перекачки жидкости и приводимые в действие электромоторами, питаемыми от наземной сети, или поршневыми двигателями небольшойжидкости.Метод заправки при помощи наземных средств неудобен тем, что заправщики не отличаются большой надежностью, требуют постоянного ухода, электроэнергии для электро- привода или топлива и смазки для поршневых двигателей, имеют большой вес. Кроме того, такие заправщики надо транспортировать на часто меняющиеся точки базирования вертолетов. В случае выхода из строя заправщика вертолет лишается возможности работать производительно, так как ручная загравка ведрами баков емкостью порядка000 л тяжела и требует много времени.Цель изобретения - обеспечение автономной заправки баков сельскохозяйственного оборудования вертолетов жидкими химикатами при помощи электронасосов. Это достигается тем, что в корпусе фильтра установлеа втулка с окнами и подвижным цилиндром, 5 перекрывающим окна втулки в момент заправки. Возврат подвижного цилиндра в исходное положение после окончания заправки происходит благодаря тому, что подвижной цилиндр имеет подпружиненный хвостовик, 10 На фиг. 1 показан предлагаемый бак; нафиг. 2 - фильтр при подаче жидкости к рабочим органам; на фиг. 3 - фильтр при заправке бака жидкостью.Бак представляет собой емкость 1 с горло виной 2 с установленными электронасосом 3и фильтром 4, к которому присоединяется заправочный шланг 5.Фильтр представляет собой цилиндрическийфильтрующий элемент б, укрепленный на 20 втулке 7 с окнами в центральной части. Внутри втулки подвижно установлено золотниковое устройство, представляющее собой цилиндр 8 с окнами и хвостовпком 9 с ребрами 10 и пружиной 11. Пружина одним концом 25 упирается в хвостовик, а другим - во втулкус окнами при помощи опорного стержня 12 и ребер 13, жестко закрепленных на втулке с окнами, и стаканчика 14, Золотниковое устройство имеет резиновое уплотнение 15 и ка меру, защищающую пружину от воздействия273574 фи на нее химиката. Попадание химиката в камеру исключается уплотнением 1 б. Заправочная горловина фильтра закрыта колпачком 17 с уплотнением 18.Работа фильтра происходит следующим образом.жидкость из емкости 1 через элемент б попадает на входную горловину электронасоса (движение жидкости показано стрелками на фиг, 2) и подается насосом в распыливающее устройство. В этом случае фильтр работает как обычно.После выработки жидкости в горловине 2 остается несливаемый остаток, который заполняет улитку насоса. Для заправки емкости жидкостью необходимо снять колпачок 17, присоединить заправочный шланг 5, имеющий специальный стержень, который при присоединении шланга нажимает на хвостовик 9, сжимая пружину 11, и перемещает подвижной цилиндр 8 в положение, показанное на фиг, 3. В этом случае перекрывается кольцевое окно втулки 7, и при включении насосов происходит подсасывание жидкости через шланг 5 из наземной емкости. Из насосов жидкость по трубопроводам системы гидроперемешивания наполняет емкость. После наполнения емкости шланг снимается, пружина 5 11 распрямляется и автоматически переводитгодвижной цилиндр фильтра в положение, показанное на фиг. 2. Предмет изобретения10 1, Бак для жидких химикатов, устанавливаемый на летательном аппарате, включающий емкость, насос, систему гидроперемешивания и фильтр, установленный в горловине емкости, отличающийся тем, что, с целью обе спечения автономной заправки бака жидкимихимикатами, в корпусе фильтра установлена втулка с окнами и подвижным цилиндром, перекрывающим окна втулки в момент заправки.20 2, Бак по п, 1, отличающийся тем, что, сцелью возврата подвижного цилиндра в исходное положение после окончания заправки, подвижной цилиндр имеет подпружиненный хвостовик.фия, п апунов ип Заказ 25091ЦНИИПИ Комитета по делам иМосква, Ж Тираж 480етений и открытий пр 5, Раушская наб., д. 4/ Подписноеовете Министров СССР
