Генератор высоковольтных импульсов

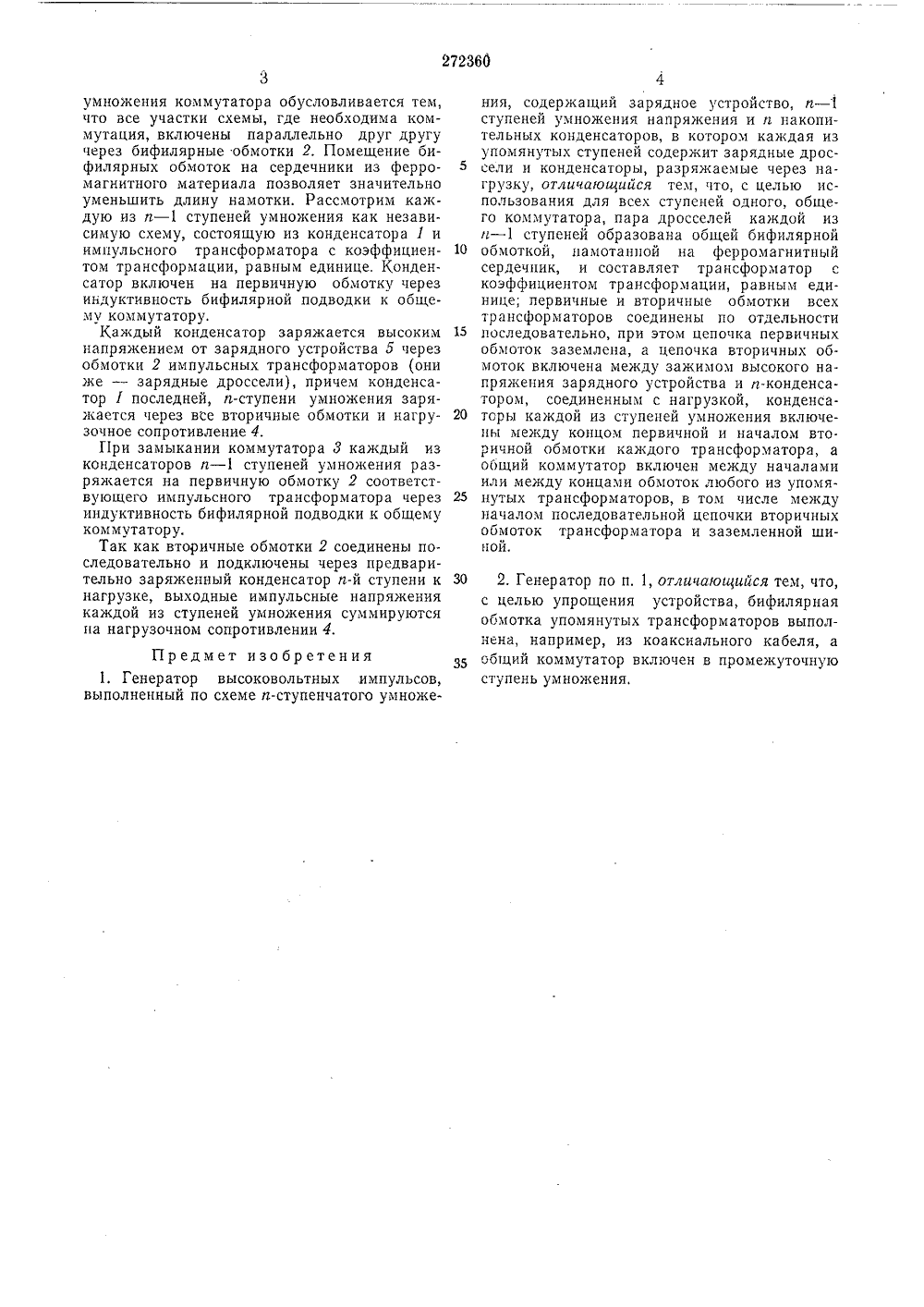

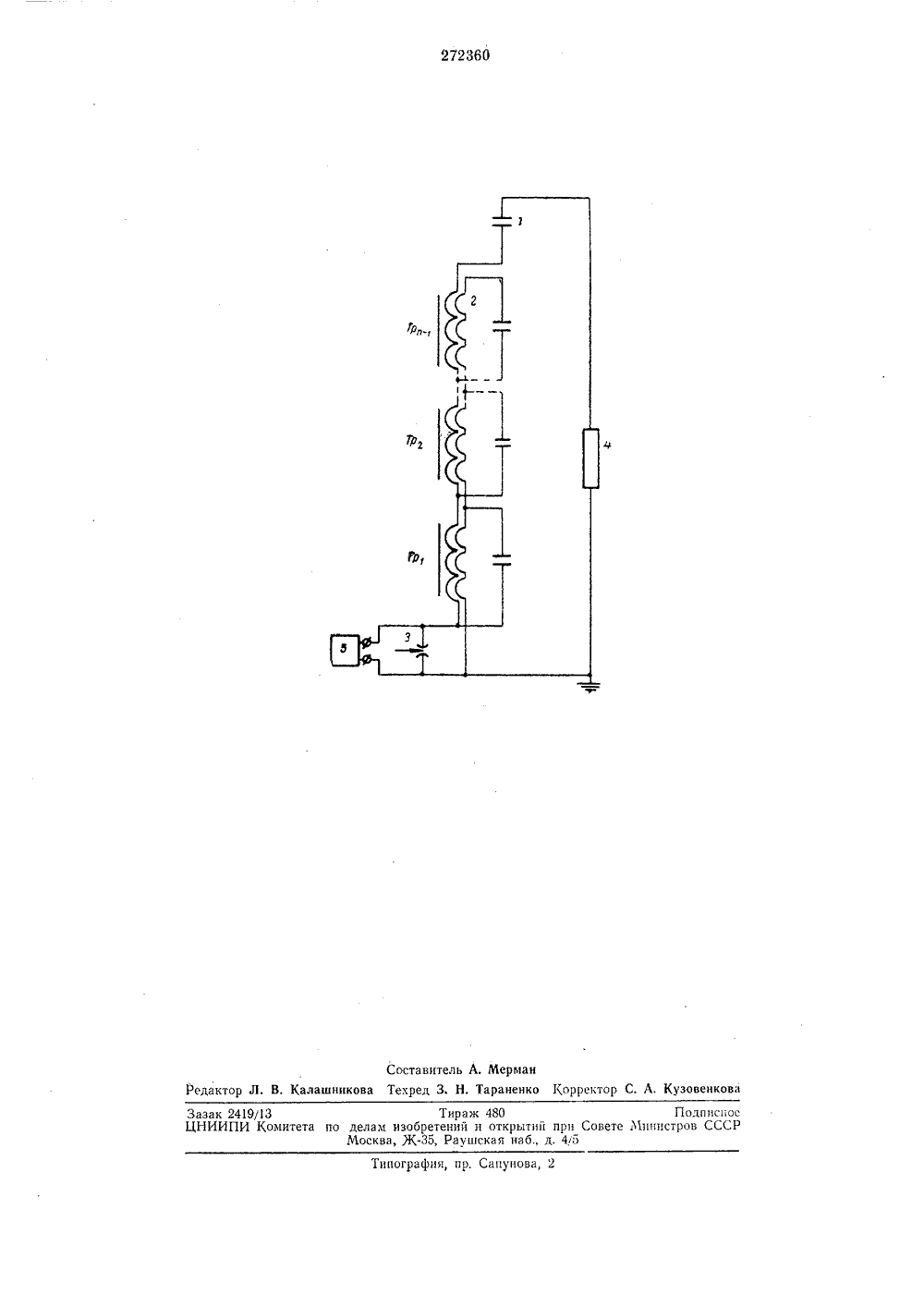

ОПИСАНИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 272360 Согоз Советских СОциалистических РеспубликЗависимое от авт. свидетельства М Заявлено 22.И 11,1968 ( 1263876/26-9) Кл. 21 аг, 36,02 с присоединением заявкиПриоритетОпубликовано ОЗ.Ъ 1.1970. Бюллетень19 Дата опубликования описания 9.1 Х.19 О МПК Н 031 с 3/53УДК 621,373.43(088.8) Комитет по делам иаобретении и открытий при Совете Министров СССР."."гт:;"1: с . Заявитель ГЕНЕРАТОР ВЫСОКОВОЛЬТНЬ 1 Х ИМПУЛЬСОВ Йзобретение относится к импульсным устройствам, а именно к генераторам импульсных напряжений.Известны генераторы импульсных напряжений, собранные по схеме умножения Аркадьева - Маркса, в которых некоторое число параллельно соединенных конденсаторов заряжается от постороннего источника через зарядные дроссели (или сопротивления) до одинакового напряжения, затем инициируется пробой в ближайшем к источнику разряднике. Возникающие в схеме перенапряжения, приложенные к остальным разрядникам, вызывают их пробой, и все конденсаторы, соединенные искровыми промежутками последовательно, разряжаются на нагрузку, формируя импульс напряжения с амплитудой, равной произведению числа использованных конденсаторов ца зарядное напр яжение.Недостатком этих генераторов является большое число искровых разрядников, что снижает стабильность параметров импульса, и при работе генераторов на повышенной частоте следования импульсов (практически це выше 50 ггг) происходит быстрое выгорание электродов разрядников. Это может служить причиной пробоев в элементах схемы из-за возникающих перенапряжений.Целью изобретения является использование в схеме Аркадьева - Маркса одного, общего для всех ступеней умножения коммутатора.Зто достигается тем, что пара дросселей каждой из гг - 1 ступеней образована общей бцфилярной обмоткой, намотанной на ферро магнитный сердечник, и составляет трансформатор с коэффициентом трансформации, равным единице. Первичные ц вторичные обмотки всех трансформаторов соединены по отдельности последовательно, При этом первичные 10 обмотки заземлены, а вторичные включеныхгекд) зажимом высоого напряжения зарядного устройства ц гг-конденсаторохг, которьш соединен с нагрузкой, Конденсаторы каждой из ступеней ухгнокенггя включены между кон цом первичной и началом вторичной обмоткикаждого трансформатора, а общий коммутатор Вкчючец хгежду ца галами илц между концамц обмоток любого цз трансформаторов, в том числе между началом последовательной цепоч ки вторичных обмоток трансформатора и заземленной шиной.На чертеже изображена принципиальнаясхема генератора.Генератор содержит; и накопительных коц денсаторов 1, зарядные бифилярные обмотки 2,помещенные ца гг - 1 ферромагнитных сердечникак, коммутатор 3, нагрузочцое сопротивление 4 и зарядное устройство 5.Возможность использования в предлагае мой схеме одного, общего для всех ступенейумножения коммутатора обусловливается тем, что все участки схемы, где необходима коммутация, включены параллельно друг другу через бифилярные обмотки 2. Помещение бифилярных обмоток на сердечники из ферромагнитного материала позволяет значительно уменьшить длину намотки. Рассмотрим каждую из и - 1 ступеней умножения как независимую схему, состоящую из конденсатора 1 и импульсного трансформатора с коэффициентом трансформации, равным единице. Конденсатор включен на первичную обмотку через индуктивность бифилярной подводки к общему коммутатору.Каждый конденсатор заряжается высоким напряжением от зарядного устройства 5 через обмотки 2 импульсных трансформаторов (они же - зарядные дроссели), причем конденсатор 1 последней, п-ступени умножения заряжается через все вторичные обмотки и нагрузочное сопротивление 4.Гри замыкании коммутатора 3 каждый из конденсаторов и - 1 ступеней умножения разряжается на первичную обмотку 2 соответствующего импульсного трансформатора через индуктивность бифилярной подводки к общему коммутатору.Так как вторичные обмотки 2 соединены последовательно и подключены через предварительно заряженный конденсатор и-й ступени к нагрузке, выходные импульсные напряжения каждой из ступеней умножения суммируются на нагрузочном сопротивлении 4,Предмет изобретения1, Генератор высоковольтных импульсов, выполненный по схеме и-ступенчатого умножения, содержащий зарядное устройство, и - 1 ступеней умножения напряжения и а накопительных конденсаторов, в котором каждая из упомянутых ступеней содержит зарядные дрос сели и конденсаторы, разряжаемые через нагрузку, отличающийся тем, что, с целью использования для всех ступеней одного, общего коммутатора, пара дросселей каждой из и - 1 ступеней образована общей бифилярной 10 обмоткой, намотанной на ферромагнитныйсердечник, и составляет трансформатор с коэффициентом трансформации, равным единице; первичные и вторичные обмотки всех трансформаторов соединены по отдельности 15 последовательно, при этом цепочка первичныхобмоток заземлена, а цепочка вторичных обмоток включена между зажимом высокого напряжения зарядного устройства и и-конденсатором, соединенным с нагрузкой, конденса торы каждой из ступеней умножения включены между концом первичной и началом вторичной обмотки каждого трансформатора, а общий коммутатор включен между началами или между концами обмоток любого из упомя нутых трансформаторов, в том числе междуначалом последовательной цепочки вторичных обмоток трансформатора и заземленной шиной. 30 2, Генератор по и, 1, отличающийся тем, что, с целью упрощения устройства, бифилярная обмотка упомянутых трансформаторов выполнена, например, из коаксиального кабеля, а общий коммутатор включен в промежуточную ступень умножения,. Калашнико рректор С. А. Кузовенкова Редакто Зазак 2419/13 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 пя, пр, Сапунова, 2 оставителехред 3. А. Мерман Тараненко
