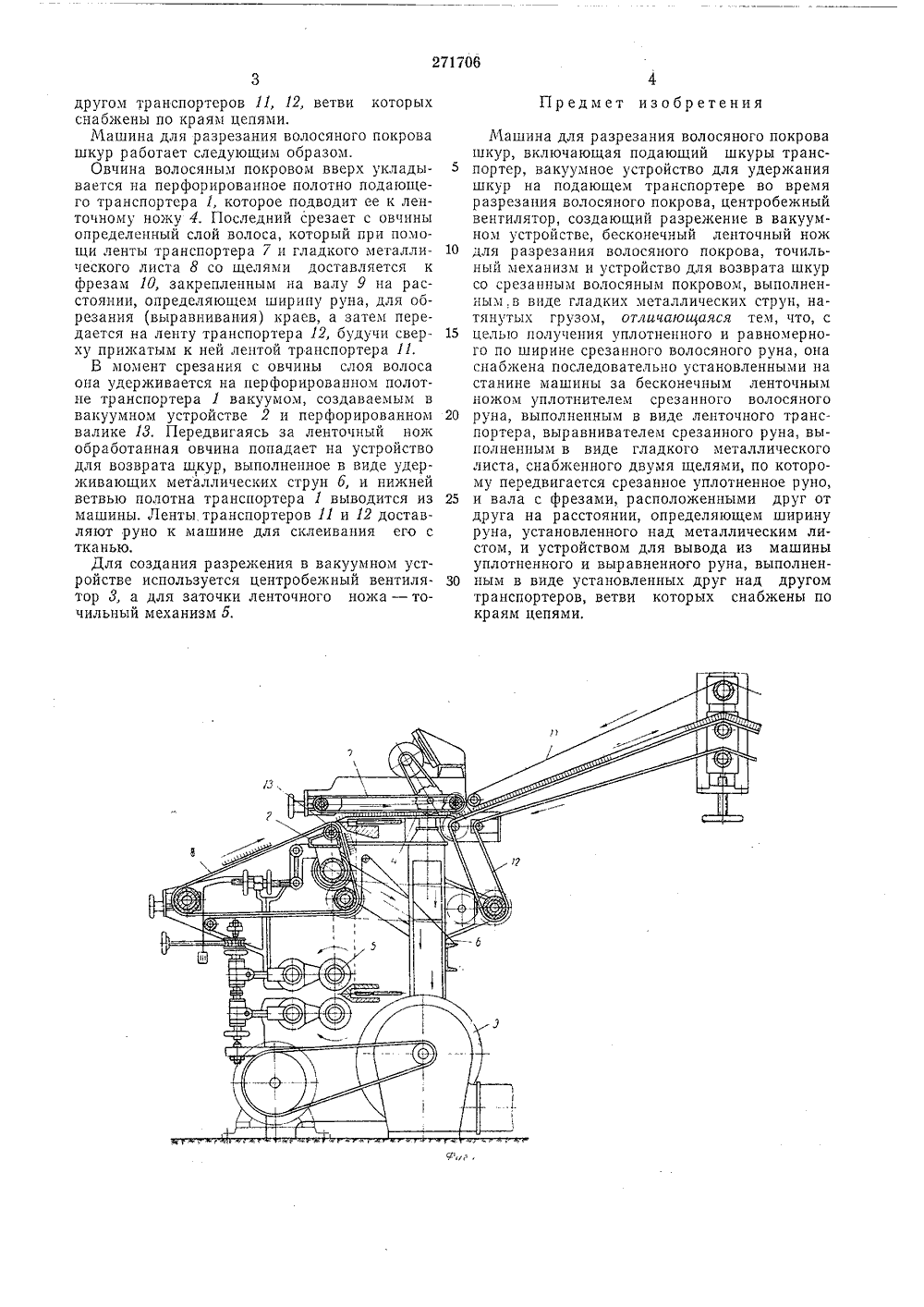

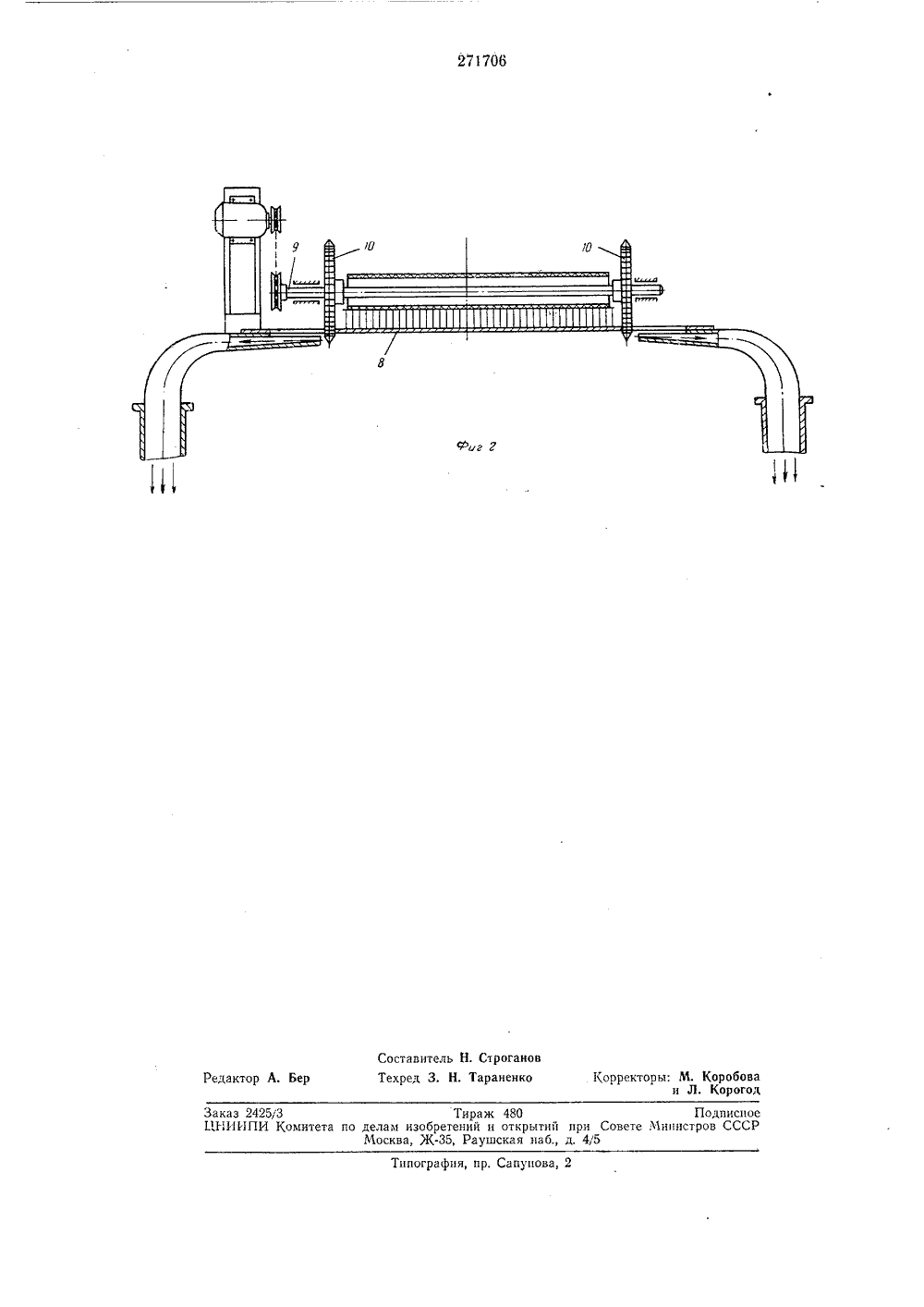

27) 706 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Секта Советских Социалистических Республик. свидетельства М Кл, 28 Ь, 25/0 Заявлено 13.Х.1968 ( 1282451/28-1 аявки М с присоединени Комитет по делам аобретеиий и открыти при Совете Министров СССРМПК С 14 Ь 15/О оритет К 675,056(088.8 Опубликовано Ч.1970. Бюллетень1 ния описания 8.1 Х.1970 ата опублико Авторыизобретения ов, И, Н,Ми йло П. Шахет, Л.яО 4 м-г- " П ЛЕ 1"г 1 "т-.: и-. " есоюзный Заявитель ЗРЕЗАНИЯ ВОЛОСЯНОГО ПОКРОВ АШИ Л схема машины; незанного руна. Известна машина для разрезания волосяного покрова шкур, включающая подающийшкуры транспортер, вакуумное устройство дляудержания шкуры на подающем транспортерево время разрезания волосяного покрова,центробежный вентилятор, создающий разрежение в вакуумном устройстве, бесконечныйленточный нож для разрезания волосяного покрова, точильный механизм и устройство длявозврата шкур со срезанным волосяным покровом, выполненным в виде. гладких металлических струн, натянутых грузом,Предложенная машина позволяет получитьуплотненное и равномерное по ширине срезанное волосяное руно,15Это достигается тем, что она снабжена последовательно установленными на станине машины за бесконечным ленточным ножом уплотнителем срезанного волосяного руна, выполненным в. виде ленточного транспортера, 20выравнивателем срезанного руна, выполненным в виде гладкого металлического листа,снабженного двумя щелями, по которому передвигается срезанное уплотненное руно, и вала с фрезами, расположенным друг от друга 25на расстоянии, определяющем ширину руна,установленного над металлическим листом, иустройством для вывода из машины уплотнен-.ного и выравненного руна, выполненным в виде установленных друг над другом транспор 0 ров, ветви которого снабжены по крями.На фиг. 1 изображенаиг. 2 - выравниватель ср Машина для разрезания волосяного покрова шкур включает подающий шкуры транспортер 1, вакуумное устройство 2 для удержания шкур на подающем транспортере во время разрезания волосяного покрова, центробежный вентилятор 3, создающий разрежение в вакуумном устройстве, бесконечный ленточный нож 4, точильный механизм б и устройство для возврата шкур со срезанным волосяным покровом, выполненным в виде гладких металлических струн б, натянутых грузом. Машина также снабжена последовательно установленными на станине за бесконечным ленточным ножом уплотнителем срезанного волосяного руна, выполненным в виде ленточного транспортера 7, выравнивателем срезанного руна, выполненным в виде гладкого металлического листа 8, снабженного двумя щелямп, по которому передвигается срезанное уплотненное руно, и вала 9 с фрезамп 10, расположенными друг от друга на расстоянии, определяющем ширину руна, установленного над металлическим листом, и устройствоъг для вывода из машины уплотненного и выравненного руна, выполненным в виде установленных друг наддругом транспортеров 11, 12, ветви которых снабжены по краям цепями.Машина для разрезания волосяного покрова шкур работает следующим образом.Овчина волосяным покровом вверх укладывается на перфорированное полотно подающего транспортера 1, которое подводит ее к ленточному ножу 4. Последний срезает с овчины определенный слой волоса, который при помощи ленты транспортера 7 и гладкого металлического листа 8 со щелями доставляется к фрезам 10, закрепленным на валу 9 на расстоянии, определяющем ширину руна, для обрезания (выравнивания) краев, а затем передается на ленту транспортера 12, будучи сверху прижатым к ней лентой транспортера 11.В момент срезания с овчины слоя волоса она удерживается на перфорированном полотне транспортера 1 вакуумом, создаваемым в вакуумном устройстве 2 и перфорированном валике 13, Передвигаясь за ленточный нож обработанная овчина попадает на устройство для возврата шкур, выполненное в виде удерживающих металлических струн б, и нижней ветвью полотна транспортера 1 выводится из машины. Ленты транспортеров 11 и 12 доставляют руно к машине для склеивания его с тканью,Для создания разрежения в вакуумном устройстве используется центробежный вентилятор 3, а для заточки ленточного ножа - точильный механизм б. Предмет изобретения Машина для разрезания волосяного покровашкур, включающая подающий шкуры транс 5 портер, вакуумное устройство для удержанияшкур на подающем транспортере во времяразрезания волосяного покрова, центробежныйвентилятор, создающий разрежение в вакуумном устройстве, бесконечный ленточный нож10 для разрезания волосяного покрова, точильный механизм и устройство для возврата шкурсо срезанным волосяным покровом, выполненным,в виде гладких металлических струн, натянутых грузом, отличающаяся тем, что, с15 целью получения уплотненного и равномерного по ширине срезанного волосяного руна, онаснабкена последовательно установленными настанине машины за бесконечным ленточнымножом уплотнителем срезанного волосяного20 руна, выполненным в виде ленточного транспортера, выравнивателем срезанного руна, выполненным в виде гладкого металлическоголиста, снабженного двумя щелями, по которому передвигается срезанное уплотненное руно,25 и вала с фрезами, расположенными друг отдруга на расстоянии, определяющем ширинуруна, установленного над металлическим листом, и устройством для вывода из машиныуплотненного и выравненного руна, выполнен 30 ным в виде установленных друг над другомтранспортеров, ветви которых снабжены покраям цепями,Тираж 480 Поди испоо делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д, 4/5
