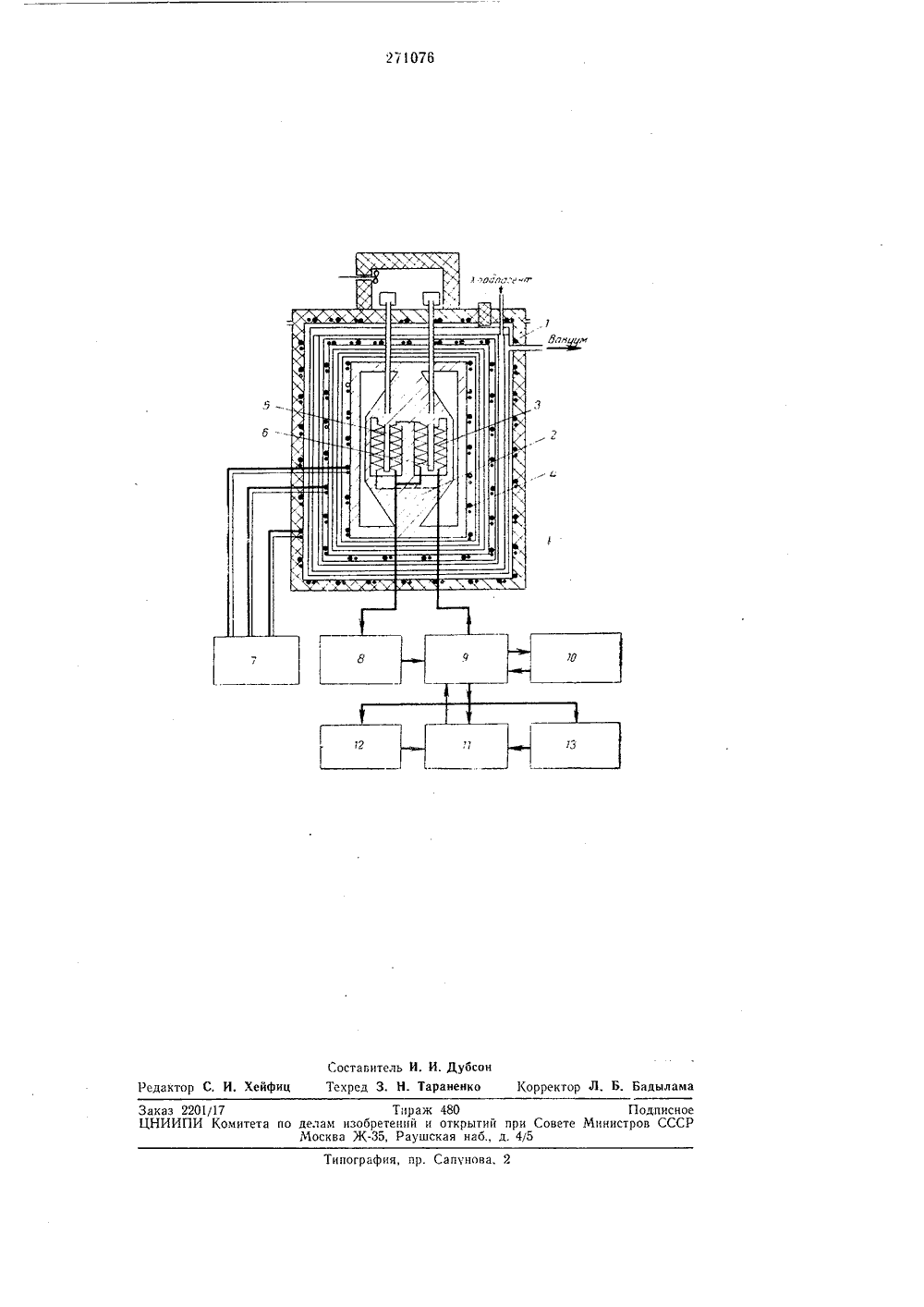

ОПИСАНИЕ 27 Ю 76ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сома Ссветскик Юопиалистическик Республик( 1227340,18-1вкивлево 23.11.196 рисоединением з МПК 6 01 сУДК 536.621(088 Комитет по делам изобретений и открытий при Совете Министров СССРиоритетубликовано 12.Ч,1970, Бюллетень1 исания 13 Л 1.19 ата опубликовани АВТОМАТИЧЕСКИЙ МИКРОКАЛОРИМ виде кото- лари- прав- ермо- также. регит вреетров метра. се 1 с нагревателями массивный блок 2 с ейками 3 и 4, а такжеИзобретение относится к области физических приборов и может быть использовано для измерения тепловых мощностей и тепловых эффектов при исследованиях в широком диапазоне температур физических, химических, биологических и других процессов различной длительности с непрерывной автоматической регистрацией . результатов измерения.Известен калориметр Кальве, который содержит герметический блок с нагревателями и экранами, датчики температур, регистрирующее устройство дифференциального типа, компенсационное устройство. Операции по компенсации скоростей тепловыделений производятся вручную.Однако в калориметре Кальве отсутствует система непосредственной регистрации измеряемых тепловыделений и требуется длительное время на подготовку к измерениям (эксперимент), Кроме того, этот калориметр обладает несовершенством конструкции термопар- ного блока, который увеличивает кажущуюся теплоемкость, и требует специального термостатирования и кондицпонирования воздуха помещения.Предлагаемый автоматический микрокалориметр отличается тем, что он снабжен устройством автоматической импульсной и непрерывной компенсации и регистрации измеряемых тепловыделении, выполненным фотокомпепсационного усилителя, вход рого соединен с одной термобатареей к метрических ячеек и выход - с блоком ления, который подключен к другой батарее калориметрической ячейки, а регистрирующему прибору.Такое выполнение повышает точность страции тепловых мощностей, уменьшае мя измерения, влияние измерения пара окружа 1 ощей среды на работу калори Кроме того, с целью обеспечения импульсной компенсации и регистрации тепловыделе 1 з иий, автоматический микрокалориметр снабжен устройством автоматического управления скважиостью импульсов тока Пельтье, связанной обратной связью с блоком управления, а с целью снижения инерционности калори метрических ячеек термопары его установлены в распор между оболочками ячейки, а электрическая изоляция мест контактов спайоболочка выполнена в виде одного слоя тонкой оксидной пленки.25 На чертеже показан предлагаемый калориметр.В герметичном кории экранами размещенькалориметрическими ячзО термостолбики 5 и 6.Вне корпуса калориметра находятся терморегулятор 7, а также система автоматики, в которую входят: фотокомпенсационный усилитель 8, блок 9 управления, блок 10 управления скважностью, регистрирующее устройство 11, делительное устройство 12 и интегрирующее устройство 13.Микрокалориметр работает следующим образом.При выделении тепла в ячейке 3 на фото- компенсационный усилитель 8 поступает сигнал, который усиливается усилителем мощности блока 9 управления. Выходной ток этого усилителя поступает на компенсационный термостолбик б ячейки 4, где за счет эффекта Пельтье происходит поглощение выделяющегося тепла.Ток компенсации и интеграл этого тока с выхода интегрирующего устройства 13 поступает на регистрирующее устройство 11, таким образом записывается скорость тепловыделения исследуемого процесса во времени.При работе прибора в импульсном режиме при выделении тепла в ячейке 3 и появлении разности температур КТ появляется управляющий сигнал ЛУ. Если этот сигнал равен минимальному порогу срабатывания релейной схемы блока 9 управления, то в компенсационный термостолбик б начинает поступать ток постоянной величины, который за счет эффекта Пельтье охлаждает ячейку 4. При выравнивании температуры ячейки 3 релейная схема блока управления размыкает цепь компенсационного тока. Таким образом, по мере выделения тепла в ячейке 3 происходит периодическое включение и выключение компенсационного тока,Суммирование времени включения компенсационного тока и преобразование этого времени в электрический сигнал, пропорциональный тепловыделению процесса, осуществляется интегрирующим устройством 13. Скважность следования импульсов управления, пропорциональная средней скорости тепловыделения, определяется электронным делительпым устройством 12, Сигналы интегрирующего 13 и делительного 12 устройств непрерывно поступают на регистрирующее устройство 11.Блок управления скважностью автоматически так меняет величину компенсационного тока, что время его включения стремится стать равным паузе, одновременно изменяется и масштаб интегрирующего устройства 13, сохраняя без изменения шкалу тепловыделеПредмет изобретения 1. Автоматический микрокалориметр, содержащии герметичный кожух, массивный металлический олок с двумя измеригельными ячеикамц, с термопарами и системой экранов, нагреватель, отличающийся тем, что, с целью повышения точности регистрации тепловых 20 мощностей, уменьшения времени измерения, влияния изменения параметров окружающей среды на раооту калориметра, он снабжен устроиством автоыатической импульсной и непрерывной компенсации и регистрации измеряемых тепловыделении, выполненным в виде фотокомпенсационцого усилителя, вход которого соединен с одной из термобатарей калориметрических ячеек, а выход - с блоком управления, который подклю чен к другой термобатарее калориметрическойячейки и к регистрирующему прибору.2. Микрокалориметр по п. 1, отличающийсятем, что, с целью обеспечения импульсной компенсации и регистрации тепловыделений, он снабжен устройством автоматического управления скважностью импульсов тока 1 ельтье, связанной обратной связью с блоком правления.д. Микрокалориметр по п. 1, отличающийся 40 тем, что, с целью снижения инерционностикалориметрических ячеек, термопары установлены в распор между оболочками ячейки, а электрическая изоляция мест контактов спайоболочка выполнена в виде одного слоя тон кой оксидной пленки.271076 Составитель И. И. Дубсонедактор С, И. ХейФиц Техред 3. Н. Тараненко Корректор Л. Б. Бадылама Типография, пр. Сапунова. 2 Заказ 2201/17 Тираж 480ЦНИИПИ Комитета по делам изобретений и открытий иМосква Ж-З 5, Раушская наб., д. Подписное овете Министров СССР
