Генератор илшульсой

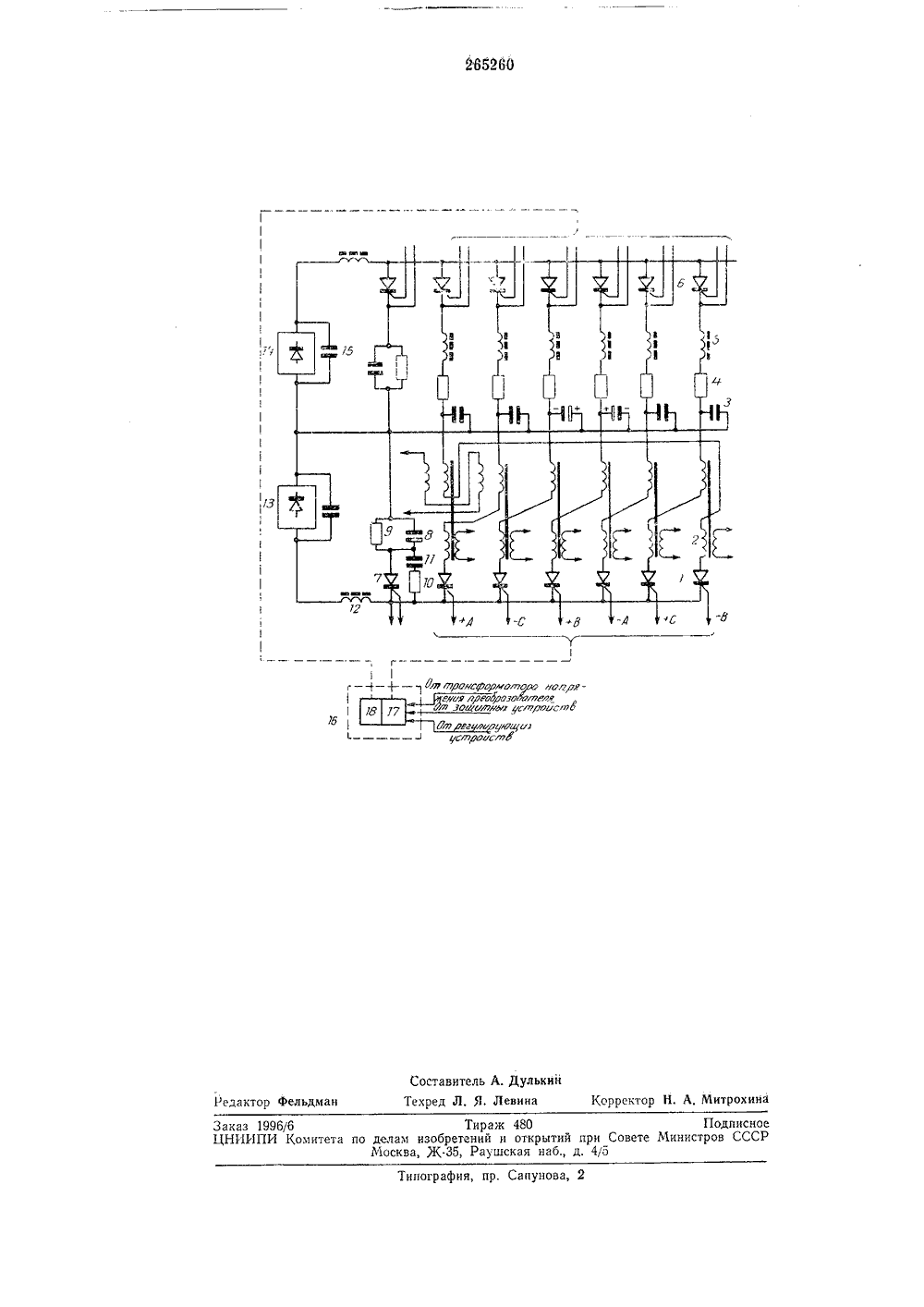

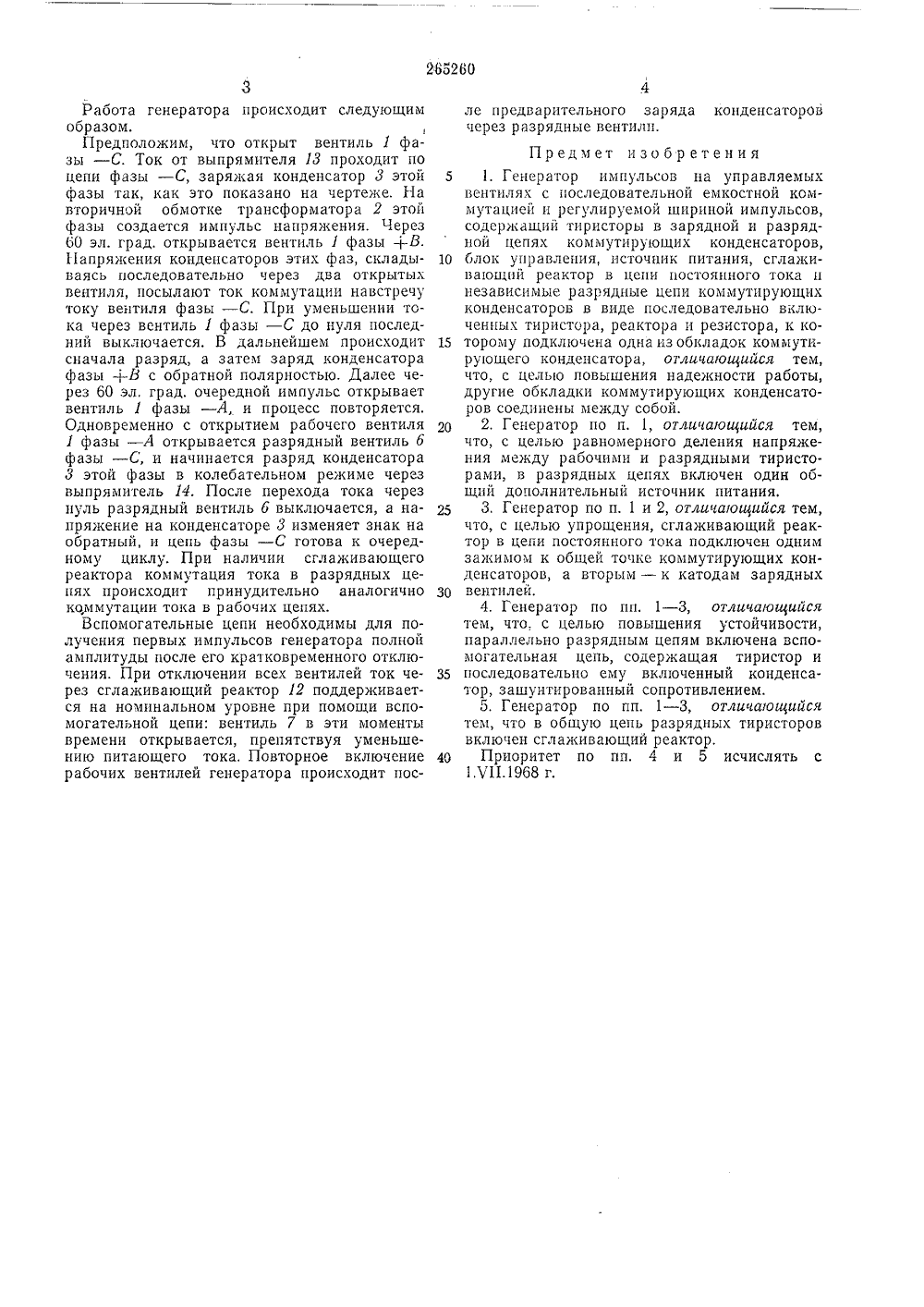

ОП.ИОАН И Е И ЗО БР ЕТЕН ИЯ 265260 Союз Советскик Социалистических РеспубликКомитет по делам изобретений и открытий при Совете Министров СССРЗаявитель ГЕНЕРАТОР ИМПУЛЬСОВ Известны генераторы импульсов иа управляемых вентилях с последовательной емкостной коммутацией и регулируемой шириной импульсов, содержащие тиристоры в зарядной и разрядной цепях коммутирующих конденсаторов, блок управления, источник питания, сглаживающий реактор в цепи постоянного тока и независимые разрядные цепи коммутирующих конденсаторов.Однако известные генераторы импульсов недостаточно надежны.Предложенный генератор импульсов отличается от известных тем, что с целью повышения надежности работы одни из обкладок коммутирующих конденсаторов соединены 15 между собой, с целью равномерного деления напряжения между рабочими и разрядными тиристорами в разрядных цепях включен один общий дополнительный источник питания, с целью упрощения сглаживающий реактор 20 в цепи постоянного тока подключен одним зажимом к общей точке ксммутирующих конденсаторов, а вторым - к катодам зарядных тиристоров, с целью повышения устойчивости параллельно разрядным цепям включена 25 вспомогательная цепь, содержащая тиристор и последовательно ему включенный конденсатор, зашуитироваипый сопротивлением, а с целью обеспечения надежной коммутации разрядных тиристоров в общую цепь дополни тельного источника питания включен сглаживающий дроссель.1-1 а чертеже представлена электрическая схема устройства.Генератор состоит из шести одинаковых цепей-фаз и двух вспомогательных цепей, В каждую рабочую цепь входит рабочий управляемый вентиль 1, выходной импульсный трансформатор 2, конденсатор 8. Разрядная цепь этого конденсатора состоит из сопротивлештя 4, реактора б и разрядного вентиля б. Г 1 срвая вспомогательная цепь состоит из вентиля 7, конденсатора 8 и его разрядного сопротивления 9. Параллельно вентилю 7 включена цепочка из сопротивления 10 п конденсатора 11, Вторая вспомогательная цепь аналогична первой, но включена параллельно разрядшям цепям генератора,Все рабочие и вспомогательная зарядные цепи питаются через сглаживающий реактор 12 от выпрямителя 13, а шесть разрядных испей с вспомогательной цепью питаются через свои сглаживающий реактор от выпрямителя 14, зашуитирова иного конденсатором И. Рабочие вентили управляются импульсами от блока управления 1 б, состоящего в свою очередь из двух блоков: блока управления 17, работающего на зарядные цепи, и олока управления 18, работающего на разрядные цепи.Работа генератора происходит следующим образом,Предположим, что открыт вентиль 1 фазы - С. Ток от выпрямителя 13 проходит по цепи фазы - С, заряжая конденсатор 3 этой фазы так, как это показано на чертеже. На вторичной обмотке трансформатора 2 этой фазы создается импульс напряжения. Через 60 эл. град. открывается вентиль 1 фазы +В. Напряжения конденсаторов этих фаз, складываясь последовательно через два открытых вентиля, посылают ток коммутации навстречу току вентиля фазы - С. При уменьшении тока через вентиль 1 фазы - С до нуля последний выключается. В дальнейшем происходит сначала разряд, а затем заряд конденсатора фазы +В с обратной полярностью. Далее через 60 эл, град. очередной импульс открывает вентиль 1 фазы - А, и процесс повторяется. Одновременно с открытием рабочего вентиля 1 фазы - А открывается разрядный вентиль б фазы - С, и начинается разряд конденсатора 3 этой фазы в колебательном режиме через выпрямитель 14. После перехода тока через нуль разрядный вентиль б выключается, а напряжение на конденсаторе 3 изменяет знак на обратный, и цепь фазы - С готова к очередному циклу. При наличии сглаживающего реактора коммутация тока в разрядных цепях происходит принудительно аналогично коммутации тока в рабочих цепях.Вспомогательные цепи необходимы для получения первых импульсов генератора полной амплитуды после его кратковременного отключения. При отключении всех вентилей ток через сглаживающий реактор 12 поддерживается на номинальном уровне при помощи вспомогательной цепи: вентиль 7 в эти моменты времени открывается, препятствуя уменьшению питающего тока. Повторное включение рабочих вентилей генератора происходит после предварительного заряда конденсаторовчерез разрядные вентили.Предмет изобретения 5 1. Генератор импульсов на управляемыхвентилях с последовательной емкостной коммутацией и регулируемой шириной импульсов, содержащий тиристоры в зарядной и разрядной цепях коммутирующих конденсаторов, 10 блок управления, источник питания, сглаживающий реактор в цепи постоянного тока и независимые разрядные цепи коммутирующих конденсаторов в виде последовательно включенных тиристора, реактора и резистора, к ко торому подключена одна из обкладок коммутирующего конденсатора, отличающийся тем, что, с целью повышения надежности работы, другие обкладки коммутирующих конденсаторов соединены между собой.2, Генератор по п, 1, отличающийся тем,что, с целью равномерного деления напряжения между рабочими и разрядными тиристорами, в разрядных цепях включен один общий дополнительный источник питания, 25 3. Генератор по п. 1 и 2, отличающийся тем,что, с целью упрощения, сглаживающий реактор в цепи постоянного тока подключен одним зажимом к общей точке коммутирующих конденсаторов, а вторым - к катодам зарядных З 0 вентилей.4. Генератор по пп. 1 - 3, отличающийсятем, что, с целью повышения устойчивости, параллельно разрядным цепям включена вспомогательная цепь, содержащая тиристор и 55 последовательно ему включенный конденсатор, зашунтированный сопротивлением.5, Генератор по пп, 1 - 3, отличающийсятем, что в общую цепь разрядных тиристоров включен сглаживающии реактор.40 Приоритет по пп. 4 и 5 исчислять с1.И 1.19 б 8 г.Йл щронорориощоро воарлЕроюлвжиг ,ом устпроо оК5 йщоолрооолУСоставитель А. Дулький Редактор фельдман Техред Л. Я, Левина Корректор Н. А, МитрохЗаказ 1996/6 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 43Типография, пр. Сапунова, 2
