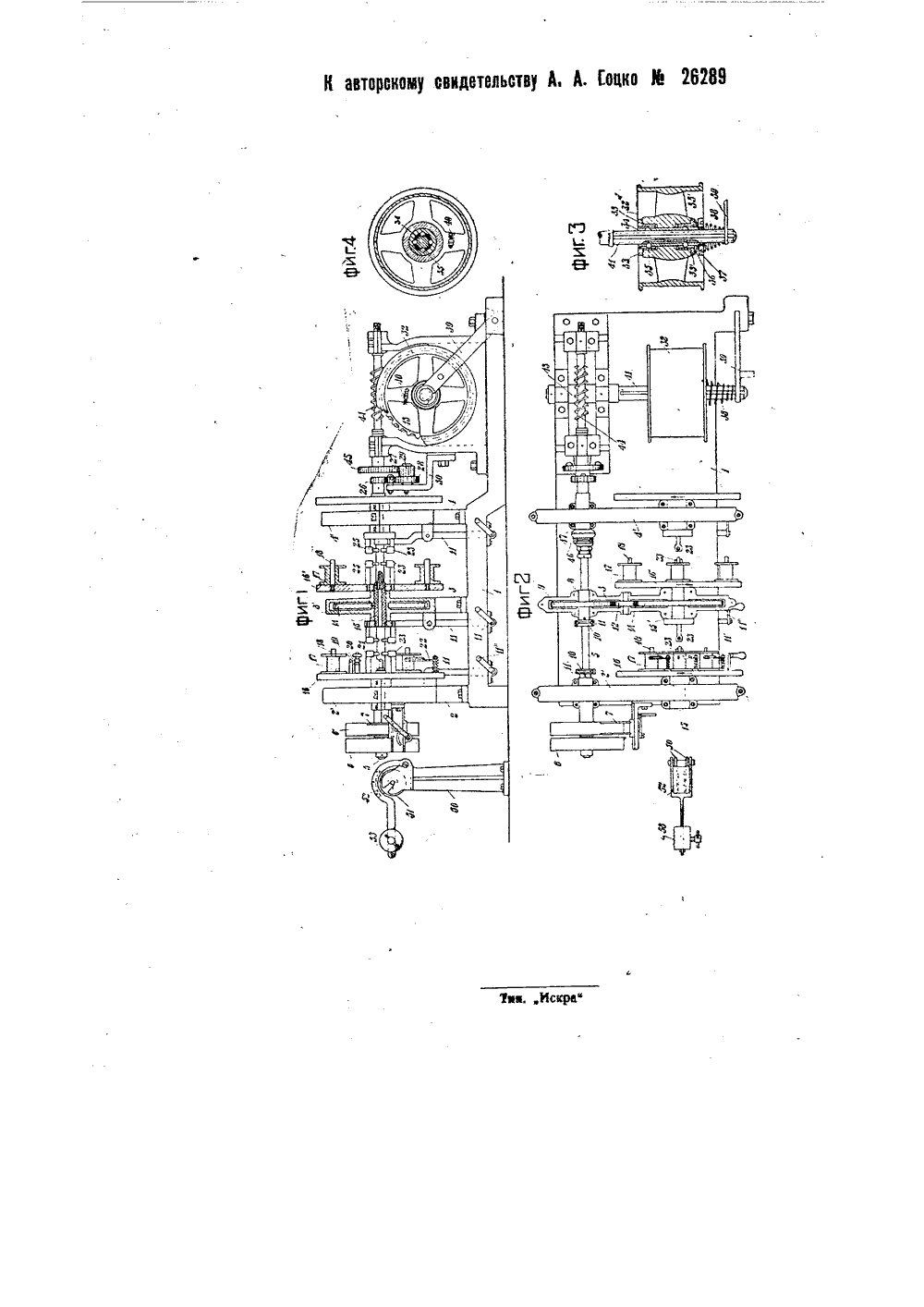

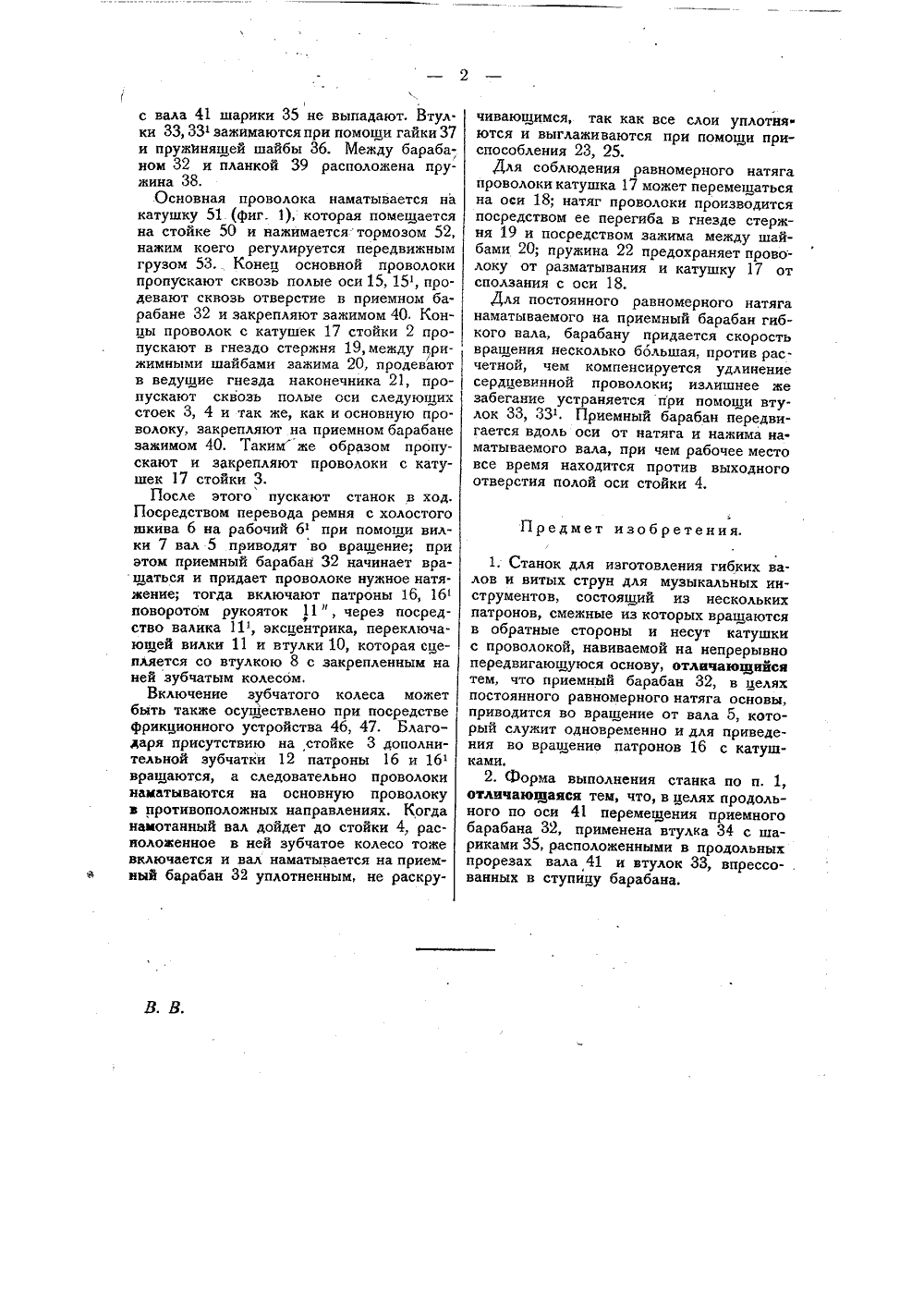

Станок для изготовления гибких валов и витых струн для музыкальных инструментов

Номер патента: 144141

Опубликовано: 01.01.1962

Авторы: Кицис, Штанов

МПК: B21C 47/24

Метки: барабанов, бунтов, механический, намоточных, проволоки, съемник, устройств

...на головке 15 Тележка автоматически останавливается против оси барабана с помощью педали 1 б, имеющей конечный выключатель, который при подходе к месту остановки, встречаясь с линейкой, смонтированной на рельсе, срабатывает и выключает электродвигатель 4,144141Механический съемник работает следующим образом.После остановки тележки против оси барабана 11 переключением рычага 8 и включением привода 12 колонка 3 и пиноль 9 с крестовиной 10 начинают наползать на барабан. При этом клинья 17 свободно скользят по намотанной на барабан проволоке, полумуфта 18 сцепляется с конусом барабана и крестовина съемника вращается вместе с барабаном (см. фиг. 2), Нажатием соответствующих кнопок 18 пиноль с крестовиной и колонка движутся назад,...

Номер патента: 451448

Опубликовано: 30.11.1974

Авторы: Калюра, Сасси

МПК: B01D 33/34

Метки: барабанных, вакуум, натяжения, проволоки, фильтрах

...устройства.5 На фиг. 1 изображена торцовая поверхностьбарабана вакуум-фильтра, в плане; на фиг.2 - разрез по А - А на фиг. 1.Устройство содержит барабанчик 1, жесткосвязанный валом 2 с храповым колесом 3. На 10 шейках вала свободно посажен качающийсярычаг 4 с грузом 5, закрепленным на рычаге.На качающемся рычаге установлена подпружиненная собачка 6, взаимодействующая с храповым колесом 3. Вторая собачка 7 за креплена на корпусе 8 устройства, в которомсмонтированы элементы привода. Вал на выходе из корпуса имеет уплотнение 9. На корпусе крепится подпружиненный ролик 10, упирающийся в натягиваемую проволоку. Корпус 20 крепится к валу 11 барабана вакуум-фильтрахомутом 12.Устройство работает следующим образом.Натягиваемую проволоку,...

Номер патента: 1088836

Опубликовано: 30.04.1984

Авторы: Буркин, Картак, Колмогоров, Соколовский, Шипанов

МПК: B21C 1/02

Метки: барабанного, волочения, многократного, проволоки, стан, типа

...длиной паза 25,Стан работает следующим обраЗОм.Проволока, разматываемая, например, с фигурки, поступает через осе- вое отверстие фланцевого вала 1 (вход на схеме показан стрелкой), проходит 55 последовательно через отклоняющие ролики 2 и 3 и при вращении вала 1 от привода 6 наматывается на неподвижный рабочий барабан 14. Смещение витков проволоки вправо по поверхнос 60. ти барабана осуществляется путем от; жимания витков в процессе поступления проволоки на барабан. Для облегчения смещения витков проволоки наружная . поверхность приемного барабана может 65 быть выполнена конической с уменьшением диаметра в направлении смещения витковПланетарная передача, включающая шестерни 10 - 12, фиксирует положение барабана 14...

Номер патента: 1459800

Опубликовано: 23.02.1989

Авторы: Авдеев, Матросов, Медведская, Раханский

МПК: B21J 5/04

Метки: гидромеханического, прессования, приемное, проволоки

...величины потоков жидкости, подаваемой к гидродвигателю 2, осуществляется дросселем с регулятором 8, а к гидродвигателю 4 - дросселем 9. Чем больше будет сбрасываться рабочей жидкости дросселями, тем меньше будет скорость вращения гидродвигателей и наоборот.Слив масла с гидродвигателя 2 через распределитель 12 направляется в гидробак 20, а с гидродвигателя 4 направляется к крану 17 управления, который осуществляет попеременную подачу рабочей жидкости в ту или другую полость гидроцилиндра 5 через продольные каналы 14, выполненные в двухстороннем штоке 6. Так как шток 6 закреплен, следовательно, движение осуществляет корпус гидроцилиндра, на котором размещен направляющий ролик 18 укладчика проволоки. Изменяя дросселем 15 скорость...

Номер патента: 127198

Опубликовано: 01.01.1960

Автор: Внии

МПК: D02H 13/28

Метки: барабан, волокна, жгута, машине, намотки, приемный, сновальной, стеклянного

...для намотки жгута из стеклянного волокна позволяет осуществить свободное извлечение его из бухты наработанного жгута. С этой целью приемный барабан выполнен складным и состоит из нескольких, например четырех, сегментов, соединенных между собою посредством ремней.На фиг, 1 изображен съемный барабан в продольном разрезе; на фиг. 2 - сечение барабана по АА на фиг. 1.Приемный барабан 1 монтирован на валу 2, концы которого соединены со шпинделями,З и 4 посредством втулок 5 и 6, и закрепляется в рабочем положении с помощью зажима.При повороте втулок 5 и б на некоторый угол и освобождении таким образом концов вала 2 барабан 1 с наработанным па нем жгутом из стеклянного волокна снимается со сновальной машины.Барабан 1 состоит из нескольких,...
