Ьлтект-ш. j; , т-л: н; ескля i 5i: d; -iott: -iа. а. давыдов

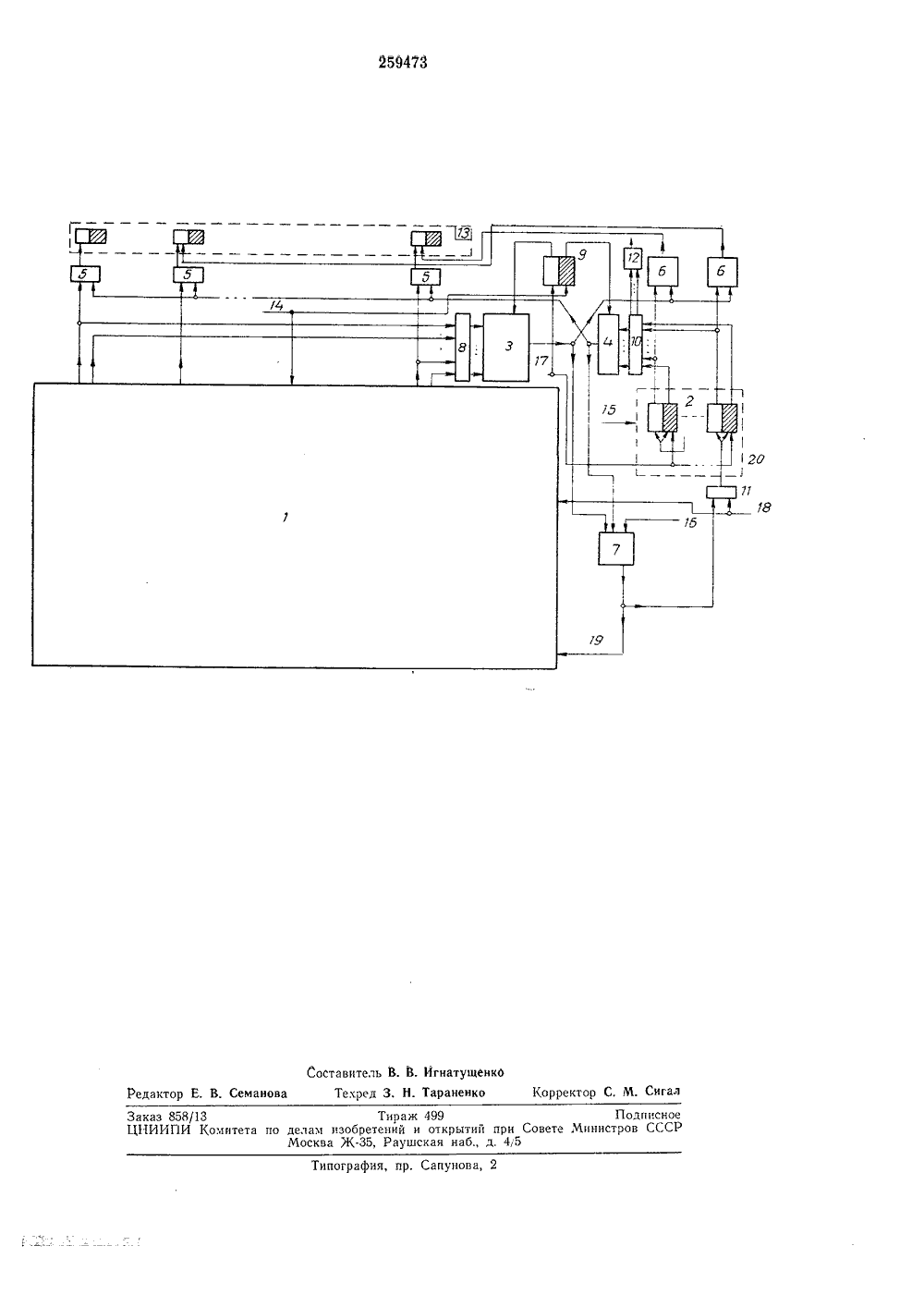

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 07 Х 1,1968 ( 1246822/18-24) Кл. 42 тпз 5/О присоединением заявкиМПК б 061УДК 681.325,53(088,8 Комитет по делам изобретений и открытий при Совете Министров СССР",": ;" зч 1- : у ьг 1 Заявител УСТРОЙСТВО ДЛЯ ВЗАИМНОГО ПЕРЕКОДИРОВАНИЯ КО ПОСТОЯННОГО ВЕСА И ДВОИЧНОГО КОДА влена схема описываеПредлагаемое устроиство относится к области автоматики и вычислительной техники и предназначено для кодирования и декодирования кода постоянного веса и обычного двоичного кода. 5Известны устройства для перекодирования двоичного кода в код постоянного веса.Предложенное устройство отличается тем, что входы дешифратора конечной комбинации кодапостоянного веса соединены через перек лючатели с выходами генератора кода по"тоянного веса, а выход этого дешифратора соединен со,входом генератора импульсов и с входами вентилей, соединенных,по входам также с выходами генератора двоичного кода. 15 Входы дешифратор а конечной комбинации двоичного кода соедонены через переключатели с выходами генератора двоичного кода, а:выход этого дешифратора соединен со входом генератора импульсов и со входами вен лилей, соединенных;по входам также с выходами генератора кода постоянного веса. Выходы всех вентилей соединены со входами выходного регистра; щина ввода информации в генератор кода постоянного веса соединена 25 со входом схемы ИЛИ, другой (вход которой соединен с выходом генератора импульсов и со счетным входом генератора кода по. стоянного веса, а выход схемы ИЛИ соединен со счетным входом генератора двоичного 30 кода, выходы которого соединены через переключатели со входами дешифратора ошибок. Дешифраторы конечных комбинаций кода постоянного,веса и двоичного кода соединены с выходами триггер а упр авления.Это позволяет упростить схему и расширить функциональные возможности устройства за счет использования одной и той же аппаратуры для кодирования и декодированя, а также за счет возможности смены параиетров кода.На чертеже предстамого устройства.Устройство содержит генератор 1 кода постоянного веса, предназначенный для выработки всех комбинаций этого кода; генератор 2 двоичного кода (ооычный двоичный счетчик); дешифратор 3 конечной комбинацизт кода постоянного веса, представляющий собой схему И на (и+1) входов, где и - количество разрядов в генераторе 1; дешифратор 4 конечной комбинации двоичного кода, представляющий собою схему И на (т+1) входов, где т - количество разрядов в генераторе 2; вентили 5 и б; генератор импульсов 7; переключатель 8: триггер управления 9; переключатель 10; схему ИЛИ 11; дешифратор 12 ошибок, представляющий собою схему И на т входов; выходной регистр 13, со- держащиЯ и. разрядов; входы 14 - 18 устрой 2594735 1 О 15 го 25 ства и счетные входы 19 и 20 генераторов кода постоянного веса и двоичного кода.Устройство работает следующим образ м.Выходной регистр 13 устанавливают в исходное (нулевое) состояние, а дешифраторы 3, 4 и 12,настраивают с помощью переключателей 8 и 10 на соответствующие кодовые комбинации (например, если конечной комбинацией кода,постоянного;веса является комбинация 00011, состоящая из л разрядов и содержащая р единиц, то ко входам дешифратора 3 подключают рабочие выходы р младших разрядов и нулевые, выходы остальных разрядов генератора 1. Если, например, все комбинации кода постоянного веса содержат р единиц, то дешифратор 12 настраивается с ,помощью переключателей 10 на р-ую комбинацию обычного двоичного кода. Генератор 1 настраивается внутренними переключателями на нужный код; при этом задаются вес и длина кода.При работе устройства в реииме кодирования обычного, двоичного кода в код постоянного веса, на вход 14 устройства подается импульс, который устанавливает в нулевое состояние триггер управления 9, а также устанавливает в исходное состояние генератор 1, после чего кодируемая комбинация Аф (й-я комбинация двоичного кода) поступает на вход 15 генератора 2. На вход 1 б устройства подается импульс, который включает генератор импульсов 7, с выхода которого тактовые ампульсы поступают;на счетные входы 19 и 20 генераторов 1 и 2. Начинается процесс кодирования, причем генератор 1 начинает работу с начальной комбинациями кода постоянного веса А;, а генератор 2 - с кодируемой комбинации А;, . С каждым тактовым,импульсом в генераторах 1 и 2 отрабатываются новые комбинации кодов. Через (Л - А) тактов (где У - количество комбинаций в каждом из кодов) в генераторе 2 вырабатывается конечная комбинация Аф, Срабатывает дешифратор 4, открытый сигналом с триггера управления 9; импульс с его,выхода выключает генератор импульсов 7 и открывает вентили б, Через эги вентили комбинация А, выработанная в (У - й) также генератором 1, поступает в .выходной регистр 13, Таким образом, комбинация А"кодируется комбинацией А д .При работе устройства в режиме декодирования (т, е. кодирования кода постоянного веса в обычный,двоичный код), на вход 17 подается импульс, который устанавливает триггер управления 9 в состояние 1, а также устанавлввает в исходное состояние генератор 2 после чего декодируемая комбинация (например, комбинация А, д) последовательно поступает в генератор 1, а также на счет,ный вход 20 (через схему ИЛИ 11) генератора 2. Таким образом, в генераторе 2,записывается комбинация Аф (т, е. число 1), где зо 35 40 45 5 О 55 60 б 5 41 - количество единиц в декодируемой комбинации А, , Если 1=р, т. е. количество единиц в декодируемой комбинации равно заданному, то дешифратор 12, настроенный на р-ую комбинацию генератора 2, выдает сигнал отсутствия ошибки.При отсутствии ошибки генератор 2 вновь устанавливается,в исходное состояние, после чего, подается импульс по входу 1 б на генератор импульсов 7, с выхода которого тактовые импульсы начинают поступать на счетные входы 19 и 20 генераторов 1 и 2. Генератор 1 начинает работу с декодируемой комбинации А, , а генератор 2 - с исходной комбинации А", (т. е. с кода 00). В й-ом такте в генераторе 1 вырабатывается комбинация А, являющаяся конечной комбинацией кода по. стоянного веса. Ср аб атыв ает дешифр атор 3, открытый сигналом с триггера управления 9; импульс с его выхода выключает генератор импульсов 7 и открывает вентили б, Через эти вентили комбинация А", выработанная на Й-ом такте генератором 2, поступает в выходной регисгр 13, Таиии образом, комбинация А декодируется в комбинацию А". Предмет из о бр етенияУстройство для взаимного, перекодирования кода постоянного веса и двоичного кода, содержащее генератор кода постояиного веса, генератор двоичного кода, дешифраторы конечных комбинаций кода постоянного веса и двоичного кода, выходной регистр, генератор импульсов, триггер упр авления, дешифр атор ошибок, переключатели, вентили, схему ИЛИ, отличающееся тем, что, с целью расширения функциональных возможностей и упрощения схемы, входы дешифратора конежной комбинациями кода постоянного, веса соединены через переключателями с выходами генератора кода постоянного веса, а выход этого дешифр атор а соединен со входом генер атор а импульсов и со входами вентилей, соединенных по входам также с выходами генератора двоичного кода; входы дешифратора конеччой комбинации двоичного кода соединечы через переключатели с,выходами генератора двоичного кода, а,выход этого дешифратора соединен со входом генератора импульсов и с входами, вентилей, соединенных по входам также с выходами генератора, кода постоянного веса; выходы всех вентилей соединены со входами выходного регистра; шина ввода информации в генератор кода, постоянного веса соединена со входом схемы. ИЛИ, другой вход которой соединен с,выходом генератора импульсов и со счетным входом генератора кода постоянного веса, а выход схемы ИЛИ соединен со счетным входом генератора двоич,ного кода, выходы которого соединены через .переключатели со входами,дешифратора ошибок; дешифраторы конечных комбинаций кода постоянного веса и двоичного кода соединены с выходами триггера управления,Составитель В. В. ИгнатущенкоРедактор Е, В. Семанова Текред 3. Н. Тараненко Корректор С. М. СигалЗаказ 858/13 Тираж 499 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж, Раушская наб., д 415Типография, пр. Сапунова, 2
