Устройство для формирования автоматически управляемого уровня видеосигналов читающегоавтомата

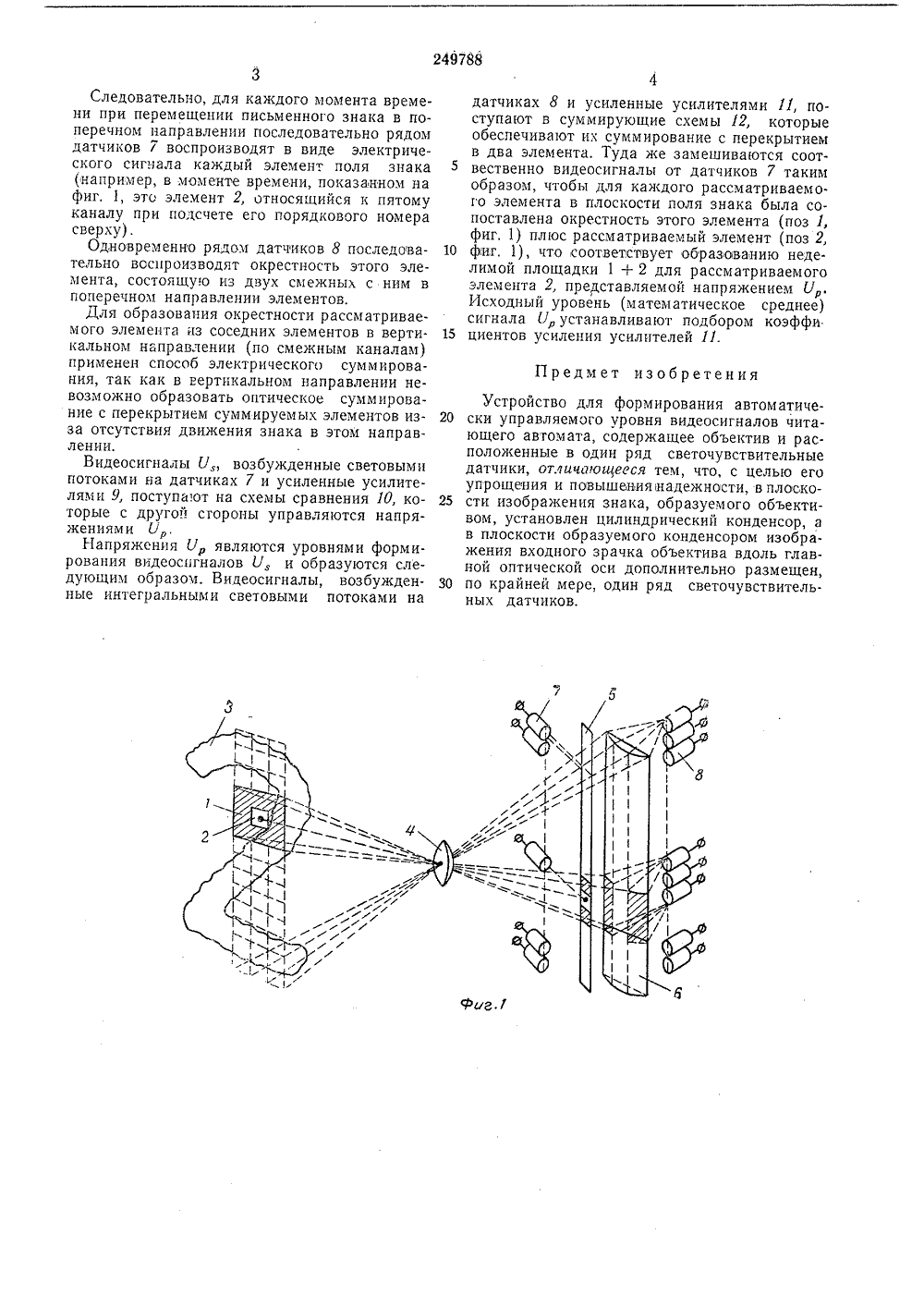

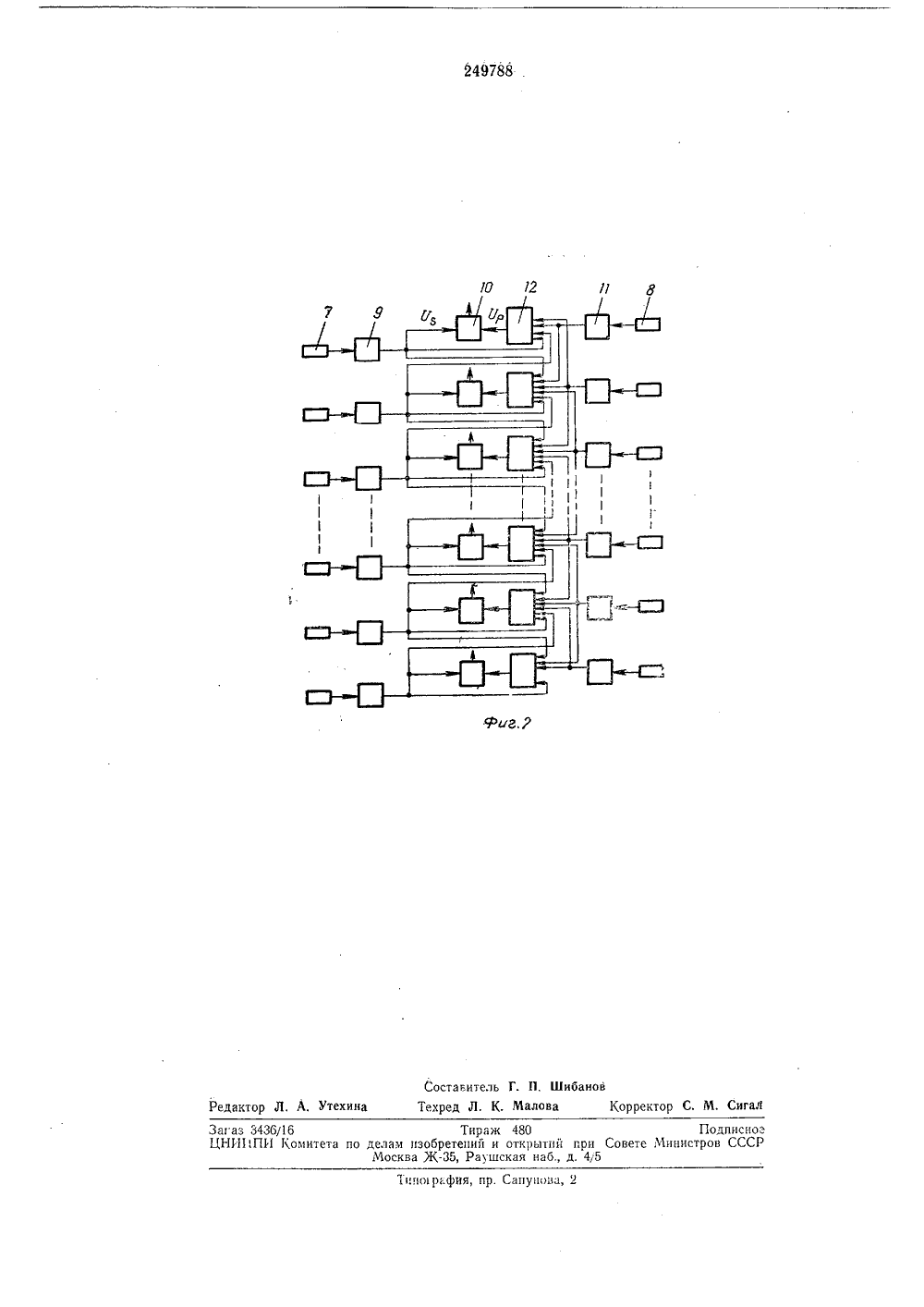

249788 ОП ИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ Союз Советских Социалистических Республикависимое от авт, свидетельстваКл, 42 птв, 9/ 111.19 явл с присоединением заявкиМПК 60 Комитет по делам изобретений и открытий при Совете Министров СССРПрнорите ДК 681 327.12( Л 11,1969. Бюллетень2ия описания 26.Х 11.1969 иков ат опублнк Т-Р, И. Барткус и А. И, Михайлов) 1 Специальное конструкторское бюро вычислительных машин АвторыизобретениЗаявитель УСТРОЙСТ ПРАВЛЯЕМ ДЛЯ ФОРМИРОВАНИЯ АВТОМАТИЧЕСКИО УРОВНЯ ВИДЕОСИГНАЛОВ ЧИТАЮЩЕГОАВТОМАТА Изобретение относится к комбинированным устройствам оптико-электрического преобразования, применяемым в системах автоматического чтения письменных знаков.Известны устройства для формирования автоматически управляемого уровня видеосигналов читающего автомата, содержащие объектив и расположенные в один ряд светочувствительные датчики,Предлагаемое устройство отличается тем, что в плоскости изображения знака, образуемого объективом, установлен цилиндрический конденсор, а в плоскости образуемого конденсором изображения входного зрачка объектива вдоль тлавной оптической оси дополнительно размещен, по крайней мере, один ряд светочувствительных датчиков.Это позволяет существенно упростить устройство и повысить надежность его работы.На фиг, 1 показано предлагаемое устройство; на фиг. 2 - функциональная электрическая схема суммирования и сравнения электрических сигналов.Площадка 1 изображает окрестность элемента 2 поля знака 3. При помогци объектива 4 письменный знак 3 проецируют на плоскость изображений (на чертежах не показано), которая проходит между узким зеркалом 5 и цилиндрическим конденсором б. Плоскость восприятия светочувствительных датчиков 7,главная оптическая плоскость (на чертежах непоказана) конденсора б и плоскость зеркала5 расположены на минимальном расстояниидруг от друга но ходу световых лучей, образу 5 ющих изображение письменного знака.Близкое расположение указанных плоскостей необходимо для образования на пнх ещедостаточно четкого изооражения частей поляписьменного знака, так как глубина резкостиО изображения, создаваемого объективом, имеетконечное значение н измеряется, например,несколькими сантиметрами.Зеркало вырезает из изобракения письменного знака вертикальную полосу на всю вы 5 соту знака шириной в один элемент и направляет эту часть изображения на ряд датчиков7, установленных, например, под углом 90 поотношению к дополнительному ряду светочувствительных датчиков 8. Остальную частьО изображения письменного знака шириной втри элемента при помощи конденсора фокусируют на ряд дагчиков 8, установленных вдольглавной оптической оси объектива.Фокусное расстояние конденсора гыбнрают5 таким образом, чтобы он проецировал на светочувствительный слой датчиков 8 изображение входного зрачка обьектива. Это гарантирует равномерное распределение мощностисветового излучения на светочувствительномО слое датчиков 8,3Следовательно, для каждого момента времени при перемещении письменного знака в поперечном направлении последовательно рядом датчиков 7 воспроизводят в виде электрического сигнала каждый элемент поля знака (например, в моменте времени, показанном на фиг, 1, это элемент 2, относящийся к пятому каналу при подсчете его порядкового номера сверху),Одновременно рядам датчиков 8 последовательно воспроизводят окрестность этого элемента, состоящу.о из двух смежных с ним в поперечном направлении элементов.Для образования окрестности рассматриваемого элемента нз соседних элементов в вертикальном направлении (по смежным каналам) применен способ электрического суммирования, так как в вертикальном направлении невозможно образовать оптическое суммирование с перекрытием суммируемых элементов изза отсутствия движения знака в этом направлении,Видеосигналы Увозбужденные световыми потоками на датчиках 7 и усиленные усилителями 9, поступа.от на схемы сравнения 10, которые с другой стороны управляются напряжениями Ьр,Напряжения Ур являются уровнями формирования видеосигналов С, и образуются следующим образом. Видеосигналы, возбужденные интегральными световыми потоками на 4датчиках 8 и усиленные усилителями 11, поступают в суммирующие схемы 12, которые обеспечивают их суммирование с перекрытием в два элемента. Туда же замешиваются соотвественно видеосигналы от датчиков 7 таким образом, чтобы для каждого рассматриваемого элемента в плоскости поля знака была сопоставлена окрестность этого элемента (поз 1, фиг, 1) плюс рассматриваемый элемент (поз 2, 10 фиг. 1), что соответствует образованию неделимой площадки 1 + 2 для рассматриваемого элемента 2, представляемой напряжением Ур.Исходный уровень (математическое среднее) сигнала У, устанавливают подбором коэффи 15 циентов усиления усилителей 11. Предмет изобретенияУстройство для формирования автоматиче ски управляемого уровня видеосигналов читающего авгомата, содержащее объектив и расположенные в один ряд светочувствительные датчики, отличпющееся тем, что, с целью его упрощения и повышения надежности, в плоско сти изображения знака, образуемого объективом, установлен цилиндрический конденсор, а в плоскости образуемого конденсором изображения входного зрачка объектива вдоль главной оптической оси дополнительно размещен, 30 по крайней мере, один ряд светочувствительных датчиков,249788 ю l2 Составитель Г. П. ШибановТехред Л. К. Малова Корректор С. М. СигаЛ Редактор Л. А, Утехина Типография, пр, Сапунова, 2 Заказ 3436/16 Тир аж 480 ПодписноеЦНИ 1 ПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж-З 5, Раушская наб., д. 4 у 5
