Н. ш. яруллин. а, в. гордеев, в. и. акатьев, п. г. филиппов, а. к. угланов, ( л. а. никитин и н. в. бабкин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

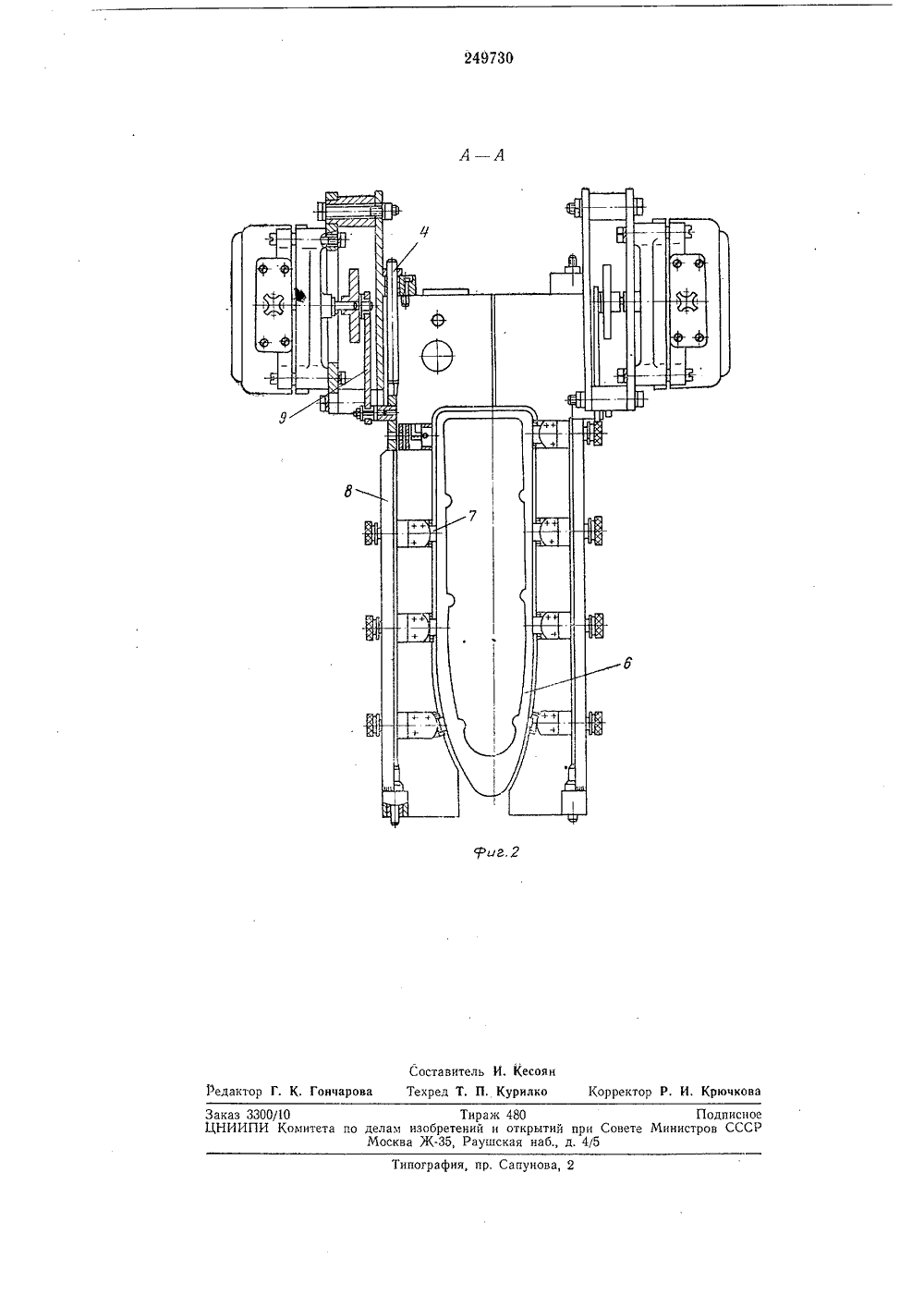

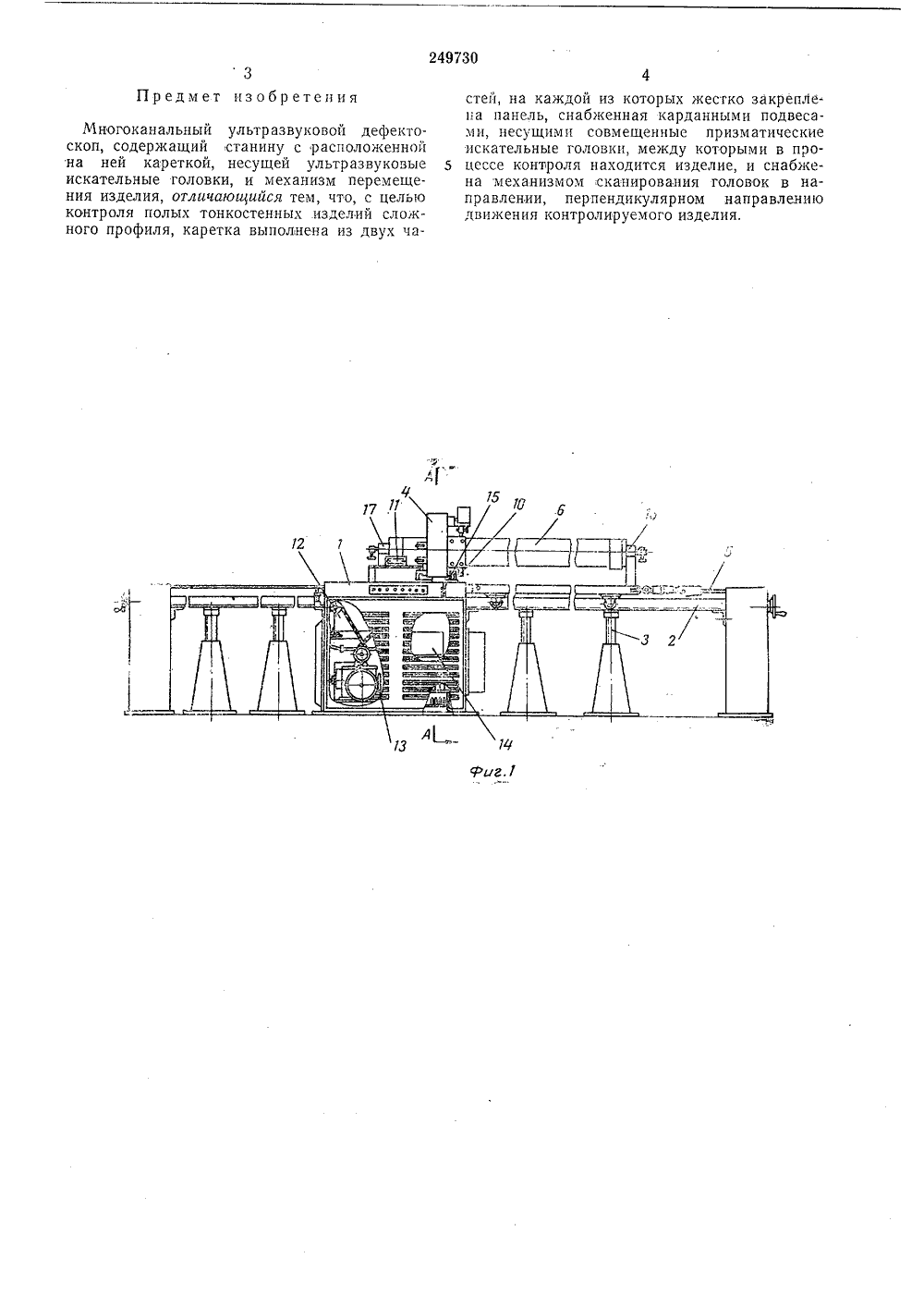

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 249730 Сова Советскиз Социалистическиз Республиквт. свидетельстваанисим ое Заявлено 18.Ч,т 966 ( 1076127/25-28)с присоединением заявки, 421, 46/О 1 ПК 6 01 п риоритет Комитет по аелзм изобретеиий и открытий при Совете тлинистроепу ата Авторыизобретен Л. Якушев, Р. И, Батаршин, А. С. Гатауллин А. В, Гордеев, В. И. Акатьев, П. Г. Филиппов,Л. А. Никитин и Н, В. Бабкин, Угланов,Р1. ЗНАЯ витель р уу"иЬ.1 ЫЯ 0 ТИД НОГОКАНАЛЬНЫЙ УЛЬТРАЗВУКОВО ЕКТОСК ен описью же, разИзобретение относится к области средсгв контроля физических свойств материалов, а именно к многоканальным ультразвуковым дефектоскопам,Известны многоканальные ультразвуковые дефектоскопы, содержащие станину с расположенной на ней кареткой, несущей ультразвуковые искательные головки, и механизм перемещения изделия,Предлагаемый дефектоскоп отличается от известных тем, что, с целью контроля полых тонкостенных изделий сложного профиля каретка выполнена из двух частей, на каждой из которых жестко закреплена панель, снабженная карданными подвесами, несущими совмещенные призматические искательные головки, между которыми в процессе контроля находится изделие, и снабжена механизмом сканирования головок в направлении, перпендикулярном направлению движения контролируемого изделия.На фиг. 1 схем атически из о бр ажваемый дефектоскоп; на фиг. 2 - трез по А - А,на фиг, 1,Многоканальный ультразвуковой дефекгоскоп содержит станину 1 с направляющими 2, установленными на опорах 3, каретку 4, механизм б перемещения изделия б, призматические искательные головки 7, смонтированные на па. нелях 8 каретки 4, механизм 9 сканирования головок 7, отметчик 10 дефектов, самописец 11, резервуар 12 для контактной смазки, насос 18, электронный блок 14 и пульт 15 управления.5 Изделие б, подлежащее ультразвуковомуконтролю, устанавливается в кронштейнах 1 б и 17 каретки 4, обе части которой перемещаются к изделию до тех пор, пока головки 7 не вступят с ним в контакт и не установятся по 10 его контуру. Сигналы, вырабатываемые блоком 14, поступают в головки 7 и преобразуются в механические колебания ультразвуковой частоты. Последние посылаются в изделие, наружная поверхность которого предварительно 15 очищена и покрыта контактной смазкой. Изделие получает продольное перемещение, которое в сочетании со сканированием головок 7, дает возможность проконтролировать всю поверхность изделия б. Самописец 11 фиксирует на личие акустического контакта, а при наличиидефектов записывает их. Одновременно отметчик 10 помечает дефектное место на изделииб краской, а зажигающаяся индикаторная лампочка позволяет обслуживающему персоналу 25 осмотреть изделие в процессе контроля. Описываемый дефектоскоп позволяет мех изировать процесс контроля, тво изделий и повысить проиПредмет изобретения Многоканальный ультразвуковой дефектоскоп, содержащий станину с расположеннои на ней кареткой, несущей ультразвуковые искательные головки, и механизм перемещения изделия, отличающийся тем, что, с целью контроля полых тонкостенных изделий слокного профиля, каретка выполнена из двух частей, на каждой из которых жестко закрепле а панель, снабженная карданными подвесами, несущими совмещенные призматические искательные головки, между которыми в про цсссе контроля находится изделие, и снабжена механизмом сканирования головок в направлении, перпендикулярном направлению движения контролируемого изделия.. Сапунова, 2 аказ 330ЦНИИПИ 0 Тираж 480 омитета по делам изобретений и открытии Москва Ж.35, Раушская наб.,ри Совет4/5 Подписноинистров СССР
СмотретьЗаявка
1076127
М. Л. Якушев, Р. И. Батаршин, А. С. Гатауллин
МПК / Метки
МПК: G01N 29/26
Метки: акатьев, бабкин, гордеев, никитин, угланов, филиппов, яруллин
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/3-249730-n-sh-yarullin-a-v-gordeev-v-i-akatev-p-g-filippov-a-k-uglanov-l-a-nikitin-i-n-v-babkin.html" target="_blank" rel="follow" title="База патентов СССР">Н. ш. яруллин. а, в. гордеев, в. и. акатьев, п. г. филиппов, а. к. угланов, ( л. а. никитин и н. в. бабкин</a>
