Обмуровка каркасного типа для мощных котлоагрегатов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

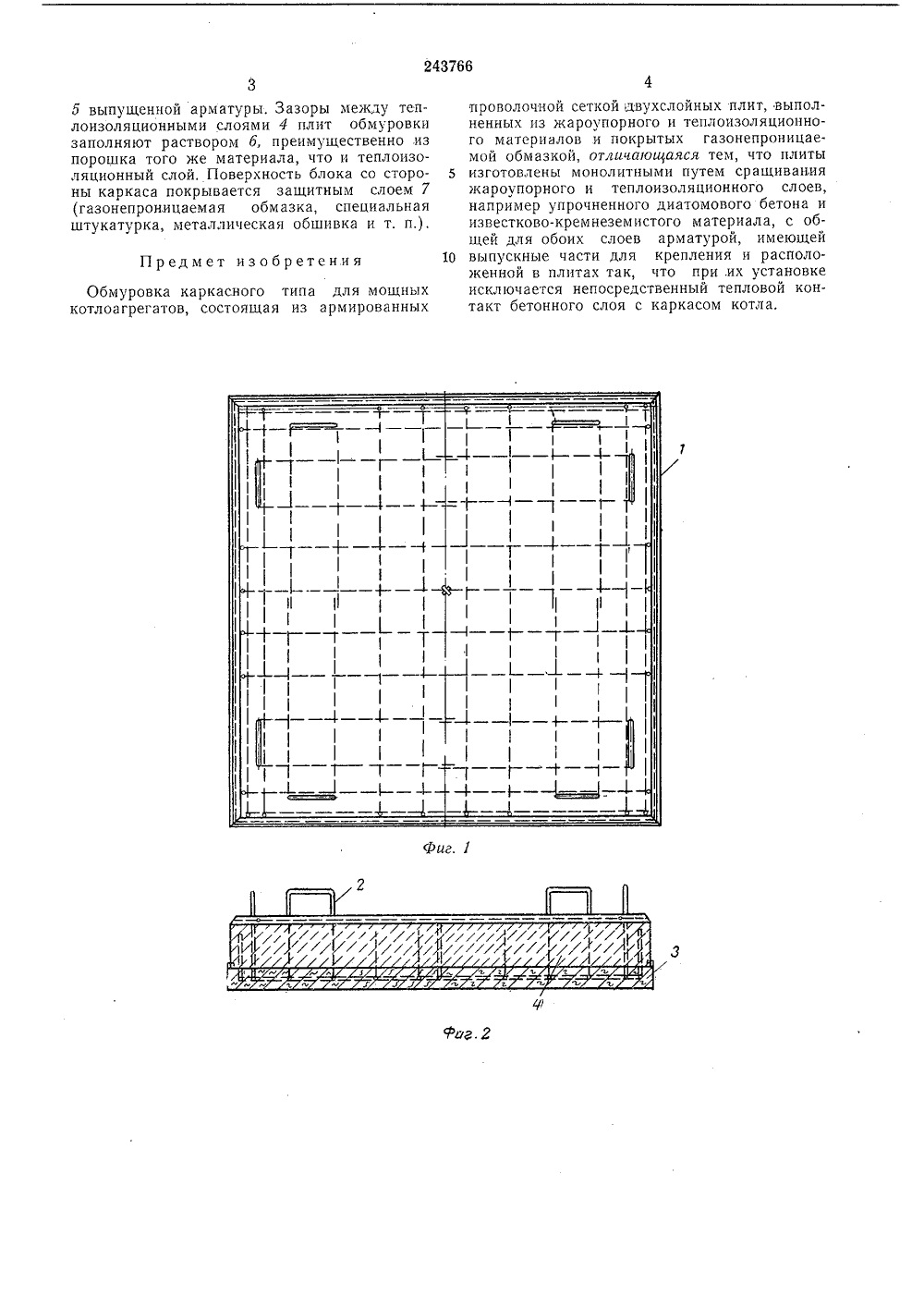

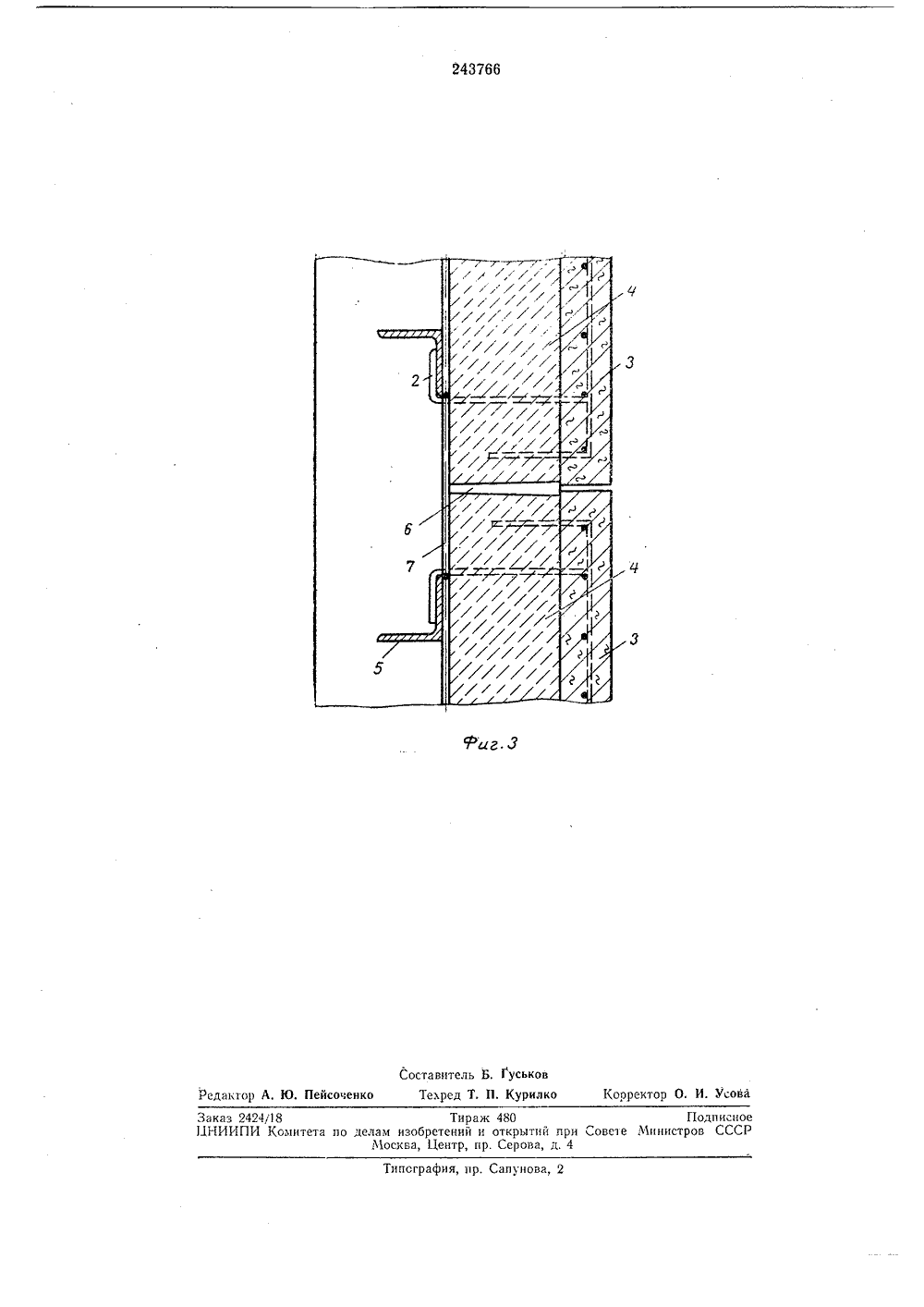

243766 ОПИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ Союз .Соеетскиз Социалистическиз Республик5 УУОЯЕЗЗЭЯ фАТЕ 11 ТИОЯ тЯЯЯЯчесЯАЯ идиотика Зависимое от авт. свидетельства-(л, 24 К, 5/01 1375/24-6 Заявлено 13,1 Ч.1963 ( с присоединснием заявк МПК Г 23 тпУДК 621,185.5(088.8 риоритет Комитет по аелам изобретений и открытийАвторыизобретения К. СомовМ. Кормер В. И. Кислый, А.А. С. Базавлук, ГГ, НЦентральное конструкэнерг И. Кузьмин, А. И, Лахманлос, Я, Штаркер, И. Я, Залкинд, И . Васильева и В. Н. Дворкин орское бюро Главэнергоремо тики и электрификации СССР Министерства Заявител НЫХ БМУРОВКА КАРКАСНОГО ТИПА ДЛЯКОТЛОАГРЕГАТОВ 2 Опубликовано 14.Ч,1969. Б Дата опубликования опис Известны обмуровки каркасного типа длямощных котлоагрегатов, состоящие из армированных проволочной сеткой двухслойныхплит, выполненных из жароупорного и теплоизоляционного материалов и покрытых газонепроницаемой обмазкой. Однако эти обмуровки имеют большой вес (около 250 кг/мз) идля их крепления к каркасу необходима тяжелая металлическая арматура, Кроме того,арматура,и выступ соединяют жароупорный 10слой с низкотемпературными наружными поверхностями,и являются тепловыми мостами,тепловые потери через которые составляют30 - 400/и от всех тепловых потерь через обмуровку. Выполнение обмуровочных работ связано с большими затратами труда,Предлагаемая обмуровка отличается от известных тем, что плиты изготовлены монолитными путем сращивания жароупорного и теплоизоляционного слоев, например упрочненного диатомового бетона и ,известково-кремнеземистого материала, с общей для обоихслоев арматурой, имеющей выпускные частидля крепления и расположенной в плитах так,что при их установке исключается непоередственный тепловой контакт бетонного слоя скаркасом котла.Такое выполнение обмуровки дрегатов отвечает требованиям соуровня техники, так как обеспечи мальный тепловой контакт обмуровки с каркасом, что уменьшает тепловые потери через тепловые мосты до 50/О от всех потерь через обмуровку, позволяет снизить вес до 90 - 100 кг/м и стоимость обмуровки, а также организовать поточное производство стандартных обмуровочных плит,На фиг. 1 показана обмуровочная плита, вид со стороны каркаса обмуровки; на фиг. 2 - то же, лоперечный разрез; на фиг. 3 - блок обмуровки, поперечный разрез.Плита 1 содержит арматуру 2, выполненную из проволоки, слой 3 из жароупорного бетона и теплоизоляционный слой 4 из легкого пористого материала.Монолитные плиты изготавливают следуюим образом.В металлическую форму устанавливают арматуру, заливают слой жароупорного бетона, а затем слой из теплоизоляционного кремнеземистого материала, после чего форму помещают в автоклав, где производится термовлажностная обработка,Монолитная конструкция плиты позволяет сократить толщину жароупорного слоя и упростить крепление ее к каркасу.Плиты собирают в крупные монтажные блоки обмуровки. Блок включают плиты 1, прикрепленные при помощи отгибки и последующей приварки к металлическому каркасу243766 Фиг. 1 5 выпущенной арматуры. Зазоры между теплоизоляционными слоями 4 плит обмуровки заполняют раствором б, преимущественно из порошка того же материала, что и теплоизоляционный слой. Поверхность блока со стороны каркаса покрывается защитным слоем 7 (газонепроницаемая обмазка, специальная штукатурка, металлическая обшивка и т. п.). Предмет изобретения Обмуровка каркасного типа для мощныхкотлоагрегатов, состоящая из армированных проволочной сеткой двухслойных плит, выполненных из жароупорного и теплоизоляционного материалов и покрытых газонепроницаемой обмазкой, отличаощаяся тем, что плиты 5 изготовлены монолитными путем сращиванияжароупорного и теплоизоляционного слоев, например упрочненного диатомового бетона и известково-кремнеземистого материала, с общей для обоих слоев арматурой, имеющей 10 выпускные части для крепления и расположенной в плитах так, что при,их установке исключается непосредственный тепловой контакт бетонного слоя с каркасом котла.я пр Сапнова Типо Заказ 2424/18ЦНИИПИ Комитета Тираж 480 лам изобретений и открытий при Москва, Центр, пр. Серова, д. 4Подписно сзе Министров СССР
СмотретьЗаявка
831375
Центральное конструкторское бюро Главэнергоремонта Министерства, энергетики, электрификации СССР
В. И. Кислый, А. И. Кузьмин, А. И. Лахманлос, А. К. Сомов, А. С. Базавлук, Г. Я. Штаркер, И. Я. Залкинд, И. М. Кормер, Г. Н. Васильева, В. Н. Дворкин
МПК / Метки
МПК: F22B 37/36
Метки: каркасного, котлоагрегатов, мощных, обмуровка, типа
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/3-243766-obmurovka-karkasnogo-tipa-dlya-moshhnykh-kotloagregatov.html" target="_blank" rel="follow" title="База патентов СССР">Обмуровка каркасного типа для мощных котлоагрегатов</a>
