Установка открытого типа для удаления сучьев с поваленных деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 243183
Авторы: Волчков, Вороницын, Глебов, Дахин, Долматов, Жеглов, Красильников, Машатин, Питько, Проектно, Репин, Хватов, Центральный, Энергетики, Якубицкий
Текст

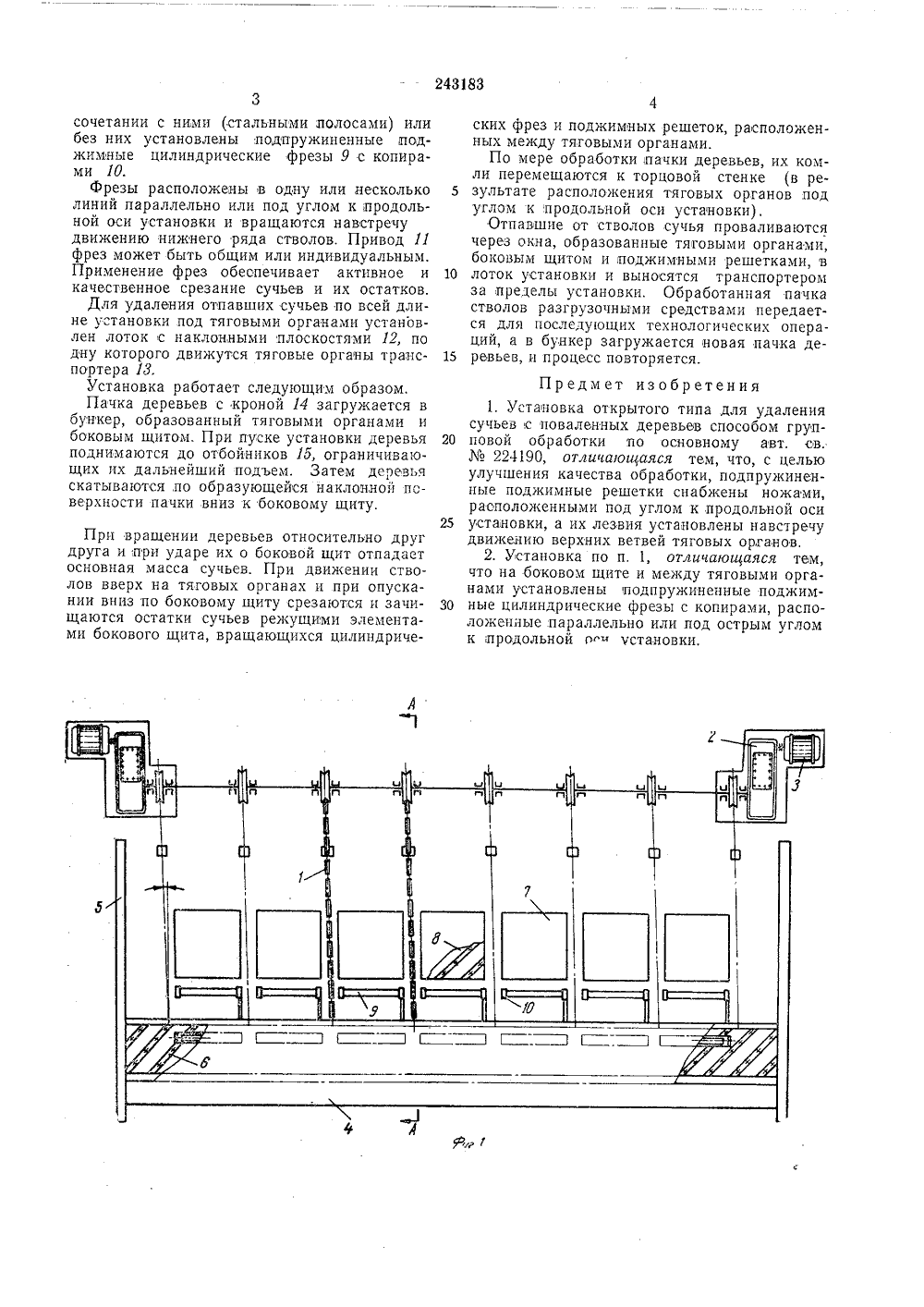

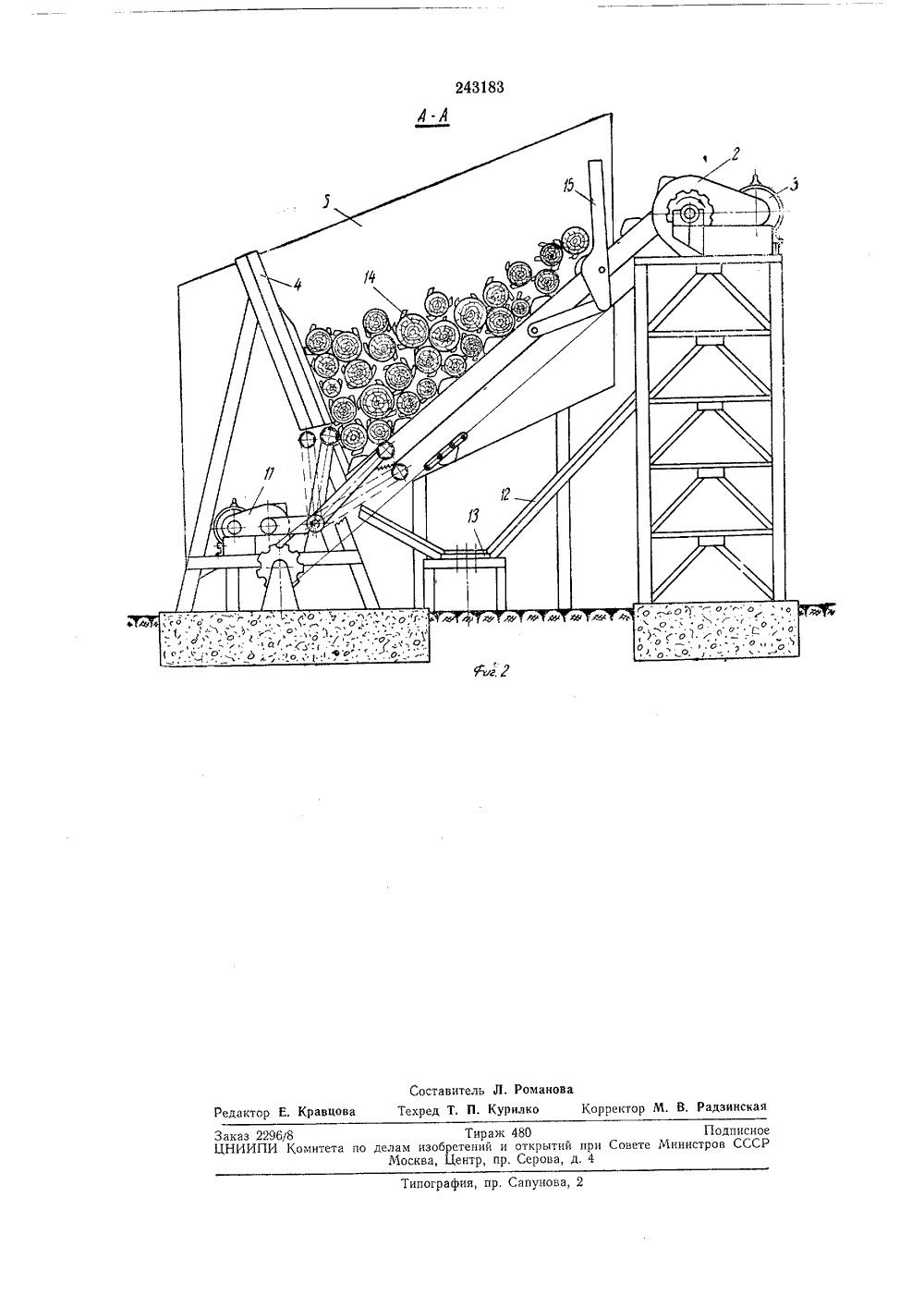

Сома Советских Социалистических Республикства224190 висимое от авт. св 381, 1451, 23/О Заявлено 25.Ч.1965 09662/29-1 м заявкис присоединениПриоритетОпубликованоДата опублико по делам МПК В 27 А О 1 д УДК 634.0 323 2ом иаобрвтенид и открытии при Совете Министров СССРКРЬ 1 ТОГО ТИП С ПОВАЛЕННЪ 1 ИЯ ЛЯ УДАЛ ЕРЕВЬЕВ Установка открытого типа для удаления сучьев с поваленных деревьев способом груп повой обработки по основному авт. св,224190 содержит наклоненные гибкие тяговые органы, например цепи, боковой щит и торцовую стенку. Для обеспечения возможности вращения деревьев в пачке относительно друг друга, повышения качества обработки и выравнивания комлей деревьев в пачке между тяговыми органами по всей длине этой установки смонтированы подпружиненные поджимные решетки, обеспечивающие вращение деревьев относительно друг друга. Боковой щит снабжен режущими элементами в виде, например, стальных полос с заостренными кромками, прикрепленных к щиту под углом к его продольной оси и обеспечивающих зачистку пеньков сучьев, Тяговые органы расположены в продольной оси установки под углом, обеспечивающим перемещение комлей деревьев к торцовой стенке.В предложенной установке для улучшения качества обработки подпружиненные поджимные решетки снабжены ножами, которые расположены под углом к,продольной оси установки. Лезвия ножей установлены навстречу движению верхних ветвей тяговых органов.На боковом щите и между тягоными органами установлены подпружиненные поджимные цилиндрические фрезы с копирами, расположенные параллельно или под острым углом к продольной оси установки,На фиг, 1 схематически изображена предложенная установка, вид сверху; на фиг. 2 - то же, разрез по А - А на фиг. 1.Установка включает наклонные гибкие тяговые органы 1, например цепи, приводимые через редуктор 2 от электродвигателей 3, наклонный боковой щит 4 и торцовые стенки 5.10 На боковом щите смонтированы под угломк продольной оси установки режущие элементы б в виде стальных;полос с заостренными кромками.Тяговые органы расположены под углом 15 относительно нормали к продольной оси установки. Это обеспечивает перемещение комлей деревьев к торцовой стенке (с целью их выравнивания).Установленные между тяговыми органами 20 поджимные решетки 7 сварной конструкциииз профильного проката снабжены ножами 8, расположенными под углом к продольной оси установки, Ножи установлены навстречу движению верхних ветвей тяговых органов, в 25 результате деревья в пачке интенсивно вращаются вокруг своей продольной оси, и сучья срезаются и зачищаются.Наряду с режущими элементами б и ножами 8,на боковом щите 4 и решетках 7 между ЗО тяговыми органами по всей длине установки всочетании с ними (стальными лолосами) или без них установлены подпружиненные ноджимные цилиндрические фрезы 9 с копирами 10.фрезы расположены в одну или несколько линий параллельно или под углом к продольной оси установки и вращаются навстречу движению нижнего ряда стволов. Привод 11 фрез может быть общим или индивидуальным. Применение фрез обеспечивает активное и качественное срезание сучьев и их остатков.Для удаления отпавших сучьев по всей длине установки под тяговыми органами установлен лоток с наклонными плоскостями 12, по дну которого движутся тяговые органы транспортера 13.Установка работает следующим образом.Пачка деревьев с кроной 14 загружается в бункер, образованный тяговыми органами и боковым щитом. При пуске установки деревья поднимаются до отбойников 15, ограничивающих их дальнейший подъем. Затем деревья скатываются,по образующейся наклонной поверхности пачки вниз к боковому щиту. При вращении деревьев относительно друг друга и при ударе их о боковой щит отпадает основная масса сучьев. При движении стволов вверх на тяговых органах и при опускании вниз по боковому щиту срезаются и зачищаются остатки сучьев режущими элементами бокового щита, вращающихся цилиндриче. ских фрез и поджимных решеток, расположенных между тяговыми органами.По мере обработки пачки деревьев, их комли перемещаются к торцовой стенке (в ре зультате расположения тяговых органов подуглом к продольной оси установки),Отпавшие от стволов сучья проваливаютсячерез окна, образованные тяговыми органами, боковым щитом и поджимными решетками, н 10 лоток установки и выносятся транспортеромза пределы установки. Обработанная пачка стволов разгрузочными средствами передается для последующих технологических операций, а в бункер загружается новая пачка де ревьев, и процесс повторяется.Предмет изобретения1. Установка открытого типа для удалениясучьев с поваленных деревьев способом груп 20 повой обработки по основному авт, св,224190, отличающаяся тем, что, с цельюулучшения качества обработки, подпружиненные поджимные решетки снабжены ножами,расположенными под углом к продольной оси25 установки, а их лезвия установлены навстречудвижению верхних ветвей тяговых органов.2. Установка по п, 1, отличающаяся тем,что на боковом щите и между тяговыми органами установлены подпружиненные поджим 30 ные цилиндрические фрезы с копирами, расположенные параллельно или под острым угломк .продольной о становки,243183 Составитель Л. РомановаТехред Т, П. Курилко Корректор М, В, Радзинская Редактор Е. Кравцова Типография, пр, Сапунова, 2 Заказ 2296/8 Тирагк 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4
СмотретьЗаявка
1009662
К. И. Вороницын, Я. М. Глебов, Г. С. Питько, Н. М. Волчков, Б. Н. Красильников, П. И. Жеглов, Е. И. Хватов, В. Т. Долматов, Б. А. Якубицкий, Б. С. Репин, В. М. Дахин, И. М. Машатин, Центральный научно исследовательский, проектно конструкторский институт механизации, энергетики лесной промышленности
МПК / Метки
МПК: A01G 23/095, A01G 23/097, B27L 1/00
Метки: деревьев, открытого, поваленных, сучьев, типа, удаления
Опубликовано: 01.01.1969
