Регулятор температуры

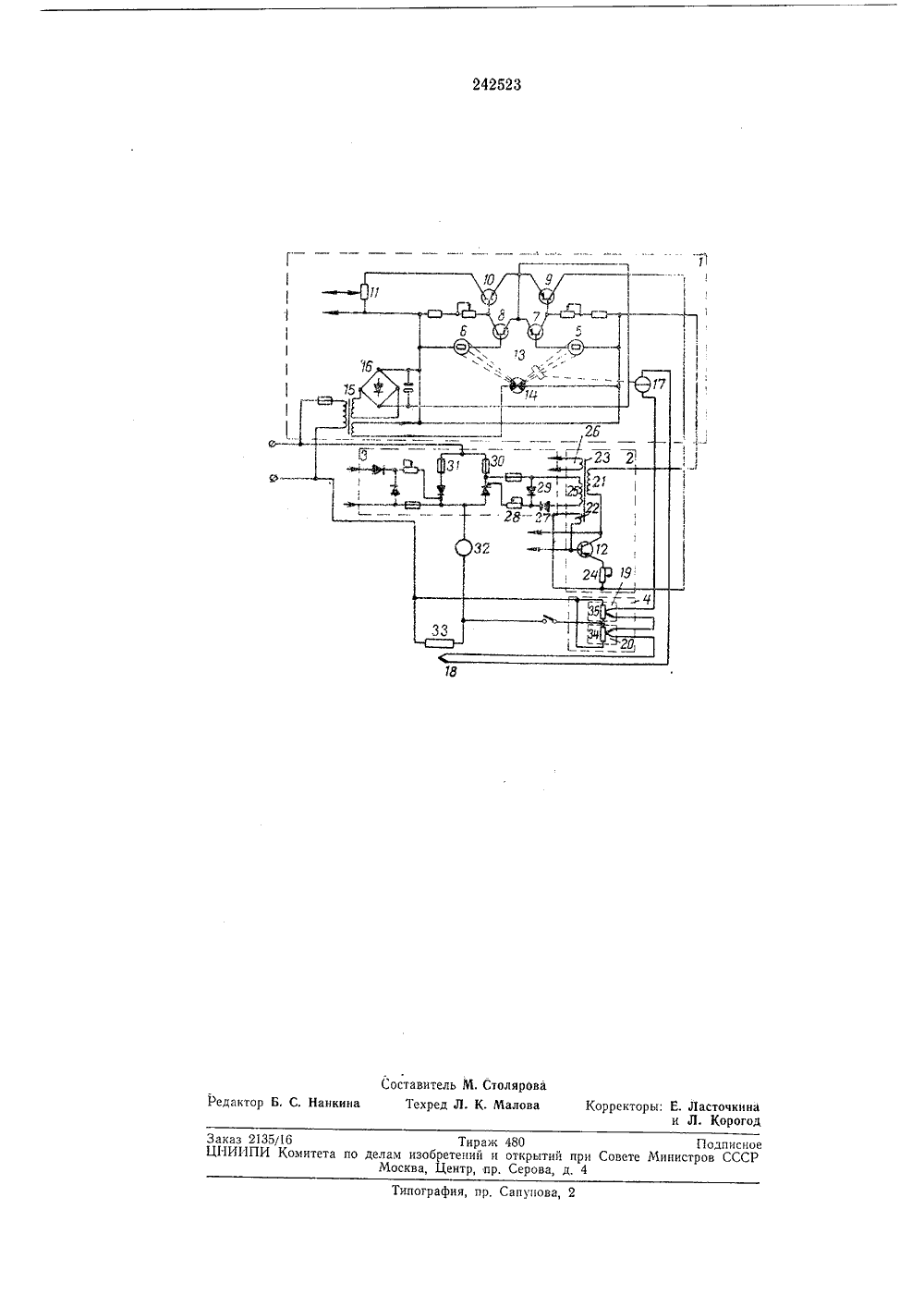

а.:,йоЮэнаутттатенет,с тбтвбл ъо т-:.и ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства аявлено 24,Ч 1.1967 ( 1168899/18присоединением заявкиКл, 42 т 1, 2/05 МПК 6 05 оритет Комитет и зобретеиий при СоветеССС ла ткрытий ДК 621-555.6 (088.8) публиковано 25.1 Ч.1969. етеньистро ата опубликования описания 11,1 Х,196 Авторыизобретения С. Долженко и Л. Г, Надточе Заявитель союзный научно-иссле для производства РЕГУЛЯТОР ТЕМПЕРАТУРЫ е регуляторы тем фотосопротивление, пь двухканального ,го из которых подтиль, а к выходу ектирующее устройВ предлагаемом регуляторе выход одного усилителя соединен с базой транзистора источника управляющих импульсов, коллектор которого через первичную обмотку трансформатора а эмиттер через регулируемый резистор соединены с выходом второго усилителя.Благодаря такому выполнению регулятора повышается его чувствительность. На чертеже изображена принципиальная сема регулятора температуры.Автоматический бесконтактный регулятор температуры с регулированием мощности включает: регулирующий милливольтметр 1, который служит одновременно задатчиком температуры и источником питания, источник 2 управляющих импульсов, управляющий тиристорами и осуществляющий регулировку мощности нагрузки, блок 3 кремниевых управляемых вентилей, являющийся бесконтактным исполнительным механизмом, блок 4 корректирующих устройств, стабилизирующий температуру объекта. Известны бесконтактнь пер атуры, содержащие включенное в базовую ц усилителя, на выход одн ключен управляемый вен другого подключено корр ство,вательскии институт машнтетических волокон Ретулирующии милливольтметр 1 составитиз двух фоторезисторов 5 и б, включенных в цепь базы соответственно транзисторов 7 и 8, которые являются элементами двух полупро водниковых усилителей. Первый усилительвыполнен на транзисторах 7 и 9 и является источником питания для источника управляющих импульсов. Второй усилитель выполнен на транзисторах 8 и 10 и служит источником 10 питания для цепей защиты с элементами в делителем 11 и транзистором 12.Флажок 13, расположенный между осветительной лампочкой 14 и одним из фоторезисторов 5 или б, жестко связан с указательной 15 стрелкой регулирующего милливольтметра 1.Милливольтметр питается от понижающего трансформатора 15 через полупроводниковый выпрямитель 1 б. К измерительной рамке 17 милливольтметра подключена терхтопара 18 20 объекта регулирования, последовательно с которой включены термопары корректирующих устройств 19 и 20.Источник 2 управляющих импульсов состоитиз транзистора 12, в,цепь коллектора и базы 25 которого включеньг соответственно обмотки21 и 22 трансформатора 23. В цепь эмиттера транзистора 12 включен регулируемый резистор 24. Источник управляющих импульсов с блоком 3 кремниевых управляемых вентилей 30 соединен через выходные обмотки 25 и 2 б5 10 15 20 25 30 35 40 45 50 55 60 трансформатора 23. Через последовательносоединенные диод 27, резистор 28 и параллельно соединенный диод 29 выходная обмотка 25 трансформатора 23 подключена к управляющему электроду тиристора 30 в,блокекремниевых управляемых вентилей.Аналогично выходная обмотка 2 б трансформатора 23 подключена к управляющему электроду тиристора И. Тиристоры 30 и Л соединены встречно-параллельно и их общая точкавключена в сеть 220 в через амперметр 32 инагревательный элемент 33 объекта регулирования, включенные последовательно.Блок 4 корректирующих устройств состои 1из двух встречно включенных инерционногокорректирующего устройства 19 и малоинерционного корректирующего устройства 20.Нагревательными элементами этих устройствявляются резисторы 34 и 35, включенныемежду собой параллельно и параллельно элементу 33.Автоматический бесконтактный регулятортемпературы с регулированием мощности нагрузки работает следующим образом.Если температура объекта регулирования,например плавильной решетки в плавильнойголовке, ниже заданной, свет от лампочки 14перекрыт флажком 13 и фоторезистор 5 затемнен. Его сопротивление при этом велико итранзистор 7 закрыт, Транзистор 9 открывается при поступлении минуса в,цепь базы.На выходе первого усилителя, выполненного,на транзисторах 7 и 9 появляется напряжение, которое возбуждает преобразователь напряжения.Ток, возникающий в выходных обмотках25 и 26 трансформатора 23, обтекает цепиуправления тиристоров 30 и 31, которые открываются в момент прохождения положительной полуволны напряжения на одном илиотрицательной полуволны напряжения на другом тиристоре. При этом через нагревательный элемент 33 объекта регулирования потечет ток, величину которого покажет амперметр 32. В этот же момент ток поступает кнагревателям 34 и 35 корректирующих устройств 19 и 20, и малоинерционное корректирующее устройство 20 вводит систему регулирования в режим коротко-периодных колебаний, а инерционное корректирующее устройство 19 замедленно уничтожает остаточную неравномерность, вызванную действием малоинерционното корректирующего устройства 20.Время включения нагревателей изменяетсяна одинаковую величину как в корректирующем устройстве 20, так и в объекте регулирования. При этом температура объекта регулирования сохраняется неизменной,Благодаря такой особенности корректирующего устройства 20 улучшается чувствительность регулятора температуры и точность регулирования,Если указывающая стрелка милливольтметра 1 достигает задающей стрелки, флажок 13 не перекрывает свет от лампочки 14, и фото- резистор 5 освещается, а его сопротивление уменьшается.Минус, поступающий на базу транзистора 7, открывает его. Транзистор 9 закрывается, так как потенциал его базы повышается. Ток на выходе усилителя, вьгполненного на тран. зисторах 7 и 9, равен нулю. Следовательно, источник 2 управляющих импульсов обесточивается. В выходных обмотках 25 и 2 б трансформатора 23 напряжение равно нулю, при этом тиристоры 30 и 31 закроются, что приведет к отключению нагревателя 33 объекта регулирования и нагревателей 34 и 35 корректирующих устройств.Регулирование мощности нагрузки осуществляется путем изменения величины рези-. стора 24, Установлено, что частота импульсов источника 2 управляющих импульсов зависит от величины тока в цепи коллектора транзи-. стора 12. Следовательно, меняя величину резистора 24, изменяют частоту импульсов, вырабатываемых источником управляющих импульсов. Это приводит,к перемещению импульсов по оси времени. Регулирование мощности происходит методом фазовой отсечки, Этим достигается бььстродействие в установлении оптимальных режимов регулирования. При достижении критической температуры на нагревательном элементе 33 объекта регулирования фоторезистор б затемняется флажком 13 и на выходе второго усилителя, выполненного на транзисторах 8 и 10, появляется напряжение, которое подается на делитель 11. Плюс, снимаемый с этого усилителя, по. дается на базу транзистора 12 и запирает его. Аналогичным образом защита срабатывает и в случае перегорания лампочки 14,Управление тиристорами 30 и Л с помощью источника 2 управляющих импульсов позволяет работать тиристорам 30 и Л в режимах, при которых амплитуда импульса мо. жет в несколько раз превышать номинальную величину тока управления. Предмет изобретения Регулятор температуры, содержащий дат. чики-фотосопротивления, Включенные в схему усилителя, к выходу которо 1 о йодключены тиристоры, и корректирующие устройства, отличающийся тем, что, с,целью повышения чув. ствительности, в нем выход одного усилителя соединен с базой транзистора источника управляющих импульсов, коллектор которого через первичную обмотку трансформатора, а эмиттер через регулируемый резистор соединены с выходом второго усилителя.242523 Составитель М. Столяров Техред Л. К. Малова Редактор анкина Типография, пр, Сапунова,Заказ 2135/16 ЦНИИПИ Комитета по делам и МосквПодписно овете Министров СССР
