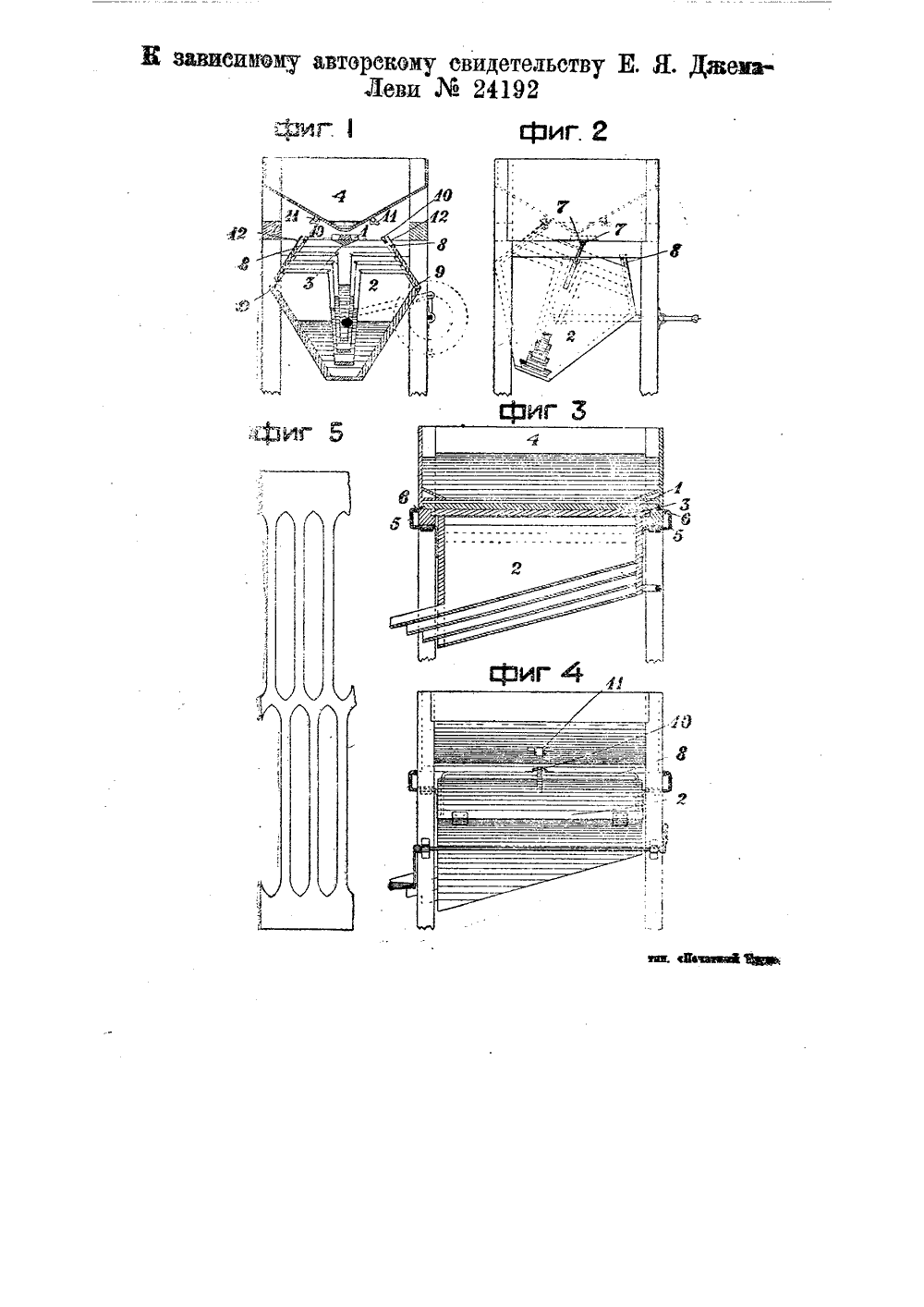

192 ласс Йвторекое евилетепьетво на изо НИ ортировки для гороха. Е. Я. Джема-Леви, ваявв. свид,58884).а имя того же лица от 30 с23012. ависимому авторскому 23 ноября 1свидетельству 929 года (зая но новное авторское сви ельств1931 го тября О ввдаче зависимого авторского свидетельства опубликовано 30 ноя года- про - ее Р ф в. В основном авторском свидетельстве23012 описана сортировка для гороха с качающейся коробкой. Для лучшего использования полезной площади применены отводные рукава, соединяющие попарно решета каждого номера, Поступление гороха с желобчатой горки на решета регулируется поворотным клапаном, приводимым в движение, синхронное с колебанием коробки, Для очистки решет от застрявших в отверстияхзерен в сортировке применены валики, установленные под решетами с возможностью их свободного, перекатывания, В дополнительном авторском свидетельстве предлагается сортировка, в которой питающее приспособление, состоящее из поворотного клапана и желобчатой горки, заменено золотниковой коробкой, двигающейся горизонтально по неподвижной доске. Йвтоматически перекатывающиеся валики, служащие для очистки решет от застрявших зерен, заменены устройством, при помощи которого решета подвергаются встряхиванию в то время, когда горох, оставшийся на решете, должен скатываться в сборный жолоб.На чертеже фиг, 1 изображает попеечный разрез сортировки для гороха; иг. 2 - вид со стороны выпускных отерстий сборных жолобов при отклонении в сторону решетного стана; фиг. 3 дольный разрез сортировки; фиг, боковой вид; фиг. 5 - деталь,В предлагаемой сортировке (фиг, 1)Ф решета имеют два или несколько рядов; продольных отверстий заостренной с той и другой стороны формы, расположенных в шахматном порядке, с целью сортировки по размерам и прохода упавшей:. на полость решета горошины в отверстие следующего ряда. Заостреннаж форма отверстий (фиг, 5) с обеих сторон: способствует освобождению решет от. оставшегося на них гороха, как во время поступления гороха на решето (горох; скатывается к задней стенке), так и пре скатывании гороха в сборный жолоб В последнем случае горох, скатываясь. от задней стенки, приобретает значительную живую силу, которая препятствует застреванию горошин при обратном про хождении над отверстиями решет, Для подачи зерна из засыпного ковша в коробку 2 применена золотниковаа коробка 1, которая при качании коробки 2 движется горизонтально по неподвижной доске 3, в то время, как одна, из двух продольных бездонных камер; золотниковой коробки 1 заполняется го рохом через продольную щель в ковше 4., В этот момент камера снизу закрыть неподвижной доской 3, а из другоЯ, та.кои:же камеры находящийся в ней горох ;высыпается на верхнее решето (фиг, 1). ,Возвратно. поступательное движение зо,.лотниковая коробка 1 получает от коленчатых рычагов 5 (фиг. 1, 3, 4), поворачивающихся при качании коробки 2 и упирающихся в выступающие части 7 :(фиг, 2) золотниковой коробки ролика. ии б, установленными на концах рычагов (фиг. 3), При таком способе, по мнению .изобретателя, устраняется возможное защемление гороха между воронкой ковша 4 и поворотным клапаном, примененным в основном авторском свидетельстве изобретателя.Для очистки решет от застрявших :.в отверстиях зерен применено устройство, :заключающееся в том, что решета своей ,.наружной стороной лежат на подвижных :рамках 8, находящихся под воздействием :пружин 9. Когда при качании коробки 2 ,рамка 8 близка к своему верхнему по.ложению, то она укрепленным на ней роликом 10 упирается в собачку 11 (фиг. 1, 4), установленную на днище :ковша 4. В дальнейшем коробка 2 про,должает подниматься с этой стороны вверху, а рамка 8 с решетами остается .неподвижной; при этом пружины 9 сжимаются, В конце подъема установленный "на стенке коробки 2 стержень 12-отво.дит в сторону собачку 11, и освобожден:ная рамка 8 вместе с решетами благо.даря действию пружины 9 встряхивается, сари чем застрявшие горошины при оста".новке решета по инерции выскакивают из отверстий и скатываются в сборныи . жолоб, Применение описанного устройства должно в большей мере обеспечивать очистку решет от застрявших горо. шин, чем при пользовании перекатывающимися валиками, примененными тем же изобретателем в основном авторском свидетельстве. Предмет изобретения.1. Видоизменение сортировки для гороха, описанной в авторском свидетельстве23012, отличающееся тем, что для подачи зерна из засыпного ковша 4 на решетный стан применена состоящая из двух продольных бездонных камер коробка 1, установленная под выходной щелью засыпного ковша 4 на горизонтальной доске 3 и приводимая в возвратно поступательное движение от коленчатых рычагов 5,2, Форма выполнения описанной в авторском свидетельстве23012 сортировки, отличающаяся тем, что для установки решет применены находящиеся под воздействием пружин 9 подвижные рамки 8, снабженные в своих верхних частях роликами 10, предназначенными для упора при качании коробки 2 в укрепленные на ковше 4 поворотные собачки 11, каковые рамки 8 снабжены также стержнями 12, отводящими собачки 11 из- под роликов 10 в целях сообщения ситам встряхивания.завиоииеиу автерекому свидетельству Е. Я. ДаеиаЛеви М 24192
