Преобразователь фазы и экстремальных значений напряжения в цифровой код

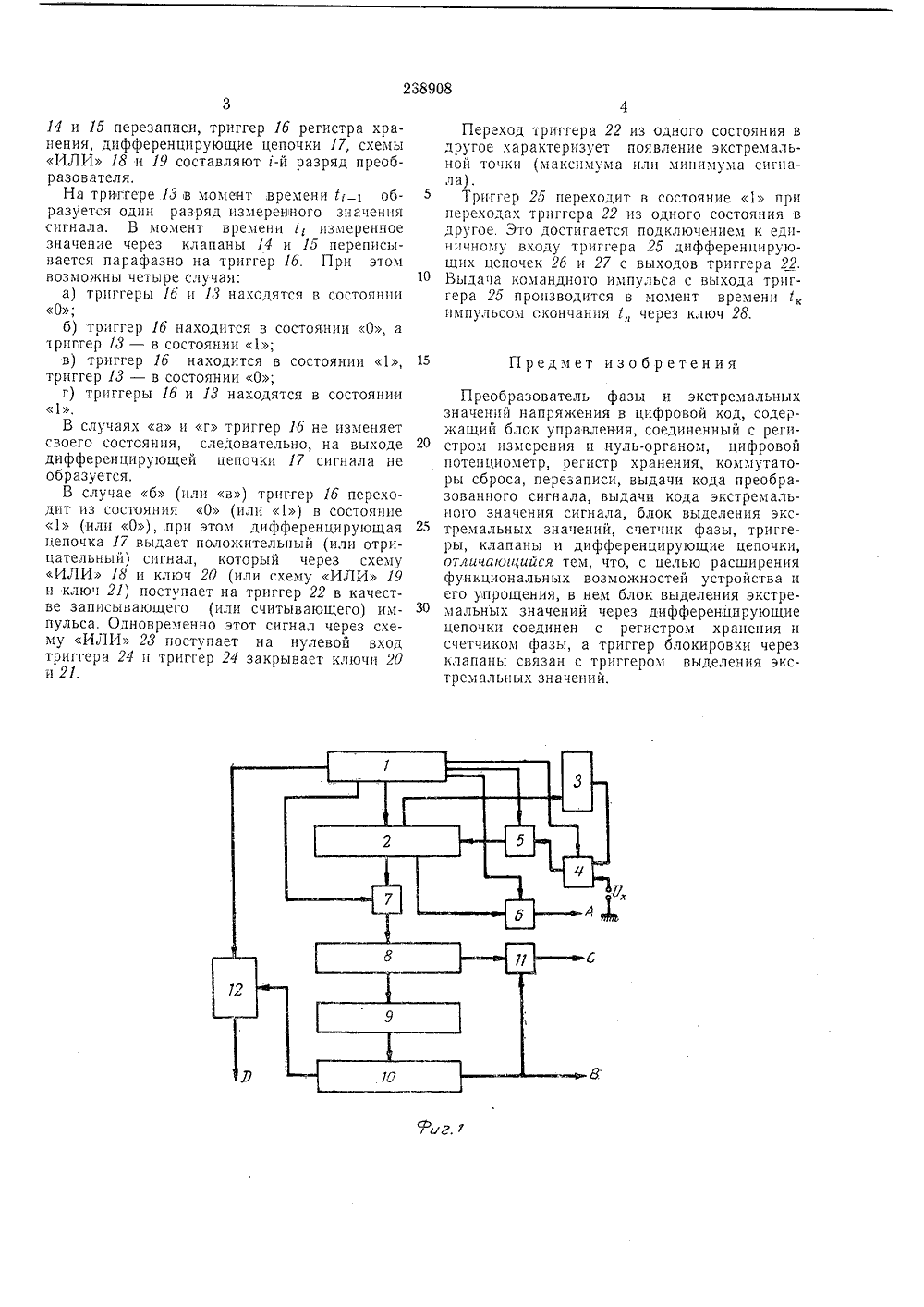

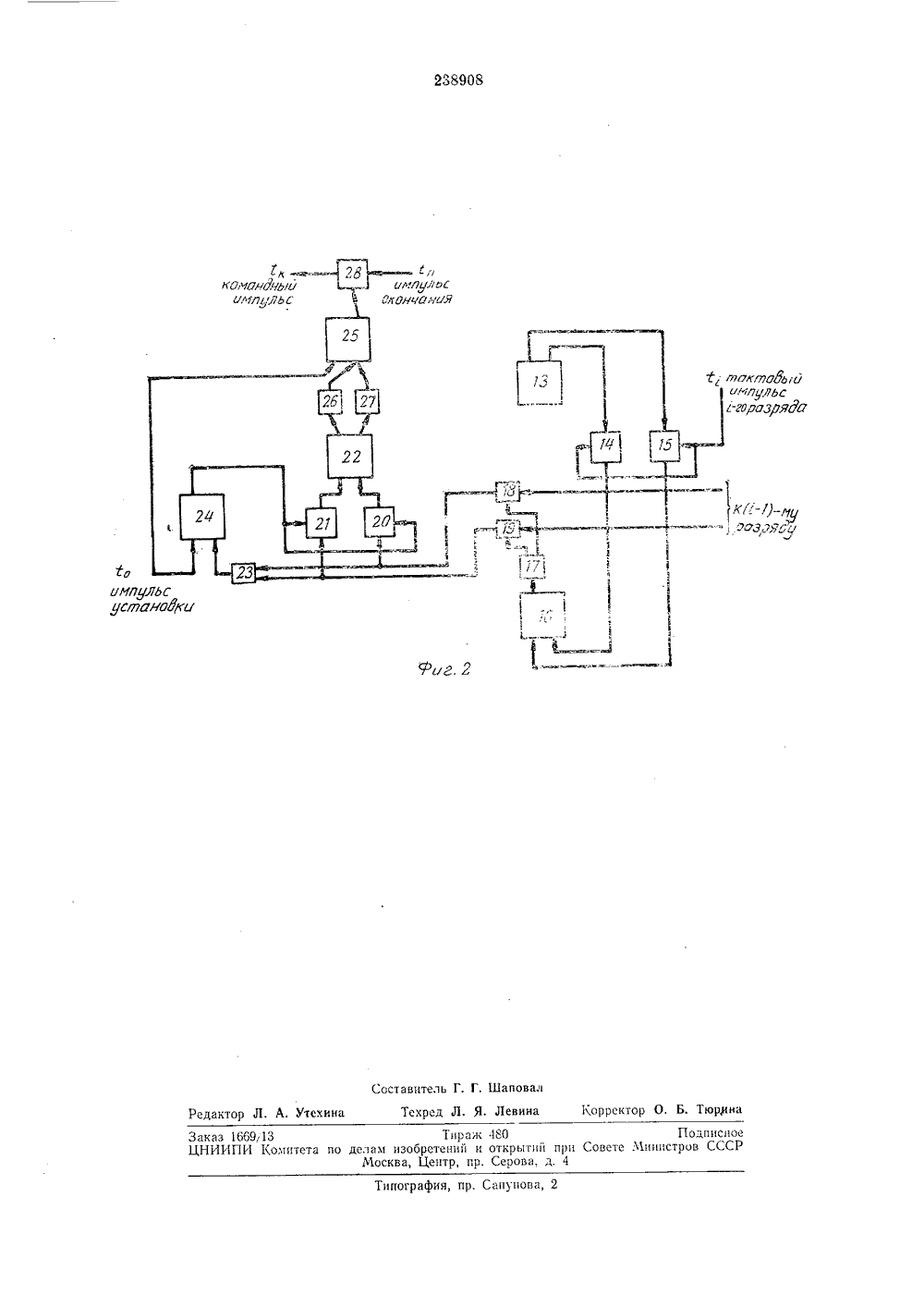

ОП ИСАН И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советокиз Социалистическиз Респуолин.11 ПК 6 Приорите Комитет по делам зсбретениа и открыти при Совете Министров СССР1.325 (088.8) публцковано 10,11.1969. Бюллетень10ата опубликования описания 18.Л 1.1969 Авторыизобретен Ли Си Кен и Э. В. Стародубцевинградский институт точной механики и оптики явител ПРЕОБРАЗОВАТЕЛЬ ФАЗЫ И ЭКСТРЕМАЛЪНЬ ЗНАЧЕНИЙ НАПРЯЖЕНИЯ В ЦИФРОВОЙ КОД Изобретение относится к области преобразования и кодирования информации.Известны преобразователи фазы и экстремальных значений напряжения в цифровойкод, содержащие блок управления, соединенный с регистром измерения и нуль-органом,цифровой потенциометр, регистр хранения,коммутаторы сброса, перезаписи, выдачи кода преобразованного сигнала, выдачи кодаэкстремального значения сигнала, блок выделения экстремальных значений, счетчик фазы,триггеры, клапаны и дифференцирующие цепочки,Предложенное устройство отличается тем,что в нем блок выделения экстремальных значений через дифференцирующие цепочки соединен с регистром хранения и счетчикомфазы, а триггер блокировки через клапанысвязан с триггером выделения экстремальных значений.Это позволяет расширить функциональныевозможности устройства и упростить его.На фиг. 1 и 2 приведена функциональнаясхема предлагаемого преобразователя,На вход преобразователя подается напряжение с/, изменяющееся по амплитуде впределах от нескольких милливольт дскольких вольт и по частоте от долей герцнескольких килогерц, и преобразуетсяданной точностью. Блок управления 1, регистр измерения 2,цифровой потенццометр Л, нуль-орган 4 цкоммутатор 5 сброса образуют преобразователь последовательного взвешивания с эталонными напряжениями.Код образуется последовательно во времецц, начиная со старшего разряда в регцстре2. В случае необходцмостц значение измеренного сигнала может бьть снято с регистра 2во внешние устройства через коммутатор 6выдачи,Коммута 1 ср 6 выдачи кода преобазовацного значения (выход А), коммутатор Т перезаписи, регистр 8 хранения значения предьдущего измерения, дифференцирующие цепочки 9, блок 10 выделения экстремальных значений (выход В) ц коммутатор 11 выдачиэкстремальных значений сигнала (выход С)служат для выделения экстремальных значений сигнала.В случае появления сигнала экстремальности после окончания цикла измерения экстремальное значение сигнала считывается с рс истра 8 через коммутатор 11.Одновременно фазовое значение сигнала,образовавшееся на счетчике 12, сигналом экс 1 ремальностц через выход 0 выдается вовнешние устройства, прц этом счетчик 12сбрасывается в нуль.Триггер 13 регистра измерения, клапаны14 и 15 перезаписи, триггер 16 регистра хранения, дифференцирующие цепочки 17, схемы ИЛИ 18 и 19 составляют 1-й разряд преобразователя.На триггере 13 в момент, времени 1; т образуется один разряд измеренного значения сигнала. В момент времени 1, измеренное значение через клапаны 14 и 15 переписывается парафазно на триггер 16. При этом возможны четыре случая:а) триггеры 16 и 13 находятся в состоянии О;б) триггер 16 находится в состоянии О, а триггер 1" - в состоянии 1;в) триггер 16 находится в состоянии 1, триггер 13 - в состоянии О;г) триггеры 16 и 13 находятся в состоянии 1,В случаях а и г триггер 16 не изменяет своего состояния, следовательно, на выходе дифференцирующей цепочки 17 сигнала не образуется.В случае б (или в) триггер 16 переходит из состояния О (или 1) в состояние 1 (или О), при этом дифференцирующая цепочка 17 выдает положительный (или отрицательный) сигнал, который через схему ИЛИ 13 и ключ 20 (или схему ИЛИ 19 и ключ 21) поступает на триггер 22 в качестве записывающего (или считывающего) импульса. Одновременно этот сигнал через схему ИЛИ 2 З поступает на нулевой вход триггера 24 и триггер 24 закрывает ключи 20 и 21. Переход триггера 22 из одного состояния вдругое характеризует появление экстремальной точки (максимума или минимума сигнала).Триггер 25 переходит в состояние 1 припереходах триггера 22 из одного состояния в другое. Это достигается подключением к единичному входу триггера 25 дифференцирующих цепочек 26 и 27 с выходов триггера 22, 1 О Выдача командного импульса с выхода триггера 25 производится в момент времени импульсом скончания 1 через ключ 28.15 Предмет изобретенияПреобразователь фазы и экстремальныхзначений напряжения в цифровой код, содержащий блок управления, соединенный с реги О стром измерения и нуль-органом, цифровойпотенциометр, регистр хранения, коммутаторы сброса, перезаписи, выдачи кода преобразованного сигнала, выдачи кода экстремального значения сигнала, блок выделения экс тремальных значении, счетчик фазы, триггеры, клапаны и дифференцирующие цепочки, отличаюцийся тем, что, с целью расширения функциональных возможностей устройства и его упрощения, в нем блок выделения экстремальных значений через дифференцирующие цепочки соединен с регистром хранения и счетчиком фазы, а триггер блокировки через клапаны связан с триггером выделения экстремальных значений.
