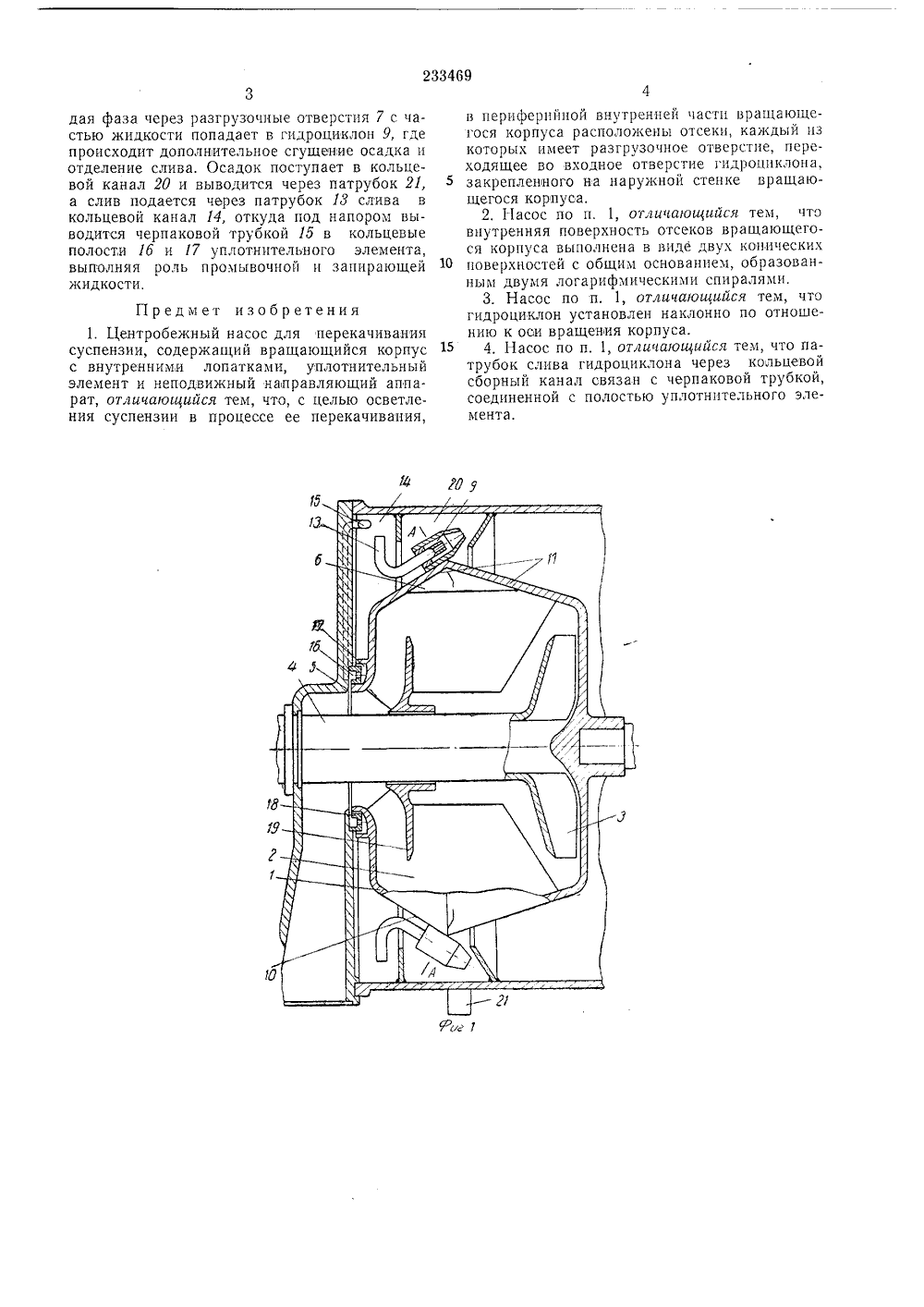

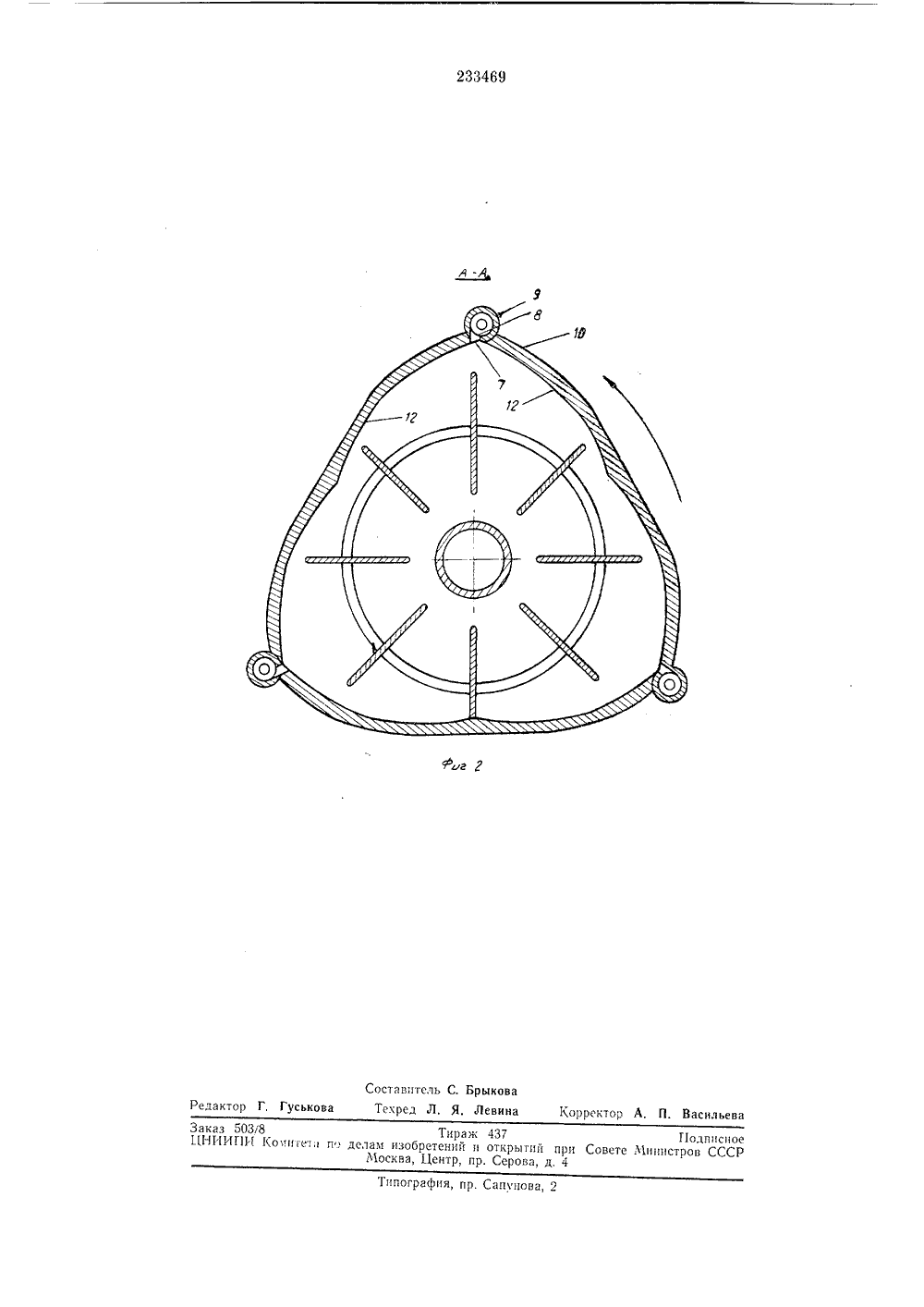

Союз Советских Социалистических Респтблик. 59 Ь,5 аявлено 211 Х 1 1 ПК Г 05 с риорит Комитет по делам изобретений и открытич при Совете Министров СССР, Я, Елисе обретени Ка инский политехнический инстит явител ванный на отводной трубе 4, проходящей внутри всасывающего подвода б. В периферийночвнутренней части вращающегося корпуса расположены отсеки б, каждый из которых имеет5 разгрузочное отверстие 7, переходящее вовходное отверстие 8 гидроциклона 9, закрепленного на наружной стенке 10 вращающегосякорпуса, Внутренняя поверхность отсеков бдля обеспечения условия перемещения осадкаО к разгрузочным отверстиям 7 под действиемцентробежных сил при минимальных радиальных размерах образована двумя коническимиповерхностями 11 с общим основанием 12, состоящим из двух логарифмических спиралей.5 Гидроциклон установлен наклонно по отношению к оси вращения корпуса, а направлениевращения пульпы в нем противоположно направлению вращения корпуса. Патрубок 13слива гидроциклона 9 через кольцевой сбор 20 ный канал 14 связан с черпаковой трубкой 15,соединенной с полостями 1 б и 17 уплотнительного элемента 18,Суспензия по всасывающему подводу б попадает в часть вращающегося корпуса, отде 25 ленную диском 19, закручивается лопатками 2и направляется к периферии. Под действиемцентробежных сил происходит осаждениетвердой фазы в отсеки б. Жидкая фаза черезнеподвижный лопаточный направляющий апЗО парат 3 и отводную трубу 4 выводится, а тверЗависимое от авт. свидетельстваприсоединением заявкиЕНТРОБЕЖНЫЙ НАСОС ДЛЯ В известных центробежных насосах для перекачивания суспензий, содержащих вращающийся корпус с внутренними лопатками и неподвижный направляющий аппарат, не происходит осветления суспензий в процессе их перекачивания. Описываемый насос отличается от известных тем, что в периферийной внутренней части вращающегося корпуса расположены отсеки, каждый из которых имеет разгрузочное отверстие, переходящее во входное отверстие гидроциклона, закрепленного на наружной стенке вращающегося корпуса,Кроме того, внутренняя поверхность отсеков вращающегося корпуса выполнена в виде двух конических поверхностей с общим основанием, образованным двумя логарифмическими спиралями. Гидроциклон установлен наклонно по отношению к оси вращения корпуса. Патрубок слива гидроциклона через кольцевой сборныи канал связан с черпаковой трубкой, соединенной с полостью уплотнительного элемента.Благодаря такому выполнению насоса происходит осветление суспензии в процессе ее перекачивания.На фиг. 1 изображен описываемый насос, общий вид; на фиг. 2 - разрез по А - А на фиг. 1.с Насос содержит вращающийся корпус 1 внутренними лопатками 2 и неподвижный л паточный направляющий аппарат 3, смонтирдая фаза через разгрузочные отверстия 7 с частью жидкости попадает в гидроциклон 9, где происходит дополнительное сгущение осадка и отделение слива. Осадок поступает в кольцевой канал 20 и выводится через патрубок 21, а слив подается через патрубок И слива в кольцевой канал 14, откуда под напором выводится черпаковой трубкой 15 в кольцевые полости 16 и 17 уплотнительного элемента, выполняя роль промывочной и запирающей жидкости.Предмет изобретения1. Центробежный насос для перекачивания суспензии, содержащий вращающийся корпус с внутренними лопатками, уплотнительный элемент и неподвижный направляющий аппарат, от,гичающийся тем, что, с целью осветления суспензии в процессе ее перекачивания,в перифершгной внутренней части вращающегося корпуса расположены отсеки, каждый изкоторых имеет разгрузочное отверстие, переходящее во входное отверстие гидроциклона,5 закрепленного на наружной стенке вращающегося корпуса.2. Насос по п, 1, отличающийся тем, чтовнутренняя поверхность отсеков вращающегося корпуса выполнена в виде двух конических10 поверхностей с общим основанием, образованным двумя логарифмическими спиралями.3. Насос по п. 1, отличающийся тем, чтогидроциклон установлен наклонно по отношению к оси вращения корпуса.15 4. Насос по п. 1, отличающийся тем, что патрубок слива гидроциклона через кольцевойсборный канал связан с черпаковой трубкой,соединенной с полостью уплотнительного элемента,233469 Составитель С. БрыковаГуськова Текред Л, Я, Левина Корректор А. П. Васильева Редакт Типография, пр. Сапиова, 2 аказ 503/8 НИИПИ Тн раж 437 Г 1 олписцо1 И Коиигези и. делаги изобретений и открытий при Совете Министров ССС Москва, Центр, пр. Серова, д. 4
