Программный регулятор температуры

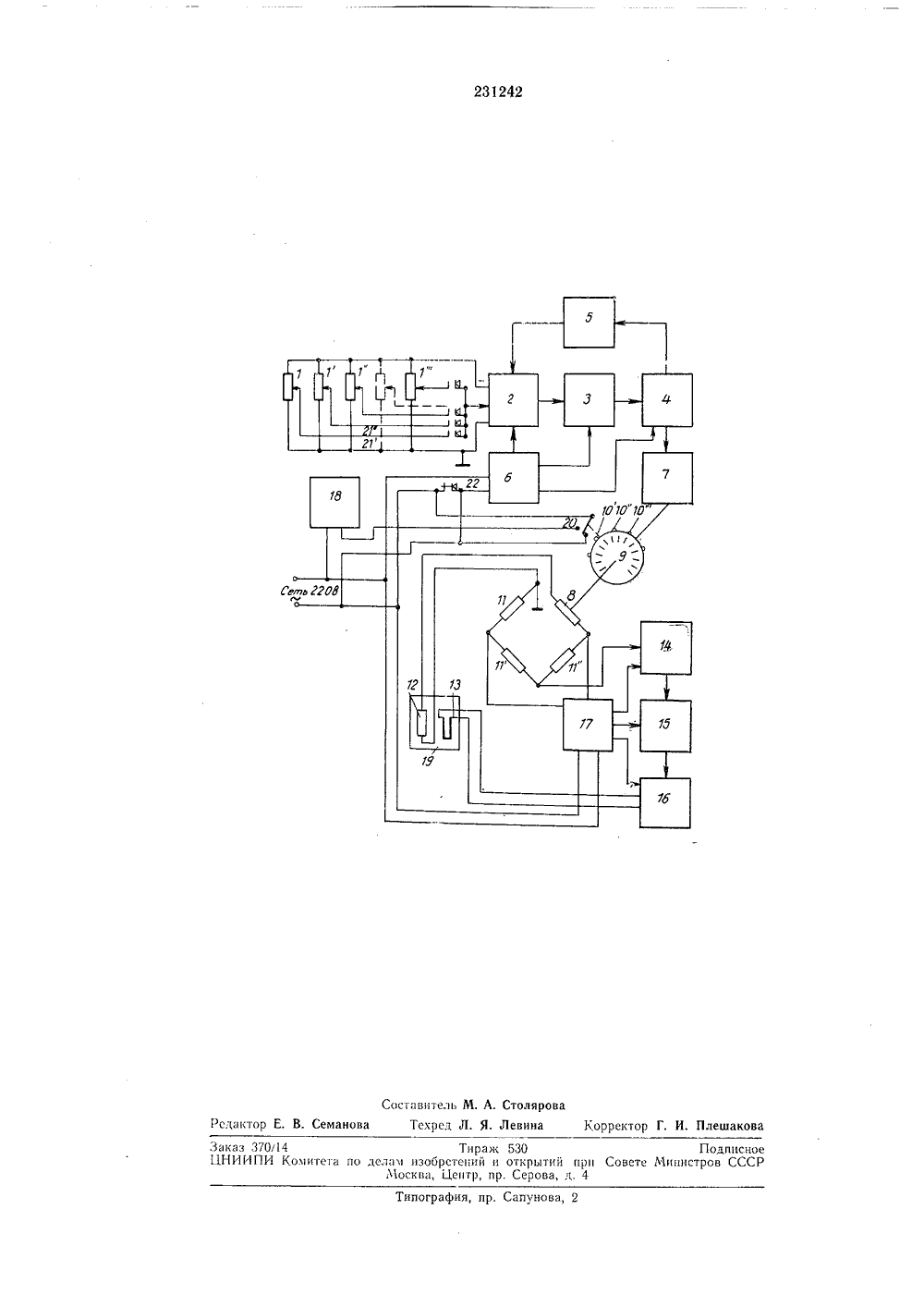

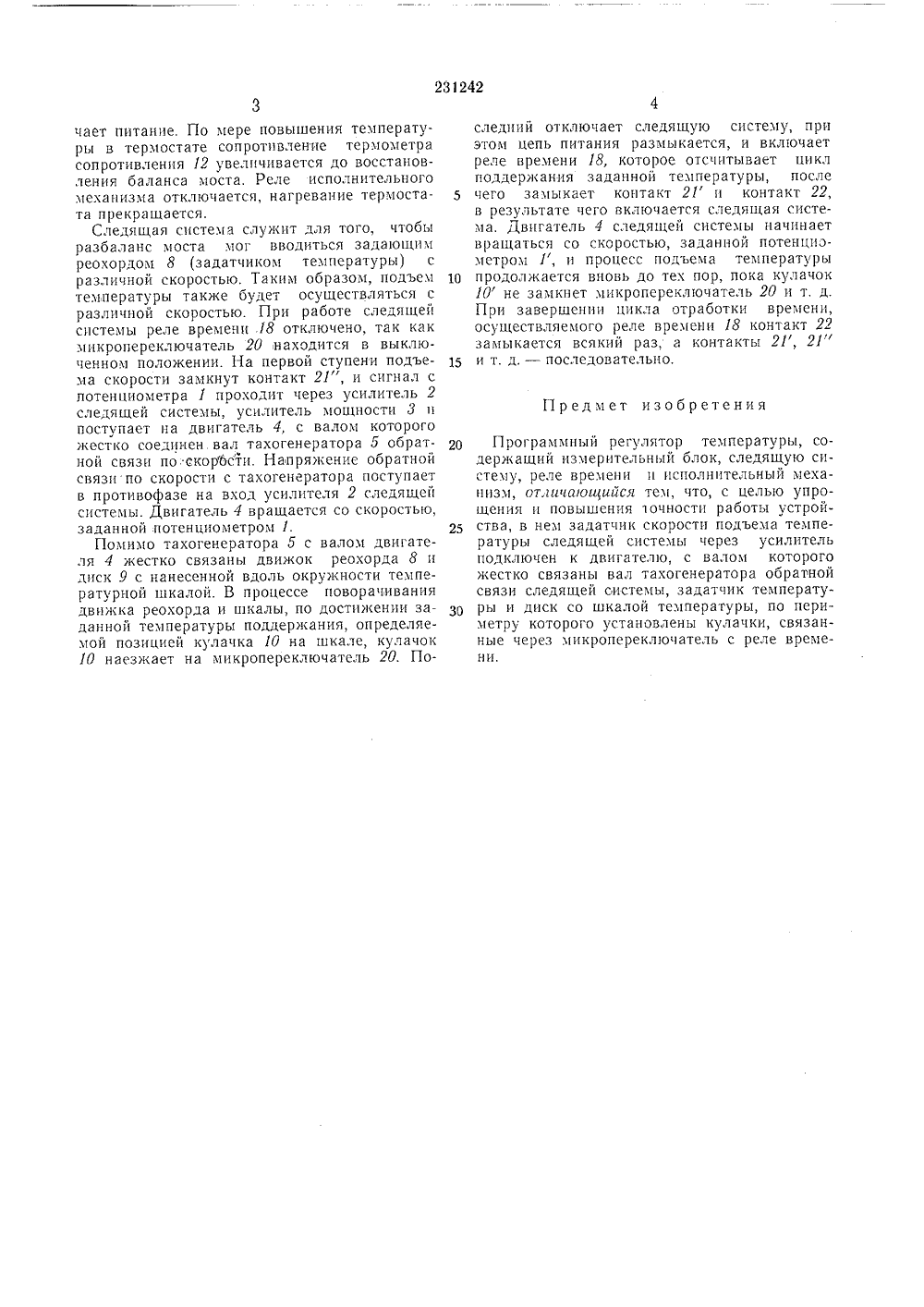

233242 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетских Социалистических Республик(088,8) Комитет по делаю изобретемий и открытий при Совете Мимистрое СССРОпубликовано 15,Х 1.1968 Бюллетень35Дата опубликования описания 1.1 т/,1969 са . Авторыизобретения А, И. Акопиан и Р. Г. Виноградова Заявитель Специальное конструкторское бюро аналитического приборостроенияАН СССР ПРОГРАММНЬ 1 Й РЕГУЛЯТОР ТЕМПЕРАТУРЫ Предлагаемый программный регулятор температуры применяется в аналитическом приборостроении.Известны программные устройства, содержащие измерительный блок, следящую систему с блоком задания скорости изменения температуры и реле времени.Недостатки этих устройств заключаются в их сложности и наличии большого количества релейных элементов.Предлагаемое устройство отличается тем, что с целью упрощения и повышения точности работы устройства в нем задатчик скорости подъема температуры следящей системы через усилитель подключен к двигателю, с валом которого жестко связаны вал тахогенератора обратной связи следящей системы, задатчик температуры и диск со шкалой температуры, по периметру которого установлены кулачки, связанные через микропереключатель с реле времени,На чертеже изображен программный регулятор температурыПрограммный регулятор температуры имеет следующие функциональные элементы: потенциометры 1, 1, 1" - задатчики скорости следящей системы; усилитель 2 следящей системы; усилитель мощности 8 (или фазочувствительный выпрямитель в случае использования двигателя постоянного тока); исполнительный двигатель 4 (асинхронный пли двигатель постоянного тока); тахогенератор 5 обратной связи по скорости; источник питания б следящей системы; редуктор 7; реохорд 8 (за датчик температуры), движок которого жестко связан с выходным валом редуктора 7; диск 9 со шкалой температуры, также жестко связанный с выходным валом редуктора 7 и движком реохорда 8; кулачки 10, 10, 10", 10 10" установленные по периметру диска9; плечи 11, 11 и 11" уравновешенного моста регулятора температуры; термометр сопротивления 12 (датчик температуры); нагреватель 13; усилитель 14 регулятора температуры; фа зочувствительный выпрямитель 15; исполнительный механизм 16, состоящий из реле и управляющего диода (на схеме не показаны); источник питания 17 регулятора температуры; реле времени 18; термостат 19; микропере кгпочатель 20.При разбалансе моста, состоящим из плечей 11 - 11, реохорда 8 и термометра сопротивления 12, вызванном уменьшением сопротивления реохорда 8, сигнал, усиленный уси лителем 14, поступает на фазочувствительныйвыпрямитель 15. Последний включает исполнительный механизм 16 (замкнув реле исполнительного механизма, не показанное на схеме, которое включает управляющий электрод 30 управляемого диода). Нагреватель 18 полу 231242чает питание. По мере повышения температуры в термостате сопротивление термометра сопротивления 12 увеличивается до восстановления баланса моста. Реле исполнительного механизма отключается, нагревание термостата прекращается.Следящая система служит для того, чтобы разбаланс моста мог вводиться зада 1 ощим реохордом 8 (задатчи ком температуры) с различной скоростью. Таким образом, подъем 10 температуры также будет осуществляться с различной скоростью. При работе следящей системы реле времени 18 отключено, так как микропереключатель 20 находится в выключенном положении. На первой ступени подъе ма скорости замкнут контакт 21", и сигнал с потенциометра 1 проходит через усилитель 2 следящей системы, усилитель мощности 3 н поступает на двигатель 4, с валом которого жестко соединен вал тахогенератора 5 обратной связи по скорбсти. Напряжение обратной связи по скорости с тахогенератора поступает в противофазе на вход усилителя 2 следящей системы. Двигатель 4 вращается со скоростью, заданной потенциометром 1.25Помимо тахогенератора 5 с валом двигателя 4 жестко связаны движок реохорда 8 и диск 9 с нанесенной вдоль окружности температурной шкалой. В процессе поворачивания движка реохорда и шкалы, по достижении заданной температуры поддержания, определяемой позицией кулачка 10 на шкале, кулачок 10 наезжает на микропереключатель 20. Последний отключает следящую систему, при этом цепь питания размыкается, и включает реле времени 18, которое отсчитывает цикл поддержания заданной температуры, после чего замыкает контакт 21 и контакт 22, в результате чего включается следящая система, Двигатель 4 следящей системы начинает вращаться со скоростью, заданной потенцизметром 1, и процесс подъема температуры продолжается вновь до тех пор, пока кулачок 10 не замкнет микропереключатель 20 и т. д, При завершении цикла отработки времени, осуществляемого реле времени 18 контакт 22 замыкается всякий раз, а контакты 21, 21" и т. д. - последовательно.Предмет изобретенияПрограммный регулятор температуры, содержащий измерительный блок, следящую систему, реле времени и исполнительный механизм, отличающийся тем, что, с целью упрощения н повышения очности работы устройства, в нем задатчик скорости подъема температуры следящей системы через усилитель подключен к двигателю, с валом которого жестко связаны вал тахогенератора обратной связи следящей системы, задатчик температуры и диск со шкалой температуры, по периметру которого установлены кулачки, связанные через микропереключатель с реле времени.Составитель М. А. СтоляроваРедактор Е. В. Семанова Тсхред Л. Я, Левина Корректор Г. И. ПлешаковаЗаказ 370/14 Тираж 530 ПодписноеЦНИИПИ Комитега по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
