Устройство для расчета и оптимизации сетевыхграфиков

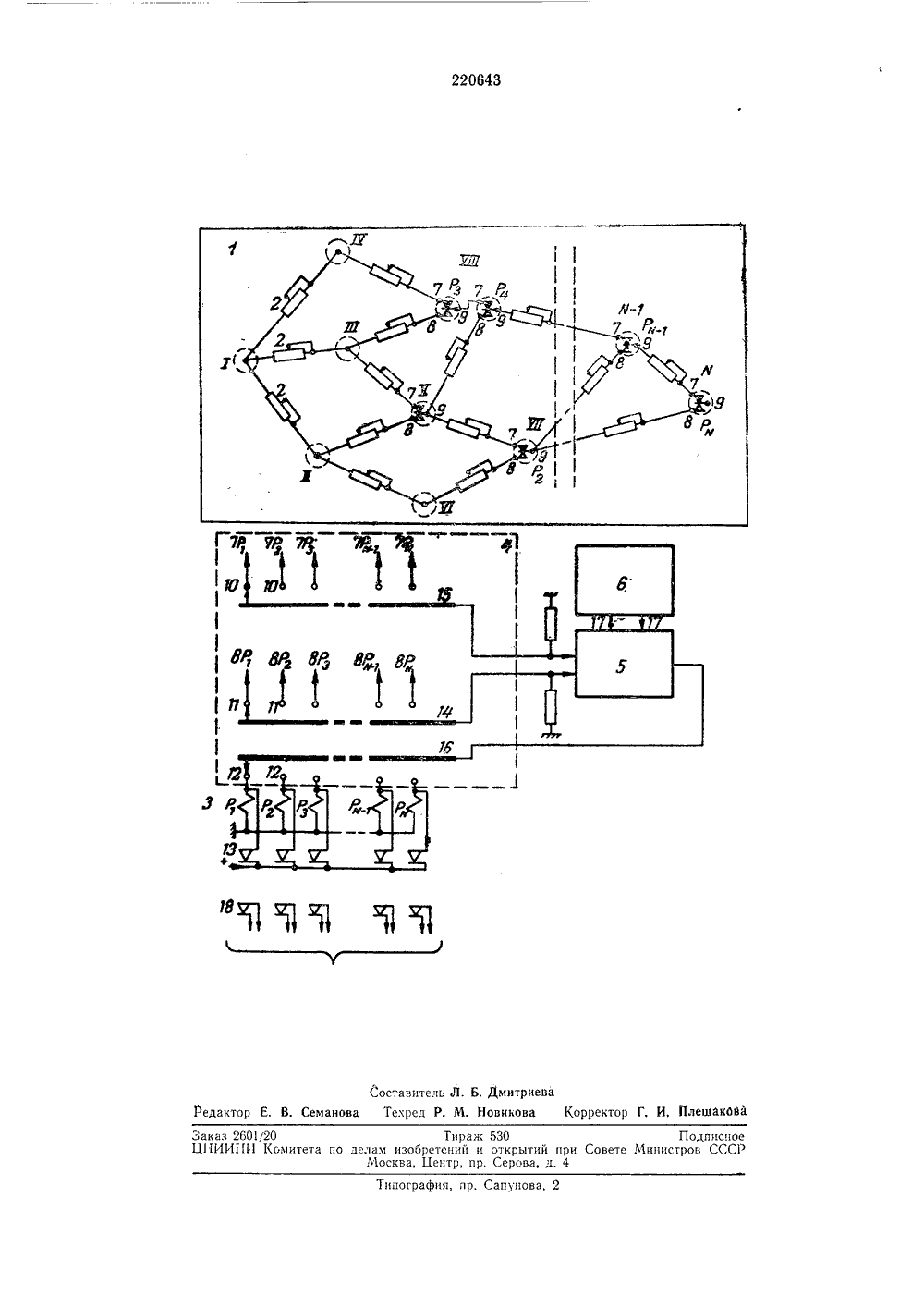

220643 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сойз Соеетскик 3 оциалистическиа РеспубликЗависимое от авт. свидетельстваЗаявлено 03,1 Ч,1967 ( 1146192/26-24)с присоединением заявкиПриоритетОпубликовано 28.Ч.1968. Бюллетень20Дата опубликования описания 5.1 Х.1968 Кл 42 тп 4, 7 К 606 Комитет ло делам зобретенЯ и открыт ори Совете Министров СССР. Щеголев Н. Павлов, В. Г. Боротьбеико Заявитель ТРОЙСТВО ДЛЯ РАСЧЕТА И ОПТИМИЗАЦИИ СЕТЕВЫ ГРАФИКОВИзвестные устройства для расчета и опти. мизации сетевых графиков, использующие резисторы для моделирования работ сетевого графика и шаговые искатели для определения критического пути, не позволяют определить остальные временные параметры сетевого графика. Кроме того, используемый в них метод перебора всех возможных путей замедляет процесс расчета графиков,Предложенное устройство отличается тем, 10 что, с целью расширения функциональных возможностей устройства, модели работ сетевого графика, входящие в один узел, подсоединены к нормально замкнутым и нормально разомкнутым контактам поляризованных реле, 15 а узлы - к их якорям, нормально замкнутые контакты реле подсоединены к ламелям первого контактного поля шагового искателя, нормально разомкнутые контакты - к ламелям второго контактного поля шагового иска теля, а обмотки реле соединены с ламелями третьего контактного поля шагового искателя и через свои нормально разомкнутые контакты - с источником напряжения. Шины первых двух контактных полей шагового искате ля соединены со входами схемы сравнения, выход которой соединен с шиной третьего контактного поля шагового искателя, а вход управления - с выходом устройства контроля нуля. 30 На чертеже представлена схема описывай. мого устройства.Предлагаемое устройство содержит модель 1 сетевого графика с резисторами 2 в качестве моделей работ, реле 3 (Р 1 - Р 1 ч), шаговый искатель (ШИ) 4, схема сравнения 5 и устройство б контроля нуля,Модели работ сетевого графика, входящие в один узел, подсоединены к нормально замкнутым контактам 7 и нормально разомкну. тым контактам 8 поляризованных реле, а узлы - к их якорям 9. Нормально замкнутые контакты реле подсоединены к ламелям 10 первого контактного поля шагового искателя, нормально разомкнутые контакты - к ламелям 11 второго контактного поля шагового искателя. Обмотки реле соединены с ламеля ми 12 третьего поля шагового искателя и через свои нормально разомкнутые самоблоки. ровочные контакты 13 - с источником напряжения. Шины 14 и 15 первых двух контактных полей шагового искателя соединены со входа. ми схемы сравнения, выход которой соединен с шиной 1 б третьего контактного поля шаго. ваго искателя, а вход управления 17 - с вы. ходом устройства контроля нуля.События, к которым подходят более двух работ, приводятся к событиям с двумя подходящими работами путем введения фиктивных работ, 220643события до конца модели сетевого графика (точка 9 Рь), Величина этого сопротивления пропорциональна максимально возможному пути от -того события до конечного события тах ( Л)Вычислив разность сопротивлений, соответстВующих Т,р и 1 П,. (1, У), получим Величину 1, соответствующую позднему времени совершения -того события,10 Все остальные параметры сетевого графикаЯВлЯютсЯ произВодными От Тр, 1 (1), п и рассчитываются путем простейших арифметических операций.Контакты 18 реле Р 1 - РК позволяют выводить полученные данные на демонстрационное табло.Предмет изобретенияУстройство для расчета и оптимизации сетевых графиков, содержащее модель сетевого .графика с резисторами в качестве моделей работ, поляризованные реле, шаговый искатель, схему сравнения и устройство контроля25 нуля, отличающееся тем, что, с целью расширения функциональных возможностей устройства, модели работ сетевого графика, входящие в один узел, подсоединены к нормально замкнутым и нормально разомкнутым контакЗ 0 там поляризованных реле, а узлы - к их яко.рям, нормально замкнутые контакты реле подсоединены к ламелям первого контактного поля шагового искателя, нормально разомкнутые контакты - к ламелям второго контактного поля шагового искателя, а обмотки реле соединены с ламелями третьего контактного поля шагового искателя и через свои нормально разомкнутые контакты с источником напряжения, шины первых двух контактных полей ша 40 гового искателя соединены со входами схемысравнения, выход которой соединен с шиной третьего контактного поля шагового искателя, а вход управления - с выходом устройства контроля нуля.220643 Составитель Л. Б. ДмитриеваРедактор Е. В. Семаиова Текред Р. М, Новикова Корректор Г, И, ПлешакОва Типография, пр. Сапунова,аказ 260 20 Тираж 530Ц 11 ИИ 1 ГИ Комитета по делам изобретений и открытий прМосква, Центр, пр. Серова, д. 4 Подписное овете Министров ССС 1
