Установка для поперечной распиловки стволовдеревьев

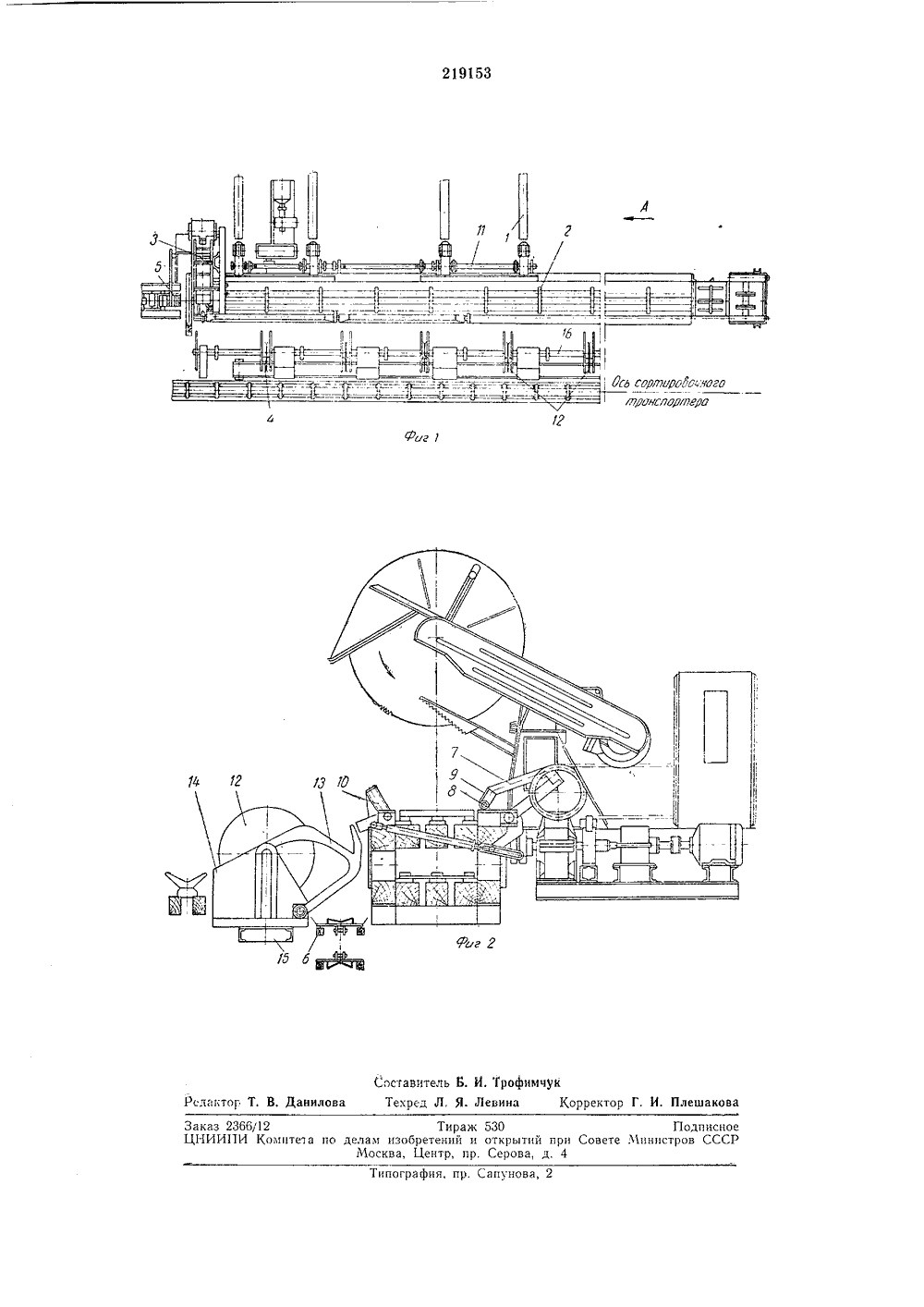

Союз Советских Социалистических РеспубликКомитет по делам изобретений и открытий при Совете Министров СССРДК 621,934.о 21:634 .323 А (088.8) 30,7.1968. Бюллгтень1 та опубликования описания 27 Х 111.196 вторызобретения аплун, А. В. Золкин, В. В. НазаровВ, М. Завьялов Д, К, Воевода, Я ентральный научно-исследовательский институт механизации и энергетики аявит УСТАНОВКА ДЛЯ ПОПЕРЕЧНОИ РАСПИДЕРЕВЬЕВ И СТВОЛ него выполнен откидным в сторону пильного блока.Чтобы предотвратить зажим пил пыльногоблока в пропиле и сделать возможным пере дачу отппливаемых сортиментов на сортировочный транспортер, пильный блок может быть оборудован механизмом надвигания вершин на пилы, выполненным в виде приводных от общего вала поворотных рычагов с фигур ной приемной поверхностью, обеспечивающейнадежное удержание вершины при распиловке ее на сортименты и последующую передачу последних на сортировочный транспортер.На фиг. 1 изображена установка для попе речной распиловки стволов деревьев, видсверху; на фиг. 2 - то же, вид по стрелке А на фиг. 1.Предложенная установка содержит механизм поштучной подачи стволов 1, подающий 20 транспортер 2 со сбрасывателями вершин,баланспрную пилу 3 для распиловки комлевой части стволов, пятипильный блок 4 для распиловки вершин, ствол с жесткими упорами 5 для отмера длин сортиментов, транспор тер для уборки отходов б и пульт управления. Сбрасывателц вершин подающего транспортера 2 представляют из себя систему шар.нирных рычагов 7 с трубчатыми скользящими опорами 8. Прп подаче ствола на подающий 30 транспортер борт 9 выполняет также роль по Изобретение относится к установкам для поперечной распиловки стволов деревьев.Известны установки для поперечной распиловки стволов деревьев, включающие балансирную пилу, механизм поштучной подачи стволов, подающий транспортер, стол с упорами для отмера длин отпиливаемых сортиментов и сортировочный транспортер.Основным недостатком известных установок такого рода является низкая их производительность.В описываемой установке указанные недостатки устранены, Для этого установка оборудованйя пильным блоком для распиловки вершинной части ствола, состоящим из нескольких последовательно установленных и расположенных параллельно оси подающего транс. портера установки дисковых пил, смонтиро. ванных на раме с возможностью перемещения относительно друг друга в направлении про дольной оси пильного блока.Для обеспечения передачи вершинной части ствола с подающего транспортера на пильный блок установка оборудована сбрасывателями, установленными сбоку от подающего транспортера со стороны подачи стволов и выполненными в виде шарнирных рычагов с трубчатыми скользящими опорами, выполняЫцих ролЬ поКатов при йбдаче ствоЛов на транспортер, а противоположный борт последи проектно-коиструкторскилесной промышленностикатов. Противоположный борт 10 подающего транспортера выполнен откидным в сторону пильного блока 4.Привод сбрасывателей вершин осуществляется от одного гидроцилиндра через раздаточный вал 11. Пильный блок 4 для распиловки вершинной части ствола состоит из пяти дисковых пил 12 и рычагов 13 механизма надвигания вершин на пилы. Каждая из пил вместе со своими рычагами смонтирована на отдельной станине 14. Расстояние между пилами пильного блока 4 регулируется перемещением станин по направляющей раме 15. Конструкция рычагов 13 механизма надвигания позволяет удерживать от выброса вершинную часть стволов во время пиления и обеспечивает сброску сортиментов на сортировочный транспортер этими же рычагами. Наличие гидропривода поворота рычагов 13 позволяет в широких пределах бесступенчато регулировать их скорость надвигания вместе с вершиной на дисковые пилы 12. Рычаги 13 каждой из пил соединены общим валом 1 б. Поворот вала вместе с рычагами в процессе работы осуществляется от одного гидроцилипдра. Предмет изобретения 1, Установка для поперечной распиловки стволов деревьев, включающая балансирную пилу, механизм поштучной подачи стволов, подающий транспортер, стол с упорами для отмера длин отпиливаемых сортиментов и сортировочный транспортер, отличающаяся 5 10 15 20 25 30 тем, что, с целью повышения производительности, установка оборудована пильным блоком для распиловки вершинной части ствола, состоящим из нескольких последовательно установленных и расположенных параллельно оси подающего транспортера установки дисковых пил, смонтированных на раме с возможностью перемещения относительно друг друга в направлении продольной оси пильного блока.2, Установка по п. 1, отличающаяся тем, что, с целью обеспечения передачи вершинной части ствола с подающего транспортера на пильный блок, установка оборудована сбрасывателями, установленными сбоку от подающего транспортера со стороны подачи стволов и выполненными в виде шарнирных рычагов с трубчатыми скользящими опорами, выполняющих роль покатов при подаче стволов на транспортер, а противоположный борт последнего выполнен откидным в сторону пильного блока.3. Установка по пп. 1 и 2, отличающаяся тем, что, с целью предотвращения зажима пил пильного блока в пропиле и возможности передачи отпиливаемых сортиментов на сортировочный транспортер, пильный блок оборудован механизмом надвигания вершин на пилы, выполненным в виде приводных от обще. го вала поворотных рычагов с фигурной приемкой поверхностью, обеспечивающей падеж ное удержание вершины при распиловке ее на сортименты и последующую передачу пос ледних на сортировочный транспортер,219153Фиг 1И бСоставитель Б. И. Трофимцук Редактор Т. В. Данилова Текред Л, Я. Левина Корректор Г, И. Плешакова Заказ 2366/12 Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
