Устройство для измерения параметров магнитных
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

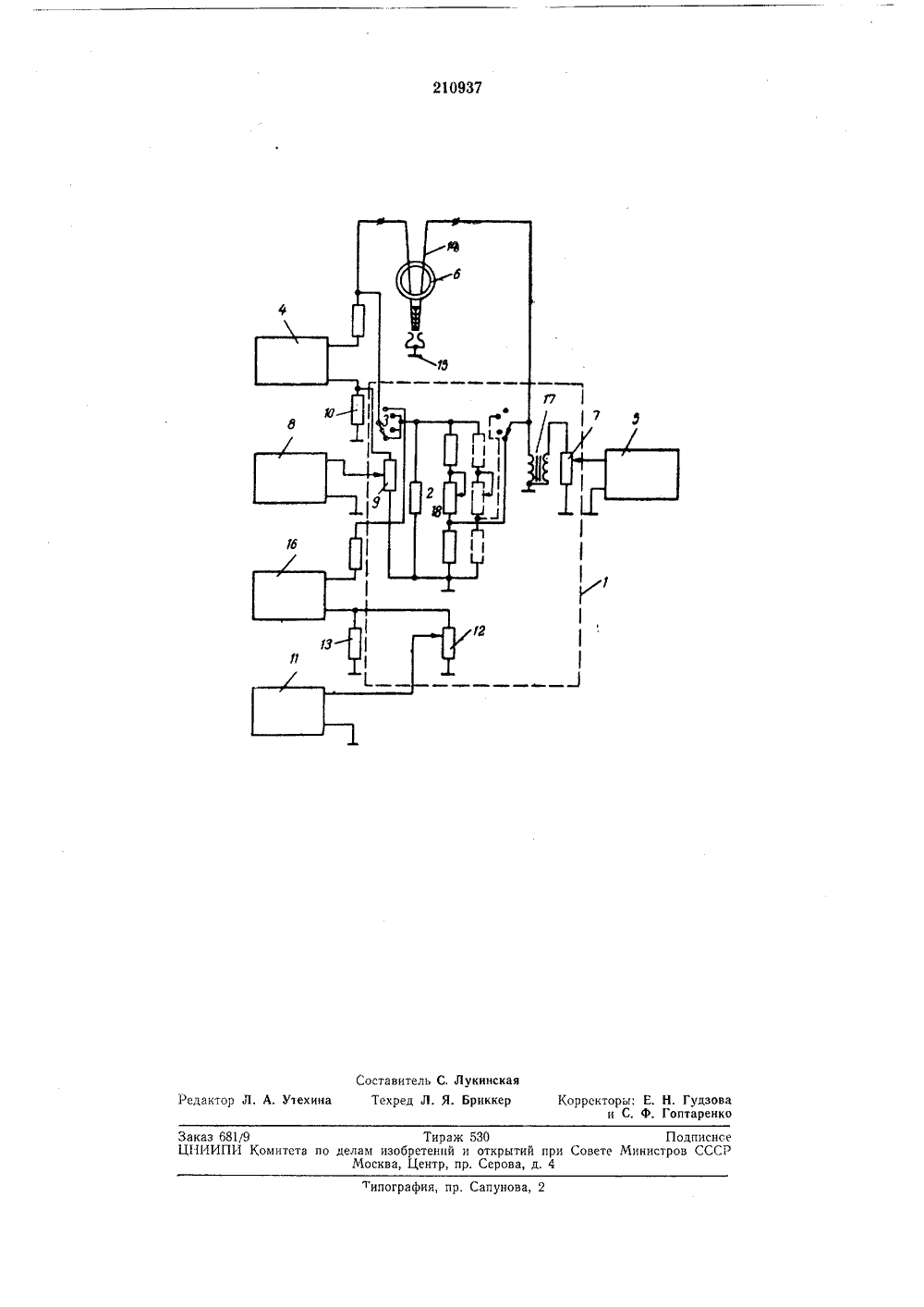

Союз Советскил Социалистическил Республик.1964 ( 924799/26-10)ием заявкиаявлено с присоедине оритет Комитет по делам изобретений и открытий при Совете Министров СССРпубликовано 08,1.1968. Бюллетень7 968 та опубликования описания Авторыизобретени А. Иванов и И. П. Копытов Заявител ПАРАМЕТРОВ МАГНИТНЫХИКОВ СТРОЙС ДЛЯ ИЗМЕРЕН СЕРДЕпереключателя 3 подключают к источнику 4 переменного тока, а выход - к индикатору 5.Электрическим аналогом 2 может быть, например, сопротивление, индуктивность или 5 сердечник произвольной формы с произвольными параметрами.Для точного измерения параметров проверяемого сердечника 6 через эталонный аналог 2 или его обмотку от источника тока 4 10 пропускают ток 1, обеспечивающий напряженность магнитного поля, при которой измерены параметры эталонного сердечника, Затем регулятором напряжения 7 устанавливают напряжение, снимаемое с эталонного ана лога 2 или его обмотки, так, чтобы показаниеиндикатора 5 было кратным произведению абсолютного или относительного значения параметра А эталонного сердечника (аналога 2) на значение коэффициентов К = Кг, , К, 20 учитывающих форму, геометрические размеры, тип, число витков, напряженность магнитного поля, погрешность измерения и другие параметры эталонного и проверяемого сердечников, т. е. 25 К А ва.1, соналог нуж- мощи АКилиэт Фэт гд0 Известны устройства для измерения параметров магнитных сердечников, содержащие источник переменного тока, подключенный к первичным обмоткам эталонного и проверяе. мого сердечников, и индикатор, подключенный ко вторичным обмоткам упомянутых сердечников. Однако они требуют для каждого типа проверяемой партии сердечников определенного эталонного сердечника с нужными параметрами, формой и геометрическими размерами.Предложенное устройство позволяет при помощи одного эталона измерять параметры сердечников различных типов и размеров и отличается от известных тем, что оно снабжено эквивалентным эталонным узлом, выполненным в виде регулятора напряжения и эталонного электрического аналога с подстройкой, заменяющего эталонный сердечник с нужной совокупностью параметров и подключенного через переключатель к источнику переменного тока и к указанному регулятору напряжения, выход которого соединен с индикатором. На чертеже дана блок-схема устройс Вход эквивалентного эталонного узла держащего эталонный электрический 2, заменяющий эталонный сердечник с ной совокупностью параметров, при п пг - устанавливаемое значение кратно сти, наиболее целесообразное длгде иет -а -х 1 ет К -45 50 55 измерения (отсчета) параметров проверяемых сердечников;А - значение параметра (или число),относительно которого необходимо измерять параметры проверяемых сердечников;Ует - напряжение, снимаемое с эталонного аналога или с его обмотки,Значение коэффициента К может быть найдено различными путями. Например, для сердечников кольцевой формы значение этого коэффициента может быть вычислено по следующим формулам: их 12для индуктивности К =" Ки х2 число витков, при котором измерена индуктивность эталонного сердечника (эталонного аналога);число витков, при котором необходимо измерять индуктивность проверяемых сердечников;ток, при котором измерены (или установлены) параметры эталонного аналога;переменный ток. обеспечивающий напряженность магнитного поля, при которой необходимо измерять параметры проверяемых сердечников;коэффициент, учитывающий погрешность измерения; для магнитной проницаемостиь: паэтср х эт э- К 1 ф8 хср эт 1 х Где 5 ети Иср, ет соответственно сечение исредний диаметр эталонного сердечника (эталонногоаналога);ет и Ыэр,х - соответственно сечение исредний диаметр проверяемых сердечников;1 и 1 - токи, указанные выше;для магнитной индукции К=8 х где Лет и 5 - сечения, указанные выше. Для проверяемого сердечника б напряженность магнитного поля рассчитывают по известным формулам. Значение этой напряженности, например, рассчитывают при переменном токе, обеспечивающем напряженность магнитного поля эталонного сердечника с нужной совокупностью параметров (эталонно 5 10 15 20 25 зо 35 40 го аналога 2). Затем кратное значение этой напряженности устанавливают на индикаторе 8 переменным сопротивлением 9, подключенным параллельно сопротивлению 10. Кратное значение напряженности магнитного поля, возникающей от постоянного тока, устанавливают при рассчитанном токе на индикаторе 11 переменным сопротивлением 12, параллельно которому подключено сопротивление И. Затем эталонный аналог 2 отключают от источника 4 и от регулятора напряжения 7. Подключают проверяемый сердечник б при помощи приспособления 14, замыкая его с землей 15, к источнику 4 переменного тока, к источнику 16 постоянного тока и к регулятору напряжения 7 через трансформатор или авто- трансформатор 17, предназначенный для уменьшения уровня помех и расширения диапазона измерений параметров магнитных сердечников в сторону малых значений, Затем через обмотку сердечника б от источников 4 и 1 б переменного и постоянного токов пропускают токи, обеспечивающие напряженность магнитного поля, при которой необходимо измерять параметры проверяемых сердечников 6 (или устанавливают эту напряженность по индикаторам 8 и 11, если предварительно была осуществлена калибровка по напряженности), После этого индикатором 5 измеряют напряжение на выходе эквивалентного эталонного узла 1, полученное значение этого напряжения умножают на установленное ранее регулятором 7 значение кратности т и получают соответственно абсолютное или относительное значение измеряемого параметра проверяемого сердечника б.Параметры эталонного аналога 2 можно подстраивать при помощи переменного сопротивления 18 или регулятора 7. На каждом диапазоне целесообразно иметь свои подстроечные переменные сопротивления, при помощи которых уменьшают погрешность измерения. Предмет изобретенияУстройство для измерения параметров магнитных сердечников, содержащее источник переменного тока, намагничивающие и измерительные обмотки эталонных и проверяемых сердечников и индикатор, отличающееся тем, что, с целью упрощения процесса измерения, оно снабжено эквивалентным эталонным узлом, выполненным в виде регулятора напряжения и эталонного электрического аналога с подстройкой, заменяющего эталонный сердечник с нужной совокупностью параметров и подключенного через переключатель к источнику переменного тока и к указанному регулятору напряжения, выход которого соединен с индикатором,210937 Заказ 681/9 Тираж 530 ПодписнсеЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4 типография, пр, Сапунова, 2 Составитель С, Лукинская Редактор Л. А. Утехина Техред Л. Я. Бриккер
СмотретьЗаявка
924799
Н. А. Иванов, И. П. Копытов
МПК / Метки
МПК: G01R 33/12
Метки: магнитных, параметров
Опубликовано: 01.01.1968
